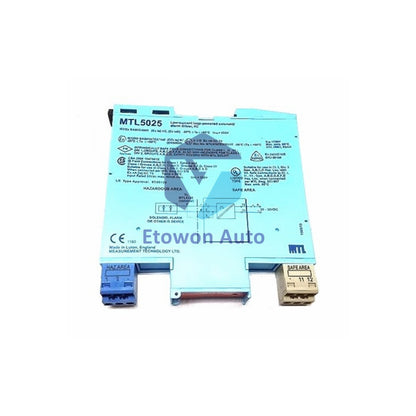

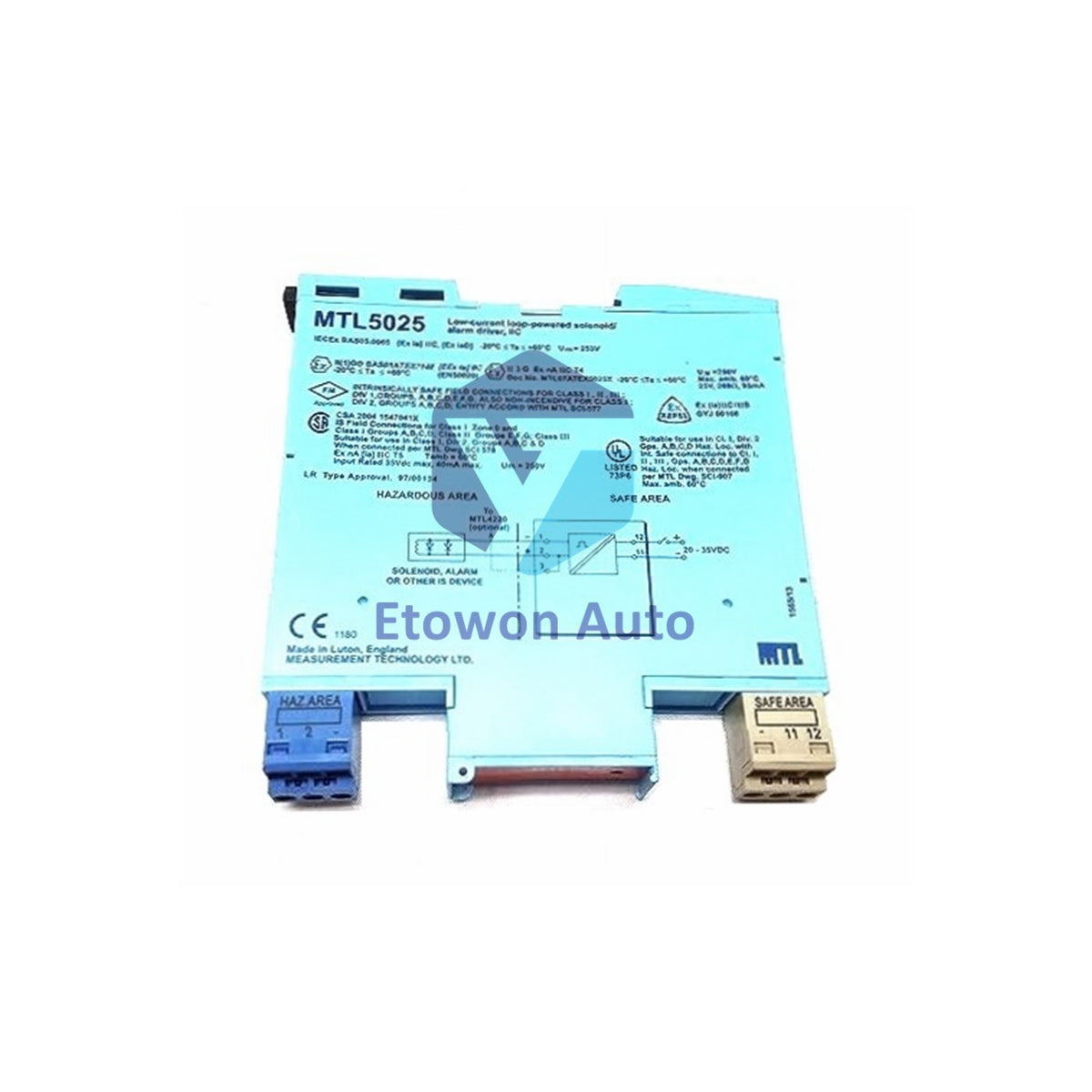

MTL5025 Включатель/выключатель для взрывоопасных зон

MTL5025 от MTL Instruments обеспечивает надежное управление устройствами во взрывоопасных зонах с помощью переключателей в безопасной зоне или изменения напряжения. Этот одноканальный интерфейс управляет искробезопасными низкопотребляющими нагрузками и устройствами без накопления энергии, такими как светодиоды.

Основные технические характеристики

• Производитель: MTL Instruments
• Модель: MTL5025
• Тип изделия: Включатель/выключатель для взрывоопасных зон
• Каналы: Один канал
• Выходной ток: Максимум 45 мА
• Входное напряжение: 20–35 В постоянного тока
• Индикатор состояния: Жёлтый светодиод для отображения рабочего состояния

Сертификация для взрывоопасных зон

• Место установки нагрузки: Зона 0, IIC, T4-T6 взрывоопасная зона
• Класс деления: Деление 1, группа A взрывоопасное место
• MTL5025 сохраняет искробезопасность подключённых нагрузок
• Обеспечивает безопасное управление устройствами в взрывоопасных атмосферах

Характеристики выхода

• Минимальное выходное напряжение: 8,6 В при 45 мА
• Максимальное выходное напряжение: 24 В при 269 Ом
• Ограничение тока: Максимум 45 мА для безопасности
• Выходные клеммы: Клемма 1 (Выход –), Клемма 2 (Выход +)
• Подходит для искробезопасных низкопотребляющих нагрузок и светодиодных индикаторов

Требования к питанию

• Входное напряжение: Диапазон работы 20–35 В постоянного тока
• Потребляемый ток: 90 мА при 24 В с выходом 45 мА
• Максимальное потребление: 110 мА при 20–35 В постоянного тока
• Рассеиваемая мощность: 1,6 Вт при 24 В
• Максимальная рассеиваемая мощность: 2,0 Вт при 35 В
• Клеммы питания: Клемма 11 (Питание –), Клемма 12 (Питание +)

Параметры безопасности

• Безопасное напряжение: Максимум 25 В
• Внутреннее сопротивление: 269 Ом
• Безопасный ток: Максимум 93 мА
• Изоляционное напряжение: Um = 250 В переменного или постоянного тока
• Полная защита для работы во взрывоопасных зонах

Часто задаваемые вопросы

• Какие нагрузки может управлять MTL5025?
  Он управляет искробезопасными низкопотребляющими нагрузками и устройствами без накопления энергии, такими как светодиоды.
• Каков максимальный выходной ток?
  Выходной ток ограничен 45 мА для соблюдения требований безопасности.
• Каково минимальное выходное напряжение?
  Обеспечивает минимум 8,6 В при 45 мА для подключённых устройств.
• Для каких взрывоопасных зон имеется сертификат?
  Имеет сертификат для Зоны 0, IIC, T4-T6 и Деления 1, Группы A.
