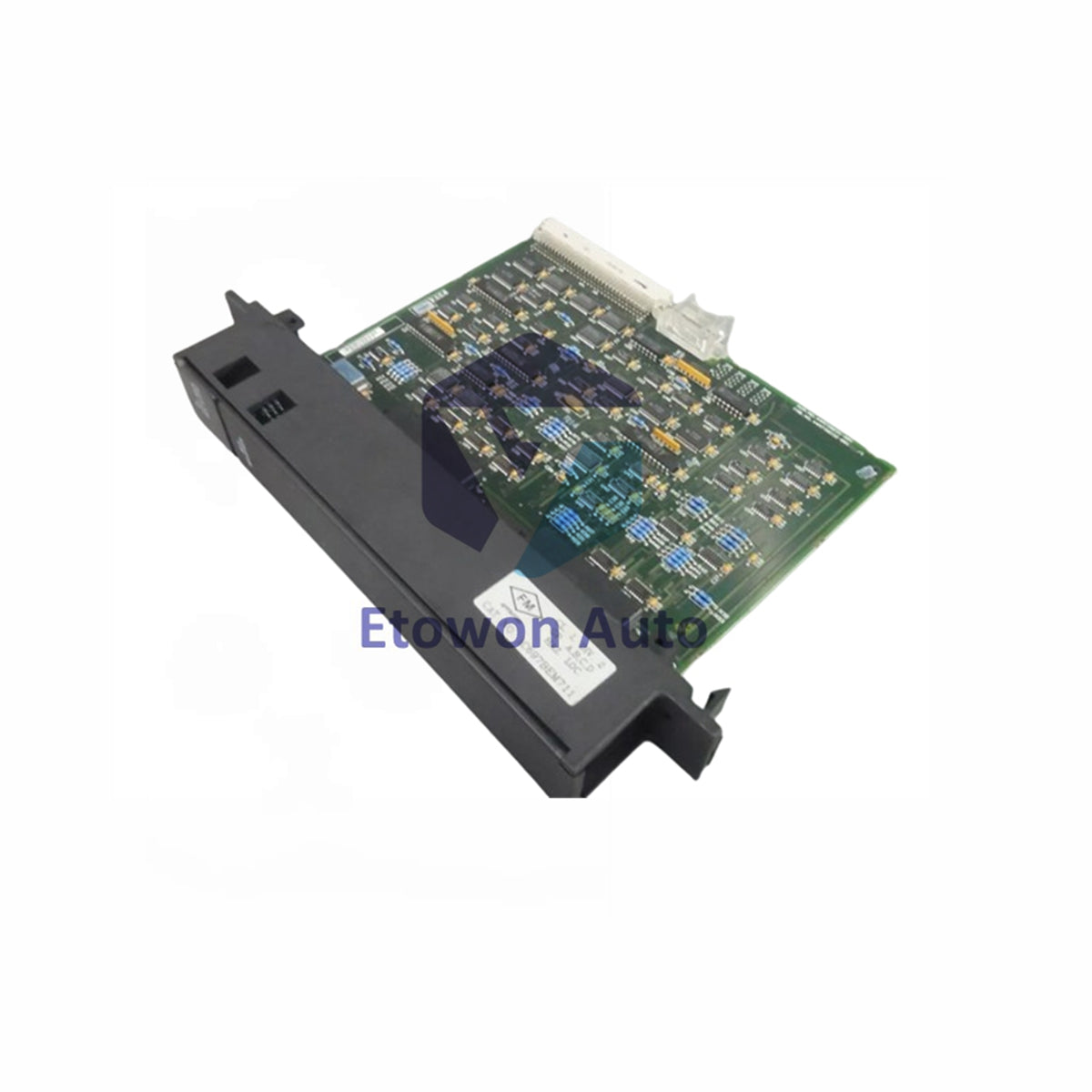

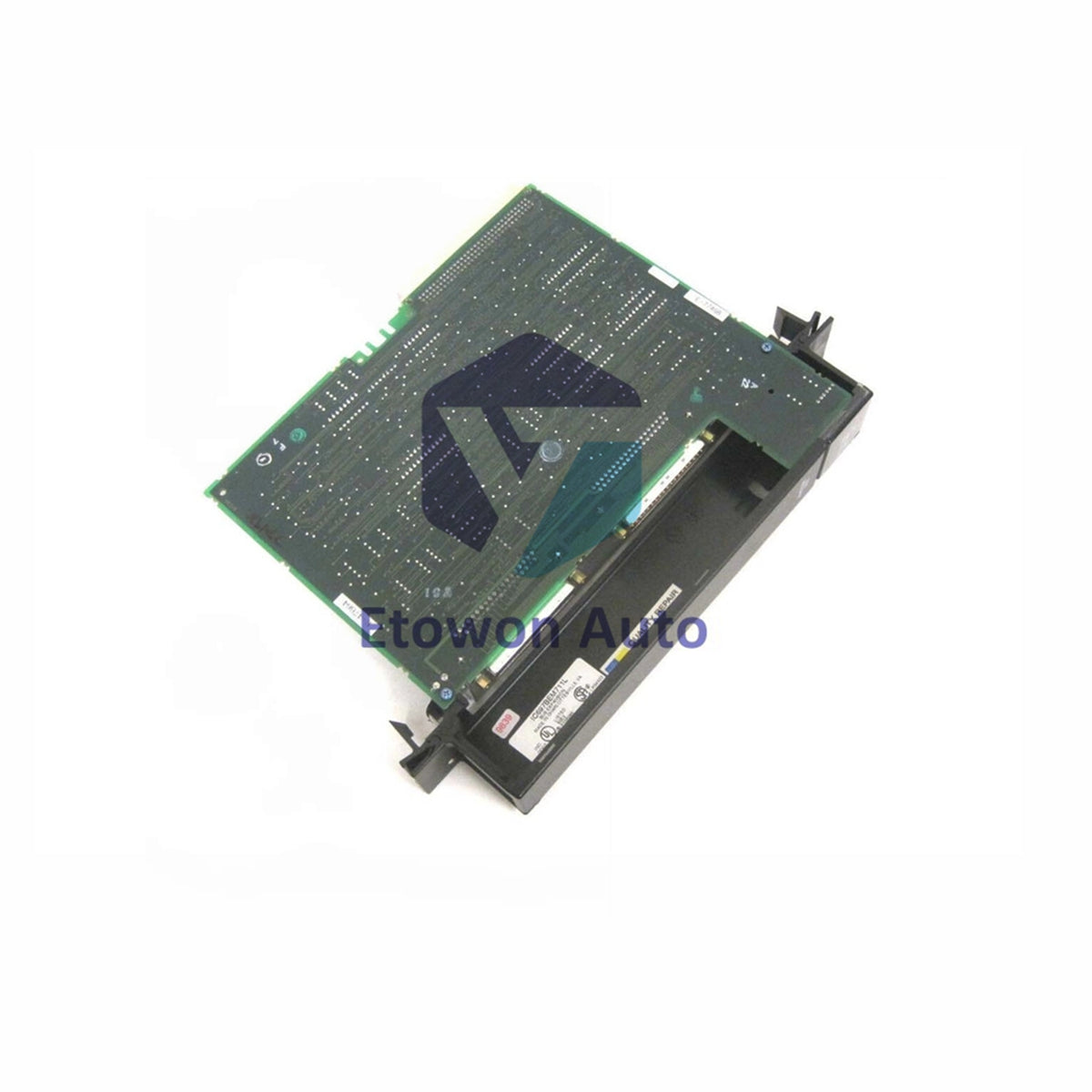

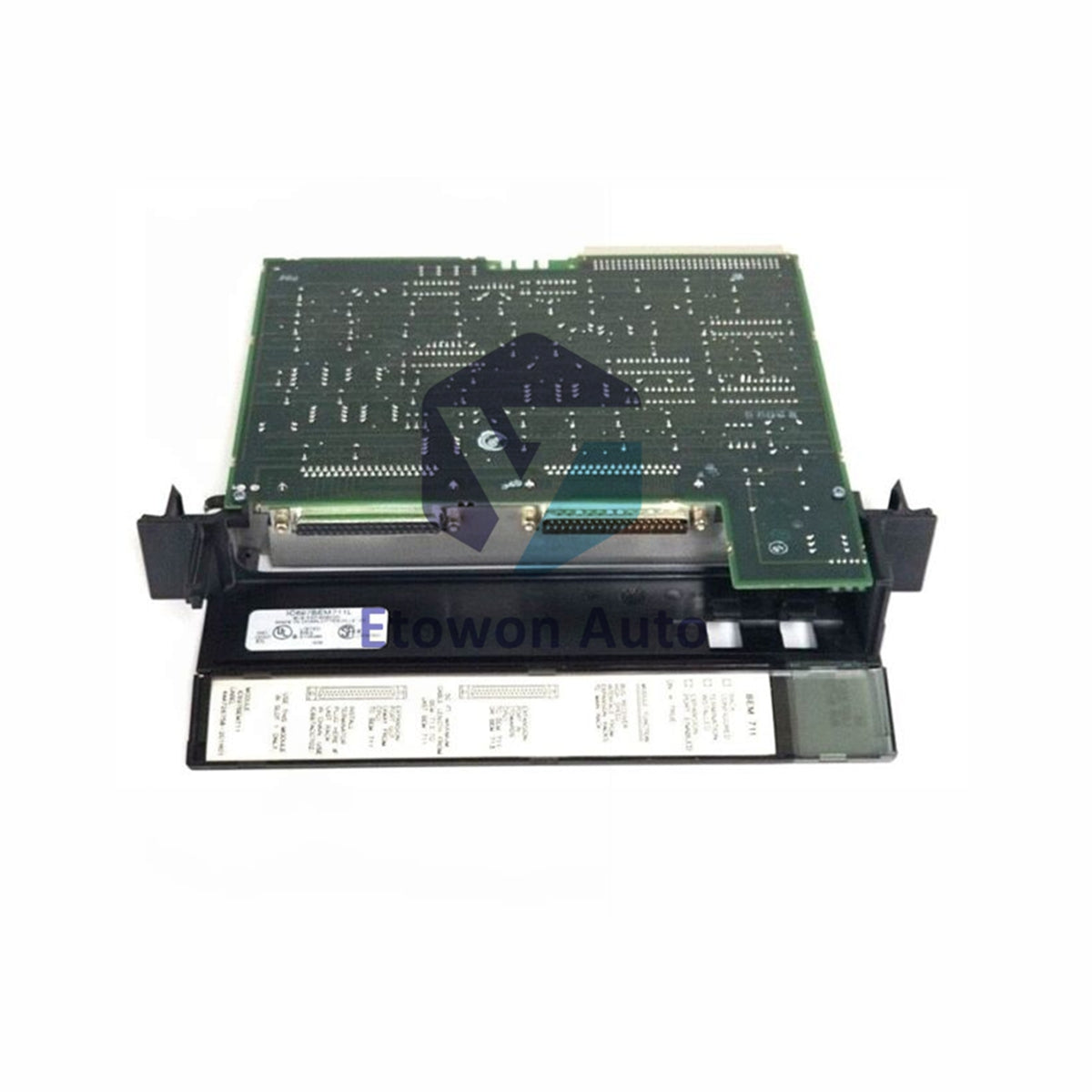

IC697BEM741 Контроллер шины FIP серии GE Fanuc 90-70

Обзор продукта

IC697BEM741 — это высоконадежный контроллер полевой шины FIP / WorldFIP (EN50170), разработанный для платформы программируемых логических контроллеров (ПЛК) GE Fanuc серии 90-70. Работая как модуль расширения шины в одном слоте, эта интерфейсная карта создает детерминированный сетевой шлюз, способный управлять до 128 подключенными полевыми устройствами со скоростью передачи данных 1,0 мегабит в секунду (Мбит/с). Весит примерно 4,0 фунта (1,81 кг), обеспечивая мощные центральные процессоры с децентрализованной возможностью удаленного ввода/вывода, максимизируя охват сети на крупных промышленных автоматизированных предприятиях.

Основные технические преимущества

• Подробный разбор логики суффиксов:
  • IC697: Подтверждает нативную интеграцию форм-фактора с экосистемой задней панели GE Fanuc серии 90-70 VME.
  • BEM: Обозначает специализированный модуль расширения шины, разработанный для специализированной сетевой связи.
  • 741: Определяет рабочий аппаратный вариант для стандартной архитектуры полевой шины FIP/WorldFIP.
• Двухканальные физические уровни: Оснащен двумя отдельными 9-контактными портами подключения шины FIP (Канал 1 и Канал 2), обеспечивая надежные варианты физического маршрутизации линий для распределенных устройств.
• Оптимизированное энергопотребление: Потребляет стабильные 1,3 Ампера от локальной задней панели при точном напряжении 5,0 В постоянного тока (±0,1 В), поддерживая максимальное энергопотребление ниже 6,5 Ватт.
• Высокая концентрация устройств: Адресует и сканирует до 128 отдельных полевых устройств, включая ПЛК серии 90-30, стойки удаленного ввода/вывода и компьютерные терминалы по сетевому кольцу длиной до 1000 метров.

Технические характеристики

Руководство по установке и обслуживанию

Крепление шасси и установка в слот

Перед началом работы отключите питание автоматики. Вставьте карту IC697BEM741 непосредственно в свободный физический слот шасси IC697CHS782 или IC697CHS783 в стиле VME. Полностью посадите контакты заднего края карты в разъемы задней панели и надежно затяните винты интегрированной лицевой панели вручную для обеспечения надежного заземления.

Маршрутизация линии и сегментов шины FIP

Подключайте сегменты магистрали сети к двум 9-контактным портам шины FIP. Обеспечьте использование высококачественного экранированного витого кабеля для поддержания скорости передачи 1,0 Мбит/с на больших расстояниях. Общая длина неусиленного медного кабеля должна быть менее 1000 метров с учетом факторов затухания сигнала и правильного подключения терминальных резисторов.

Аппаратный сброс и техническое обслуживание

На передней панели расположен прочный механический кнопочный переключатель, который запускает немедленный локальный аппаратный сброс. Это позволяет инженерам системы быстро устранить мелкие сбои связи или повторно инициализировать встроенные сетевые чипы прямо у дверцы панели без необходимости программных вмешательств или перезагрузки главного ПЛК контроллера.

Преимущества для инженерии

• Детерминированное сканирование ввода-вывода: Обновляет и синхронизирует карты данных со всех 128 удаленных станций систематически в каждом непрерывном цикле шины, предотвращая критические искажения переменных в реальном времени.
• Сохранение локальной конфигурации: Оснащен энергонезависимой памятью конфигурации, которая надежно хранит сложные переменные сетевого отображения и настройки адресов даже при полном отключении питания объекта.
• Диагностика наглядно: Встроен физический индикатор с 6 светодиодами, включая индикаторы MODULE OK и RUN вверху, дополненные 4 светодиодами для каждого канала для отслеживания последовательного трафика и ошибок в реальном времени.
• Выделенный канал обновления прошивки: Включает независимый последовательный порт RS-232 с 15 контактами, предназначенный исключительно для обновления прошивки на уровне поля, изолируя рабочий код от сетевых данных.

Технические часто задаваемые вопросы

Q1: Какое программное обеспечение требуется для настройки сетевых карт на этом модуле?
A1: Параметры связи и карты удаленных устройств полностью настраиваются и управляются с помощью стандартных программных пакетов Logicmaster 90-70 (вариант для Windows) или CIMPLICITY Control 90.

Q2: Может ли этот контроллер работать в стандартных последовательных сетях RS-485?
A2: Нет. IC697BEM741 специально разработан для выполнения протоколов полевой шины FIP/WorldFIP (EN50170). Он не может напрямую взаимодействовать с традиционными Modbus RTU или универсальными промышленными линиями RS-485 без встроенного протокольного конвертера.

Q3: Что вызывает изменение интервала сканирования сети между 5 мс и 50 мс?
A3: Общее время цикла напрямую зависит от общего количества активных узлов полевого шины в сети и объема запрашиваемых циклических точек данных. Меньшее количество узлов приблизит систему к быстрому эталону в 5 мс, в то время как полностью загруженная шина с 128 устройствами вызывает более длительное время сканирования.
