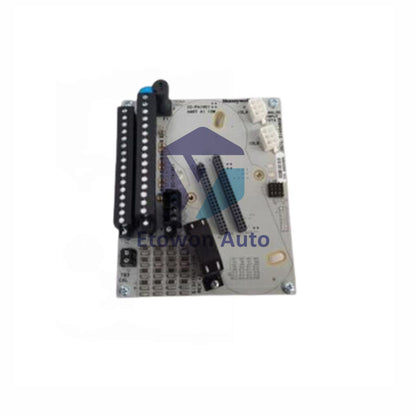

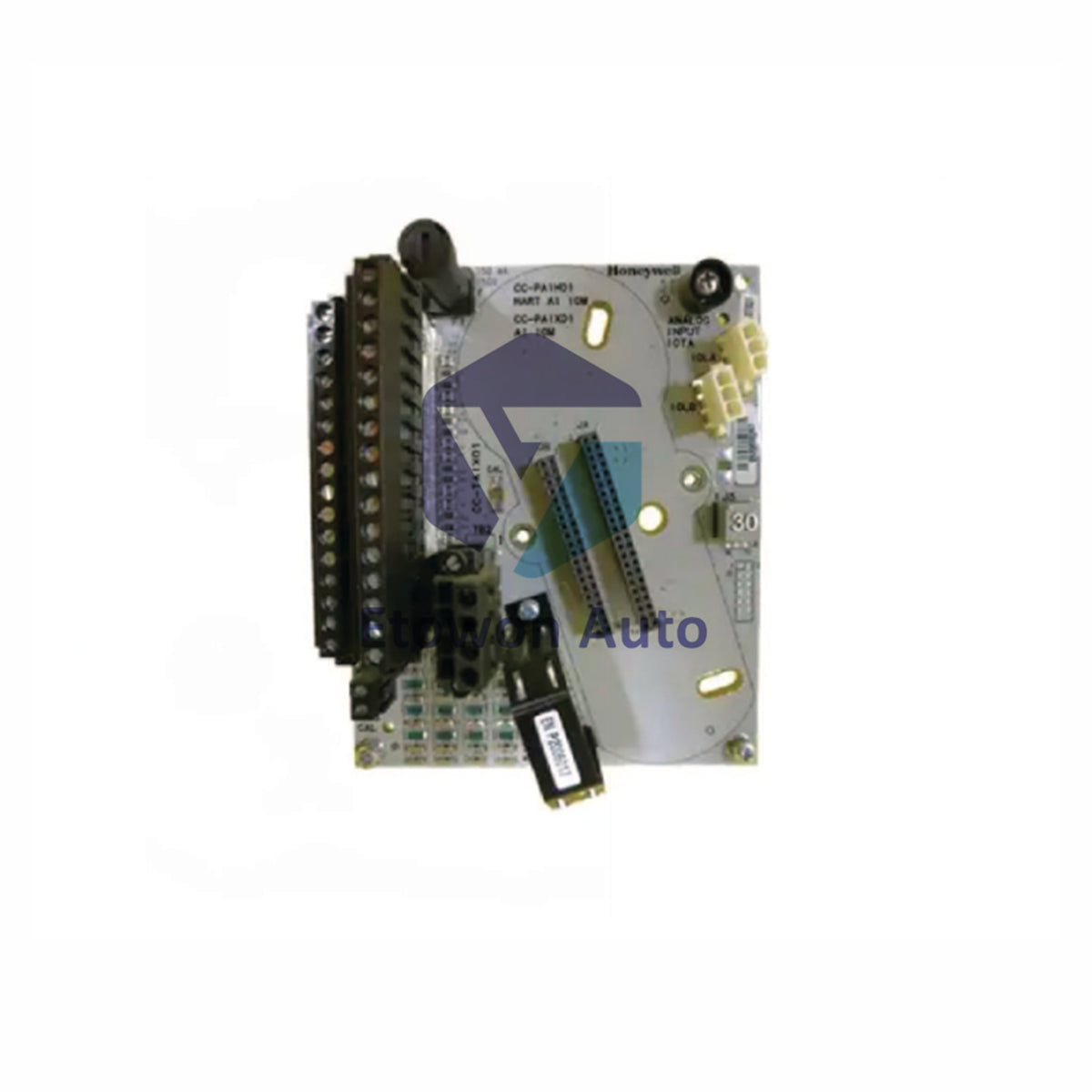

Модуль аналогового входа Honeywell DC-TAIX01 на 16 каналов

Аналоговый входной модуль Honeywell DC-TAIX01

Honeywell DC-TAIX01 — это 16-канальный аналоговый входной модуль. Он входит в серию IOTA. Этот модуль собирает данные с промышленных датчиков. Он очень надёжен и точен. Компактный размер — 6 дюймов. Экономит место в шкафах управления. Работает в суровых промышленных условиях.

Основные характеристики

• Высокая плотность: 16 входных каналов в одном компактном модуле.
• Широкая совместимость: Принимает сигналы 0-10 В, ±10 В, 0-20 мА и 4-20 мА.
• Прочный корпус: Работает при температуре от -20°C до +70°C и устойчив к вибрации.
• Простая интеграция: Легкий монтаж на DIN-рейку и настройка.
• Понятная диагностика: Светодиодные индикаторы питания, связи и ошибок.

Полные технические характеристики

• Производитель: Honeywell
• Модель: DC-TAIX01
• Тип изделия: Серия IOTA, аналоговый вход без резервирования
• Количество каналов: 16 каналов
• Размер модуля: 6 дюймов (152,4 мм)
• Диапазон входного напряжения: 0 до 10 В постоянного тока, ±10 В постоянного тока
• Диапазон входного тока: 0 до 20 мА, 4 до 20 мА
• Точность: ±0,15% от полного диапазона при 25°C
• Разрешающая способность: 16 бит
• Частота обновления: 50 Гц на канал
• Подавление синфазного сигнала: >120 дБ при 50/60 Гц
• Подавление помех в нормальном режиме: >60 дБ при 50/60 Гц
• Входное сопротивление (напряжение): >1 МОм
• Входное сопротивление (ток): 250 Ом
• Изоляционное напряжение: 1500 В переменного тока между каналом и шиной
• Питание: 24 В постоянного тока (±10%)
• Потребляемая мощность: типично 4,8 Вт
• Рабочая температура: от -20°C до +70°C
• Температура хранения: от -40°C до +85°C
• Относительная влажность: 5% до 95% (без конденсации)
• Устойчивость к вибрации: 2g, 10 Гц до 500 Гц
• Устойчивость к ударам: 30g в течение 11 мс
• Электромагнитная совместимость (помехоустойчивость): Соответствует IEC 61000-6-2
• Электромагнитные излучения: Соответствует IEC 61000-6-4
• Стандарты безопасности: UL 61010-1, IEC 61010-1
• Подключение проводов: Съёмный винтовой клеммник
• Сечение проводов: 12 до 22 AWG

Инструкция по установке

• Установите модуль на DIN-рейку шириной 35 мм.
• Убедитесь, что питание системы отключено.
• Подключите полевые провода к маркированным клеммам.
• Используйте провода соответствующего сечения (12-22 AWG).
• Оставьте зазор 50 мм сверху и снизу для вентиляции.
• Затяните все соединения с усилием 0,5 Н·м.

Комплектация и поддержка

• В комплекте: 1 x модуль DC-TAIX01, 1 x краткое руководство по быстрому запуску.
• Гарантия: 12 месяцев заводской гарантии от дефектов.
• Варианты доставки: Быстрая доставка через FedEx, UPS или DHL.

Диагностика и часто задаваемые вопросы

В: Модуль не связывается. Что проверить?

• О: Сначала убедитесь, что зелёный индикатор ПИТАНИЕ включён. Затем проверьте сетевые кабели и настройки контроллера.

В: Можно ли использовать разные типы сигналов на разных каналах?

• О: Нет. Настройка DIP-переключателя применяется ко всем 16 каналам одинаково. Все должны быть либо напряжением, либо током.

В: Какую типичную ошибку при подключении следует избегать?

• О: Неправильное подключение проводов питания 24 В постоянного тока или забывание подключения общего провода для токовых цепей.
