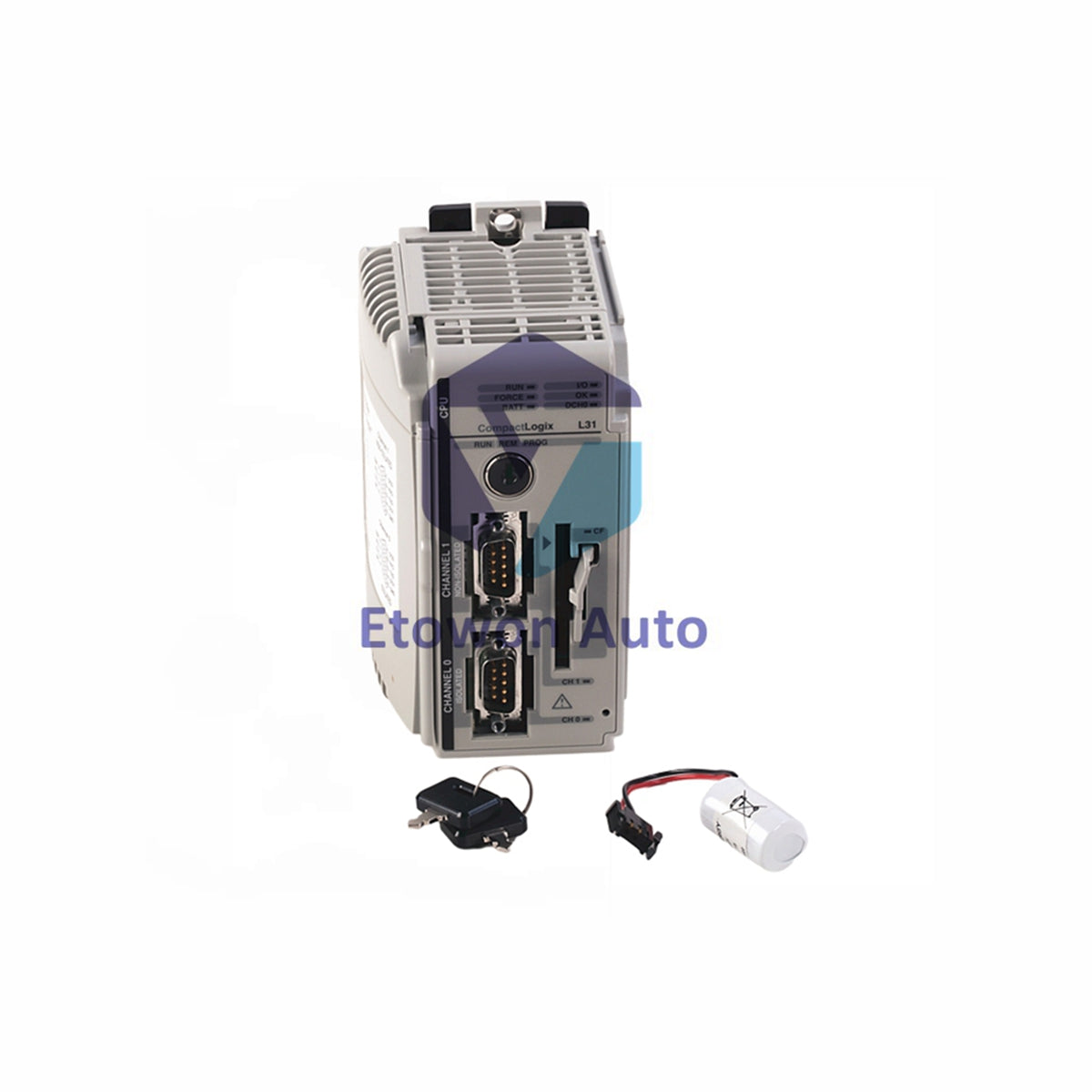

Процессор Allen-Bradley CompactLogix 1769-L31 серии A

Осталось всего 9 единиц

  • Manufacturer: Allen-Bradley

  • Product No.: 1769-L31

  • Product Type: Модуль контроллера

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 730g

  • Shipping port: Xiamen

  • Warranty: 12 months

Политика возврата в течение 30 дней · Гарантия 12 месяцев
  • Быстрая доставка
  • Круглосуточная поддержка
  • Контроль качества

Описание

Обзор продукта

1769-L31 — это надежный автономный контроллер в корпусе, входящий в проверенную семейство процессоров CompactLogix от Allen-Bradley. Оснащён 512 КБ встроенной пользовательской памяти и опцией энергонезависимого флеш-хранилища, этот модуль специально разработан для малых и средних промышленных автоматизированных систем. Благодаря двум встроенным последовательным портам связи он предлагает экономичную децентрализованную схему управления для выполнения специализированных управляющих последовательностей оборудования без необходимости использования дорогостоящей сети Ethernet.

Основные характеристики

  • Двойные последовательные интерфейсы: Обеспечивает две автономные линии связи RS-232 — с электрической изоляцией на Канале 0 и без изоляции на Канале 1.
  • Высокая расширяемость модулей: Поддерживает выполнение сложных схем управления с возможностью подключения до 16 нативных модулей 1769 Compact I/O, распределённых по 3 расширительным шинам.
  • Гибкость многопротокольной работы: Беспрепятственно управляет таблицами данных с использованием промышленных устаревших протоколов, включая DF1, DH-485 и необработанные ASCII-строки.
  • Прочная системная архитектура: Спроектирован для работы в суровых условиях производственных помещений с высокой виброустойчивостью 5G и механической ударопрочностью до 30G.

Технические характеристики

Параметр Данные
Модель / Каталожный номер 1769-L31 (серия контроллеров CompactLogix)
Встроенная пользовательская память 512 килобайт (КБ) энергозависимой SRAM с батарейной поддержкой
Опция энергонезависимого хранения Поддержка карт CompactFlash 1784-CF64 или 1784-CF128
Коммуникационное оборудование 2 последовательных порта RS-232 (Канал 0: изолированный / Канал 1: не изолированный)
Максимальная скорость передачи данных До 38,4 кбит/с максимальная скорость отслеживания цикла связи
Ток внутренней шины 330 мА при 5 В постоянного тока и 40 мА при 24 В постоянного тока для логики
Максимальное расстояние от блока питания Максимум 4 модуля от блока питания 1769
Вес модуля Около 0,73 кг (1,61 фунта) включая корпус шины
Габаритные размеры 203 × 203 × 127 мм (8,0 × 8,0 × 5,0 дюймов)
Рабочий температурный диапазон 0°C до +60°C (32°F до +140°F) для открытого корпуса
Гармонизированный тарифный код 8537101190

Руководство по проектированию и установке

  • Выравнивание крепления и поддержка веса: Весом примерно 0,73 кг, процессор следует надежно закрепить на заземлённой DIN-рейке TS35 или выбрать жёсткий монтаж на панель. Поскольку используется открытый корпус, установка должна производиться внутри пыленепроницаемого шкафа с защитой NEMA или IP54.
  • Ограничения по расстоянию от блока питания: Соблюдайте правило максимального расстояния в 4 модуля. Карта процессора 1769-L31 не должна находиться дальше 4 слотов расширения от блока питания системы (например, 1769-PA2 или 1769-PB2), иначе падение напряжения нарушит работу логики шины.
  • Прокладка кабелей расширительных шин: При распределении системы на максимум 16 модулей ввода-вывода по 3 расширительным шинам, надежно закрепляйте кабели расширения 1769-CRR1 или 1769-CRL1 для правой/левой шины. Всегда устанавливайте одобренные заглушки 1769-ECR или 1769-ECL для завершения открытых линий шины.
  • Управление изоляцией последовательных портов: Канал 0 имеет полную электрическую изоляцию для безопасного подключения периферийных устройств, таких как модемы, сканеры штрихкодов или сторонние RTU. Канал 1 не изолирован и должен подключаться только к локальному оборудованию с одинаковым заземлением, например, к ноутбукам для программирования или терминалам HMI, чтобы избежать петлей заземления.

Технические вопросы и ответы

В1: Почему контроллер 1769-L31 комплектуется литиевой батареей 1769-BA?
О1: Литиевая батарея 1769-BA обеспечивает резервное питание для поддержания активности энергозависимой SRAM объёмом 512 КБ при отключении основного питания. Это гарантирует сохранность логики приложения, массивов тегов и системных журналов событий. Всегда контролируйте индикатор "BAT" на передней панели и меняйте батарею при включённом питании, чтобы избежать потери программы.

В2: Можно ли зеркалировать или переносить программу выполнения на энергонезависимое хранилище без использования программного обеспечения?
О2: Да. Установив промышленную карту CompactFlash 1784-CF64 или 1784-CF128, вы можете настроить CPU через RSLogix 5000 для автоматической загрузки образа программы из флеш-памяти обратно в внутреннюю SRAM при включении питания, что упрощает восстановление при выходе из строя батареи.

В3: Как отдельные светодиодные индикаторы диагностики помогают при локальном устранении неполадок на предприятии?
О3: Контроллер оснащён понятными визуальными индикаторами: светодиод RUN подтверждает активное сканирование задач, FORCE показывает активные принудительные состояния ввода-вывода, а OK мигает зелёным или красным, сигнализируя о состоянии обработки. Специализированные индикаторы DHC0 и канала мигают при активном обмене данными TX/RX, что позволяет проверить работу последовательных коммуникаций без использования мультиметра.
