22F-D8P7N103

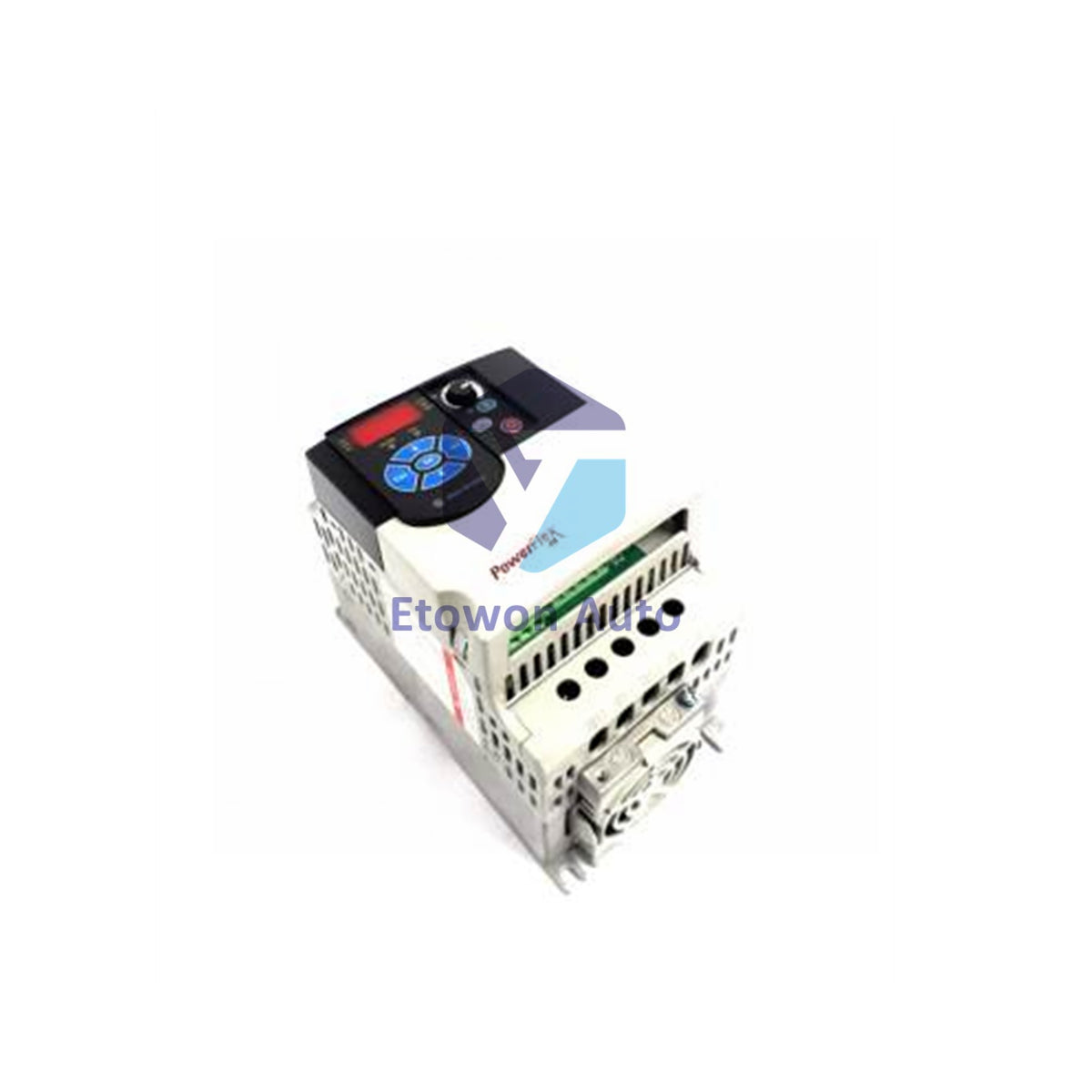

Частотный преобразователь Allen-Bradley 22F-D8P7N103, 5 л.с.

В наличии (19 шт.), готово к отправке

  • Manufacturer: Allen-Bradley

  • Product No.: 22F-D8P7N103

  • Product Type: АС-привод

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2100g

  • Shipping port: Xiamen

  • Warranty: 12 months

Политика возврата в течение 30 дней · Гарантия 12 месяцев
  • Быстрая доставка
  • Круглосуточная поддержка
  • Контроль качества

Описание

Обзор продукта

22F-D8P7N103 — это высокоэффективный частотный преобразователь (ЧП) из серии Allen-Bradley PowerFlex 4M. Специально разработанный для ограниченного пространства, этот привод мощностью 5 л.с. (3,7 кВт) обеспечивает мощное управление скоростью двигателя с трехфазным входным диапазоном 340-528 В переменного тока. Его компактный корпус типа NEMA Open (IP20) и встроенный коммуникационный порт RS485 делают его универсальным выбором для производителей оборудования и инженеров предприятий, стремящихся оптимизировать производительность процессов и энергопотребление в условиях промышленной автоматизации.

Техническая конфигурация

Основные инженерные преимущества

Серия PowerFlex 4M известна своей конструкцией с проходной проводкой, упрощающей установку и уменьшающей сложность шкафов. 22F-D8P7N103 поддерживает широкий диапазон выходной частоты 0-400 Гц, что подходит для высокоскоростных двигателей. С 5 дискретными входами (исток/сток) и аналоговым входом, поддерживающим сигналы 0-10 В и 4-20 мА, этот привод предлагает гибкую интеграцию с ПЛК и датчиками для точного замкнутого управления.

Технические характеристики

Параметр Характеристики
Входное напряжение / фаза 340-528 В переменного тока / трехфазное
Выходная мощность 3,75 кВт (5,0 л.с.)
Выходной ток 8,7 Ампер
Управляющий вход 5 дискретных (исток/сток) / 1 аналоговый
Связь Встроенный RS485 (опционально EtherNet/IP)
Вес 2,1 кг (4,63 фунта)
Габариты 150 x 140 x 165 мм

Руководство по установке и обслуживанию

22F-D8P7N103 предназначен для монтажа на панель с рабочим диапазоном температуры окружающей среды от -10 до 50°C. Для обеспечения оптимального срока службы поддерживайте достаточный зазор вокруг вентиляционных отверстий с принудительным охлаждением, чтобы избежать перегрева. При весе всего 2,1 кг устройство легко монтируется на стандартные DIN-рейки или монтажные пластины. При подключении трехфазного входа 480 В используйте экранированные кабели для минимизации электромагнитных помех. Хотя в этой модели отсутствует встроенный фильтр, соответствующий требованиям CE, для приложений с жесткими требованиями по электромагнитной совместимости можно добавить внешние фильтры.

Инженерные преимущества

  • Универсальная связь: Стандартный RS485, а также поддержка опциональных карт EtherNet/IP, DeviceNet и ControlNet.
  • Комплексная защита: Встроенные средства защиты от перегрузки по току, перенапряжения, пониженного напряжения и перегрузки двигателя обеспечивают безопасность оборудования.
  • Компактные размеры: Устройство весом 2,1 кг обладает высоким соотношением мощности к весу, что позволяет устанавливать его в плотных условиях на DIN-рейках.
  • Динамическое управление частотой: Возможность управления скоростью двигателя в диапазоне от 0 до 400 Гц для различных задач.

Технические вопросы и ответы

В1: Можно ли использовать этот привод с однофазным источником питания?
О1: Нет, 22F-D8P7N103 специально разработан для трехфазного входа (340-528 В переменного тока) для обеспечения необходимого крутящего момента и тока на выходе 5 л.с.

В2: Какова польза выхода с контактом Form C?
О2: Дискретный выход Form C обеспечивает программируемый релейный сигнал, который можно использовать для индикации ошибок, отчётов о состоянии или активации внешних блокировок.

В3: Включает ли вес монтажные аксессуары?
О3: Указанный вес 2,1 кг относится только к самому приводу. Дополнительные монтажные комплекты или опциональные коммуникационные модули увеличат общий вес сборки незначительно.
