Рабочая станция Allen-Bradley VersaView 1200W 6180W-12BPXP

Обзор продукта

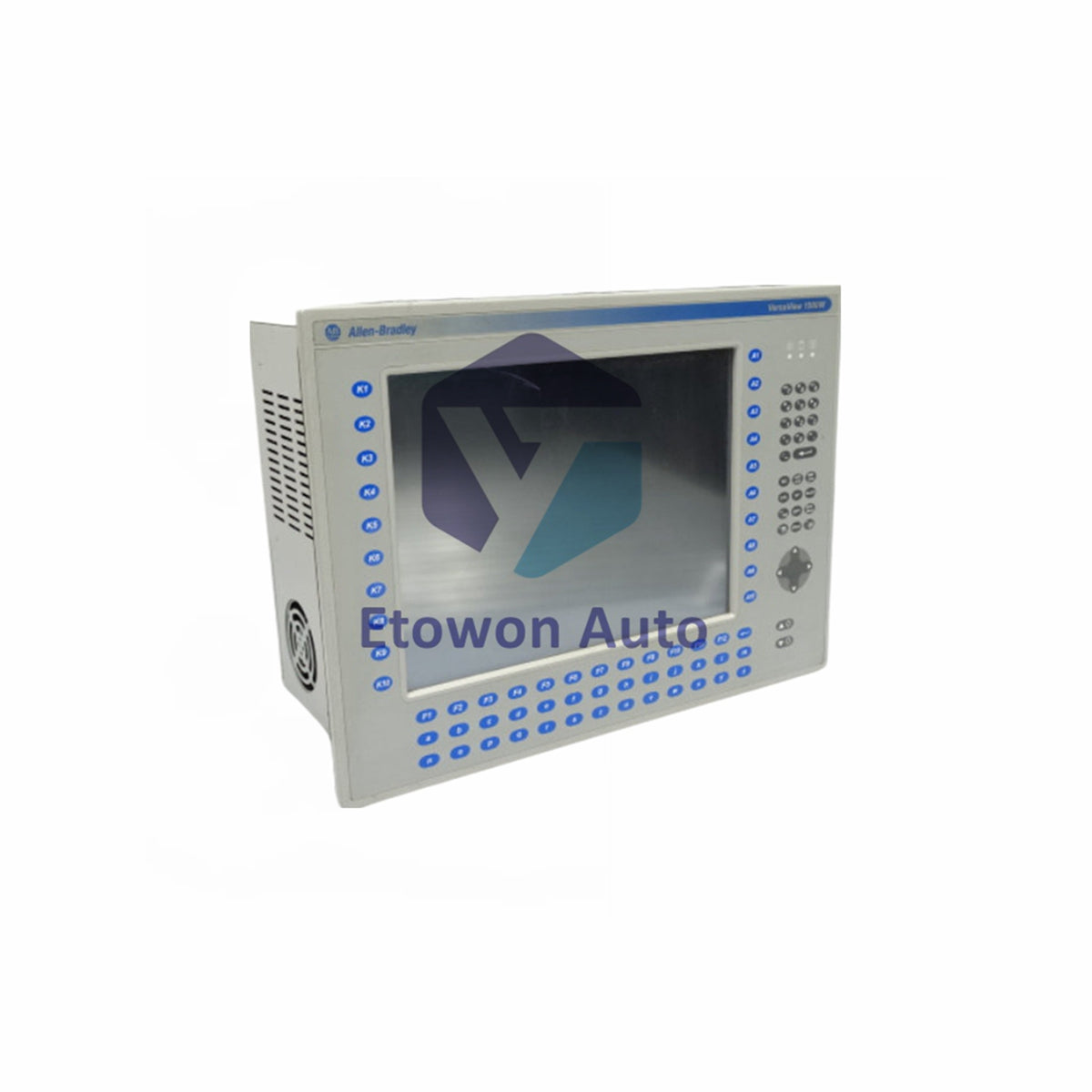

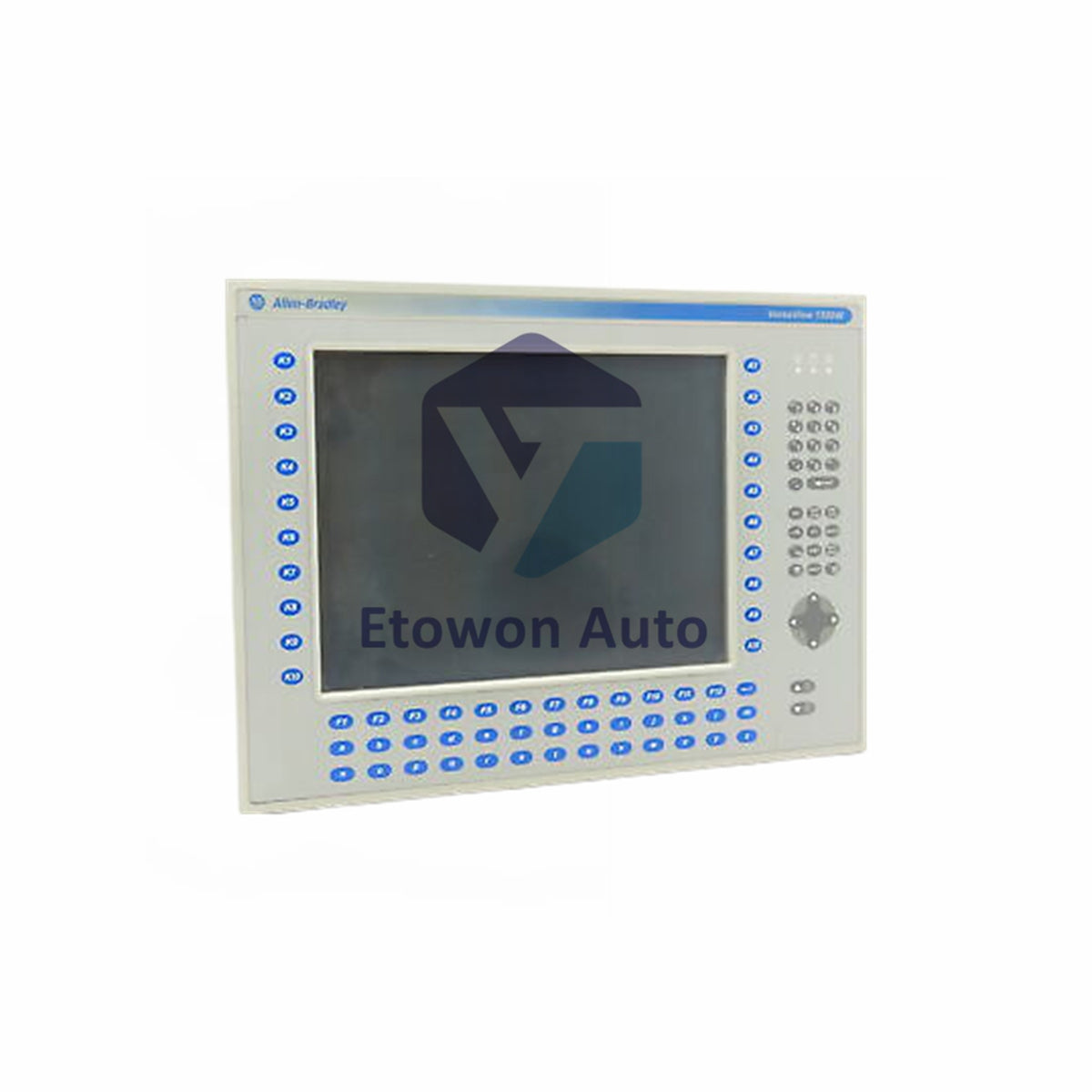

6180W-12BPXP — это высокоинтегрированный промышленный рабочий компьютер с тяжелым корпусом и 12,1-дюймовым экраном из надежной линейки VersaView 1200W, выпускаемой компанией Allen-Bradley (Rockwell Automation). Он разработан для стабильной визуализации и обработки данных непосредственно на уровне оборудования, обладает высокой надежностью и оснащен прочным корпусом для монтажа на панель с интегрированной физической клавиатурой управления. Этот специализированный терминал заключен в массивный, сверхпрочный корпус весом 19,05 кг (42,0 фунта) размером 19,01 x 12,25 x 11,70 дюймов и оснащен универсальным блоком питания с широким диапазоном 90–264 В переменного тока для обеспечения стабильной работы в условиях нестабильных электросетей.

Технические характеристики

Промышленные решения

• Узлы серверов устаревших HMI: Работает как прямой терминал для устаревших систем управления, таких как FactoryTalk View ME/SE, обеспечивая выполнение критически важных процессов без ошибок программного перевода.
• Тяжелые автомобильные сборочные линии: Выдерживает постоянные физические удары и сильные кинетические нагрузки тяжелого оборудования благодаря массивному каркасу весом 19,05 кг.
• Химические производственные участки: Защищает приложения обработки от перебоев в электросети и локальных падений напряжения благодаря широкому диапазону питания 90–264 В переменного тока.
• Наружные логистические системы управления: Позволяет операторам в тяжелых промышленных перчатках точно вводить команды с помощью глубоко ходящих тактильных кнопок на передней панели.

Проводка и установка

Вырез панели и механическое крепление

Из-за значительной массы 19,05 кг (42,0 фунта) этой рабочей станции VersaView убедитесь, что дверь корпуса или подпанель имеют достаточное усиление конструкции, чтобы предотвратить деформацию. Подготовьте чистый прямоугольный вырез в панели, соответствующий параметрам корпуса устройства, вставьте компьютер спереди и равномерно затяните все зажимы заднего крепления для создания плотного пыленепроницаемого уплотнения.

Подключение питания и изоляция

Прокладывайте основные входные провода переменного тока через специальные герметичные каналы непосредственно к заднему блоку питания рабочей станции. Универсальный внутренний переключающий блок питания безопасно поддерживает любое однофазное напряжение от 90 до 264 В переменного тока. Для обеспечения безопасности пользователя и предотвращения потери данных убедитесь, что основной заземляющий контакт подключен к низкоомной главной шине заземления.

Протоколы прокладки кабелей данных

Изолируйте линии сетевой связи (например, последовательные соединения, периферийные подключения или коаксиальные кабели) от высокотоковых выходов частотных преобразователей (VFD) или основных линий двигателей. Используйте гибкие экранированные кабели для передачи данных и надежно закрепляйте экранирующие оплетки на корпусе для заземления высокочастотных помех до их попадания в компоненты обработки.

Требования к вентиляционному зазору

Учитывая глубину корпуса 11,70 дюймов, обеспечьте свободное горизонтальное пространство не менее 3 дюймов за вентиляторами охлаждения и внутренними радиаторами для беспрепятственного воздушного потока. Контролируйте температуру внутри герметичного шкафа управления, чтобы она оставалась в пределах, рекомендованных производителем, для продления срока службы подсветки и процессорных модулей.

Преимущества инженерных решений

• Резервная встроенная клавиатура: Физические клавиши на передней панели обеспечивают надежный резервный способ ввода, позволяя операторам безопасно управлять процессами даже при влажной поверхности, когда мышь или сенсорные устройства не работают.
• Прочный корпус и защита компонентов: Оснащен глубокими внутренними амортизаторами, которые защищают чувствительные накопители и платы обработки от ударов тяжелого оборудования.
• Прямой монтаж на производственном участке: Комбинация интегрированного дисплея, компьютера и клавиатуры в одном корпусе для монтажа на панель исключает необходимость в отдельных настольных корпусах или удаленных кабельных сетях.

Технические вопросы и ответы

В1: Каковы основные преимущества использования модели 6180W с встроенной клавиатурой вместо сенсорного экрана?
О1: Встроенные тактильные клавиатуры обеспечивают механическую обратную связь, которой нет у сенсорных экранов, гарантируя точный ввод в экстремальных условиях. Они остаются работоспособными при воздействии масляного тумана, водяных брызг, капель и при работе в тяжелых рабочих перчатках.

В2: Почему промышленная рабочая станция с 12,1-дюймовым экраном весит 19,05 кг (42 фунта)?
О2: Большой вес обусловлен тяжелыми промышленными металлическими отливками, прочным каркасом, внутренними амортизаторами и мощным электромагнитным экранированием. Такая конструкция защищает ПК от сильных и постоянных вибраций на производстве.

В3: Может ли блок питания с широким диапазоном 90–264 В переменного тока работать с номинальными сетями 120 В и 240 В?
О3: Да. Современный внутренний переключающий блок питания автоматически определяет и адаптируется к любому напряжению в диапазоне 90–264 В переменного тока. Это позволяет компьютеру работать по всему миру на стандартных линиях 115 В или 230 В без необходимости ручных переключений или изменений настроек.
