5069-ARM

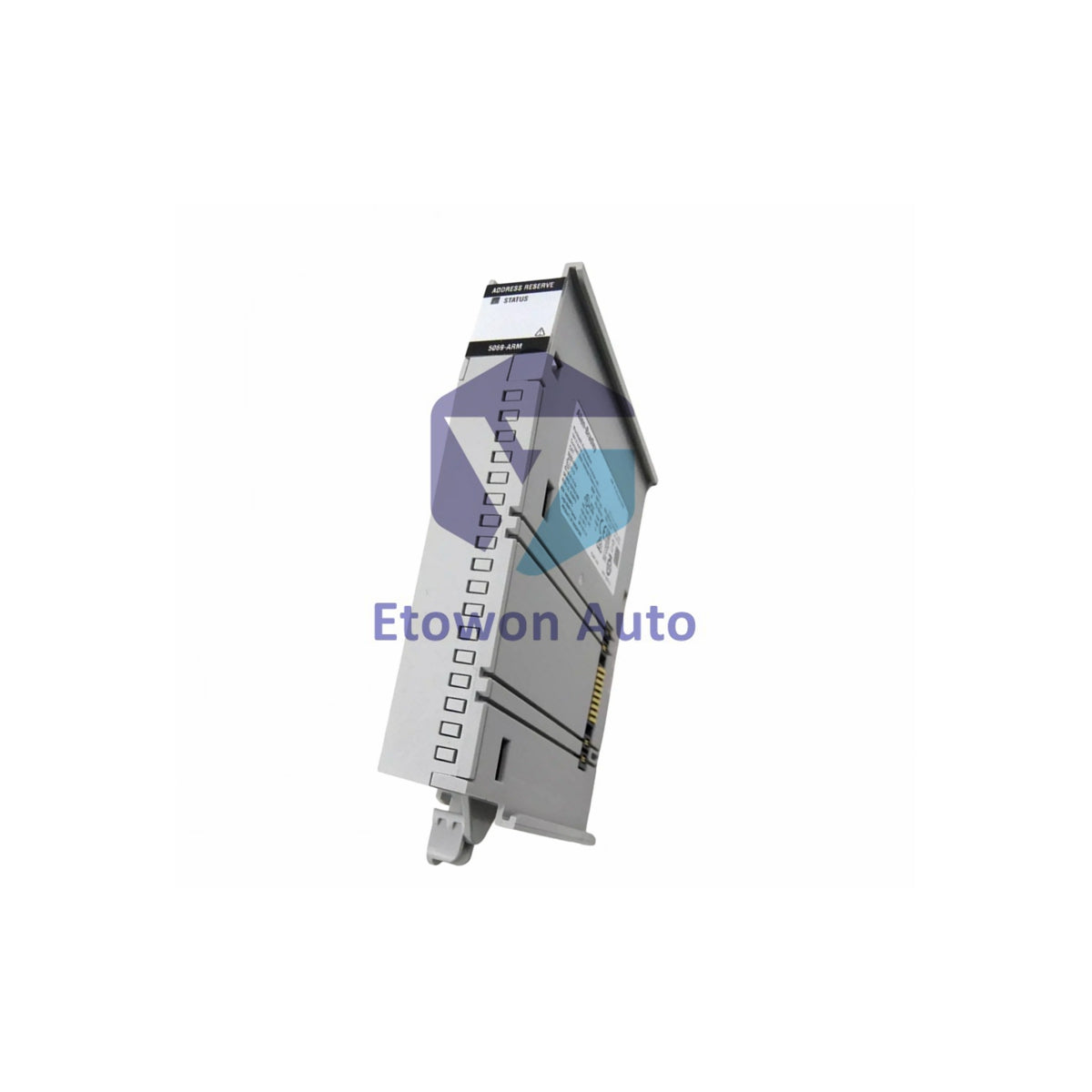

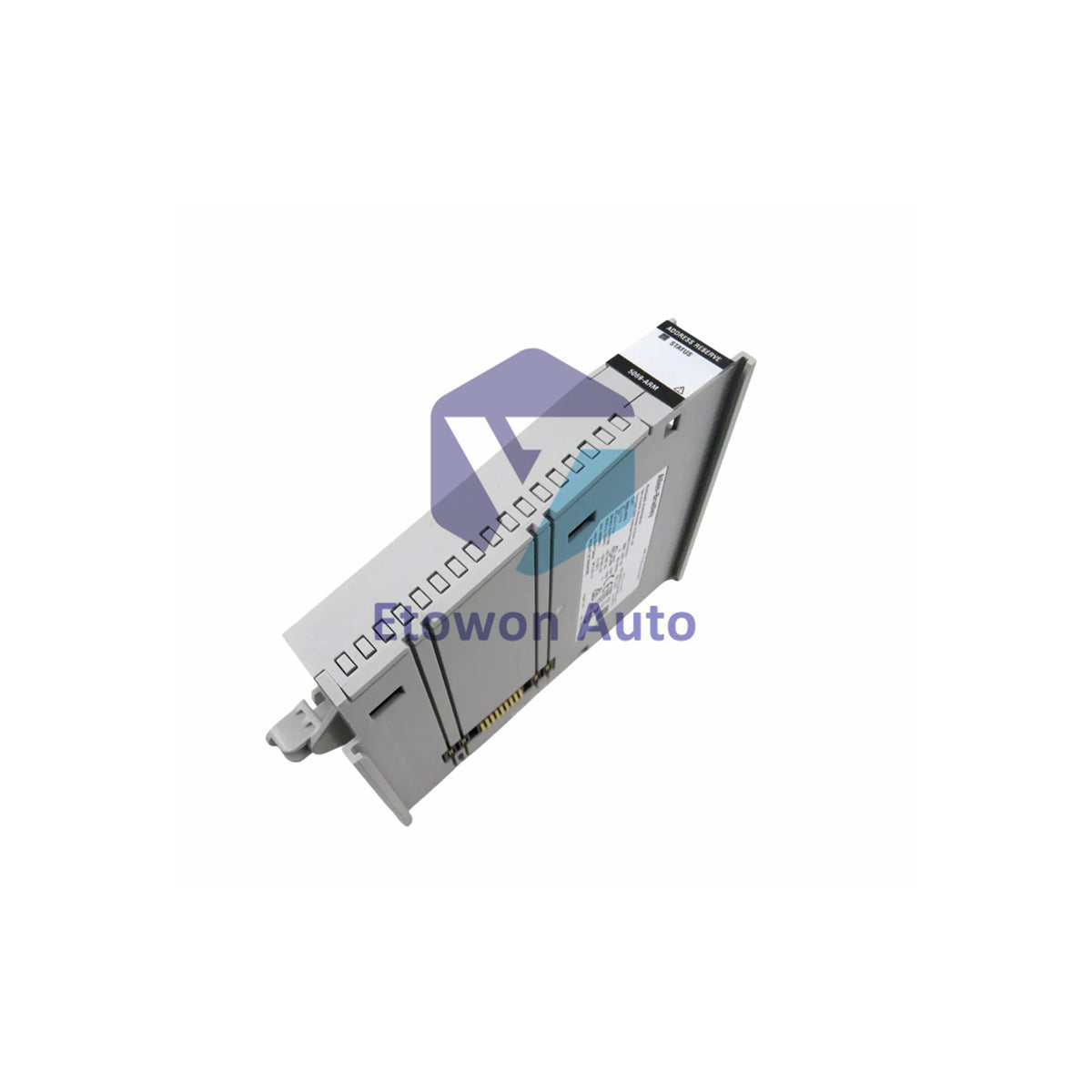

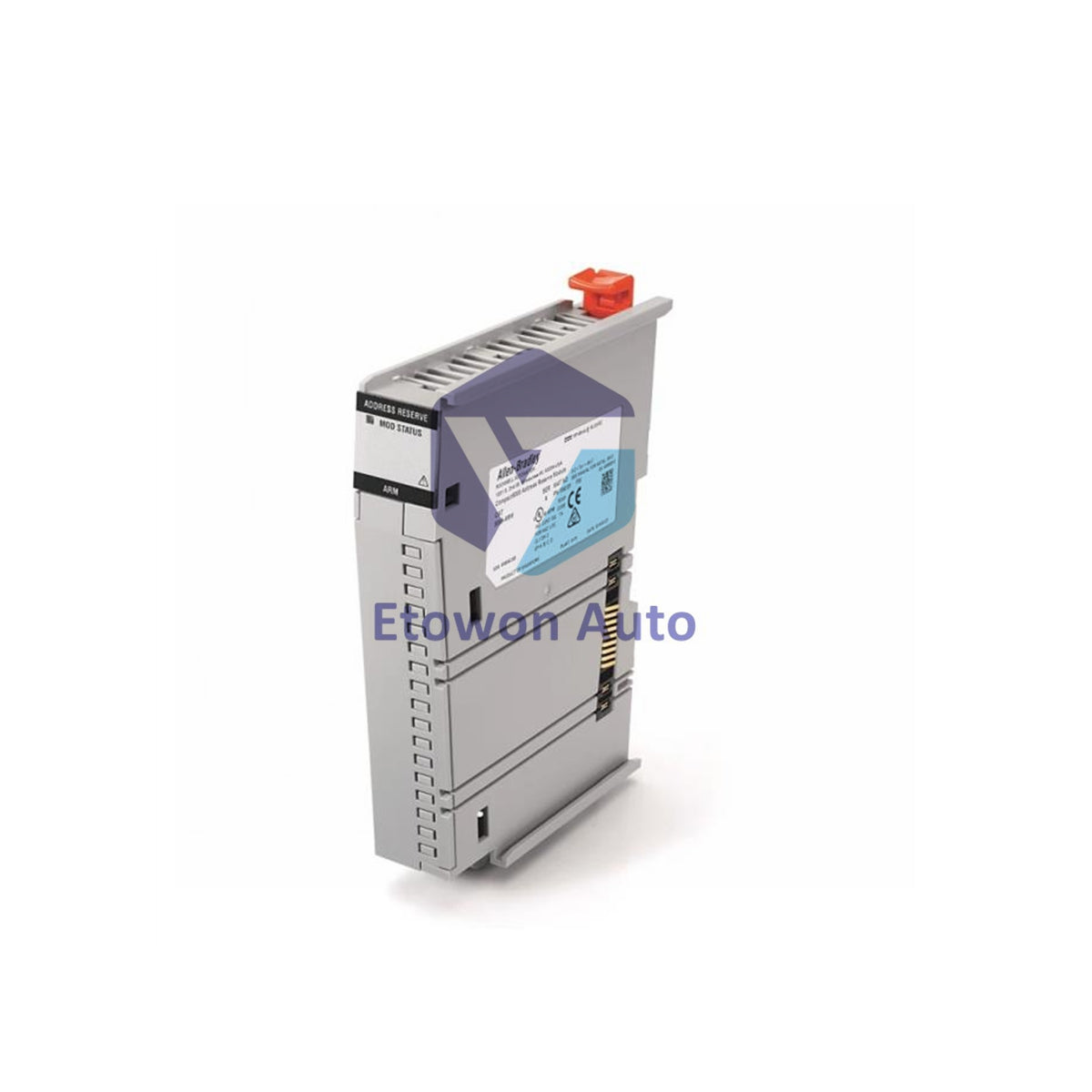

5069-ARM Модуль резервирования адресов Allen-Bradley Compact I/O

Осталось всего 10 единиц

  • Manufacturer: Allen-Bradley

  • Product No.: 5069-ARM

  • Product Type: Модуль резервирования адреса

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 175g

  • Shipping port: Xiamen

  • Warranty: 12 months

Политика возврата в течение 30 дней · Гарантия 12 месяцев
  • Быстрая доставка
  • Круглосуточная поддержка
  • Контроль качества

Описание

Обзор продукта

5069-ARM — это высокопроизводительный модуль резервирования адресов, разработанный Allen-Bradley для платформы Compact 5000 I/O. Весом всего 0,175 кг, этот модуль визуально и логически резервирует пустой слот в корпусе управления для планируемого расширения оборудования. Он сохраняет адрес узла и структуру отображения ввода/вывода в конфигурации программного обеспечения Logix Designer, не нарушая физическую связь по шине и распределение питания, что позволяет в будущем расширять систему без необходимости её перестраивания.

Основные технические преимущества

  • Надёжные возможности прохождения питания: Управляет маршрутизацией питания по шине с высоким током, позволяя безопасно подавать до 9,55 А питания MOD и 9,95 А питания SA на последующие функциональные модули.
  • Универсальность для переменного и постоянного тока: Поддерживает тяжёлые конфигурации систем переменного тока до 240 В при 47-63 Гц, обеспечивая полную гибкость инфраструктуры в различных автоматизационных панелях.
  • Сертификация для взрывоопасных зон: Соответствует строгим требованиям ATEX и IECEx, подтверждая пригодность оборудования для использования в опасных и взрывоопасных средах.

Технические характеристики

Параметр Детали спецификации
Номер модели 5069-ARM
Внутреннее питание MOD 45 мА при 18–32 В DC
Пропускная способность питания модуля 9,55 А при 18–32 В DC
Пропускная способность питания датчиков и исполнительных механизмов (SA) 9,95 А при 0–32 В DC
Максимальная пропускная мощность переменного тока 9,975 А при 0–240 В AC (47–63 Гц)
Чистый вес продукта 0,175 кг (0,385 фунта)
Рабочая температура окружающей среды 0°C до +60°C (32°F до 140°F)
Сертификаты безопасности Соответствие ATEX, IECEx

Установка и обслуживание

  • Руководство по размещению в корпусе: Устанавливайте модуль на стандартные DIN-рейки. Плотно нажмите на соединительные стороны соседних модулей до щелчка защёлки, чтобы обеспечить полный контакт с шиной.
  • Тепловое управление: Поддерживайте максимальную температуру окружающего воздуха ниже 60°C. Обеспечьте свободные вентиляционные пути над и под модулем для естественного рассеивания тепла.
  • Карта будущих обновлений: При замене модуля на активный блок ввода/вывода убедитесь, что новое физическое оборудование соответствует заранее заданным адресным параметрам в профиле программного обеспечения.

Инженерные преимущества

  • Архитектура без сбоев: Исключает необходимость постоянного переподключения или изменения логики, позволяя инженерам заранее прокладывать проводку для будущего расширения автоматизации.
  • Низкий механический профиль: Компактный вес 0,175 кг минимально нагружает конфигурацию DIN и закрывает воздушные каналы шины, защищая системные клеммы.
  • Единая непрерывность шины: Сохраняет высокоемкие шины как для систем переменного тока, так и для низковольтных постоянных сигналов через встроенные мосты прохождения питания.

Технические часто задаваемые вопросы

В1: Потребляет ли модуль 5069-ARM функциональное питание от шины?
О1: Да. Модуль потребляет небольшой ток 45 мА при 18–32 В DC для работы базовой логики идентификации, что следует учитывать при расчёте бюджета питания.

В2: Можно ли пропускать через этот модуль высоковольтное переменное питание вместе с низковольтным постоянным?
О2: Нет. Конфигурация прохождения питания SA должна соответствовать единой структуре распределения напряжения, назначенной конкретной группе ввода/вывода, чтобы избежать проблем с перекрёстным напряжением.

В3: Нужен ли этот модуль, если я оставляю физический зазор на DIN-рейке?
О3: Да. Оставление пустого зазора на рейке разрывает связь между соседними модулями и шиной данных. Модуль 5069-ARM мостит этот зазор, обеспечивая бесперебойную работу системы и резервирование слота.
