330908-00-55-05-02-00 Зонд вихретоковый Bently Nevada 3300 NSv

Обзор продукта

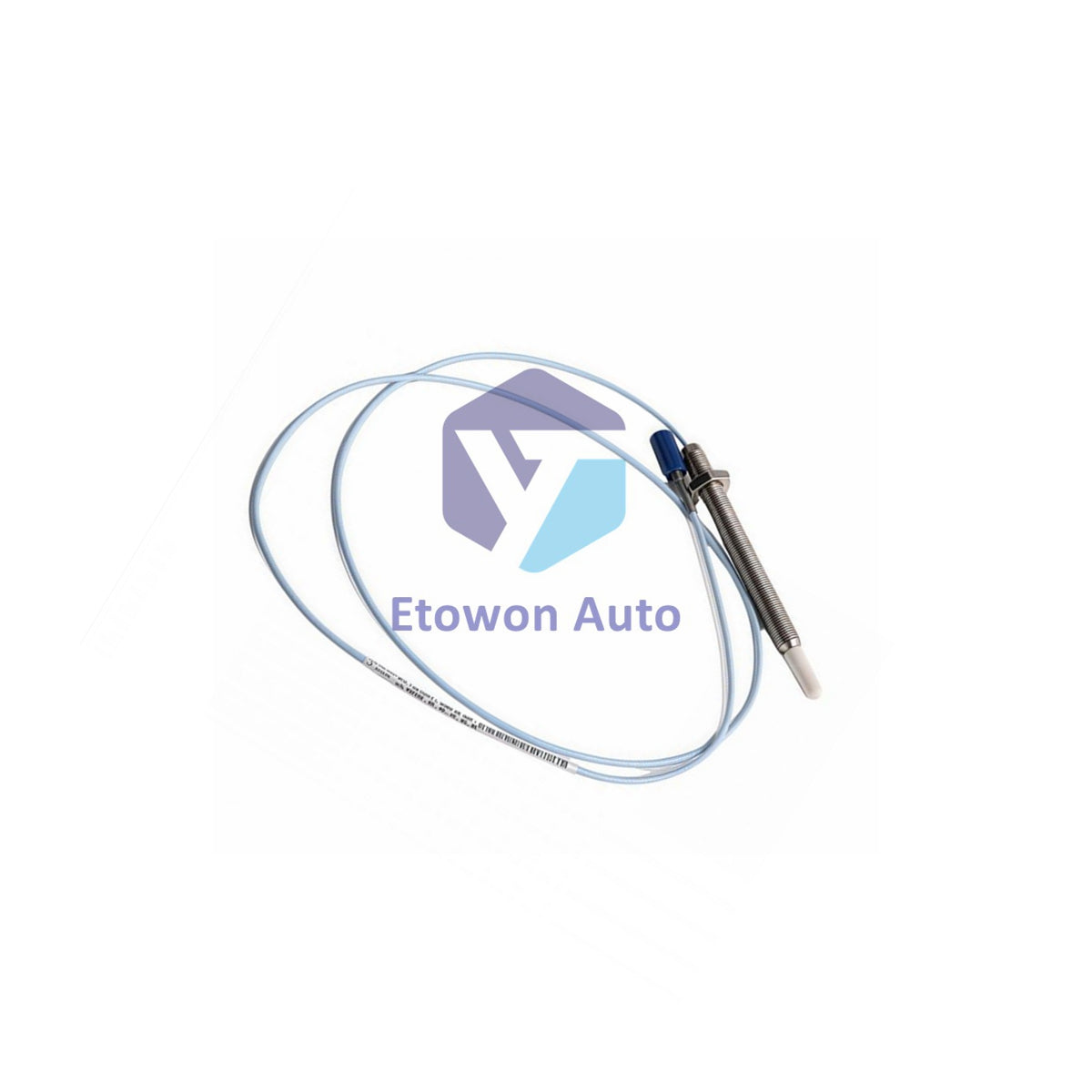

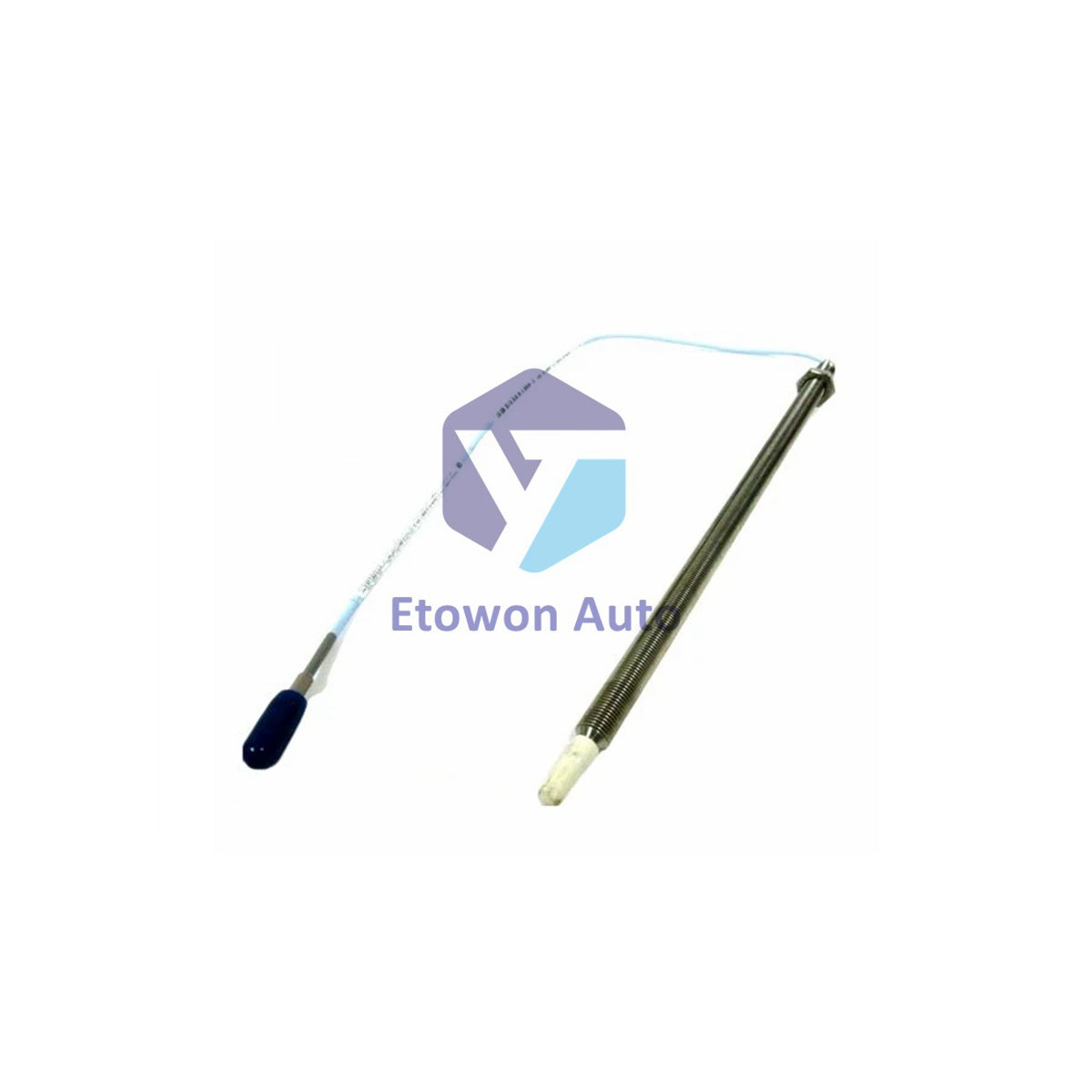

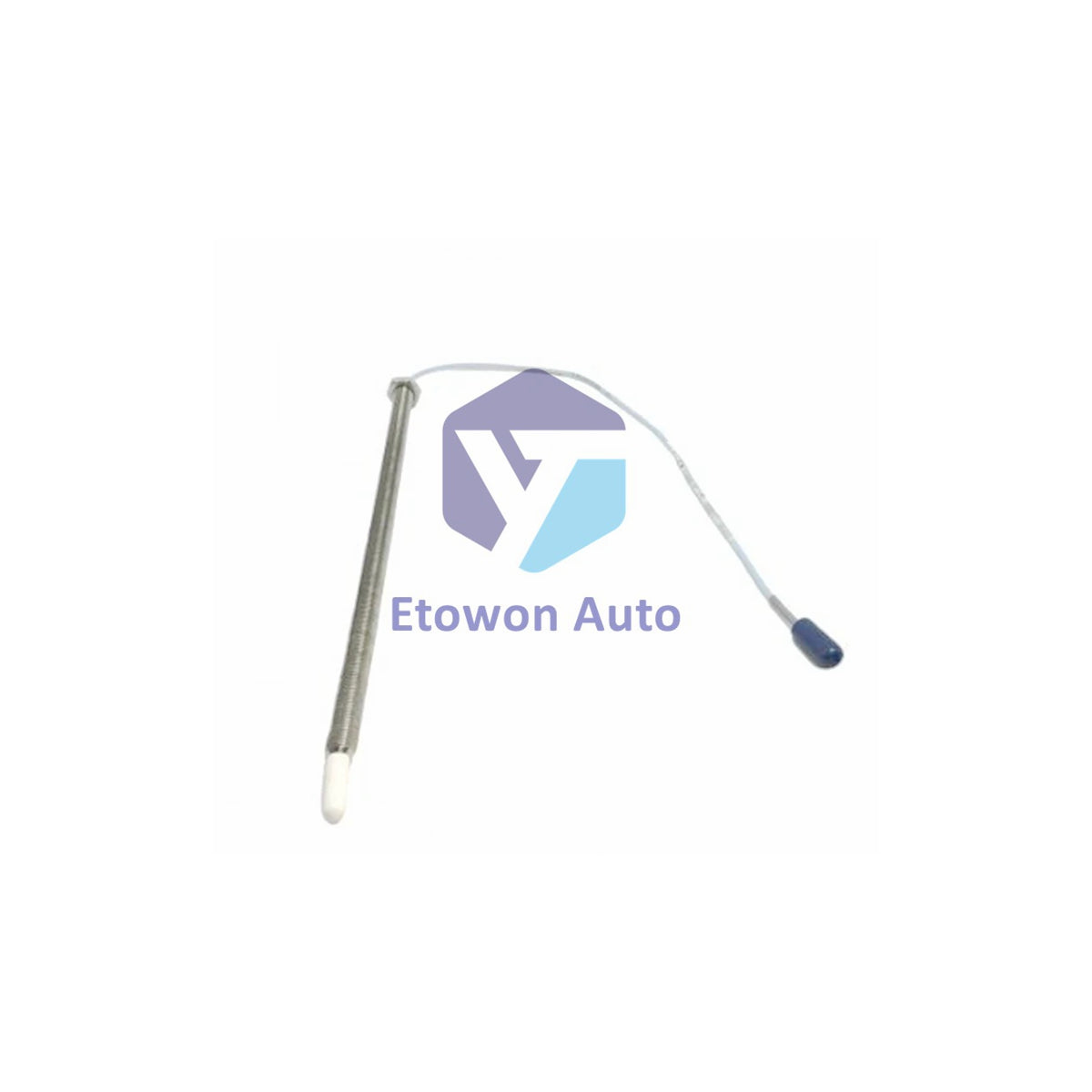

330908-00-55-05-02-00 — это высокоточный промышленный датчик приближения из серии преобразователей Bently Nevada 3300 NSv (Narrow System). Специально разработанный для мониторинга вибрации и положения подшипников с жидкостной пленкой, этот датчик вихревых токов оптимизирован для оборудования с ограниченным зазором или малыми диаметрами валов, где стандартные датчики не подходят. Оснащён прочным корпусом из нержавеющей стали, специализированным коаксиальным кабелем в оболочке из FEP и ультралёгким дизайном весом от 14 г до 150 г (в зависимости от распределения резьбы и кабеля), датчик преобразует физическое расстояние в точный электрический сигнал для непрерывного контроля состояния оборудования.

Основные технические преимущества

• Оптимизация узкого зазора: Разработан с компактным диаметром наконечника для достижения исключительной линейности и подавления перекрёстных помех в ограниченных пространствах оборудования и на малых целевых участках.
• Система соединения ClickLoc: Использует интегрированный миниатюрный коаксиальный разъём ClickLoc (код 02), обеспечивающий влагозащищённое крепление с рейтингом IP67, предотвращающее случайное отключение из-за вибрации.
• Высокая стабильность сигнала: Обладает сверхнизким дрейфом калибровки всего ±0,25% за 1000 часов непрерывной работы, что гарантирует стабильность измерений без частой перенастройки зазора.
• Высокопрочное уплотнение: Оснащён высокоэффективным уплотнительным кольцом из Viton, сохраняющим 98% сжатия даже после 10 000 экстремальных термических циклов эксплуатации.

Технические характеристики

Монтаж и техническое обслуживание

• Ограничения по крутящему моменту: При установке корпуса с резьбой 3/8-24 UNF в корпус машины рекомендуется применять стандартный момент затяжки 11,3 Н·м. Не превышайте максимальный предел в 33,9 Н·м, чтобы защитить внутренние катушки от деформации.
• Меры предосторожности при работе с кабелем: Для сохранения экранирующих свойств и предотвращения ухудшения сигнала коаксиального кабеля обеспечьте минимальный радиус изгиба интегрированного кабеля из FEP не менее 30° при прокладке. Лёгкий профиль весом 14-150 г минимизирует нагрузку на крепления при сильной вибрации.
• Рекомендации по эксплуатации и хранению: При работе в широком температурном диапазоне с изменениями до 1,5°C/мин храните датчики при температуре выше -34°C (-30°F), чтобы уплотнительные компоненты из Viton оставались гибкими и не трескались.

Почему стоит выбрать эту модель

• Подходит для центробежного оборудования: Компактная геометрия узкой системы делает её отраслевым стандартом для малых паровых турбин, высокоскоростных компрессоров и специализированных турбонагнетателей.
• Защита в суровых условиях: Высокопрочная изоляция кабеля из FEP обеспечивает отличную устойчивость к химической эрозии, горячим смазочным маслам и агрессивным синтетическим жидкостям.
• Точная калибровка: Является частью полностью согласованной конфигурации Bently Nevada, обеспечивая надёжное отслеживание напряжения в милливольтах на мил или микрометр при работе с блоком датчика 3300 NSv Proximityor.

Технические вопросы и ответы

В1: Какие конкретные опции обозначает код конфигурации 00-55-05-02-00?
О1: Расшифровка следующая: 00 = вариант без резьбы, 55 = длина корпуса 5,5 дюйма, 05 = длина интегрированного кабеля 0,5 метра, 02 = коаксиальный разъём ClickLoc с миниатюрным кожухом, 00 = стандартное профилирование по одобрениям агентств.

В2: Можно ли напрямую подключить этот датчик 3300 NSv к стандартным удлинительным кабелям 3300 XL 5 мм/8 мм?
О2: Нет. Серия 3300 NSv использует другие электрические характеристики и согласованные импедансы по сравнению со стандартной серией 3300 XL. Его необходимо использовать только с удлинительными кабелями и модулями Proximityor, предназначенными для 3300 NSv.

В3: Способно ли интегрированное уплотнительное кольцо Viton выдерживать высокие перепады давления?
О3: Да, конфигурация уплотнения Viton специально рассчитана на перепады давления, чтобы предотвратить утечку технологического газа или горячего машинного масла через монтажное отверстие датчика.
