Обеспечение целостности сигнала: ключевая роль специализированных кабелей в системах промышленной автоматизации

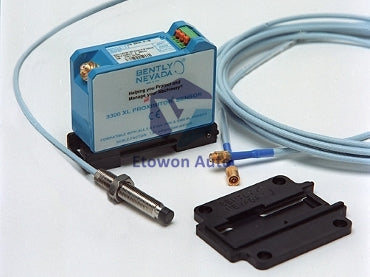

В мире промышленной автоматизации, где ПЛК и ДСК управляют сложными процессами, точность данных имеет первостепенное значение. Удивительно, но одной из самых частых причин сбоев являются не сложные контроллеры, а кабели, соединяющие датчики с системами мониторинга. В этой статье рассматривается, как высококачественные удлинительные кабели, такие как продукция лидера отрасли Bently Nevada, становятся незаметной основой надежного контроля вибрации и защиты оборудования на автоматизированных предприятиях.
Технический разбор: основные характеристики кабелей для суровых условий
Системы автоматизации требуют компонентов, способных выдерживать нагрузки. Для удлинительных кабелей это означает характеристики, превосходящие стандартные промышленные нормы. Качественные кабели имеют двойной слой экранирования с покрытием более 90% для защиты от электромагнитных помех (ЭМП) от электродвигателей и частотных преобразователей. Кроме того, сопротивление проводника должно быть ниже 0,1 Ом на метр для точной передачи сигналов по таким критическим параметрам, как вибрация и положение.
Термостойкость — ещё один важный фактор. В то время как стандартные кабели работают в диапазоне от -40°C до +120°C, специализированные кабели с фторполимерной оболочкой выдерживают постоянные температуры до 200°C. Это необходимо для применения рядом с турбинами, реакторами или печами. Кроме того, использование материалов, таких как ПТФЭ или ФЭП, обеспечивает отличную стойкость к маслам, кислотам и растворителям, часто встречающимся в промышленной среде.
Практические решения: реальные примеры в автоматизации
Мониторинг турбин на электростанции: На немецкой теплоэлектростанции возникали постоянные помехи в сигнале при контроле паровой турбины, что осложняло прогнозное обслуживание. После установки высокотемпературных экранированных кабелей (аналогичных Bently Nevada 330702) инженеры зафиксировали снижение помех на 70%. В результате повысилась точность диагностики, что позволило точнее выполнять выравнивание и балансировку.
Защита компрессоров на морской платформе: На платформе в Северном море электромагнитные помехи от высоковольтного оборудования вызывали ложные срабатывания систем виброконтроля газовых компрессоров. Решением стало использование 10-метровых экранированных удлинительных кабелей. Это позволило сократить количество ложных тревог примерно на 40%, что увеличило интервалы планового обслуживания и повысило время безотказной работы.
Надежность электродвигателей в тяжёлой промышленности: На металлургическом заводе стандартные кабели датчиков быстро выходили из строя из-за постоянной вибрации. Переход на кабели с усиленной защитой от растяжения и прочной оболочкой (серия 330701) увеличил срок службы более чем на два года. Это напрямую снизило незапланированные простои и связанные с ними затраты на ремонт.
Рекомендации по выбору и монтажу
Выбор правильного кабеля требует тщательного планирования. Во-первых, всегда подбирайте длину кабеля в соответствии с маршрутом установки, чтобы избежать натяжения или излишнего провиса. Во-вторых, в условиях сильных электрических помех отдавайте предпочтение кабелям с надежным оплетённым экраном.
Правильный монтаж не менее важен. Избегайте резких изгибов с радиусом меньше минимально допустимого, обычно 25 мм, чтобы не повредить внутренние жилы. Перед соединением тщательно осматривайте и очищайте резьбовые соединения для обеспечения надежного и коррозионно-устойчивого контакта. Наконец, строго следуйте инструкциям производителя по окончательной сборке, чтобы сохранить целостность сигнала от датчика до системы.
Мнение эксперта: интеграция с современными системами управления
Развитие ПЛК и ДСК в сторону более интенсивной обработки данных, проявляющееся в росте IIoT и Индустрии 4.0, предъявляет повышенные требования к цепям передачи сигналов. Как специалист отрасли, я отмечаю, что слабое звено часто нарушает целостность всего потока данных. Инвестиции в кабели с высокой надежностью — это не расходы, а важное вложение в стабильность системы. Такие бренды, как Bently Nevada, Allen-Bradley и Emerson, задают стандарты, разрабатывая компоненты, соответствующие строгим промышленным сертификатам, таким как ATEX для взрывоопасных зон.
В будущем ожидается появление более «умных» кабелей с встроенными диагностическими функциями, что ещё больше сократит разрыв между физическим измерением и цифровым управлением. Пока же правильный выбор кабеля под условия эксплуатации остаётся одним из самых эффективных способов повышения надежности.
Техническое руководство по монтажу: пошаговая инструкция
1. Планирование и безопасность: Обесточьте оборудование. Проверьте, что тип кабеля (например, 330101 для общего применения, 330702 для высоких температур) соответствует требованиям датчика и условий эксплуатации.
2. Прокладка: Прокладывайте кабель вдали от силовых линий и источников ЭМП. В местах с высоким риском механических повреждений используйте защитные трубы.
3. Соединение: Надёжно затяните резьбовые соединители вручную (например, типа MIL-C-5015), затем дайте окончательный поворот ключом на четверть оборота. Избегайте перетяжки.
4. Защита от натяжения: Закрепите кабель с помощью подходящих зажимов рядом с точками соединения, чтобы избежать нагрузки на концы.
5. Проверка: После включения системы проверьте качество сигнала и исходные показатели в программном обеспечении мониторинга (например, GE Fanuc или Emerson PLC).
Часто задаваемые вопросы (FAQ)
В: Как выбрать между стандартным и высокотемпературным удлинительным кабелем?
О: Оцените температуру в месте установки. Если она постоянно превышает 120°C или связана с тепловым излучением от турбин или трубопроводов, необходим высокотемпературный кабель с фторполимерной оболочкой (например, 330702). Для общего контроля оборудования достаточно стандартного экранированного кабеля (например, 330101).
В: Можно ли использовать кабель большей длины и свернуть излишек в кольцо?
О: Не рекомендуется. Излишек кабеля, свернутый в кольцо, может выступать в роли антенны и улавливать электромагнитные помехи. Лучше заказать кабель, максимально точно соответствующий длине прокладки для оптимальной целостности сигнала.
В: Какую поддержку вы предоставляете для этих компонентов промышленной автоматизации?
О: Мы обеспечиваем круглосуточную техническую поддержку для брендов, которые представляем, включая Allen-Bradley, Bently Nevada, GE Fanuc, Emerson и ABB. Мы гарантируем быструю доставку через мировых партнёров, таких как DHL, FedEx и UPS, чтобы минимизировать время простоя.
