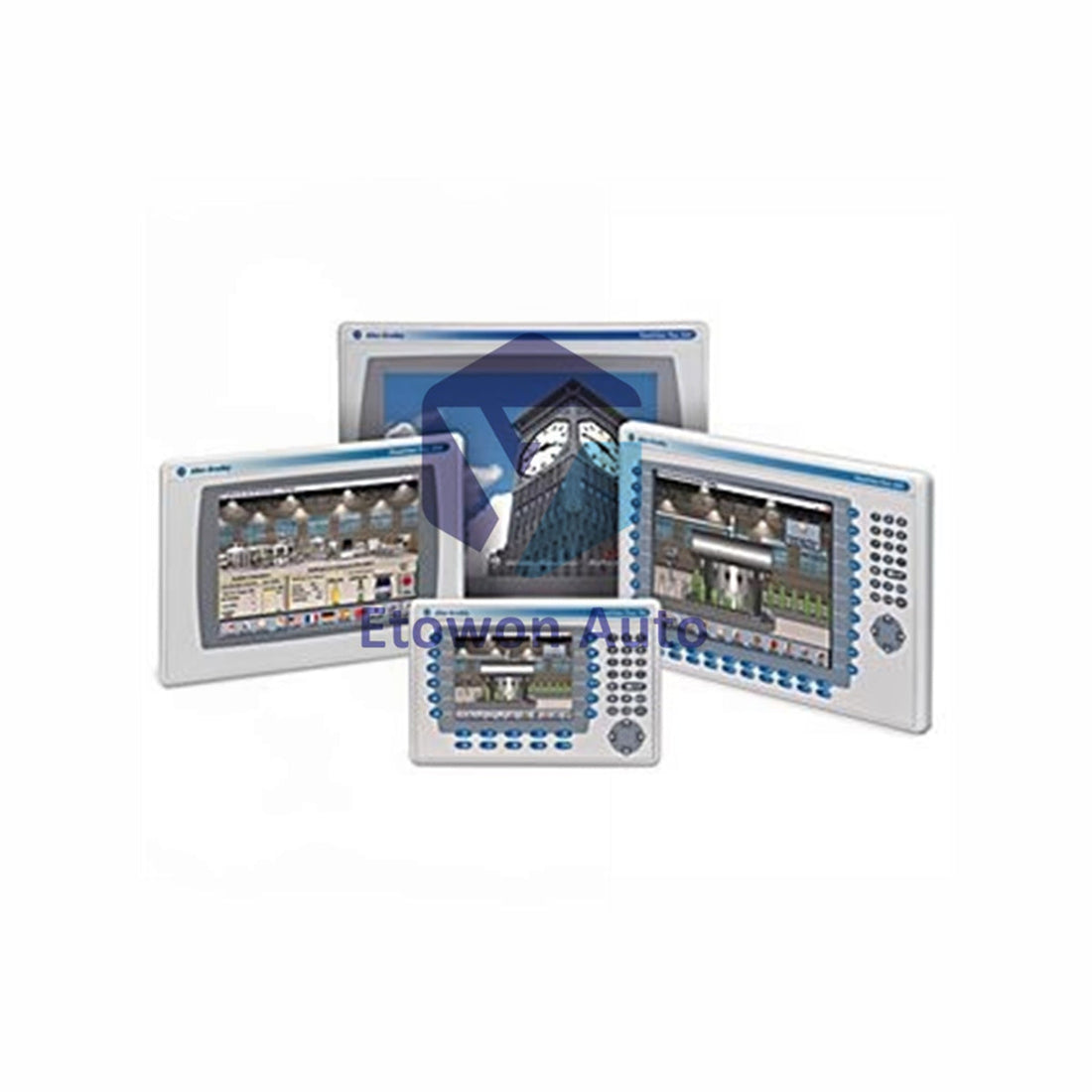

Панель оператора Allen-Bradley PanelView HMI (серия 2711)

Панели оператора Allen-Bradley PanelView 2711: Основы современных промышленных систем управления

Область автоматизации заводов требует надёжных и удобных интерфейсов для операторов. Серия Allen-Bradley PanelView 2711 от Rockwell Automation выделяется как первоклассное решение, обеспечивающее беспрепятственную связь между человеком-оператором и сложными системами управления ПЛК и РСУ. Эти промышленные панели оператора разработаны для надёжной работы в различных отраслях, включая производство, упаковку и непрерывное управление технологическими процессами.

Технические характеристики ключевых моделей панелей оператора

Серия предлагает универсальные модели для разных производственных задач. Сенсорная PanelView Plus 2711P и модель с кнопочной панелью 2711C предоставляют гибкие варианты.

• PanelView Plus 2711P-T7C (7-дюймовый сенсорный экран):
  • Оснащена 7-дюймовым TFT-дисплеем с разрешением 800 x 480 пикселей.
  • Использует резистивный сенсорный экран и центральный процессор с частотой 400 МГц.
  • Включает 128 МБ оперативной памяти и 256 МБ флеш-памяти для хранения приложений.
  • Интерфейсы связи: один RS-232, один RS-485 и Ethernet-порт 10/100 Мбит/с.
  • Предназначена для работы в диапазоне температур от 0°C до 50°C.
• PanelView Plus 2711P-T10C (10-дюймовый сенсорный экран):
  • Оснащена большим 10,4-дюймовым экраном с разрешением 800 x 600 пикселей.
  • Работает на более быстром процессоре с частотой 600 МГц, 256 МБ оперативной и 512 МБ флеш-памяти.
  • Добавлен USB 2.0 порт для удобной передачи проектов и регистрации данных.
• PanelView Component 2711C (кнопочная панель):
  • Доступна с экранами 5,7, 10,4 и 15 дюймов.
  • Включает 24 физических функциональных клавиши для надёжного ввода в условиях сильной вибрации.
  • Прочная конструкция идеально подходит для суровых условий производственных цехов.

Бесшовная интеграция с программным обеспечением FactoryTalk

Эти панели оператора раскрывают весь свой потенциал благодаря глубокой интеграции с платформой FactoryTalk View от Rockwell. Такое взаимодействие обеспечивает надёжное подключение к программируемым логическим контроллерам ControlLogix и CompactLogix. Кроме того, операторы могут использовать FactoryTalk ViewPoint для безопасного удалённого мониторинга и доступа. Набор программных средств также предлагает мощные инструменты для комплексного управления сигналами тревоги и ведения исторических данных, что важно для оптимизации процессов и технического обслуживания.

Широкие возможности связи и поддержки протоколов

Связь — ключевой элемент конструкции PanelView 2711. Панели поддерживают EtherNet/IP для управления в реальном времени и обмена данными в современных сетях. Для интеграции с устаревшими системами предусмотрена поддержка протоколов DF1, DH-485 и Modbus RTU. Такая многопротокольная совместимость позволяет использовать панель оператора в качестве универсального шлюза в гибридных автоматизированных системах, сохраняя вложения в существующее оборудование.

Созданы для суровых промышленных условий

Надёжность — обязательное требование для промышленных условий. Серия PanelView 2711 имеет корпуса с классом защиты NEMA 4X/IP66, что обеспечивает пыленепроницаемость и защиту от водяных струй. Для экстремальных климатических условий доступны модели с расширенным температурным диапазоном от -20°C до 60°C. Кроме того, устройства прошли испытания на выдерживание ударов до 50g и вибраций до 5g, что гарантирует непрерывную работу в сложных условиях рядом с тяжёлым оборудованием.

Практические сценарии применения и примеры

Практическая ценность этих панелей оператора лучше всего проявляется в примерах использования:

• Управление сборочной линией автомобилей: Крупный автопроизводитель внедрил 10-дюймовые терминалы PanelView Plus на новой сборочной линии. Панели обеспечивают отображение статуса более 200 роботизированных станций и конвейерных систем, интегрируясь с ПЛК CompactLogix. Это позволило сократить время простоя линии на 15% за счёт ускоренной диагностики.
• Порционная обработка пищевых продуктов и напитков: Молочный завод использует 7-дюймовые панели PanelView для управления пастеризацией и смешиванием. Интерфейсы отображают критические значения температуры и давления с датчиков Emerson Rosemount и управляют клапанами через ПЛК Allen-Bradley. Точное управление рецептами через панель оператора повысило однородность партий примерно на 12%.
• SCADA для очистки воды: В муниципальном водоочистном сооружении терминалы PanelView служат локальными рабочими станциями в составе распределённой системы управления (РСУ). Они контролируют давление насосов, уровни дозирования химикатов с приводов ABB и уровни в резервуарах, обеспечивая локальное управление с передачей данных на центральный SCADA-сервер для общего управления предприятием.

Руководство по установке и настройке

Правильная установка — залог долгосрочной надёжности. Сначала выберите место крепления, удобное для обзора и доступа, избегая прямого воздействия чрезмерного тепла или влаги за пределами допустимых норм. Убедитесь, что все коммуникационные кабели (Ethernet, последовательные) проложены вдали от силовых линий высокого напряжения, чтобы избежать помех. При настройке с помощью FactoryTalk View ME логично организуйте теги из контроллера ControlLogix или CompactLogix и создайте удобную навигацию по экранам. Всегда тщательно проверяйте отображение сигналов тревоги и критические функции управления перед запуском. Не забывайте регулярно создавать резервные копии файлов приложений панели оператора.

Тенденции отрасли и взгляд автора

Тенденция в проектировании промышленных панелей оператора направлена на дисплеи с более высоким разрешением, усиление мер кибербезопасности и расширение возможностей веб-подключения для интеграции с промышленным интернетом вещей (IIoT). Серия PanelView 2711, особенно модели Plus со стандартным Ethernet и USB, хорошо подготовлена к этим изменениям. С точки зрения интегратора, ценность серии заключается в балансе производительности и прочности. Глубокая совместимость с экосистемой Rockwell сокращает время проектирования, что критично для экономической эффективности проектов. Однако для задач, требующих сложного анализа данных, часто рекомендуется сочетать панель оператора с более высокоуровневой SCADA или IIoT платформой.

Заключение: стратегический выбор для интерфейса системы управления

В итоге серия Allen-Bradley PanelView 2711 предлагает убедительное сочетание надёжного оборудования, бесшовной интеграции с программным обеспечением и универсальных средств связи. Для системных интеграторов и конечных пользователей, проектирующих или модернизирующих панели управления, эти панели оператора обеспечивают надёжный и масштабируемый интерфейс, повышающий видимость и эффективность работы множества машин и процессов.

Часто задаваемые вопросы (FAQ)

В1: Могут ли панели PanelView 2711 обмениваться данными с ПЛК других производителей, например Siemens или Schneider Electric?
О1: Да, через поддерживаемые последовательные протоколы, такие как Modbus RTU. Однако нативная интеграция EtherNet/IP и некоторые расширенные функции оптимизированы для ПЛК Allen-Bradley ControlLogix и CompactLogix. Для сложных систем с оборудованием разных производителей может потребоваться протокольный шлюз.

В2: Какую поддержку и логистику я могу ожидать от вашей компании?
О2: Мы предоставляем круглосуточную техническую поддержку для продаваемой продукции. Будучи официальным дистрибьютором ведущих брендов, включая Allen-Bradley, Bently Nevada, GE Fanuc, Emerson и ABB, мы гарантируем оригинальные комплектующие и профессиональные консультации. Осуществляем доставку по всему миру воздушным транспортом и сотрудничаем с крупными перевозчиками, такими как DHL, FedEx и UPS, чтобы обеспечить своевременное выполнение ваших проектов.

В3: Подходит ли резистивный сенсорный экран моделей 2711P для работы во влажных условиях или операторам в перчатках?
О3: Резистивные сенсорные экраны можно использовать с помощью стилуса, в перчатках или пальцем, что делает их универсальными для промышленного применения. Для условий с постоянной высокой влажностью важно, чтобы герметичность корпуса NEMA 4X была сохранена. Модель с механической клавиатурой 2711C является отличной альтернативой для зон с повышенной влажностью или сильной вибрацией, где сенсорный ввод может быть менее надёжным.
