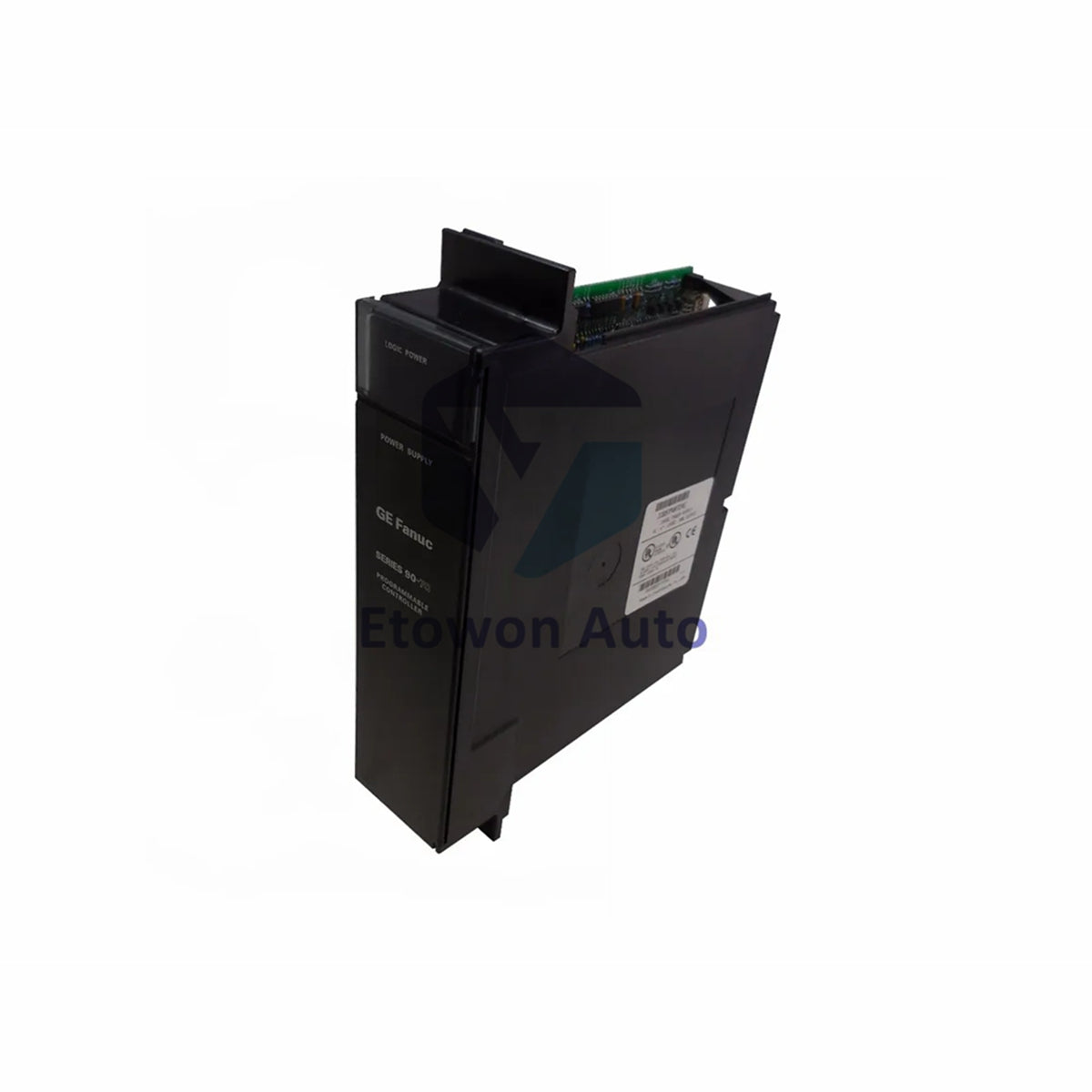

ماژول تغذیه 24 ولت DC مدل IC697PWR724 از GE Fanuc سری 90-70، توان 90 وات، نو

بررسی محصول

ماژول منبع تغذیه رک‌مونت ۹۰ واتی GE Fanuc IC697PWR724 برای کنترل‌کننده‌های منطقی برنامه‌پذیر سری ۹۰-۷۰ و رک‌های یکپارچه سازگار با VME طراحی شده است. این ماژول با ورودی نامی ۲۴ ولت DC، وزنی حدود ۱.۷۵ کیلوگرم (۳.۸۶ پوند) دارد و مستقیماً به اسلات چپ‌ترین قسمت شاسی از طریق کانکتور بک‌پلن ۴۸ پین نصب می‌شود. این ماژول سه ریل خروجی DC بسیار تنظیم‌شده را برای پشتیبانی از منطق پردازش محلی یا توسعه دو رک از طریق کابل اتصال ارائه می‌دهد، به شرطی که مجموع مصرف سیستم در محدوده بار ایمن باقی بماند.

مزایای فنی اصلی

• انعطاف‌پذیری توان دو رک: قادر به راه‌اندازی پیکربندی تک رک یا توزیع خروجی‌های چند ریل DC در دو رک متصل به هم به‌طور همزمان از طریق کابل.
• چگالی خروجی جریان بالا: توان پاک و سطح منطقی را در سه خط ولتاژ جداگانه (۵ ولت، ۱۲ ولت و -۱۲ ولت) ارائه می‌دهد تا به‌راحتی معماری‌های ورودی/خروجی صنعتی پرمصرف را پشتیبانی کند.
• حفاظت صنعتی از برق: مجهز به محافظت فعال در برابر ولتاژ و جریان بیش از حد، همراه با آستانه انرژی جریان ورودی ۲۲ ژول، برای حفاظت کامل از قطعات الکترونیکی داخلی در برابر نوسانات خطرناک خط برق.

مشخصات فنی

راهنمای نصب و مهندسی

• محل قرارگیری اسلات: واحد ۱.۷۵ کیلوگرمی را محکم در اسلات سمت چپ رک سری ۹۰-۷۰ یا VME قرار دهید. اطمینان حاصل کنید که کانکتور ۴۸ پین پشت‌صفحه کاملاً با گیرنده درگیر شده باشد قبل از محکم کردن تمام سخت‌افزارهای نصب ترمینال.
• گسترش دو رک: هنگام تأمین برق برای شاسی ثانویه، سیستم‌ها را با کابل رابط مشخص شده به هم متصل کنید. جریان مداوم هر دو رک را محاسبه کنید تا مجموع کل به‌طور دقیق زیر بودجه توان ۹۰ وات باقی بماند.
• محدودیت‌های حرارتی: دمای محیط اطراف را کنترل کنید تا در بازه ۰ تا ۶۰ درجه سانتی‌گراد باقی بماند. اگر شرایط میدانی از ۶۰ درجه سانتی‌گراد فراتر رود، باید کاهش ظرفیت سیستم اعمال شود تا ایمنی عملیاتی پایه حفظ شود.

سؤالات متداول فنی

سؤال ۱: محدودیت‌های جریان خروجی مشخص برای ریل‌های برق DC چیست؟
پاسخ ۱: این ماژول خروجی‌های ۵ ولت DC با جریان ۲۶ آمپر، ۱۲ ولت DC با جریان ۴ آمپر و –۱۲ ولت DC با جریان ۲ آمپر ارائه می‌دهد، به شرطی که بار ترکیبی همزمان از آستانه ۹۰ وات تجاوز نکند.

سؤال ۲: IC697PWR724 چگونه افت‌های لحظه‌ای ولتاژ میدان را مدیریت می‌کند؟
پاسخ ۲: این ماژول زمان عبور ۱۰ میلی‌ثانیه‌ای یکپارچه‌ای در ورودی ۲۰ ولت DC فراهم می‌کند که در طول افت ولتاژهای کوتاه، توالی ثبت سیستم و منطق پردازنده را به‌طور پایدار حفظ می‌کند.

سؤال ۳: آیا این ماژول ۲۴ ولت DC می‌تواند ورودی‌های صنعتی ناپایدار را به‌طور ایمن بپذیرد؟
پاسخ ۳: بله. این ماژول به‌طور قابل اطمینان در بازه ولتاژ ورودی گسترده‌ای از ۱۸ تا ۳۲ ولت DC کار می‌کند و نوسانات معمول باتری و تغییرات ناگهانی ژنراتور را به‌صورت پویا هموار می‌سازد.
