کابل افزایش بنتلی نوادا 330877-080-36-00 به طول 8.0 متر

مروری بر محصول

330877-080-36-00 یک کابل توسعه اصلی و با عملکرد بالا 3300 XL با قطر ۵۰ میلی‌متر است که توسط بنتلی نوادا (شرکت بیکر هیوز) طراحی شده است. این قطعه صنعتی بخشی ضروری از سیستم ترنسدیوسر مجاورت ۳۳۰۰ XL با کیفیت برتر است که به طور جهانی برای نظارت بر شاخص‌های حیاتی سلامت ماشین‌آلات مانند نیروی محوری، لرزش بلبرینگ فیلم مایع و موقعیت شفت استفاده می‌شود. این کابل بدون زره ۸.۰ متری با روکش سه‌محوره FluidLoc مقاوم ساخته شده و به عنوان پیوند الکتریکی حیاتی برای انتقال سیگنال‌های جریان گردابی فرکانس بالا از پروب مجاورت ۵۰ میلی‌متری به ماژول سنسور Proximitor از راه دور عمل می‌کند. این واحد کاملاً نو در بسته‌بندی اصلی کارخانه نگهداری شده و دارای گارانتی کامل ۱۲ ماهه کارخانه است و وزن خالص حمل و نقل سخت‌افزار آن تقریباً ۱.۳۵ پوند (حدود ۰.۶۱ کیلوگرم) برای هر مجموعه توسعه یافته است.

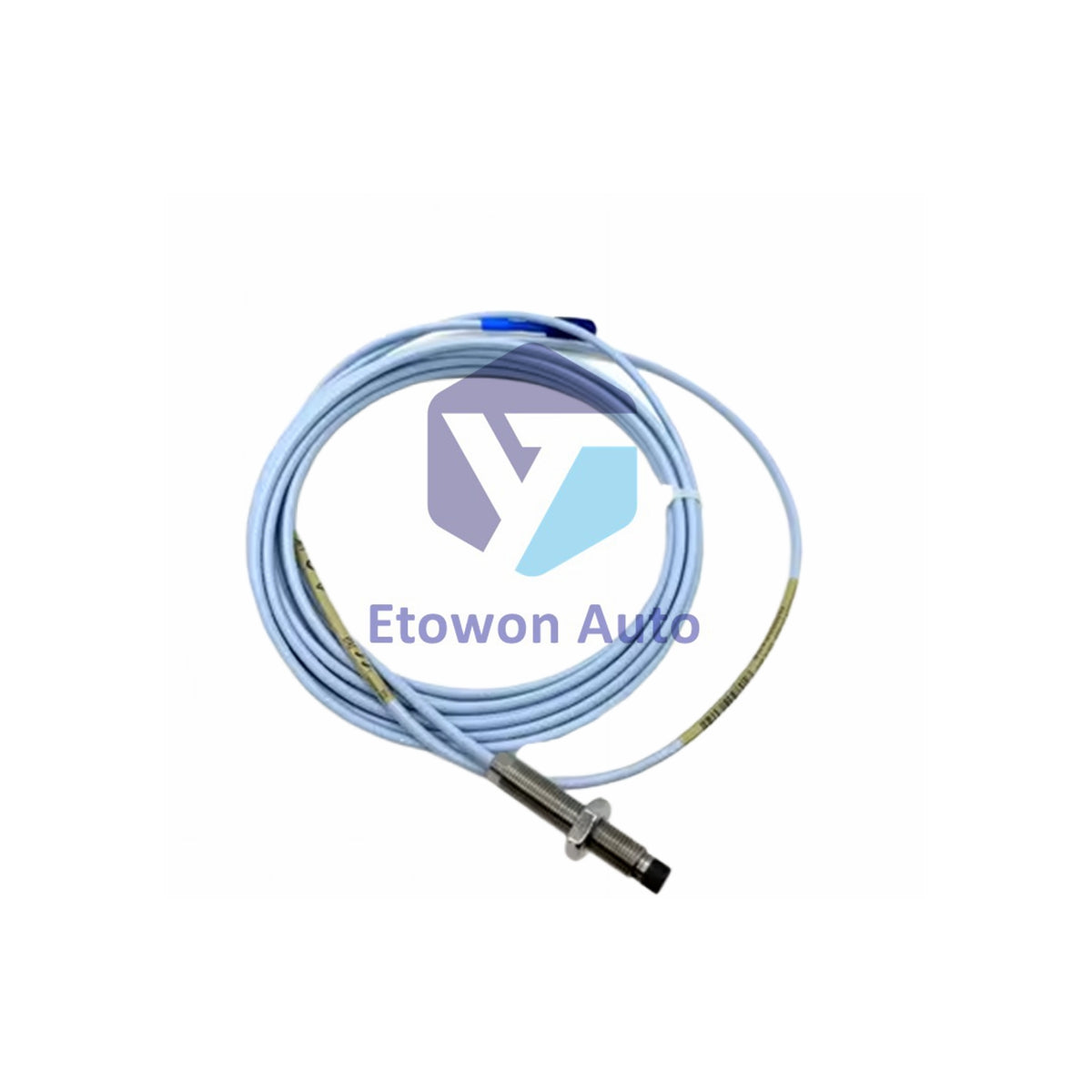

تصویر برجسته ساختار سبک و بسیار انعطاف‌پذیر خط توسعه بدون زره ۳۳۰۰ XL را نشان می‌دهد. درپوش‌های محافظ از کانکتورهای مینیاتوری کواکسیال با دقت بالا در برابر گرد و غبار و تماس مکانیکی هنگام حمل و نصب محافظت می‌کنند، در حالی که روکش آبی روشن تخصصی، موانع داخلی پیشرفته FluidLoc را در خود جای داده است.

مزایای فنی اصلی

• فناوری کابل FluidLoc: از طراحی پیشرفته مانع داخلی استفاده می‌کند که از نفوذ مایعات فرآیندی، روغن‌های روان‌کننده یا بخارات شیمیایی به داخل کابل و پنل کنترل در صورت سوراخ شدن یا آسیب دیدن روکش خارجی جلوگیری می‌کند.
• شیلد سه‌محوره با کیفیت بالا: ساخته شده با ساختار سه‌محوره ۷۵ اهمی عایق‌بندی شده با پلی‌فلوئوروآلکوکسی‌اتیلن (PFA). این ساختار چندلایه تضمین‌کننده جداسازی استثنایی تداخل متقابل و محافظت از سیگنال‌های کم دامنه در برابر تداخل الکترومغناطیسی شدید صنعتی (EMI) است.
• برد ۸.۰ متری توسعه یافته: فاصله پایه طولانی‌تری فراهم می‌کند که امکان نصب جعبه‌های اتصال را دورتر از بدنه‌های ماشین‌های پر لرزش و سخت فراهم می‌کند و در عین حال انتقال سیگنال را بدون نقص حفظ می‌کند.
• مقاومت حرارتی بسیار بالا در عملکرد: به طور خاص برای عملکرد بی‌نقص در محیط‌های با دمای محیط از -۵۱ درجه سانتی‌گراد تا +۲۰۰ درجه سانتی‌گراد (-۳۱ درجه فارنهایت تا +۳۹۲ درجه فارنهایت) رتبه‌بندی شده است، که آن را برای دماهای بسیار بالا در داخل محفظه‌های توربین بخار، کمپرسورهای گاز و اسکیدهای پمپ صنعتی ایده‌آل می‌کند.

مشخصات فنی

شکست مدل شماره

شماره قطعه 330877-080-36-00 مطابق با تعاریف ماتریس مهندسی استاندارد بنتلی نوادا:

• 330877: کد پلتفرم اصلی محصول برای سیستم کابل افزایش طول 3300 XL با قطر ۵۰ میلی‌متر و دقت بالا.
• 080: مشخص‌کننده طول خط سیگنال فعال و خام به طول دقیق ۸.۰ متر است.
• 36: انتخاب طرح اختصاصی کابل FluidLoc که مقاومت شیمیایی بالا و موانع جذب مایعات را بدون داشتن لوله فلزی قفل‌شونده خارجی فراهم می‌کند.
• 00: پیکربندی الکتریکی استاندارد بدون تأییدیه‌های سازمانی متصل به بلوک حمل و نقل کارخانه.

راهنمای نصب و تنظیم حلقه

• قانون تعادل طول کل تنظیم: برای دقت سیستم حیاتی است: طول ترکیبی کابل افزایش طول و سیم داخلی پروب مجاورت باید دقیقاً برابر با طول کل کالیبره شده مورد نیاز حسگر 3300 XL Proximitor شما باشد (معمولاً کل سیستم حلقه ۹.۰ متر است). به عنوان مثال، ترکیب این کابل افزایش طول ۸.۰ متری با پروب ۱.۰ متری یک حلقه مطابقت یافته کامل ۹.۰ متری ایجاد می‌کند. ترکیب طول‌ها باعث تغییر امپدانس سیستم شده و باعث انحراف قابل توجه کالیبراسیون یا خطاهای سیستم می‌شود.
• محافظت مکانیکی کانکتور کواکسیال: هنگام اتصال رابط‌های کواکسیال مینیاتوری مراقب باشید. از سفت کردن بیش از حد یا پیچاندن پین هادی مرکزی خودداری کنید که می‌تواند وضوح سیگنال را کاهش دهد. از آنجا که کابل بدون زره 8.0 متری وزن سبکی معادل 1.35 پوند دارد، باید در طول مسیر خود با گیره‌های نرم مهار شود تا از ضربه مکانیکی یا کشش کانکتور در مناطق پر تلاطم ماشین جلوگیری شود. بنتلی نوادا توصیه می‌کند اتصال نهایی را با نوار سیلیکونی خودچسب بپیچید تا اتصال در برابر آلودگی روغن محافظت شود.
• محدودیت‌های حداقل شعاع خم: هنگام عبور کابل FluidLoc 8.0 متری از خطوط لوله یا سینی کابل، حداقل شعاع خم توصیه شده کارخانه را حفظ کنید. خم‌های تنگ یا گوشه‌های تیز می‌توانند هندسه عایق داخلی PFA را تغییر داده، امپدانس خط 75 اهم را دگرگون کرده و موج‌های ناخواسته اندازه‌گیری را ایجاد کنند.

سؤالات متداول فنی

Q1: چرا مقادیر مقاومت DC برای این مدل نسبت به پیکربندی‌های کوتاه‌تر بالاتر است؟
A1: مقاومت DC کابل متناسب با طول افزایش می‌یابد. از آنجا که این مجموعه 8.0 متری است، مقاومت هادی مرکزی به طور طبیعی بالاتر (2.0 ± 0.5 اهم) از کابل استاندارد 4.0 متری (1.0 ± 0.25 اهم) است. تکنسین‌های میدانی باید هنگام بررسی حلقه، این مقادیر خاص طول را برای تأیید دقیق یکپارچگی خط در نظر بگیرند.

Q2: مزیت اصلی طراحی FluidLoc (گزینه 36) نسبت به کابل توسعه استاندارد چیست؟
A2: کابل‌های استاندارد مانند نی عمل می‌کنند اگر روکش بیرونی بریده شود، اجازه می‌دهند روغن تحت فشار، رطوبت یا مواد شیمیایی از طریق بافت داخلی حرکت کنند. کابل‌های FluidLoc دارای موانع داخلی هستند که از عبور گازها و مایعات از داخل کابل جلوگیری می‌کنند و جعبه‌های اتصال و پنل‌های اتاق کنترل شما را در برابر مایعات فرآیندی خطرناک محافظت می‌کنند.

Q3: آیا نسخه بدون زره با طراحی سبک 1.35 پوندی خود دوام ساختاری بالایی ارائه می‌دهد؟
A3: بله. روکش PFA مقاومت بالایی در برابر سایش مکانیکی، برش و روغن‌های سخت ماشین‌آلات دارد. با این حال، اگر مسیر نصب شما مستقیماً در معرض ذرات فلزی پرتابی، تردد پاهای کارگران یا ضربات شدید محیطی قرار دارد، نسخه زره‌دار (مانند گزینه -37 با زره فولاد ضدزنگ) برای افزایش محافظت فیزیکی توصیه می‌شود.
