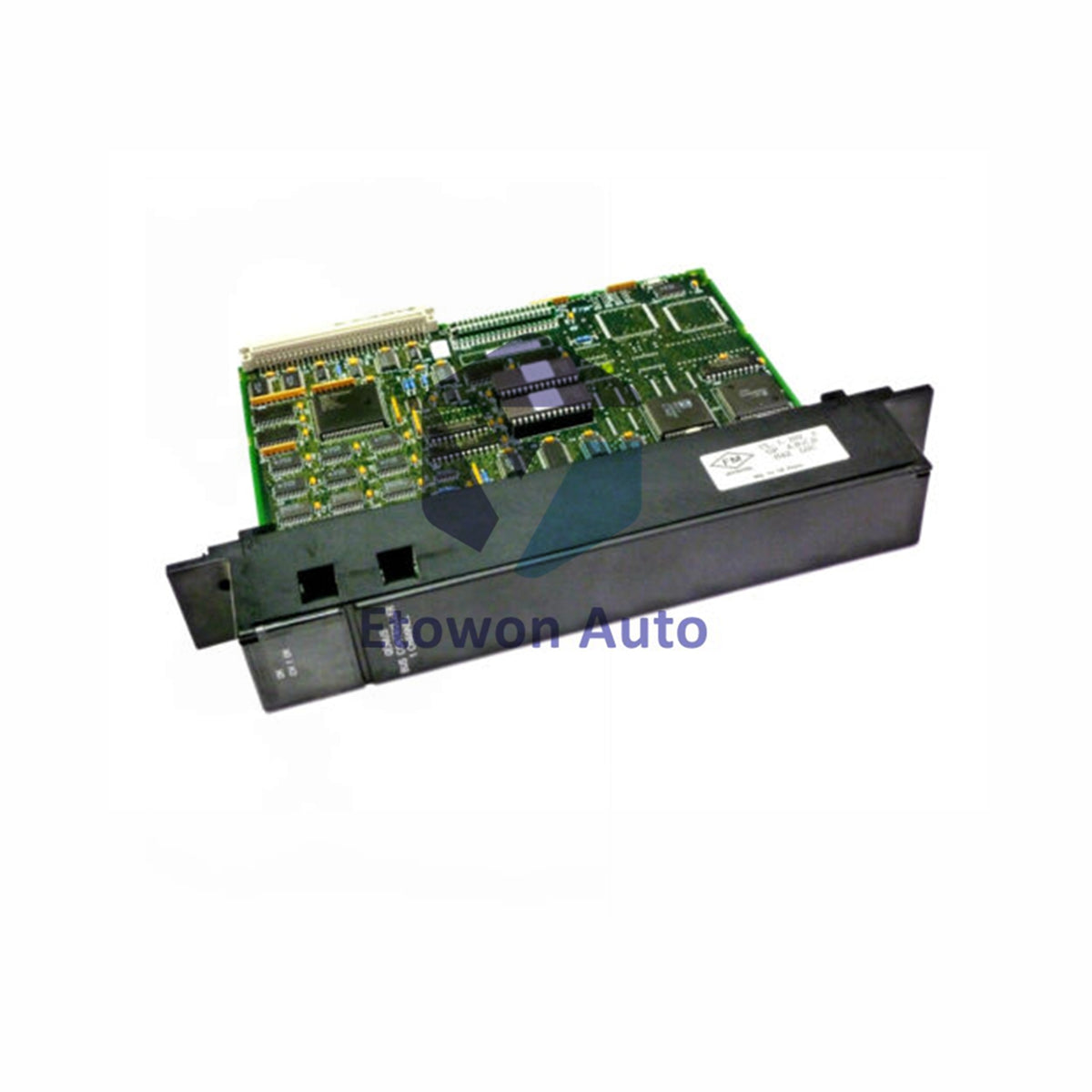

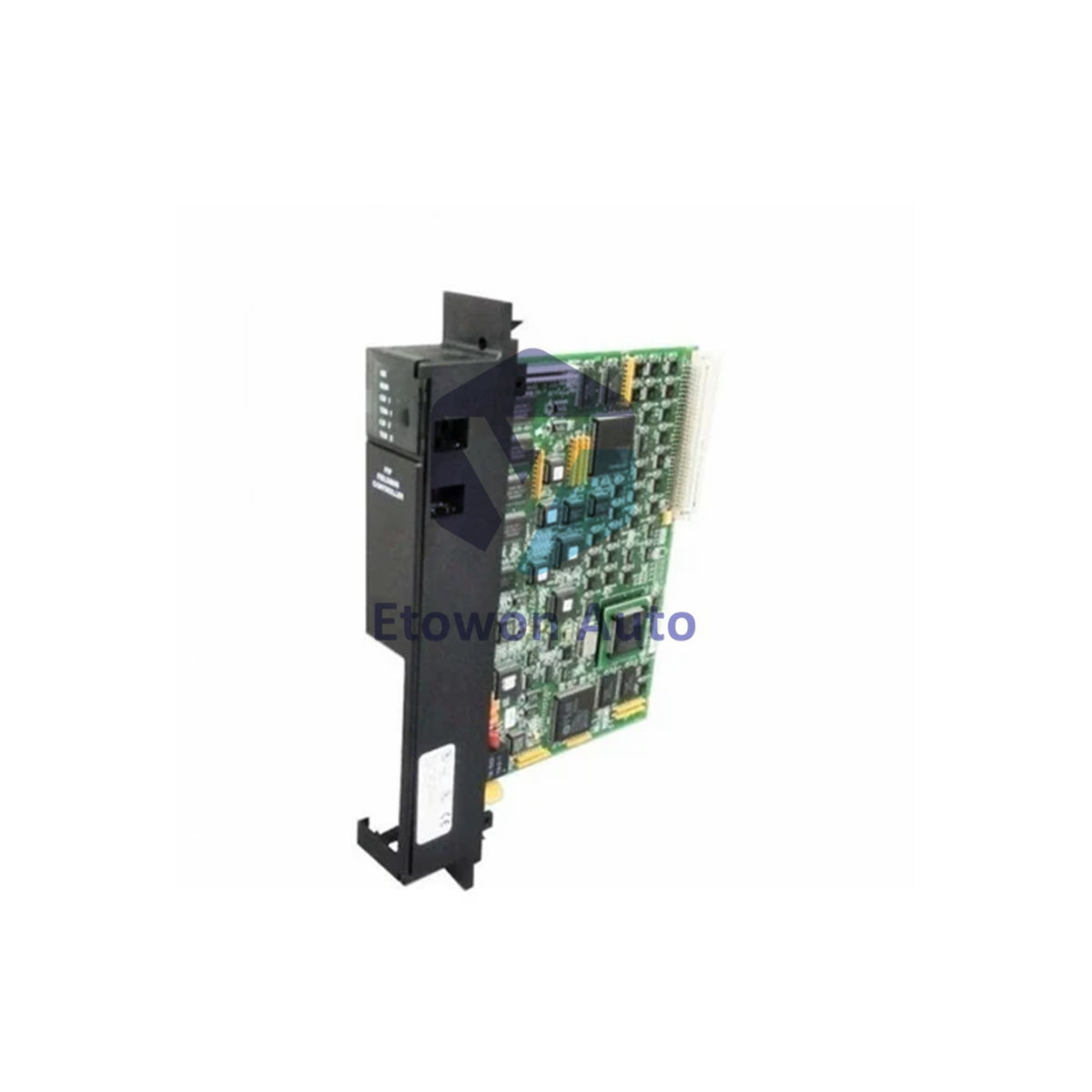

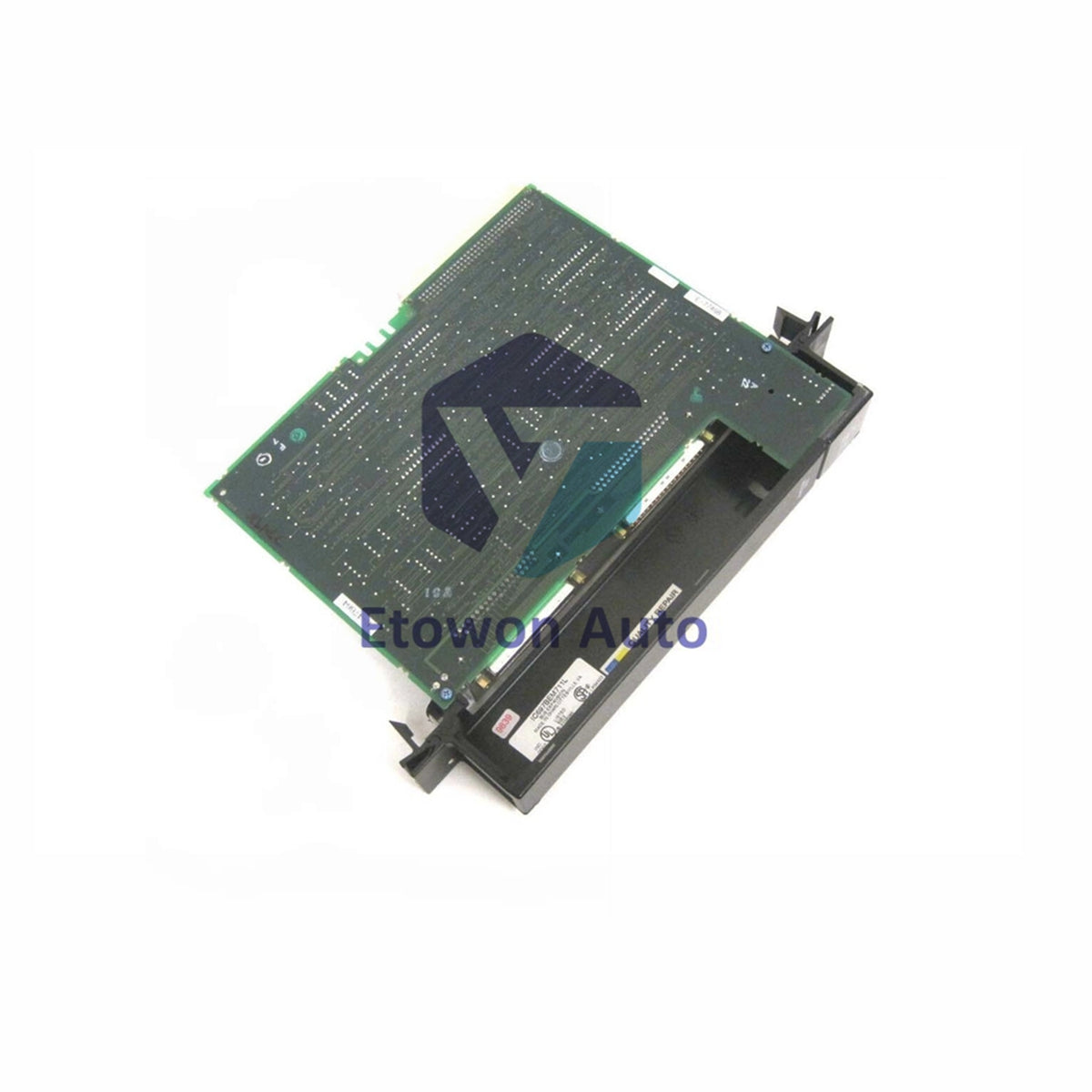

ماژول دیتاگرام همتا به همتا PLC مدل IC697BEM734 GE 90-70

مروری بر محصول

IC697BEM734 یک کنترلر باس Genius صنعتی و مقاوم (GBC) است که توسط GE Fanuc برای پلتفرم کنترل‌کننده منطقی برنامه‌پذیر (PLC) سری 90-70 ساخته شده است. این ماژول تک شکاف به عنوان یک دروازه ارتباطی هوشمند عمل می‌کند و شبکه‌های توزیع‌شده غیرمتمرکز را با استفاده از بلوک‌های ورودی/خروجی Genius IC660 و IC661 مدیریت می‌کند. با وزن 1.81 کیلوگرم، ارتباطات پیچیده میدانی را از واحد پردازش مرکزی خارج می‌کند و پیام‌رسانی همتا به همتا قطعی، جمع‌آوری داده‌های گسترده و تشخیص‌های بلادرنگ کارخانه را در برنامه‌های اتوماسیون صنعتی سنگین تسهیل می‌کند.

مزایای فنی اصلی

• توضیح دقیق منطق پسوند:
  • IC697: تطابق مستقیم فرم‌فاکتور سخت‌افزاری با رک VME سری 90-70 با ظرفیت بالا از GE Fanuc را برقرار می‌کند.
  • BEM: ماژول را به عنوان ماژول توسعه باس که برای هماهنگی شبکه میدانی ساخته شده است، شناسایی می‌کند.
  • 734: نمایانگر هسته عملیاتی خاص و نسخه فرم‌ویر در خط رابط Genius است.
• رابط بلوک چندمنظوره: به طور خاص برای عمل به عنوان لینک ارتباطی اصلی برای بلوک‌های هوشمند ورودی/خروجی قدیمی Genius IC660 و IC661 طراحی شده است و سرمایه‌گذاری‌ها در زیرساخت‌های میدانی موجود را حفظ می‌کند.
• تنظیمات انعطاف‌پذیر بیت‌ریت: با سرعت انتقال پیش‌فرض 153.6 کیلوبیت بر ثانیه کار می‌کند و امکان پیکربندی‌های سفارشی فیلدباس را از طریق نرم‌افزار سیستم فراهم می‌کند تا تعادل بین کل توان داده و فاصله خطوط شبکه فیزیکی برقرار شود.
• پیام‌رسانی پیشرفته دیتاگرام: از روش‌های ساختاریافته ارتباطی شامل پخش داده‌های جهانی، توالی‌های کنترل هدایت‌شده و پیکربندی‌های دیتاگرام همتا به همتا برای شبکه‌بندی کارآمد استفاده می‌کند.

مشخصات فنی

راهنمای نصب و نگهداری

پروتکل‌های وارد کردن و نشستن شاسی

اطمینان حاصل کنید که تمام برق اصلی و کمکی به رک شاسی سری 90-70 کاملاً قبل از دست زدن قطع شده باشد. لبه کارت ماژول IC697BEM734 را با راهنمای فیزیکی هر شکاف موجود در رک تراز کنید. به طور محکم فشار دهید تا پین‌های بک‌پلین کاملاً جا بیفتند، سپس پیچ‌های سخت‌افزاری بالایی و پایینی شاسی را محکم کنید تا مسیر اتصال به زمین برقرار شود.

اتصال فیلدباس و ابزار دستی

خط اصلی صنعتی ورودی را به بلوک اتصال ترمینال PL3 مشخص شده روی صفحه ماژول متصل کنید. اگر نیاز به اسکن‌های تشخیصی در سطح میدانی یا پیکربندی دستی گره‌ها باشد، یک مانیتور دستی Genius (HHM) خارجی را مستقیماً به پورت رابط تشخیصی PL1 اختصاصی وصل کنید بدون اینکه تراکنش‌های بک‌پلین مختل شود.

آگاهی از وضعیت عملیاتی LED

نظارت مداوم بر سه LED وضعیت پنل جلویی تعبیه شده را حفظ کنید تا عیب‌یابی سیستم ساده شود. LED قدرت ولتاژ پایدار بک‌پلین از ریل 5 ولت را تأیید می‌کند. LED فعال به صورت ریتمیک چشمک می‌زند تا انتقال دیتاگرام فعال در حلقه Genius را نشان دهد، در حالی که LED خطا به رنگ قرمز ثابت روشن می‌شود تا نشان‌دهنده تایم‌اوت ارتباطی بدون پاسخ یا خرابی داخلی چیپ محلی باشد.

مزایای مهندسی

• طراحی حرارتی پایدار: ساخته شده برای تحمل دماهای طولانی مدت پنل صنعتی از –20 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد، جلوگیری از انحراف عملکرد یا قطع ارتباط در شرایط سخت کارخانه.
• ارتقاء شبکه مستقل: بهینه‌سازی شبکه را با استفاده از اسکریپت‌های پیکربندی تخصصی MS-DOS ساده می‌کند و به مهندسان اجازه می‌دهد آدرس گره پیش‌فرض را از 31 به آدرس دیگری تغییر دهند بدون اینکه قطعات سخت‌افزاری را تغییر دهند.
• مصرف کم سیستم: جریان پایدار 1.3 آمپر در 5 ولت DC می‌کشد و مصرف حداکثر توان را زیر 6.5 وات نگه می‌دارد تا گرمای تولید شده در محفظه‌های مهر و موم شده و بدون تهویه را به حداقل برساند.
• قاب بسیار قابل اعتماد: در یک محفظه محافظ مقاوم به وزن 1.81 کیلوگرم قرار گرفته که برای عایق‌بندی مدارهای حساس داخلی در برابر تداخل الکترومغناطیسی صنعتی (EMI) و گرد و غبار محیطی طراحی شده است.

سؤالات متداول فنی

Q1: آیا این کنترلر باس می‌تواند همزمان با کارت‌های شبکه دیگر در همان رک سری 90-70 کار کند؟
A1: بله. پلتفرم VME سری 90-70 از پیکربندی چندماژوله پشتیبانی می‌کند. می‌توانید چندین کنترلر IC697BEM734 را در یک شاسی نصب کنید تا کانال‌های میدانی مستقل Genius بسازید، به شرطی که منبع تغذیه رک ظرفیت جریان کافی روی ریل 5 ولت DC داشته باشد.

Q2: آیا IC697BEM734 در صورت خرابی قطعه چیپ شبکه قابلیت تعویض داغ دارد؟
A2: خیر. طراحی بک‌پلین PLC سری 90-70 اجازه تعویض داغ (hot-swapping) در حالت روشن را نمی‌دهد. برداشتن یا تعویض ماژول در حالی که رک روشن است می‌تواند باعث ایجاد جرقه‌های الکتریکی، خراب شدن ترافیک داده فعال VME و آسیب دائمی به مدارهای داخلی ماژول شود.

Q3: چه نوع کابل‌هایی برای اتصال پورت میدانی PL3 به بلوک‌های راه دور توصیه می‌شود؟
A3: برای حفظ سرعت انتقال پایدار 153.6 کیلوبیت بر ثانیه، از کابل‌های جفت‌پیچ‌خورده شیلددار با کیفیت بالا و ظرفیت کم که به‌طور خاص برای شبکه‌های Genius طراحی شده‌اند استفاده کنید. اطمینان حاصل کنید که مقاومت‌های پایان خط مناسب با امپدانس مشخصه خط اصلی مطابقت دارند تا از بازتاب سیگنال جلوگیری شود.
