گیرنده باس Genius سری 90-70 GE Fanuc مدل IC697BEM733

بررسی محصول

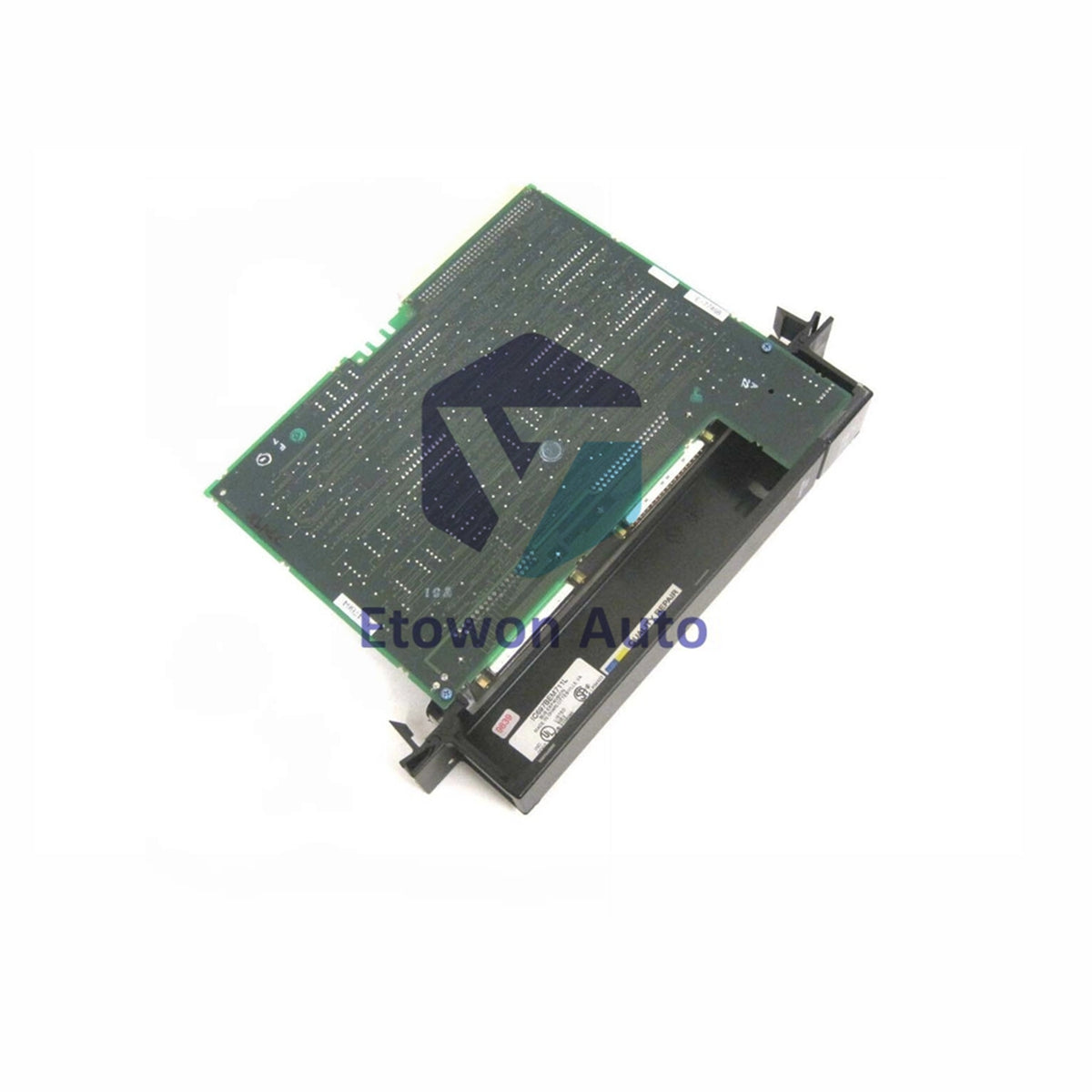

IC697BEM733 یک ماژول اسکنر ورودی/خروجی از راه دور با عملکرد بالا است که توسط GE Fanuc (اکنون Emerson Automation) برای سیستم کنترل‌کننده منطقی برنامه‌پذیر سری 90-70 توسعه یافته است. این برد شبکه هوشمند که تنها یک اسلات مکانیکی در شاسی راه دور IC697 اشغال می‌کند، یک رک راه دور را مستقیماً از طریق باس امن Genius I/O به کنترل‌کننده اصلی متصل می‌کند. با وزن تنها 0.24 کیلوگرم، این ماژول ترجمه داده‌های با چگالی بالا و در زمان واقعی بین ورودی‌ها/خروجی‌های سطح میدانی و پردازنده مرکزی CPU را در شبکه‌های گسترده کارخانه‌های صنعتی فراهم می‌کند.

مزایای فنی اصلی

• توپولوژی‌های انعطاف‌پذیر شبکه Genius: مدیریت تنظیمات باس دِیزی‌چین تک‌سر یا افزونه‌ای بر روی رسانه‌های فیزیکی مختلف، شامل زوج سیم تابیده محافظت‌شده استاندارد، Twinax با عملکرد بالا، یا خطوط فیبر نوری مقاوم در برابر نویز.
• برد کابل میدانی گسترده: پشتیبانی از استقرار زیرساخت‌های دوربرد، با حداکثر طول حلقه عملیاتی تا 7500 فوت در سرعت‌های ارتباطی پایین‌تر برای پوشش دادن بخش‌های پردازشی گسترده.
• مجموعه جامع تشخیص عیب: استفاده از آرایش سه‌گانه LED روی برد ("Module OK"، "I/O Enabled" و "Bus Active") که به تکنسین‌های میدانی اجازه می‌دهد بدون دسترسی به ترمینال، سلامت شبکه و وضعیت اسلات را فوراً بررسی کنند.

مشخصات فنی

کاربردهای صنعتی

• اتوماسیون توزیع شده پتروشیمی: اتصال ماتریس‌های حسگر جداشده و گروه‌های شیر دیجیتال در سکوهای نفتی فراساحلی یا مزارع مخازن بین تأسیسات به اتاق‌های کنترل اصلی.
• کارخانه‌های مونتاژ خودرو: هماهنگی رک‌های ورودی/خروجی پراکنده در طول سیستم‌های رنگ‌آمیزی وسیع خودرو و سلول‌های جوشکاری خودکار بدون نیاز به کابل‌کشی چند هسته‌ای سنگین.
• توزیع تصفیه آب: اتصال زیرشاسی‌های ایستگاه پمپاژ محلی در انبارهای دورافتاده به کامپیوترهای مرکزی پردازش آب.
• فرآوری کارخانه خمیر و کاغذ: نظارت بر معیارهای عملیاتی با چگالی بالا در محیط‌های گرم و خورنده با امکان قرار دادن شاسی‌های توزیع شده نزدیک‌تر به تجهیزات مکانیکی خام.

سیم‌کشی و نصب

• تراز کردن اسلات شاسی: برد را محکم در مسیرهای راهنمای داخل رک راه دور سری 90-70 قرار دهید. اطمینان حاصل کنید که قفل‌های بالا و پایین به طور محکم در جای خود کلیک کنند قبل از اتصال کانکتورهای میدانی.
• مطابقت امپدانس باس: هر مسیر شبکه Genius باید در هر دو انتهای فیزیکی با مقاومت‌های تطبیقی خاتمه یابد. بسته به نوع کابل خط استفاده شده، مقاومت‌های 75، 100، 120 یا 150 اهم را انتخاب کنید.
• رابط ارتباطی: مسیرهای شبکه سریال را به رابط اصلی 15 پین D-shell متصل کنید. از پورت پیکربندی ثانویه 9 پین مخصوصاً برای اتصال ابزار مانیتور دستی (HHM) در زمان راه‌اندازی محلی استفاده کنید.
• احتیاطات ایزولاسیون برق: قبل از وارد کردن یا خارج کردن ماژول، تمام منابع تغذیه ورودی به بک‌پلین رک راه دور را قطع کنید تا مسیرهای منطقی در برابر نوسانات الکتریکی محافظت شوند.

مزایای مهندسی

• مدیریت بهینه توان: مصرف حداقلی 0.8 آمپر از مسیر بک‌پلین محلی از اشباع منبع تغذیه جلوگیری می‌کند و ظرفیت بیشتری برای بلوک‌های ورودی/خروجی فعال داخل رک راه دور باقی می‌گذارد.
• مقیاس متغیر تعداد نقاط اتصال: پشتیبانی از تعداد حداکثر نقاط اتصال راه دور که به طور خودکار با نرخ باود تنظیم شده مقیاس می‌یابد و تعادل مناسبی بین سرعت و چگالی گره‌های فیزیکی برقرار می‌کند.
• پردازش ورودی/خروجی قطعی: معماری انتقال Genius زیرساختی زمان‌های حلقه پیش‌بینی‌پذیر را تضمین می‌کند و پروفایل‌های اجرای با سرعت بالا را برای منطق اتوماسیون ترتیبی پیچیده فراهم می‌آورد.

سؤالات متداول فنی

س1: هدف از کانکتور 9 پین واقع در صفحه جلویی چیست؟
ج1: پورت 9 پین مخصوص اتصال مانیتور پیکربندی دستی Genius یا واحد برنامه‌ریزی است که به تیم‌های مهندسی اجازه می‌دهد خطاها را به صورت محلی در زیررک راه دور تشخیص، پیکربندی و عیب‌یابی کنند.

س2: آیا می‌توانم ماژول IC697BEM733 را در حالی که رک راه دور کاملاً روشن است، تعویض داغ کنم؟
ج2: خیر. سیستم‌های قدیمی GE Fanuc سری 90-70 نیاز به ایزولاسیون کامل الکتریکی هنگام وارد کردن یا خارج کردن سخت‌افزار دارند. خارج کردن این ماژول در حالت روشن می‌تواند باعث خطاهای سیستم یا آسیب به بک‌پلین شود.

س3: تغییر سرعت ارتباط از 153.6 کیلوبود به 38.4 کیلوبود چگونه بر شبکه من تأثیر می‌گذارد؟
ج3: کاهش سرعت شبکه به 38.4 کیلوبود نرخ انتقال داده را کاهش می‌دهد اما بودجه کابل فیزیکی را به طور قابل توجهی افزایش می‌دهد و اجازه می‌دهد مسیر باس Genius تا 7500 فوت به طور قابل اعتماد گسترش یابد.
