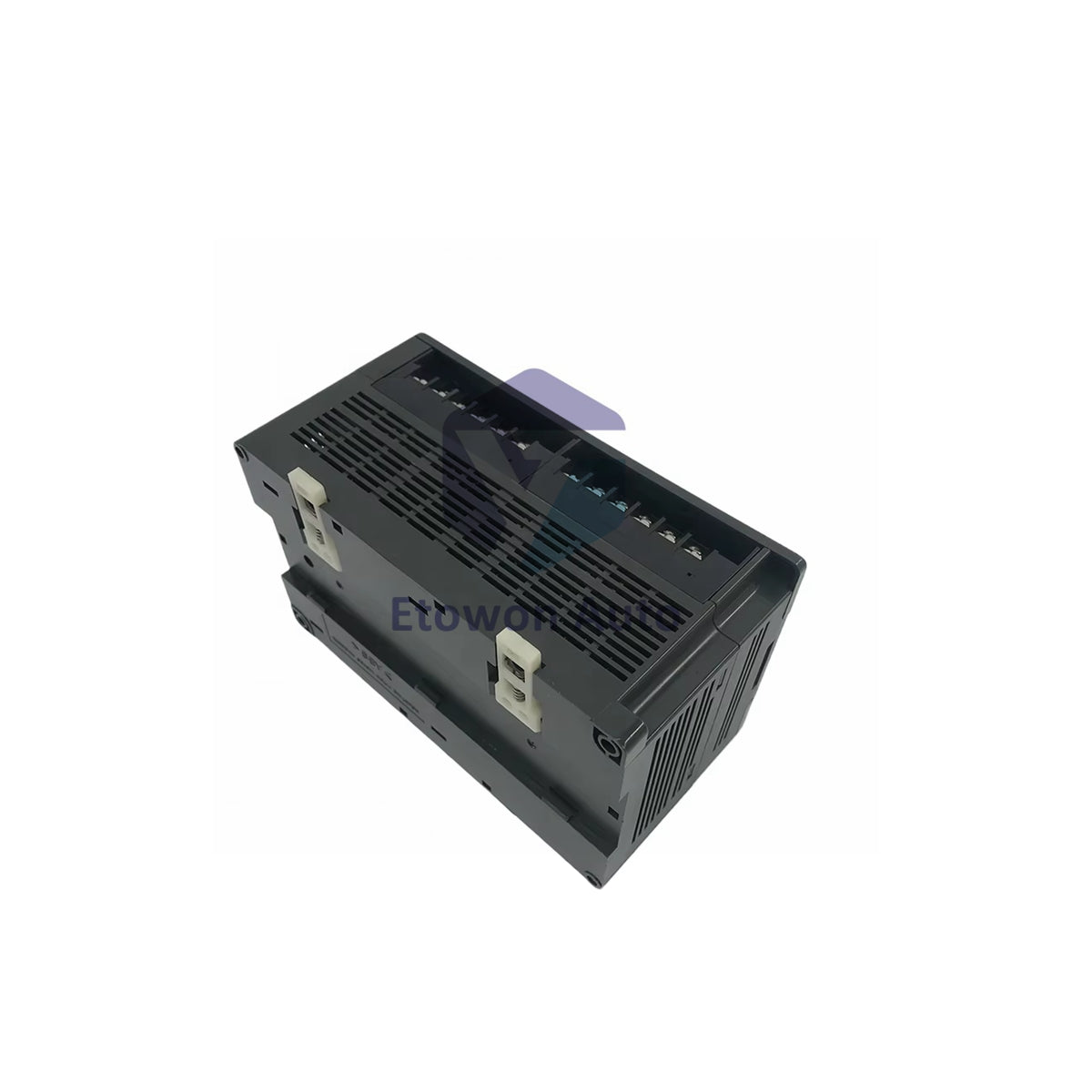

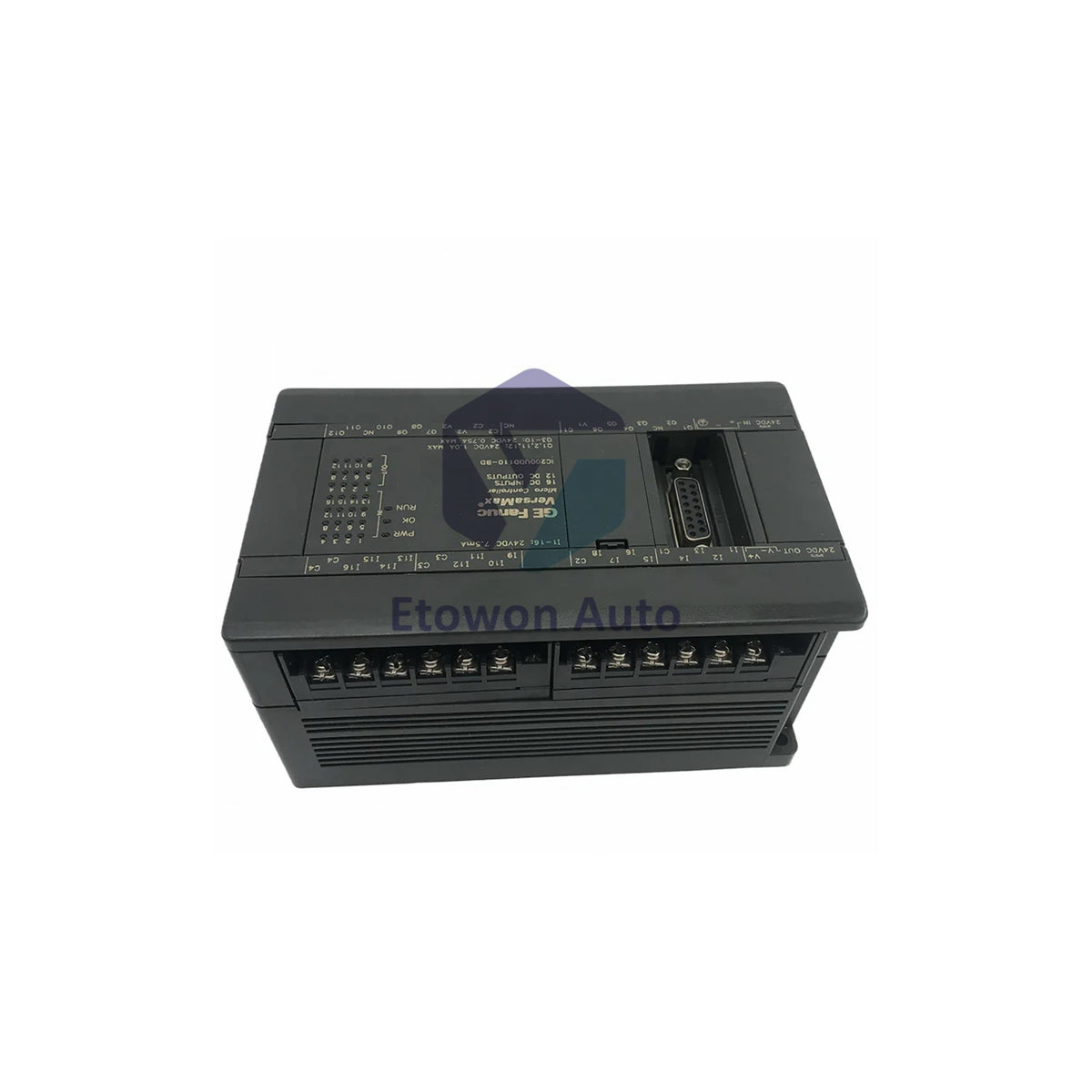

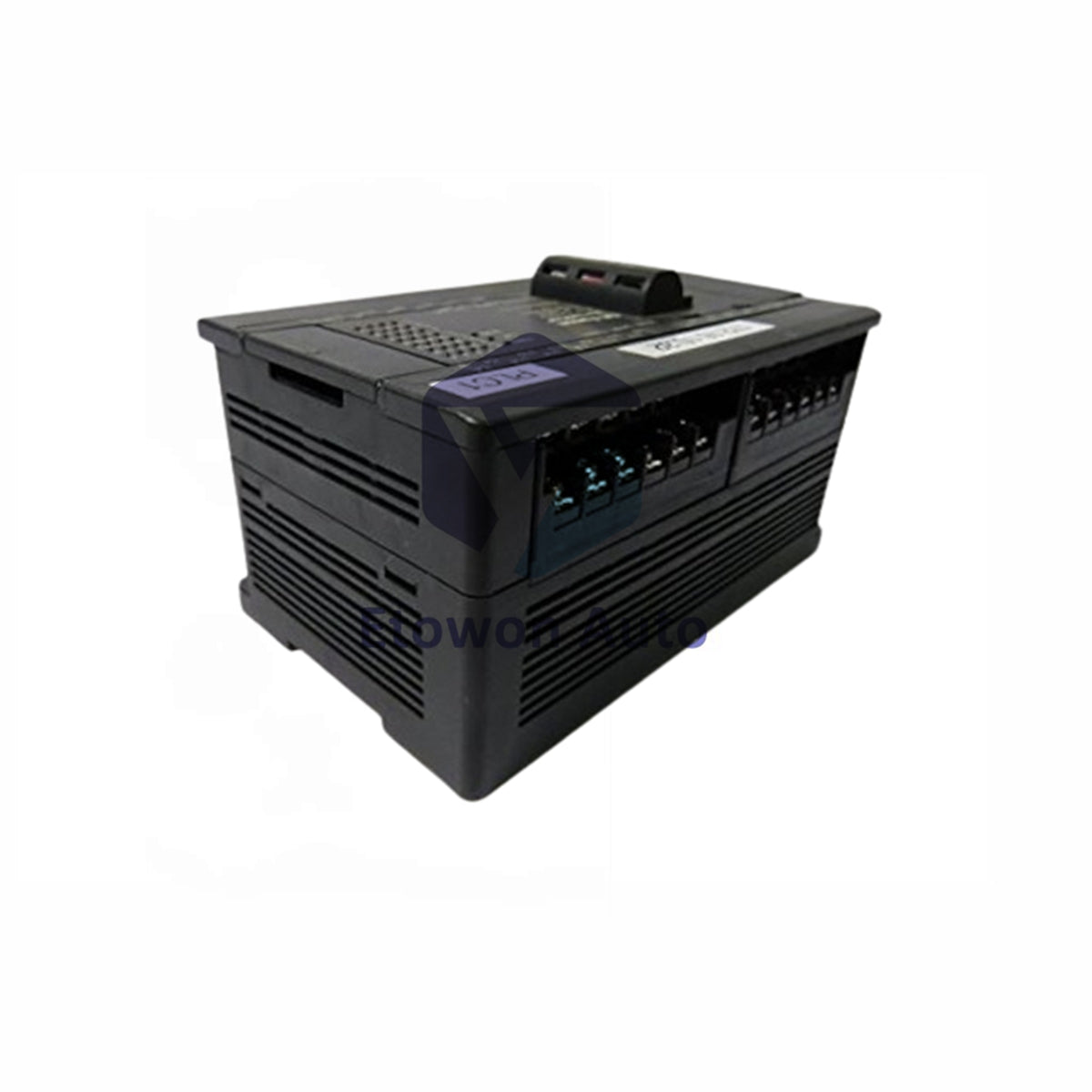

کنترل‌کننده ۲۸ نقطه‌ای PLC میکرو GE Fanuc Versamax مدل IC200UDD110

مروری بر محصول

GE Fanuc IC200UDD110 یک میکرو PLC جامع با ۲۸ نقطه از سری Versamax است که برای ارائه کنترل دقیق در قالبی فشرده طراحی شده است. این واحد به عنوان یک کنترلر همه‌کاره عمل می‌کند و دارای ۱۶ ورودی گسسته ۲۴ ولت DC و ۱۲ خروجی ترانزیستوری سریع‌عمل است. با وزن تنها ۰.۴۶ کیلوگرم، IC200UDD110 برای کاربردهای با سرعت بالا بهینه شده و تأخیر بسیار کم و قابلیت‌های حرکتی یکپارچه را ارائه می‌دهد که آن را به سنگ بنای اتوماسیون سطح ماشین و منطق کنترل توزیع‌شده تبدیل می‌کند.

مزایای فنی اصلی

یکی از ویژگی‌های برجسته IC200UDD110 عملکرد سرعت بالای آن است. خروجی‌های ترانزیستوری دارای حداکثر زمان پاسخ ۰.۱ میلی‌ثانیه هستند که برای دسته‌بندی دقیق و خطوط بسته‌بندی با سرعت بالا ضروری است. برای حسگرهای حرکت و فرکانس، این PLC شامل شمارنده‌های سرعت بالای ۱۶ بیتی است که قادر به پردازش فرکانس‌های تا ۱۰ کیلوهرتز می‌باشند. علاوه بر این، ماژول از مدولاسیون عرض پالس (PWM) و خروجی‌های قطار پالس تا ۵ کیلوهرتز پشتیبانی می‌کند. ایمنی و دوام با ولتاژ ایزولاسیون میدان به منطق ۱۵۰۰ ولت RMS و میانگین زمان بین خرابی (MTBF) چشمگیر ۱۰۰,۰۰۰ ساعت تضمین شده است که پایداری عملیاتی بلندمدت را فراهم می‌آورد.

مشخصات فنی

راهنمای نصب و مهندسی

IC200UDD110 با منبع تغذیه ۲۴ ولت DC کار می‌کند و می‌تواند دامنه ورودی گسترده‌ای از ۱۲ ولت تا ۲۴ ولت (+۱۰٪ / -۴۳٪) را تحمل کند. هنگام سیم‌کشی ۱۶ ورودی، توجه داشته باشید که آن‌ها در چهار گروه چهارتایی سازماندهی شده‌اند که انعطاف‌پذیری برای منابع سیگنال مختلف فراهم می‌کند. ۱۲ خروجی ترانزیستوری دارای ظرفیت بار متفاوتی هستند: چهار خروجی برای ۰.۵ آمپر و دو خروجی تا ۱ آمپر ظرفیت دارند. برای حفظ زمان پاسخ ۰.۱ میلی‌ثانیه، از کابل‌های جفت‌پیچیده شیلددار برای ورودی/خروجی‌های سرعت بالا استفاده کنید. دامنه دمای کاری گسترده PLC امکان نصب در محفظه‌های صنعتی استاندارد را بدون نیاز فوری به کنترل اقلیم تخصصی فراهم می‌کند، به شرطی که تهویه طبیعی کافی وجود داشته باشد.

مزایای مهندسی

مزیت اصلی IC200UDD110 توانایی آن در مدیریت همزمان منطق گسسته و وظایف حرکتی با سرعت بالا در یک ماژول است. ثبات‌های شمارش ۱۶ بیتی و چرخه‌های کاری قابل تنظیم امکان اندازه‌گیری و کنترل پیچیده پالس را فراهم می‌کنند. برای یکپارچه‌سازان سیستم، ایزولاسیون گروهی ۵۰۰ ولت RMS از انتقال خطاهای الکتریکی موضعی به کل بانک ورودی/خروجی جلوگیری می‌کند. این واحد به‌ویژه در پیکربندی‌های گره برده یا ماشین‌های کوچک مستقل مؤثر است که در آن تعادل بین چگالی ورودی/خروجی و سرعت پردازش برای کاهش اندازه کلی سیستم و هزینه اهمیت دارد.

سؤالات متداول فنی

س1: مزیت خروجی‌های ترانزیستوری نسبت به خروجی‌های رله‌ای چیست؟
ج1: خروجی‌های ترانزیستوری، مانند آنچه در IC200UDD110 وجود دارد، سرعت سوئیچینگ بسیار بالاتری (۰.۱ میلی‌ثانیه) و عمر مکانیکی نامحدود نسبت به رله‌ها دارند که آن‌ها را برای کاربردهای PWM با فرکانس بالا و پالس ایده‌آل می‌کند.

س2: آیا این PLC می‌تواند ورودی‌های انکودر را پردازش کند؟
ج2: بله، شمارنده‌های سرعت بالای ۱۰ کیلوهرتز می‌توانند برای پردازش پالس‌های انکودرهای افزایشی جهت وظایف پایه موقعیت‌یابی و بازخورد سرعت پیکربندی شوند.

س3: ماژول چقدر توان می‌تواند به حسگرهای خارجی ارائه دهد؟
ج3: IC200UDD110 دارای خروجی تغذیه حسگر +۲۴ ولت DC است که می‌تواند تا ۲۰۰ میلی‌آمپر برای تأمین انرژی دستگاه‌های میدانی مانند حسگرهای نزدیکی یا فتوسل‌ها فراهم کند.
