FC-TDOL-07120

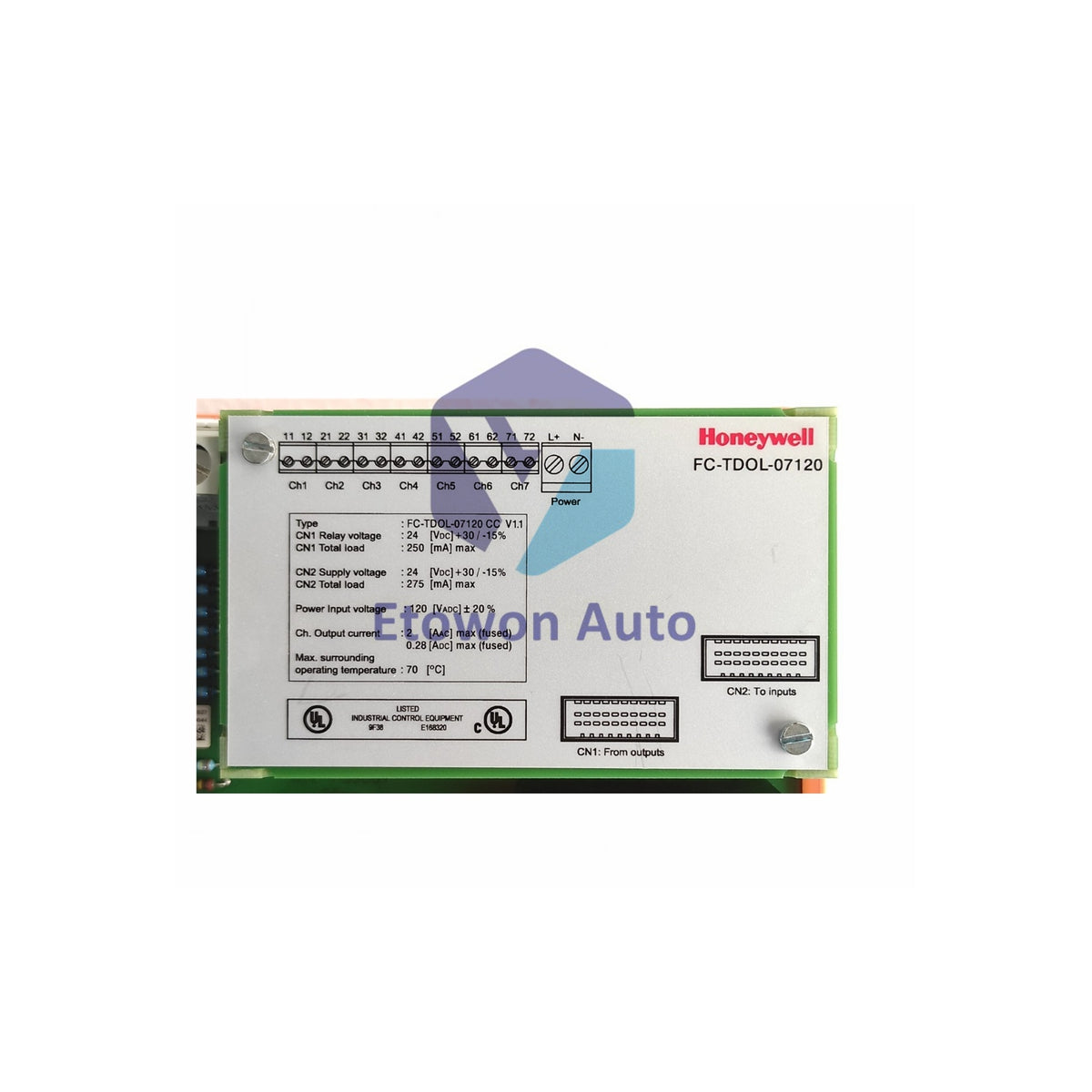

ماژول خروجی دیجیتال Honeywell FC-TDOL-07120

فقط 2 واحد باقی مانده است

  • Manufacturer: Honeywell

  • Product No.: FC-TDOL-07120

  • Product Type: ماژول خروجی

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1200g

  • Shipping port: Xiamen

  • Warranty: 12 months

سیاست بازگشت ۳۰ روزه · گارانتی ۱۲ ماهه
  • تحویل سریع
  • پشتیبانی ۲۴ ساعته و ۷ روز هفته
  • تضمین کیفیت

Description

مروری بر محصول

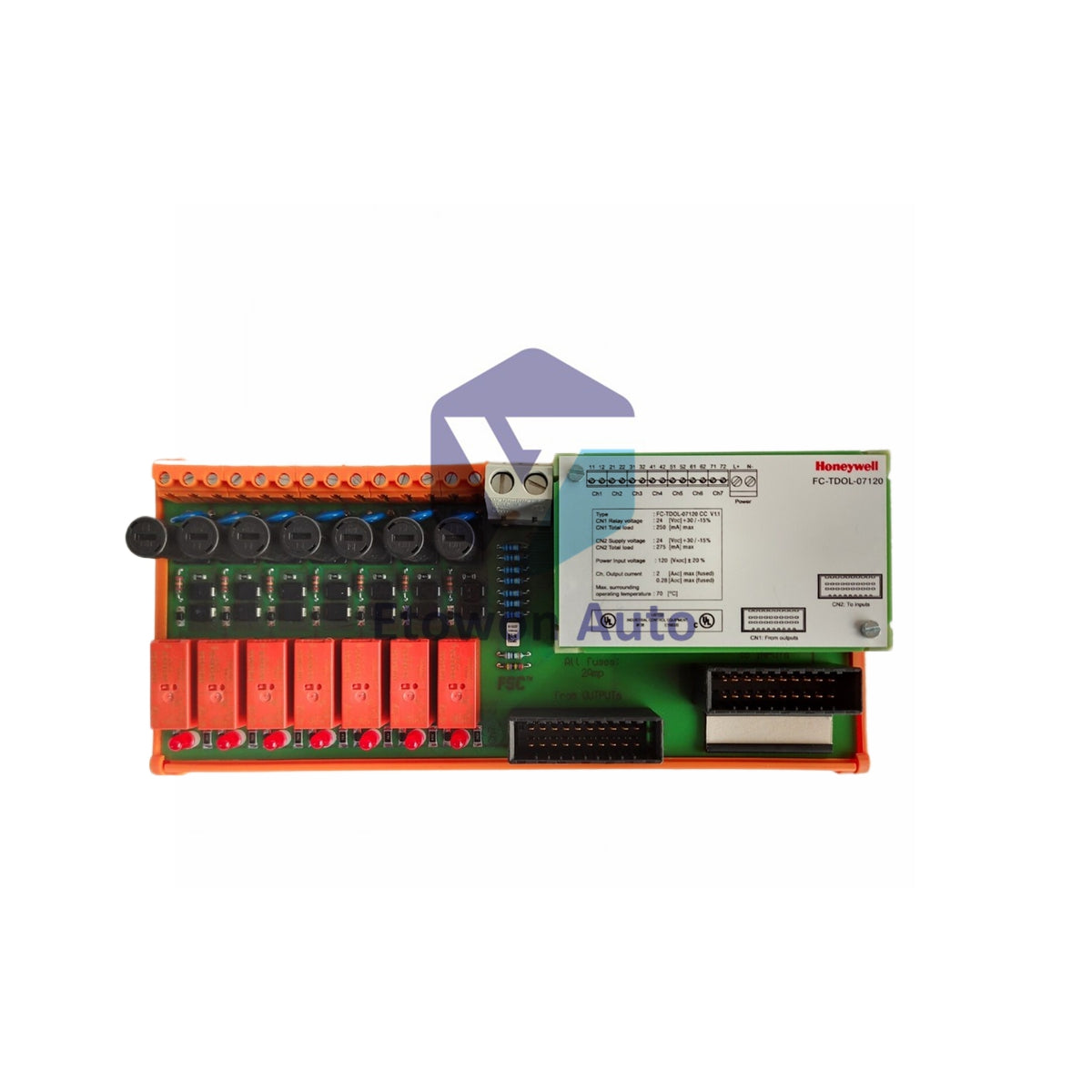

ماژول FC-TDOL-07120 (نوع عمومی FS-TDOL-07120) یک ماژول مونتاژ ترمینال میدانی با 7 کانال و نظارت خط است که برای سیستم Honeywell Safety Manager طراحی شده است. این ماژول به‌عنوان رابط توان سنگین برای بارهای میدانی حیاتی که به خروجی‌های دیجیتال 120Vac یا 120Vdc نیاز دارند، عمل می‌کند. مجهز به 7 خروجی رله با فیوز، این ماژول منطق کنترل ولتاژ پایین را با تجهیزات میدانی با ظرفیت بالا پیوند می‌دهد و تشخیص حلقه یکپارچه و جداسازی گالوانیکی بالا برای خاموشی اضطراری و حلقه‌های کنترل حیاتی فراهم می‌کند.

مزایای فنی اصلی

  • نظارت پیشرفته خط: مدارهای نظارتی اختصاصی را در تمام 7 کانال خروجی ادغام می‌کند تا مدارهای باز و اتصال کوتاه در سیم‌کشی میدانی را شناسایی کند.
  • کلیدزنی با ظرفیت بالا: دارای رله‌های قوی داخلی که از بارهای صنعتی میدانی تا 240VA (AC) یا 150 وات (DC) برای هر کانال پشتیبانی می‌کند.
  • اتصال متقابل ماژول‌ها: به‌صورت یکپارچه با ماژول‌های خروجی SDO-0824 و ورودی SDI-1624 از طریق کابل‌های استاندارد سیستم متصل می‌شود تا منطق و خطاهای فرآیند را کنترل کند.
  • تشخیص‌های بصری: شامل LEDهای وضعیت اختصاصی برای هر کانال رله که امکان تأیید فوری وضعیت خروجی‌ها را در هنگام نگهداری فراهم می‌کند.

مشخصات فنی

پارامتر جزئیات مشخصات
شماره مدل FC-TDOL-07120 / FS-TDOL-07120
تعداد کانال‌ها 7 کانال خروجی دیجیتال
ولتاژ تغذیه خروجی 120 ولت AC یا 120 ولت DC (+/- 20%)
حداکثر جریان خروجی 2A برای هر کانال (در 120 ولت AC)
حداکثر بار کانال 240VA (مقاومتی/سلفی) یا 150 وات
حفاظت کانال فیوزهای 2A برای هر کانال
عمر مورد انتظار رله 100,000 عملیات الکتریکی / 30,000,000 عملیات مکانیکی
گزینه‌های نصب ریل‌های DIN EN: TS32 / TS35 × 7.5
ابعاد (L × W × H) 240 × 109 × 71 میلی‌متر
تأییدیه‌ها CE، UL، CSA، TUV

راهنمای نصب و نگهداری

سیم‌کشی و اتصال ماژول

ماژول را با استفاده از کابل‌های اتصال سیستم اختصاصی به لایه‌های کنترل بالادستی متصل کنید. کانال‌های 1 تا 7 ماژول SDO-0824 را به رله‌های خروجی مربوطه متصل کرده و خروجی‌های نظارت خط یکپارچه را به کانال‌های 1 تا 15 ماژول ورودی SDI-1624 سیم‌کشی کنید.

نصب روی ریل DIN

محفظه مقاوم را به‌طور محکم روی ریل‌های استاندارد DIN EN (سازگار با پروفیل‌های TS32 یا TS35 × 7.5) نصب کنید. اطمینان حاصل کنید که فضای کافی اطراف مجموعه داخل محفظه برای دفع حرارت بارهای القایی و دید واضح LEDهای وضعیت رله وجود دارد.

ایمنی فیوز و خدمات

هر کانال خروجی به‌طور جداگانه توسط فیوز ۲ آمپری ایزوله شده است. در صورت بروز اتصال کوتاه میدانی، منبع تغذیه اصلی ۱۲۰ ولت را قبل از خارج کردن یا تعویض فیوز سوخته قطع کنید. همیشه عملیات تست را از طریق منطق کاربردی برای تأیید صحت بازخورد حلقه پس از تعویض انجام دهید.

مزایای مهندسی

  • قابلیت بار جهانی: طراحی شده برای سوئیچ ایمن بارهای صنعتی القایی و مقاومتی بدون نیاز به مدارهای اسنابر خارجی.
  • طول عمر عملیاتی بالا: ساختار رله سنگین تا ۳۰ میلیون سیکل مکانیکی را ارائه می‌دهد، که هزینه کل مالکیت را کاهش داده و زمان خرابی را به حداقل می‌رساند.
  • تطابق کامل با ایمنی: پشتیبانی شده توسط گواهی‌های CE، UL، CSA و TUV، تضمین استقرار بدون مشکل در محیط‌های مقرراتی سختگیرانه و دارای رتبه SIL.

سؤالات فنی متداول

Q1: ویژگی پایش خط در این ماژول چگونه کار می‌کند؟
A1: مدارهای پایش خط در هر کانال پیوستگی حلقه میدانی را ردیابی می‌کنند. این مسیر تشخیصی توسط کانال ۸ ماژول SDO-0824 فعال شده و از طریق کانال‌های ۱ تا ۱۵ ماژول ورودی SDI-1624 با استفاده از منطق کاربردی تخصصی پردازش می‌شود.

Q2: آیا می‌توانم بارهای ۱۲۰ ولت AC و ۱۲۰ ولت DC را روی یک ماژول ترکیب کنم؟
A2: در حالی که کنتاکت‌ها برای هر دو ولتاژ ۱۲۰ ولت AC و ۱۲۰ ولت DC (+/- ۲۰٪) رتبه‌بندی شده‌اند، رویه مهندسی استاندارد حفظ نوع ولتاژ یکسان در یک برد فیزیکی برای جلوگیری از آلودگی متقابل ریل‌های توان است.

Q3: حداکثر توان سوئیچ شده برای کنتاکت‌ها چقدر است؟
A3: کنتاکت‌های رله از حداکثر آستانه توان سوئیچ شده ۱۲۵۰VA برای حلقه‌های جریان متناوب و ۶۰ وات برای حلقه‌های ایمنی جریان مستقیم پشتیبانی می‌کنند.
