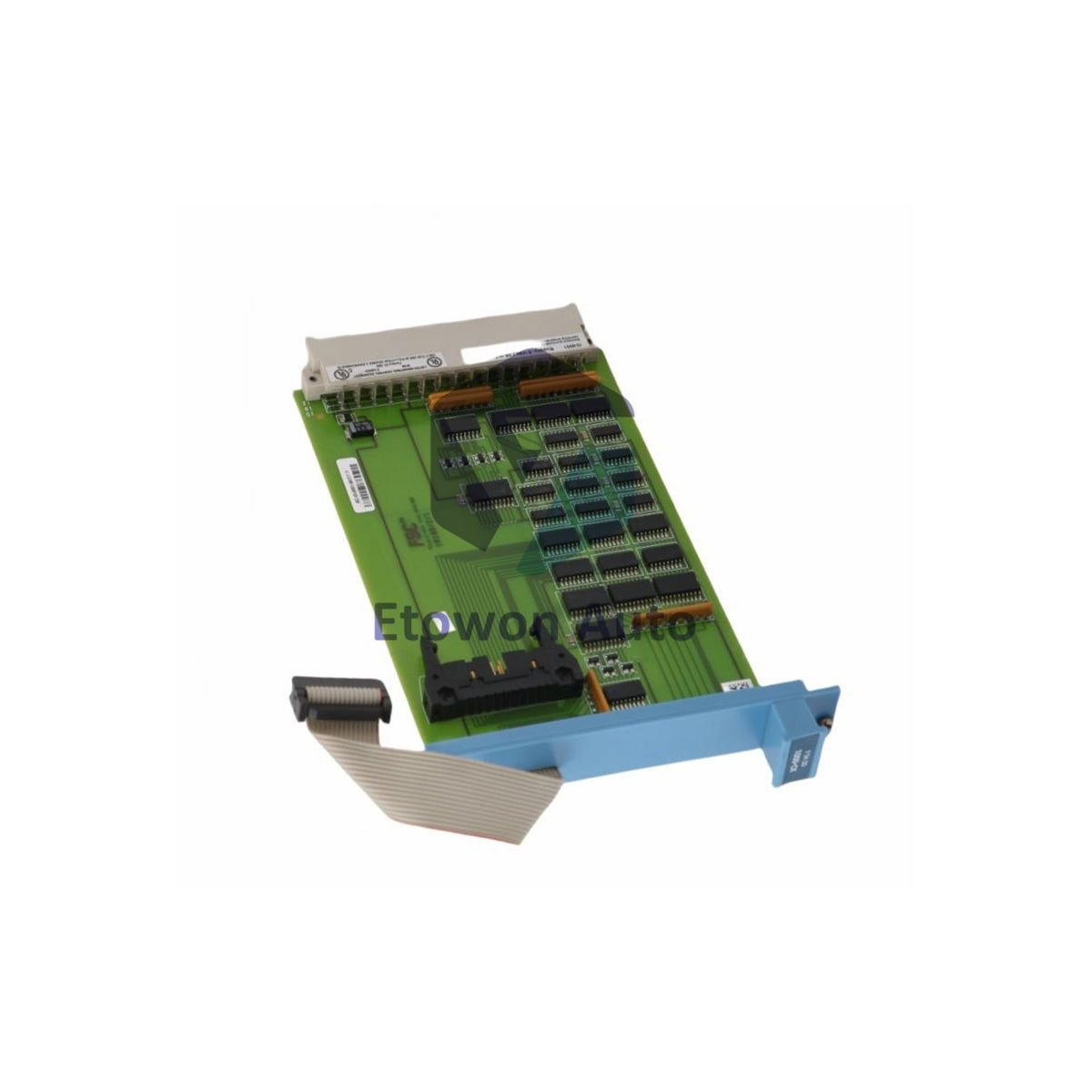

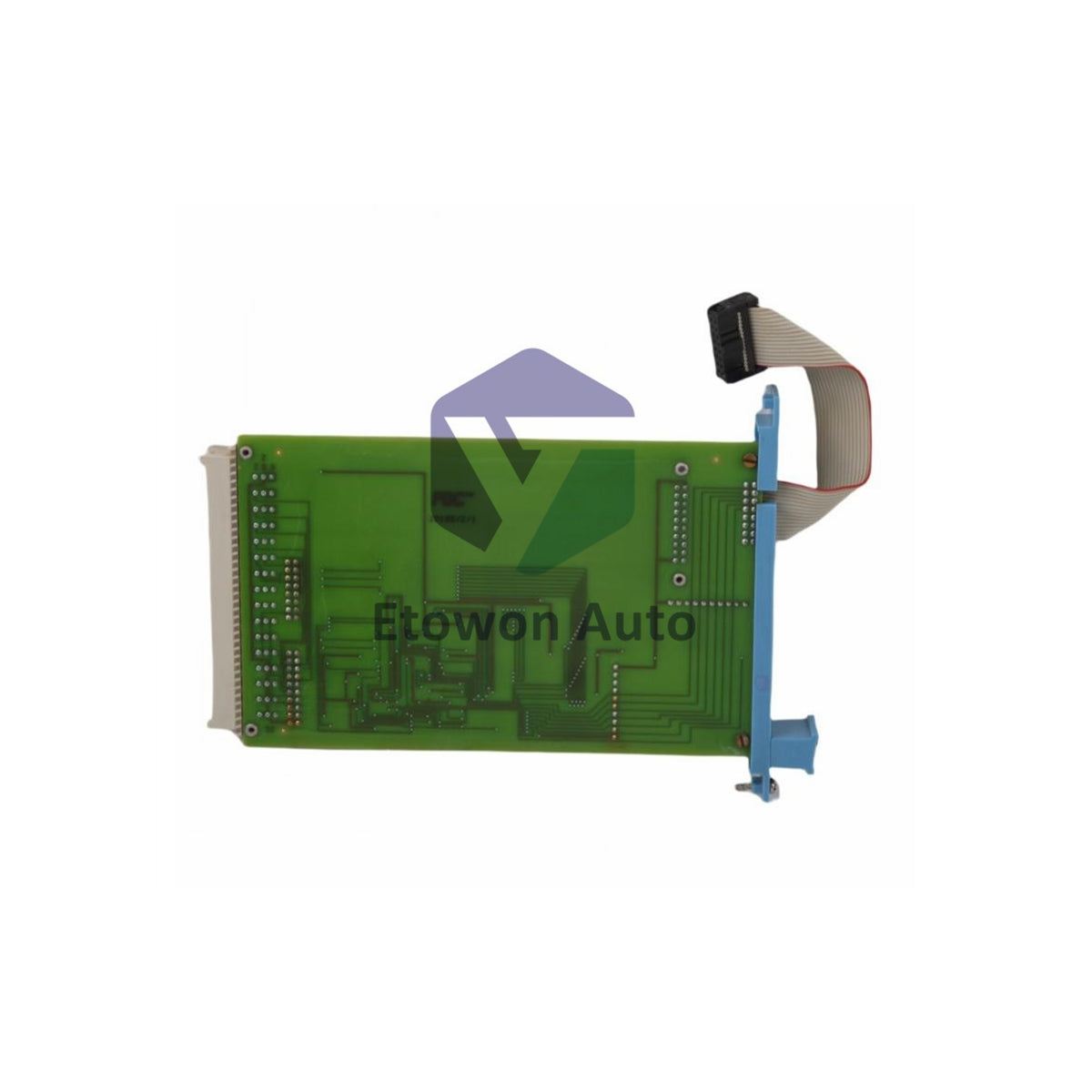

رابط مدیر ایمنی Honeywell FC-IOBUS-CPIO

مروری بر محصول

FC-IOBUS-CPIO (نوع عمومی FS-IOBUS-CPIO) یک ماژول توسعه باس ورودی/خروجی با قابلیت اطمینان بالا است که برای سیستم Honeywell Safety Manager طراحی شده است. این ماژول اتصال عمودی قطعی و پرسرعتی بین شاسی کنترلر اصلی (CPCHAS-0001/0002/0003) و زیرقفسه‌های شاسی ورودی/خروجی توزیع‌شده (IOCHAS-0001/0002/0003، هر دو نوع S و R) برقرار می‌کند. با استفاده از ساختار باس موازی ۳۴ سیمه قوی، عملیات اسکن، تست و به‌روزرسانی همزمان بین بسته پردازنده چهارگانه (QPP) و ماژول‌های ورودی/خروجی حیاتی را تضمین می‌کند، تا از تأخیر سیگنال جلوگیری کرده و تشخیص‌های سیستم در زمان واقعی را در محیط‌های پردازش حساس به ایمنی حفظ کند.

مزایای فنی اصلی

• اجرای همزمان: معماری موازی ۳۴ سیمه تأخیرهای ارتباطی را حذف می‌کند و امکان اسکن همزمان ورودی/خروجی و تشخیص خطا در کمتر از میلی‌ثانیه را فراهم می‌آورد.
• تست حلقه داخلی: خطوط سخت‌افزاری اختصاصی به طور مداوم تشخیص‌های خودکار را هدایت می‌کنند و خطاها را بدون اختلال در کنترل فرآیند جدا می‌کنند.
• مصونیت در برابر نویز: نقشه‌برداری ساختاری پین‌ها باعث کاهش تداخل متقابل و تداخل الکترومغناطیسی (EMI) در محفظه‌های کنترل شلوغ می‌شود.
• پشتیبانی از افزونگی: این رابط امکان سوئیچ بومی بین تنظیمات شاسی استاندارد و افزونه را بدون از دست رفتن بسته‌ها فراهم می‌کند.

مشخصات فنی

راهنمای نصب و نگهداری

اتصال ایمن

قفل‌های مکانیکی تعبیه‌شده را به طور کامل روی هد شاسی مقابل قرار دهید. نقاط اتصال شل باعث افزایش مقاومت الکتریکی و ایجاد هشدارهای نادرست تشخیص QPP می‌شوند.

تراز کردن شاسی

ستون‌های عمودی شاسی را دقیقاً تراز کنید تا از فشار مکانیکی روی اتصالات رابط جلوگیری شود. همه رابط‌های روبانی را از خطوط ولتاژ بالا و درایوهای AC دور نگه دارید تا نویز حذف شود.

ایمنی برق

هرگز ماژول FC-IOBUS-CPIO را هنگام روشن بودن کنترلر یا شاسی ورودی/خروجی متصل یا جدا نکنید. اتصال داغ باس اصلی می‌تواند حلقه‌های ایمنی را قطع کرده و باعث خاموشی ناگهانی سیستم شود.

مزایای مهندسی

• انطباق رسمی: توسط UL و CSA برای عملکرد ایمن در محیط‌های صنعتی خطرناک کلاس I، بخش ۲ تأیید شده است.
• هماهنگی اکوسیستم: با تلرانس‌های امپدانس مورد نیاز پردازنده‌های ایمنی Honeywell مطابقت دارد و از تایم‌اوت‌های ارتباطی جلوگیری می‌کند.
• پایداری حرارتی: بدنه مقاوم در برابر حرارت داخلی بالای پنل بدون خرابی ساختاری یا الکتریکی عمل می‌کند.

سؤالات متداول فنی

س1: تفاوت FC-IOBUS-CPIO و FS-IOBUS-CPIO چیست؟
ج1: FC-IOBUS-CPIO نماینده سخت‌افزار تأیید شده برای سفارش است، در حالی که FS-IOBUS-CPIO نام عمومی کارخانه‌ای است که در نقشه‌های فنی دیده می‌شود. این دو ماژول فیزیکی یکسان هستند.

س2: آیا این ماژول با هر دو شاسی استاندارد و افزونه کار می‌کند؟
ج2: بله. پیکربندی ۳۴ پین به صورت متقابل با مدل‌های شاسی ورودی/خروجی استاندارد (S) و افزونه (R) بدون تغییر تنظیمات سازگار است.

س3: ماژول چگونه خرابی اتصال را نشان می‌دهد؟
ج3: کنترلر QPP پالس‌های تست پس‌زمینه مداومی ارسال می‌کند. هرگونه مشکل تماس یا مقاومت بالا فوراً پرچم خطای باس ورودی/خروجی را در گزارش ایمنی فعال می‌کند.
