آی‌سی ولتاژ آنالوگ با وضوح بالا IC697ALG321 جی‌ای فانوک

مروری بر محصول

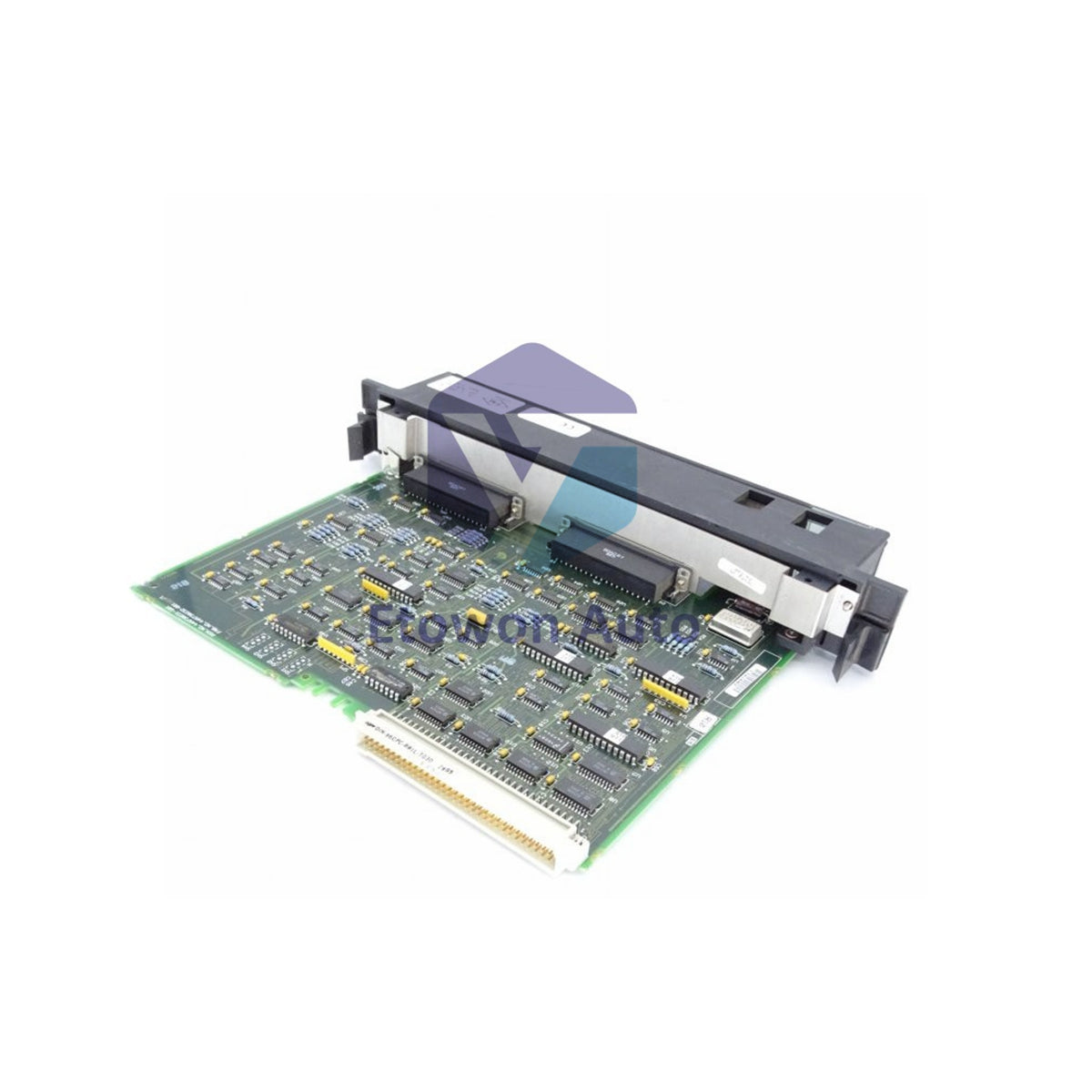

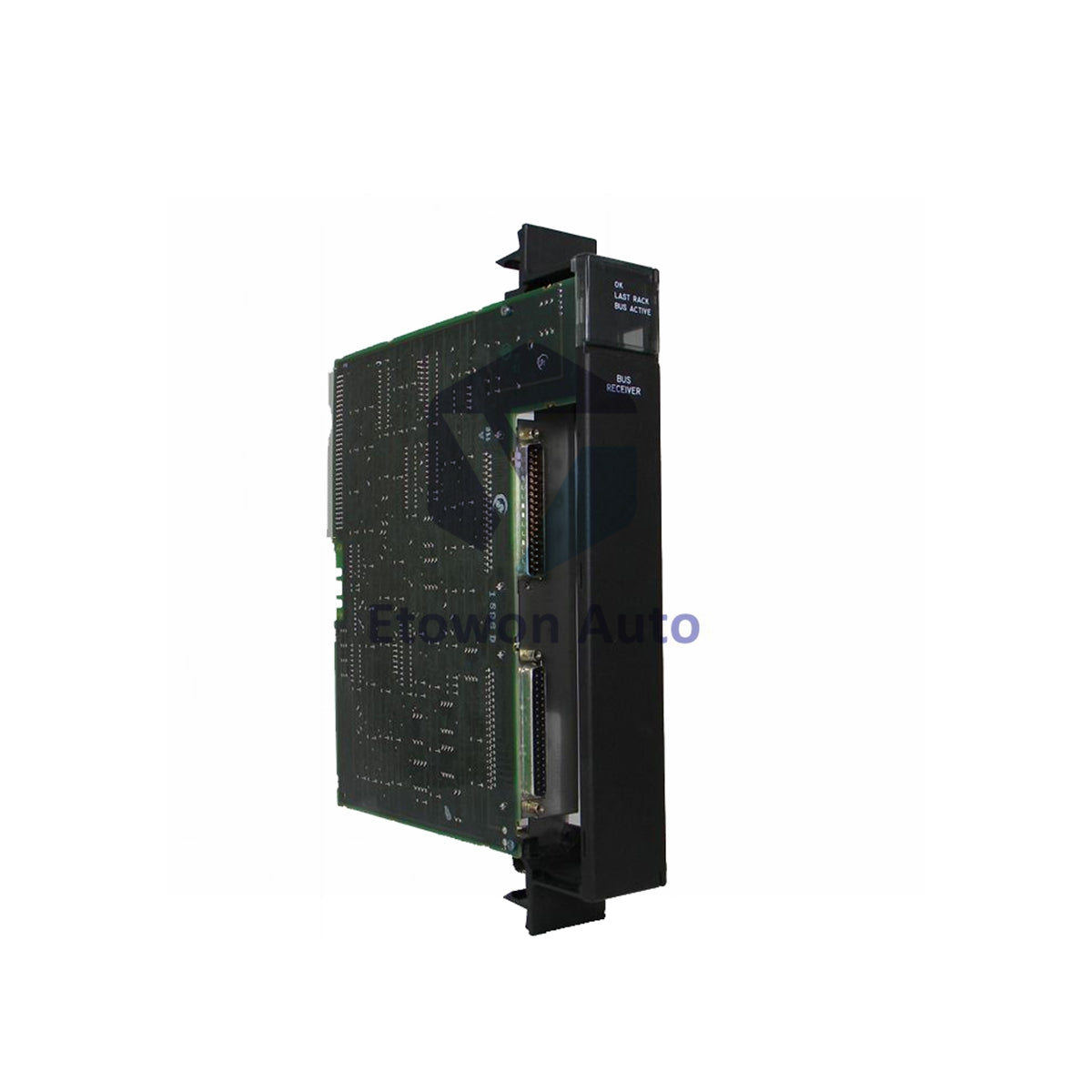

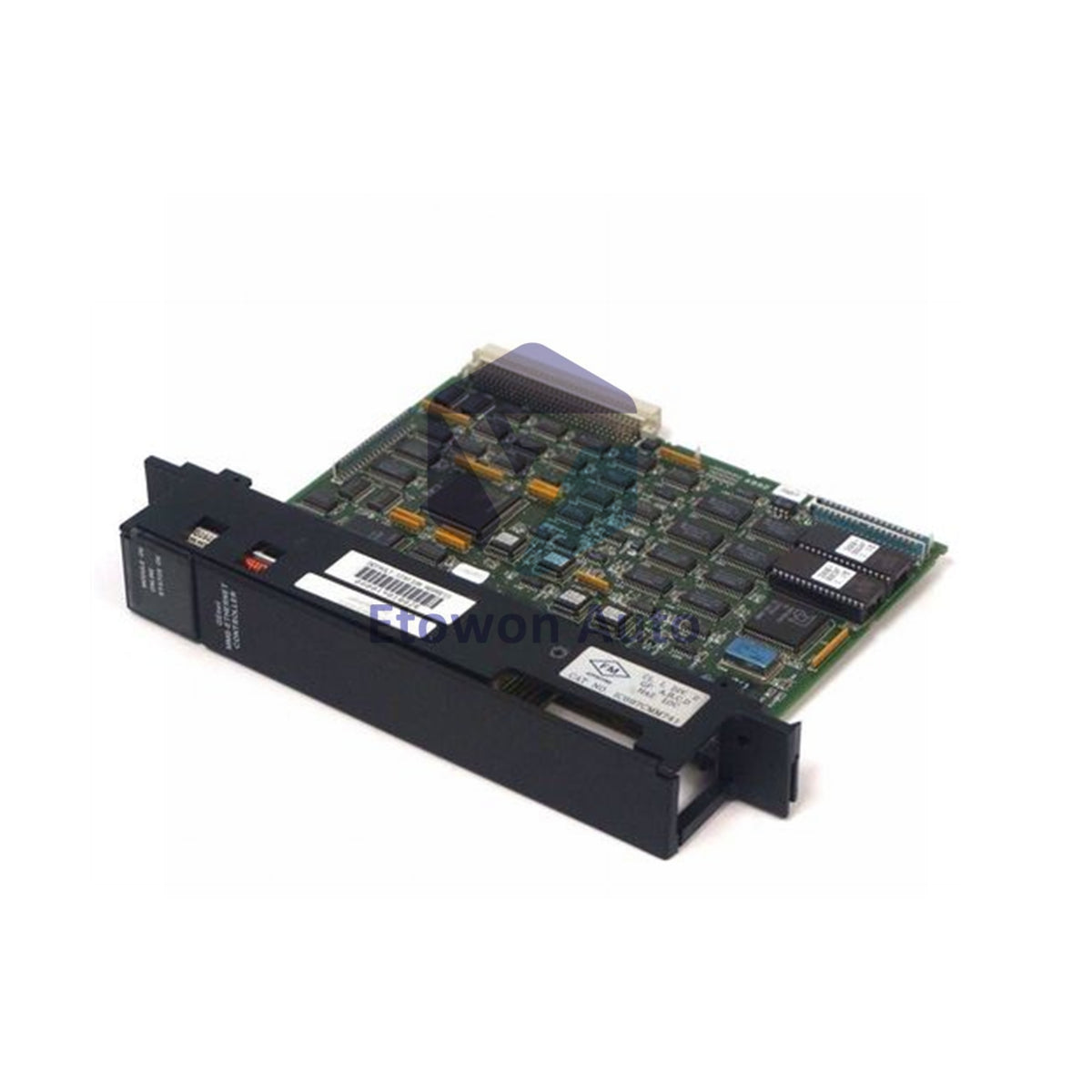

GE Fanuc IC697ALG321 یک ماژول ورودی ولتاژ آنالوگ ۴ کاناله با وضوح بالا است که برای ردیابی دقیق در پلتفرم کنترل‌کننده منطقی برنامه‌پذیر (PLC) سری ۹۰-۷۰ طراحی شده است. این کارت با وزن تقریبی ۱.۸۱ کیلوگرم (۴.۰ پوند)، سیگنال‌های تک‌قطبی و دو قطبی در بازه -۱۰ تا +۱۰ ولت را دریافت می‌کند. این ماژول متغیرهای الکتریکی پیوسته خارجی را به فرمت مکمل دو دیجیتال تبدیل می‌کند و سرعت پردازش فوق‌العاده سریع و عمق داده لازم برای نظارت پیچیده فرآیندهای حلقه بسته را فراهم می‌آورد.

مزایای فنی اصلی

• عملکرد وضوح ۱۶ بیتی: استفاده از مسیر تبدیل پیشرفته که داده‌ها را در قالب WORD ۱۶ بیتی با یکنواختی ۱۴ بیت قرار می‌دهد، دقت اندازه‌گیری را برای شاخص‌های حساس صنعتی به حداکثر می‌رساند.
• تبدیل سیگنال با سرعت بالا: ارائه نرخ تبدیل سریع ۲ میلی‌ثانیه در سراسر میدان‌های فعال، که به‌روزرسانی‌های پاسخگو در زمان واقعی برای معماری‌های کنترل پویا را تضمین می‌کند.
• پیکربندی جامع آلارم: پشتیبانی از تنظیم آستانه آلارم مستقل برای حد بالا و پایین هر کانال، که امکان جداسازی سریع خطا قبل از عبور از مرزهای بحرانی سیستم را فراهم می‌کند.

مشخصات فنی

راهنمای نصب و مهندسی

• نصب روی شاسی: ماژول 1.81 کیلوگرمی را به شکاف هدف خود روی بک‌پلن سری 90-70 هدایت کنید. پیچ‌های بالا و پایین را محکم ببندید تا زمین شاسی فوری برقرار شده و از تداخل EMI محیطی محافظت شود.
• انتخاب فیلتر سیگنال: خطوط میدانی خود را بر اساس پارامترهای پاسخ مورد نیاز برنامه‌ریزی کنید. از پیکربندی تک‌انتهایی برای ورودی‌های پایدار و کندتر با استفاده از فیلتر سخت‌افزاری 41 هرتز استفاده کنید، یا مسیر تفاضلی را برای بهره‌گیری از فیلتر پاسخ 82 هرتز در مناطق پر نویز انتخاب کنید.
• روش‌های پیکربندی: پارامترهایی مانند انتخاب دامنه، حالت‌های فعال و پارامترهای اسکن از طریق ابزارهای پیکربندی MS-DOS یا نرم‌افزار Logicmaster مقداردهی اولیه می‌شوند. تمام مجموعه‌های متغیر به طور خودکار در حافظه EEPROM غیر فرار CPU ذخیره می‌شوند. توجه داشته باشید که در حالی که یک برنامه‌نویس دستی می‌تواند تنظیمات پایه حالت را انجام دهد، نمی‌تواند توالی کانال‌های اسکن فعال را تغییر دهد.

سؤالات متداول فنی

Q1: ماژول داده‌های خام را به چه فرمت دیجیتالی به پردازنده PLC بازمی‌گرداند؟
A1: کارت تمام اندازه‌گیری‌های ولتاژ دیجیتال شده را به فرمت مکمل دو استاندارد کدگذاری می‌کند که به صورت مستقیم به عنوان یک WORD 16 بیتی در جدول حافظه CPU نگاشت می‌شود.

Q2: ماژول چگونه تشخیص خطا و پیگیری سلامت عملیاتی را انجام می‌دهد؟
A2: کارت در هر حلقه اسکن I/O به طور مداوم بیت‌های وضعیت اختصاصی را به CPU گزارش می‌دهد. این بیت‌ها تشخیص‌های بلادرنگ در مورد سلامت سخت‌افزار و پیکربندی‌های خارج از محدوده را فراهم می‌کنند.

Q3: آیا این ماژول به خط سری 90-30 یا سری 90-70 تعلق دارد؟
A3: ماژول IC697ALG321 به طور خاص متعلق به خانواده شاسی PLC سری 90-70 با عملکرد بالا است، اگرچه از ابزارهای پیکربندی استاندارد Logicmaster که توسط سایر سیستم‌های قدیمی GE به اشتراک گذاشته شده‌اند، استفاده می‌کند.
