IC697BEM742

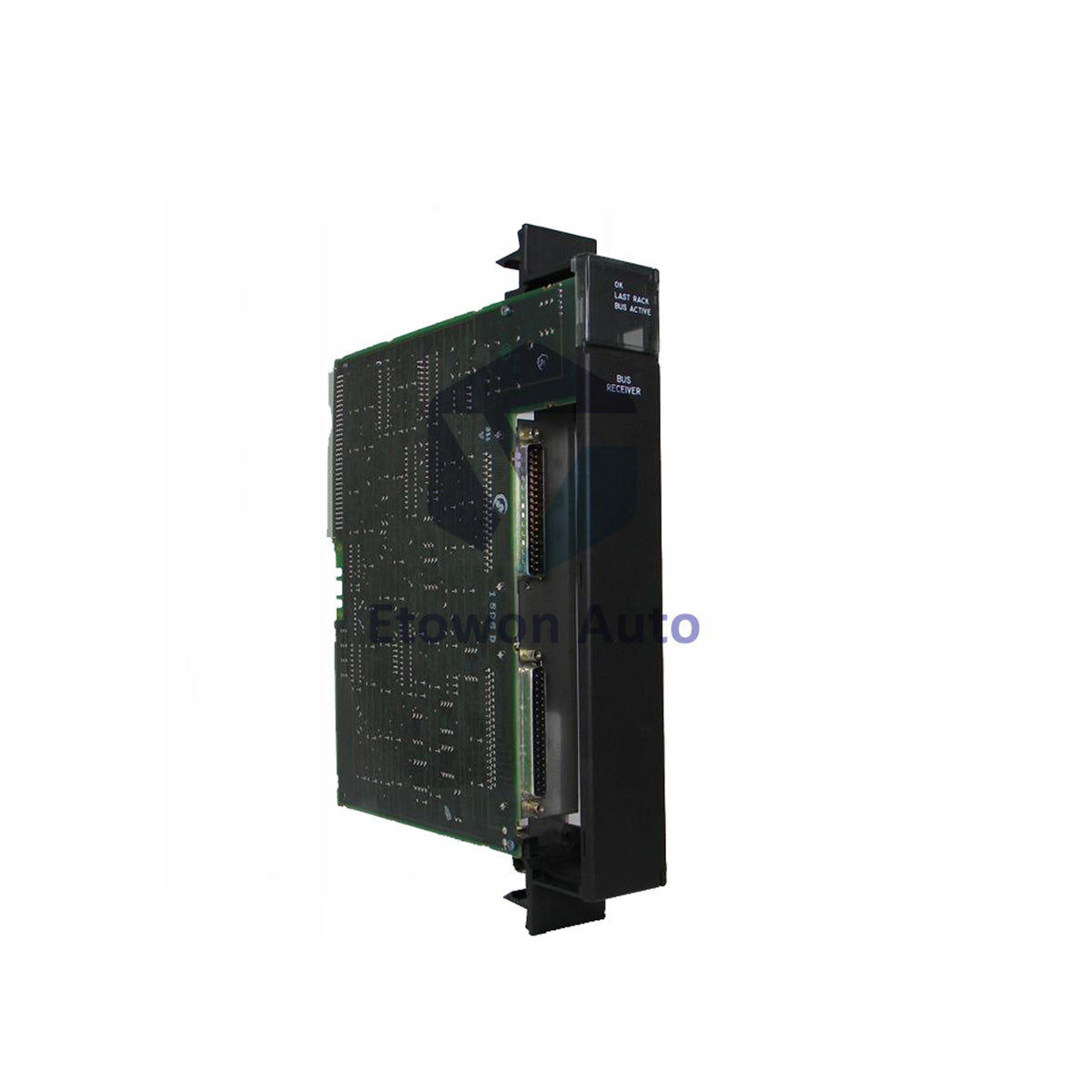

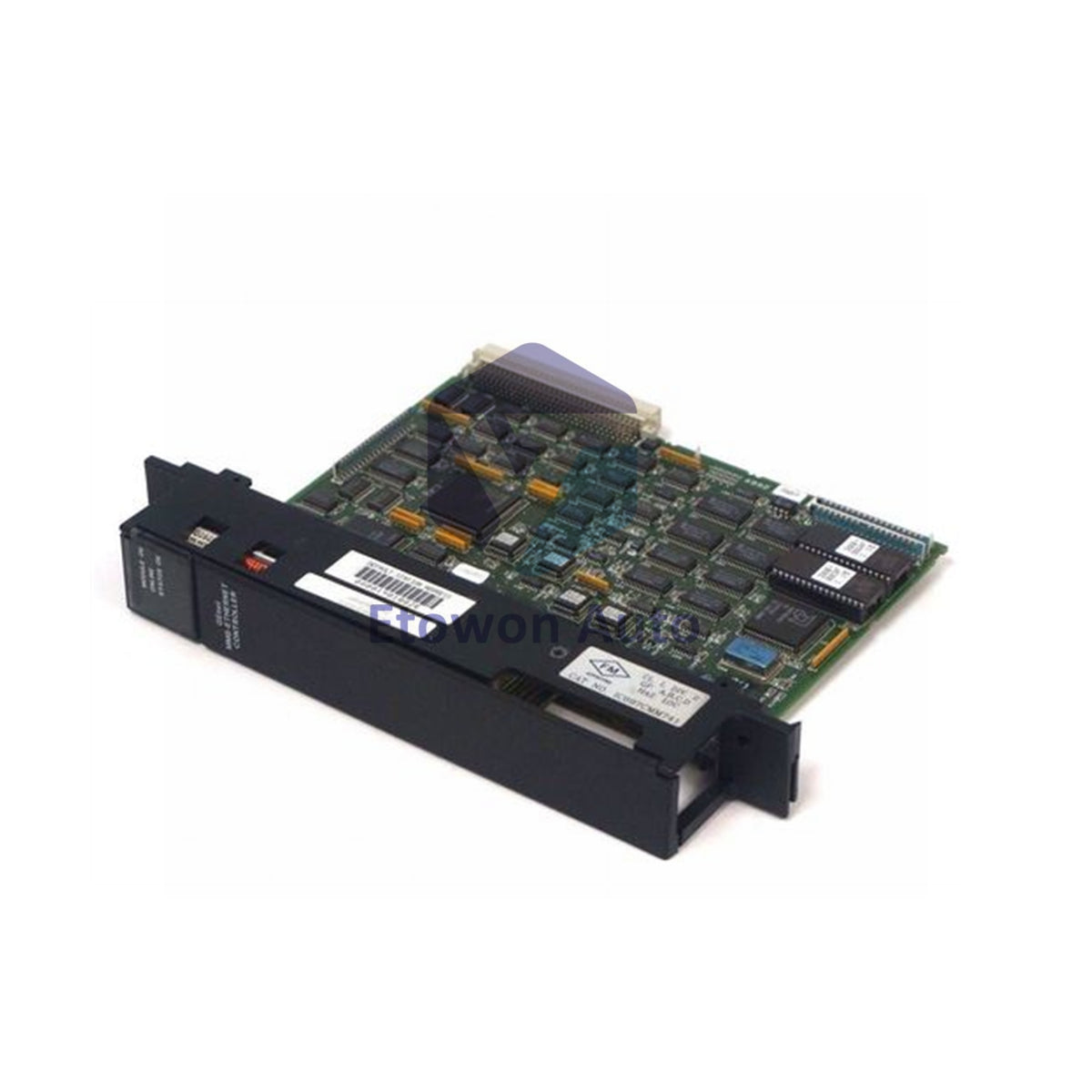

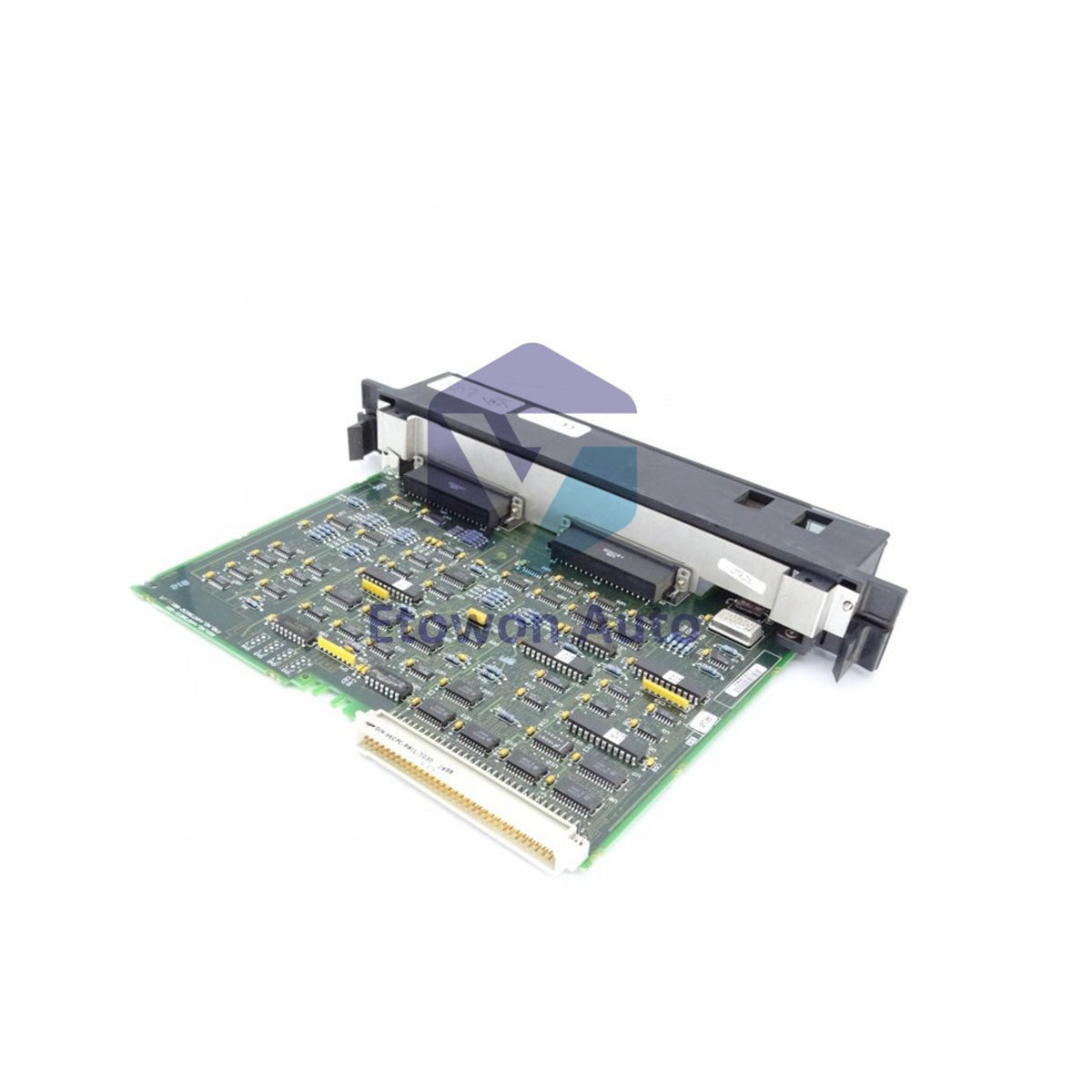

ماژول کنترلر GE IC697BEM742 رک انتگراتور VME با جریان 1.3 آمپر

موجود در انبار ({21} واحد)، آماده برای ارسال

  • Manufacturer: General Electric

  • Product No.: IC697BEM742

  • Product Type: ماژول کنترلر

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1810g

  • Shipping port: Xiamen

  • Warranty: 12 months

سیاست بازگشت ۳۰ روزه · گارانتی ۱۲ ماهه
  • تحویل سریع
  • پشتیبانی ۲۴ ساعته و ۷ روز هفته
  • تضمین کیفیت

Description

مروری بر محصول

ماژول کنترلر باس FIP تک‌اسلوت IC697BEM742 توسط GE Fanuc برای پلتفرم PLC سری ۹۰-۷۰ طراحی شده است. این رابط پیشرفته رک یکپارچه‌ساز مرکزی PLC مدل IC697 را به سیستم‌های باس سریال ورودی/خروجی FIP یا WorldFIP متصل می‌کند و با دقت تعیین‌شده، دسته‌های ورودی/خروجی سری ۹۰-۳۰ و ماژول‌های کنترل میدانی را مدیریت می‌نماید.

مزایای کلیدی

  • توپولوژی باس افزونه: دو کانکتور ۹ پین FIP سیگنال‌های یکسان را به‌طور همزمان منتقل می‌کنند و ایمنی افزونه مقاوم و مطمئن را فراهم می‌آورند.
  • پیکربندی نرم‌افزاری: تنظیم کامل دیجیتال از طریق ابزارهای برنامه‌نویسی مبتنی بر MS-DOS یا ویندوز که نیاز به جامپرهای دستی یا سوئیچ‌های DIP سخت‌افزاری را حذف می‌کند.
  • ارتباطات پیشرفته: ارائه نقشه‌برداری سطح بالا از پشته TCP/IP و قابلیت‌های پیام‌رسانی ناهمزمان عمومی همراه با اسکن‌های دوره‌ای ورودی/خروجی.

مشخصات فنی

مدل / شماره قطعه IC697BEM742
سری سیستم معماری PLC سری ۹۰-۷۰
پروتکل شبکه باس سریال ورودی/خروجی FIP / WorldFIP
سرعت انتقال داده ۱ مگابیت بر ثانیه (۱ Mbps)
حافظه داخلی ۲ مگابایت رم و حافظه فلش با سرعت بالا
ولتاژ کاری ۵.۰ ولت DC
جریان کشیده شده از بک‌پلین حداکثر ۱.۳ آمپر
کانکتورهای رابط دو کانکتور ۹ پین باس FIP | یک پورت سریال ۱۵ پین
رابط کاربری و تشخیص عیب ۶ چراغ LED وضعیت + ۱ دکمه فشاری پنل جلویی
وزن خالص ماژول ۴.۰ پوند (تقریباً ۱.۸۱ کیلوگرم)

نکات نصب سریع

  • تأیید کنید که منبع تغذیه رک VME PLC مدل IC697 شما قادر به تأمین بار ۱.۳ آمپر مورد نیاز از طریق لینک ۵ ولت DC بک‌پلین است.
  • از پورت سریال ۱۵ پین فقط برای اتصال به ایستگاه کاری یا رایانه شخصی هنگام انجام به‌روزرسانی‌های فرم‌ویر استفاده کنید.
  • اطمینان حاصل کنید که گره‌های شبکه میدانی به‌طور کامل در نرم‌افزار ابزار MS-DOS یا ویندوز نقشه‌برداری شده‌اند؛ این ماژول از سوئیچ‌های مکانیکی استفاده نمی‌کند.

سؤالات متداول فنی

سؤال ۱: این ماژول چگونه به‌روزرسانی‌های ردیابی میدانی را با پردازنده مرکزی مدیریت می‌کند؟

پاسخ ۱: ماژول به‌صورت ناهمزمان دستگاه‌های ورودی/خروجی را در طول باس FIP اسکن می‌کند، داده‌های ورودی، آلارم‌ها و خطاها را بافر می‌کند و آن‌ها را یک بار در هر چرخه اسکن کنترلر به پردازنده مرکزی ارسال می‌نماید.

سؤال ۲: هدف از دکمه فشاری دستی که روی پنل جلویی قرار دارد چیست؟

پاسخ ۲: دکمه فشاری سخت‌افزاری که درست زیر خط ۶ چراغ LED تشخیصی قرار دارد، امکان تست محلی ماژول، چرخه وضعیت و بازنشانی خطاهای سخت‌افزاری را فراهم می‌کند.

سؤال ۳: آیا می‌توان دو پورت ۹ پین را روی زیرشبکه‌های کاملاً جداگانه اجرا کرد؟

پاسخ ۳: خیر. سیگنال‌های داخلی که به هر دو پورت ۹ پین هدایت می‌شوند کاملاً یکسان هستند و به‌طور دقیق برای پشتیبانی از افزونگی رسانه‌ای دو کابل در شبکه‌های حیاتی طراحی شده‌اند.
