IC697RCM711

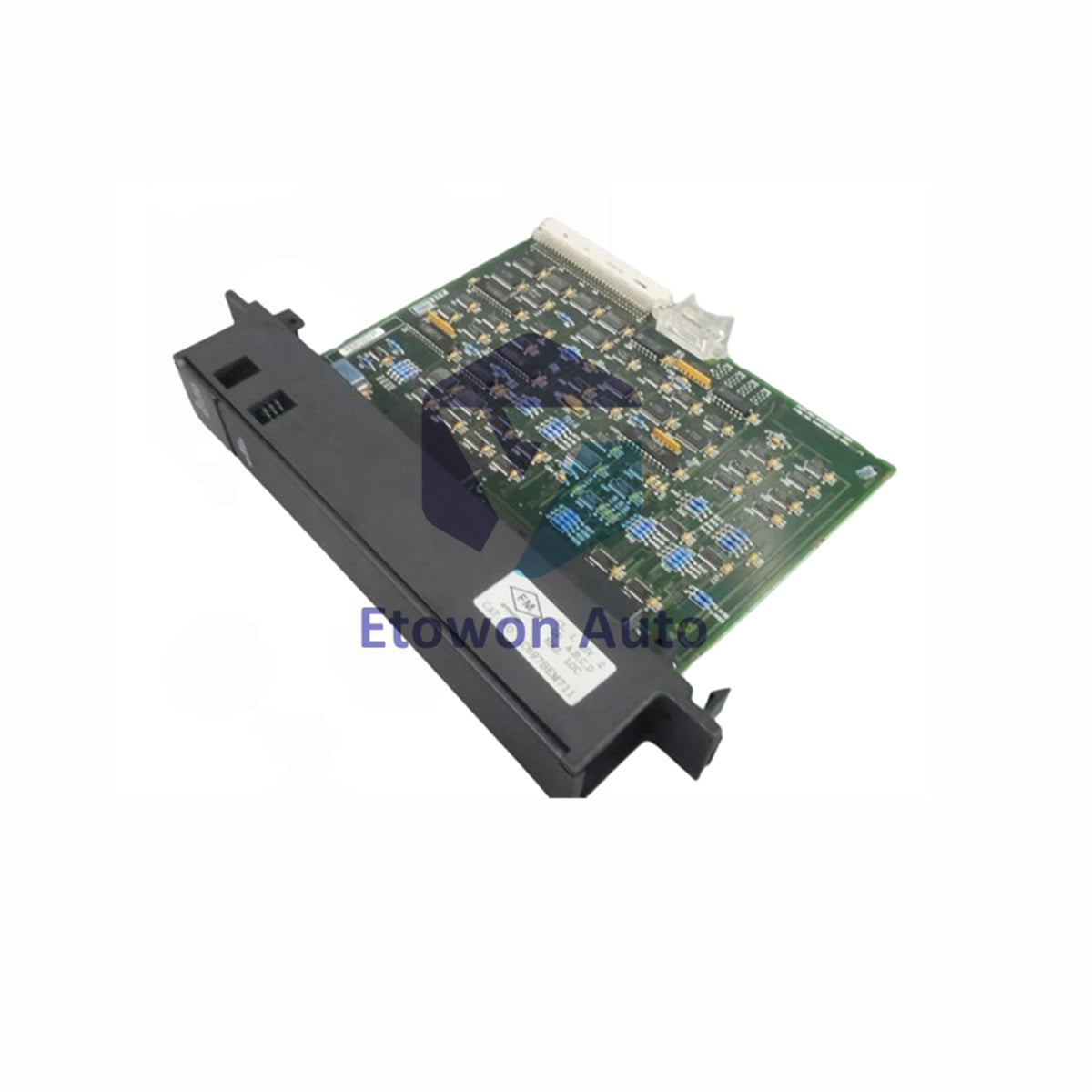

ماژول ارتباطات افزونگی GE Fanuc IC697RCM711

موجود در انبار ({22} واحد)، آماده برای ارسال

  • Manufacturer: General Electric

  • Product No.: IC697RCM711

  • Product Type: ماژول ارتباطات

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 680g

  • Shipping port: Xiamen

  • Warranty: 12 months

سیاست بازگشت ۳۰ روزه · گارانتی ۱۲ ماهه
  • تحویل سریع
  • پشتیبانی ۲۴ ساعته و ۷ روز هفته
  • تضمین کیفیت

Description

مروری بر محصول

ماژول GE Fanuc IC697RCM711 یک ماژول ارتباطات افزونه تک اسلات است که برای سیستم‌های PLC سری 90-70 با قابلیت دسترسی بالا طراحی شده است. این ماژول سخت‌افزاری با وزن تقریبی 0.68 کیلوگرم (1.5 پوند)، لینک ارتباطی اختصاصی بین رک‌های کنترلر اصلی و پشتیبان برقرار می‌کند تا داده‌ها را همگام‌سازی کرده و سوئیچ‌های گرم بدون وقفه را مدیریت کند. با ولتاژ بک‌پلین 5 ولت DC کار می‌کند و دارای پنج نشانگر LED فعال برای نظارت وضعیت در زمان واقعی است که اطمینان از زمان کار بالا در برنامه‌های کنترل فرآیند حیاتی را فراهم می‌کند.

مزایای فنی اصلی

  • همگام‌سازی دوگانه رک با قابلیت دسترسی بالا: کنترل دست دادن افزونه در زمان واقعی بین پردازنده‌های اصلی و پشتیبان برای حذف زمان توقف سیستم در هنگام خطای CPU.
  • مصرف برق بک‌پلین کارآمد: مصرف جریان پایین 0.7 آمپر در 5 ولت DC، که فضای کافی برای پیکربندی‌های ورودی/خروجی با چگالی بالا در همان رک فراهم می‌کند.
  • تشخیص بصری واضح: دارای 5 نشانگر LED داخلی روی پنل جلو برای ارائه پیگیری وضعیت فوری و عیب‌یابی برای تیم‌های مهندسی محلی.

مشخصات فنی

پارامتر جزئیات مشخصات
برند / شماره مدل قطعه GE Fanuc / IC697RCM711
وزن ناخالص 0.68 کیلوگرم (1.5 پوند)
نوع ماژول / عرض اسلات ارتباطات افزونه / اسلات تکی
نیازمندی‌های بک‌پلین ولتاژ کاری 5 ولت DC / جریان مورد نیاز 0.7 آمپر
پورت‌های رابط سریال 2 پورت سریال (1 پورت فعال از طریق کانکتور 9 پین D-sub / 1 پورت استفاده نشده)
نرخ‌های داده و فاصله سرعت انتقال 9600 بیت بر ثانیه / حداکثر 500 متر بر روی لینک RS-232
ادغام نرم‌افزاری اتصال به ابزارهای پیکربندی MS-DOS
سازگاری شاسی رک‌های استاندارد PLC IC697 (سیستم‌های سری ۹۰-۷۰)
رتبه حفاظت IP20 (محفظه صنعتی ایمن در برابر انگشت)
پروفایل دما عملکرد: ۰ تا ۶۰ درجه سانتی‌گراد (۳۲ تا ۱۴۰ درجه فارنهایت) / ذخیره‌سازی: منفی ۴۰ تا ۸۵ درجه سانتی‌گراد (منفی ۴۰ تا ۱۸۵ درجه فارنهایت)

راهنمای نصب و مهندسی

  • قرار دادن در اسلات: کارت ۰.۶۸ کیلوگرمی را با یک اسلات باز در داخل رک PLC IC697 تراز کنید. با فشار محکم ماژول را به طور کامل در بک‌پلین قرار دهید و پیچ‌های نگهدارنده را سفت کنید تا مسیر اتصال زمین مطمئن شود.
  • اتصالات سریال: رابط اصلی را از طریق کانکتور سریال ۹ پین D-sub سیم‌کشی کنید. اطمینان حاصل کنید که شیلد نقطه به نقطه شما در طول حداکثر طول ۵۰۰ متر سالم باقی بماند تا لینک ۹۶۰۰ بیت بر ثانیه بدون از دست دادن داده حفظ شود.
  • نگهداری محیطی: اطمینان حاصل کنید که فن‌های خنک‌کننده کابینت جریان هوای کافی در اطراف محفظه IP20 فراهم می‌کنند تا دما زیر ۶۰ درجه سانتی‌گراد (۱۴۰ درجه فارنهایت) باقی بماند و از کاهش عملکرد یا قطع ارتباط جلوگیری شود.

سؤالات متداول فنی

Q1: چند پورت سریال به طور فعال روی ماژول IC697RCM711 استفاده می‌شود؟
A1: این ماژول دارای ۲ پورت سریال است، اما تنها ۱ پورت برای لینک داده افزونگی فعال از طریق کانکتور استاندارد ۹ پین D-sub استفاده می‌شود.

Q2: پنج نشانگر LED یکپارچه روی صفحه نمایش چه مواردی را نشان می‌دهند؟
A2: آن‌ها تشخیص‌های حیاتی سخت‌افزاری را نمایش می‌دهند و پارامترهایی مانند پایداری برق بک‌پلین، وضعیت ارتباط پورت و تخصیص نقش فعال رک را نظارت می‌کنند.

Q3: آیا این ماژول سخت‌افزاری می‌تواند در محیط‌های انبار یخ‌زده در حین ذخیره‌سازی مقاومت کند؟
A3: بله. در حالی که حد عملیاتی آن از 0 درجه سانتی‌گراد شروع می‌شود، این دستگاه به طور ایمن برای تحمل دماهای ذخیره‌سازی بدون برق در انبار تا منفی 40 درجه سانتی‌گراد (منفی 40 درجه فارنهایت) ارزیابی شده است.
