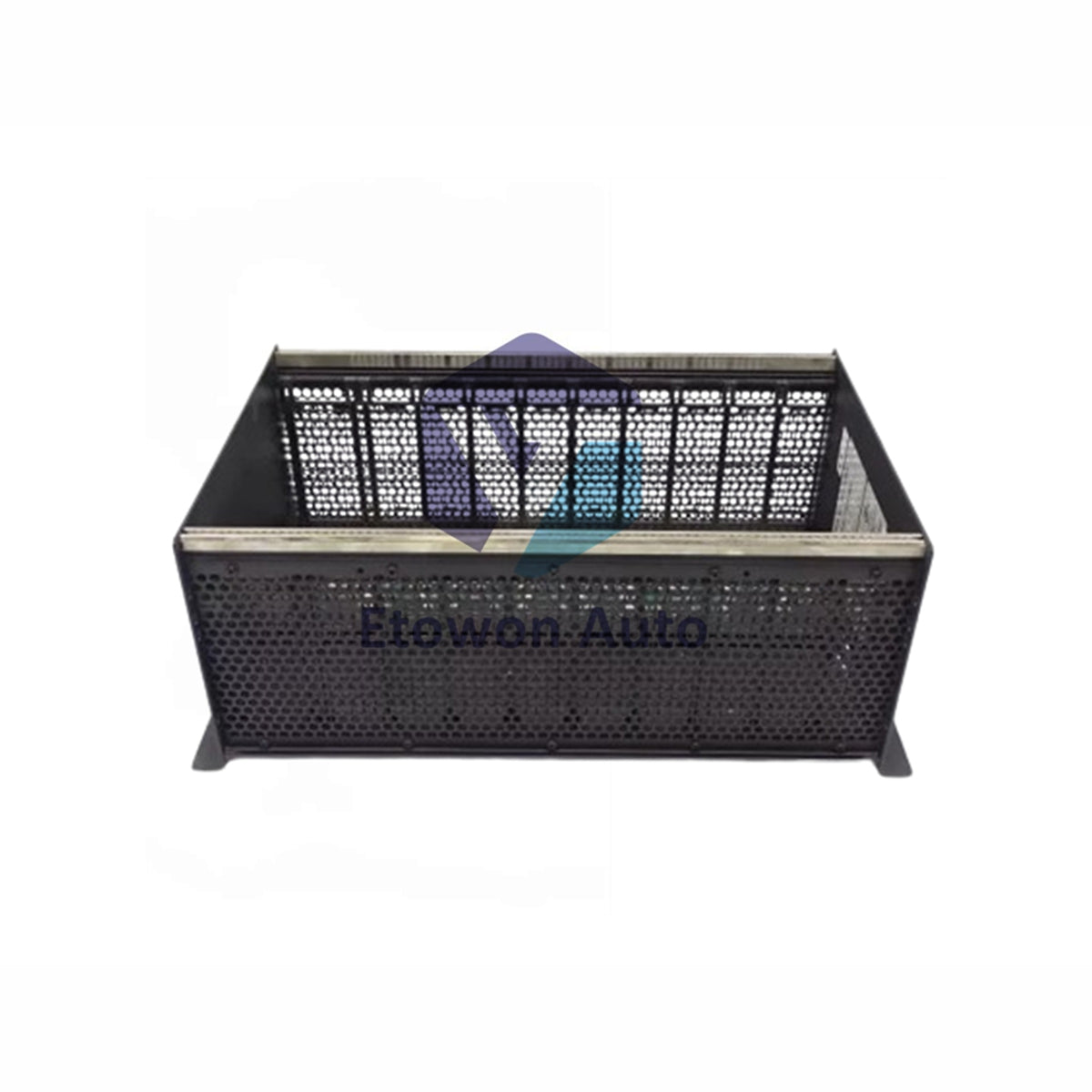

قفسه یکپارچه‌ساز VME با 17 اسلات GE Fanuc IC697CHS782

مروری بر محصول

GE Fanuc IC697CHS782 یک رک یکپارچه‌ساز VME چندمنظوره است که برای نگهداری و تأمین انرژی سیستم‌های اتوماسیون سری 90-70 با چگالی بالا طراحی شده است. این شاسی با ظرفیت عظیم 17 اسلات و فاصله استاندارد 0.8 اینچ، به عنوان پایه فیزیکی و الکتریکی برای پیکربندی‌های پیچیده PLC عمل می‌کند. این رک برای پشتیبانی از ماژول‌های اختصاصی GE IC697 و همچنین ماژول‌های VME شخص ثالث با استاندارد باز طراحی شده است و به مهندسان حداکثر انعطاف‌پذیری در طراحی سیستم و یکپارچه‌سازی سخت‌افزار را ارائه می‌دهد.

عملکرد فنی اصلی

IC697CHS782 برای محیط‌های با تقاضای بالا ساخته شده و از دامنه ورودی برق گسترده 90-264VAC (50/60Hz) با حداکثر جریان پیوسته 15 آمپر پشتیبانی می‌کند. قابلیت اطمینان از طریق سیستم آدرس‌دهی اسلات داخلی اولویت‌بندی شده است که نیاز به لوازم جانبی خارجی را حذف کرده و پیکربندی ماژول‌ها را ساده می‌کند. برای محافظت از قطعات الکترونیکی حساس، رک دارای سیستم اتصال به زمین ریل پایینی است که کاهش قابل توجه تداخل الکترومغناطیسی (≥30dB در 1 گیگاهرتز) را فراهم می‌کند و یکپارچگی سیگنال را در محیط‌های صنعتی پر نویز الکتریکی تضمین می‌کند.

ویژگی‌های فیزیکی و وزن

IC697CHS782 با استفاده از قاب آلیاژ آلومینیوم سبک اما مقاوم ساخته شده است که حفاظت صنعتی را بدون حجم زیاد ارائه می‌دهد. وزن خالص رک 8.5 کیلوگرم (حدود 18.7 پوند) است که نصب آن را آسان می‌کند و در عین حال سختی ساختاری لازم برای بار کامل ماژول‌ها را حفظ می‌کند. ابعاد فیزیکی آن 500 میلی‌متر در 400 میلی‌متر در 200 میلی‌متر است که برای کابینت‌های صنعتی استاندارد بهینه شده، اما حداقل 30 میلی‌متر فاصله برای حفظ خنک‌سازی طبیعی مؤثر لازم است.

مشخصات فنی

نصب و خنک‌سازی

برای نصب موفق IC697CHS782 استفاده از فلنج‌های نصب برای اتصال ایمن به کابینت ضروری است. در حالی که این رک عمدتاً با همرفت طبیعی خنک می‌شود، با مجموعه‌های فن اختیاری نیز سازگار است تا در کاربردهایی که ماژول‌های پرقدرت گرمای زیادی تولید می‌کنند، استفاده شود. دامنه دمای کاری گسترده (تا 60 درجه سانتی‌گراد) و مقاومت در برابر شرایط سخت نگهداری، آن را برای استفاده جهانی در بخش‌هایی از جمله تولید برق تا صنایع سنگین مناسب می‌سازد.

سؤالات متداول فنی

س1: آیا می‌توانم ماژول‌های GE IC697 را با کارت‌های مبتنی بر VME دیگر ترکیب کنم؟
ج1: بله، IC697CHS782 به عنوان یک رک یکپارچه‌ساز VME طراحی شده است، به این معنی که از استانداردهای VME پیروی می‌کند و می‌تواند ماژول‌های سازگار شخص ثالث را در کنار سخت‌افزار GE میزبانی کند.

س2: سیستم آدرس‌دهی اسلات داخلی چگونه کار می‌کند؟
ج2: رک به طور خودکار آدرس‌ها را بر اساس موقعیت فیزیکی اسلات ماژول اختصاص می‌دهد که فرآیند پیکربندی نرم‌افزار را ساده کرده و از تداخل آدرس‌ها جلوگیری می‌کند.

س3: آیا برای همه 17 اسلات به مجموعه فن نیاز است؟
ج3: لزوماً خیر. فن‌ها فقط زمانی لازم هستند که توان کل مصرفی ماژول‌های نصب شده از حد همرفت طبیعی فراتر رود یا رک در محیطی با جریان هوای محدود نصب شده باشد.
