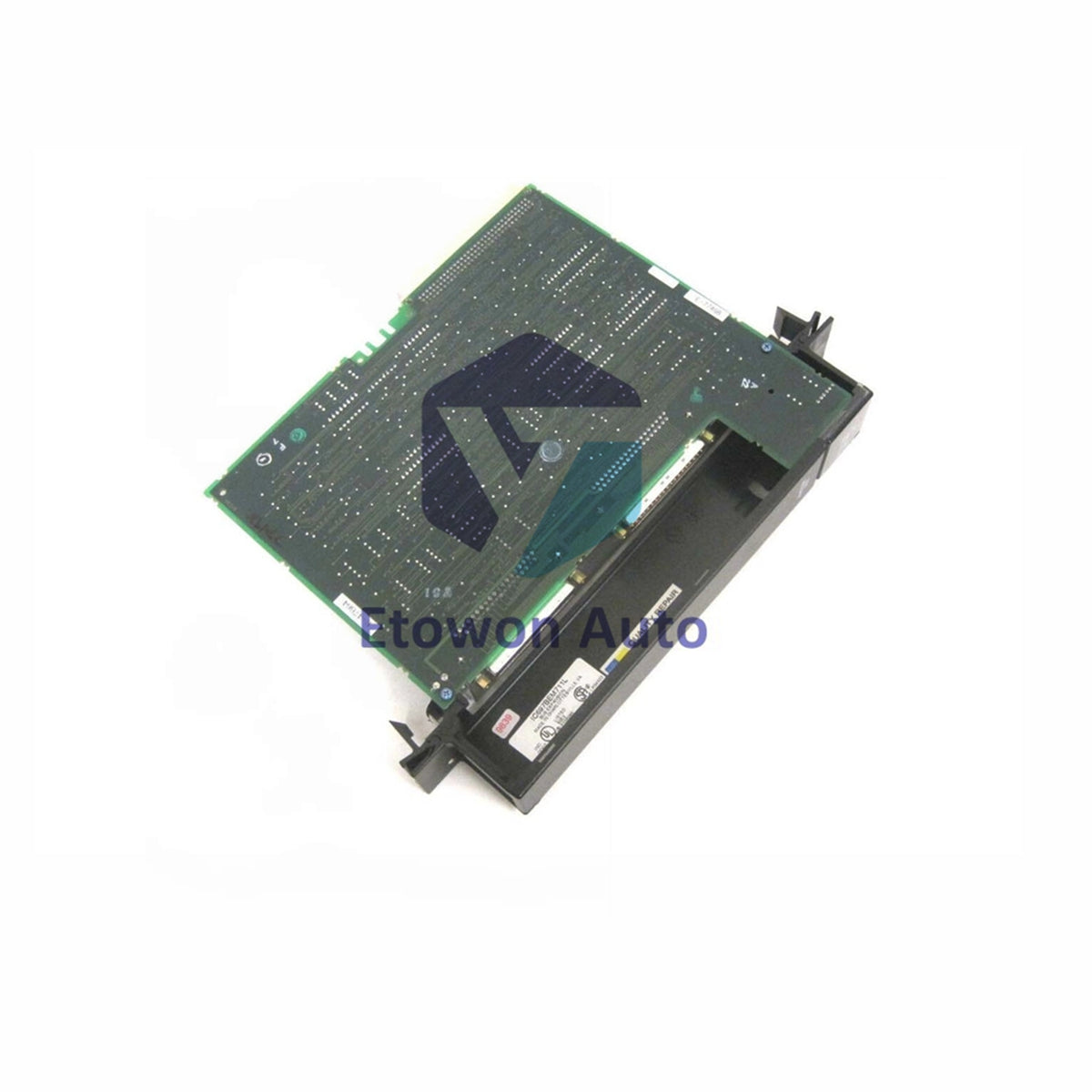

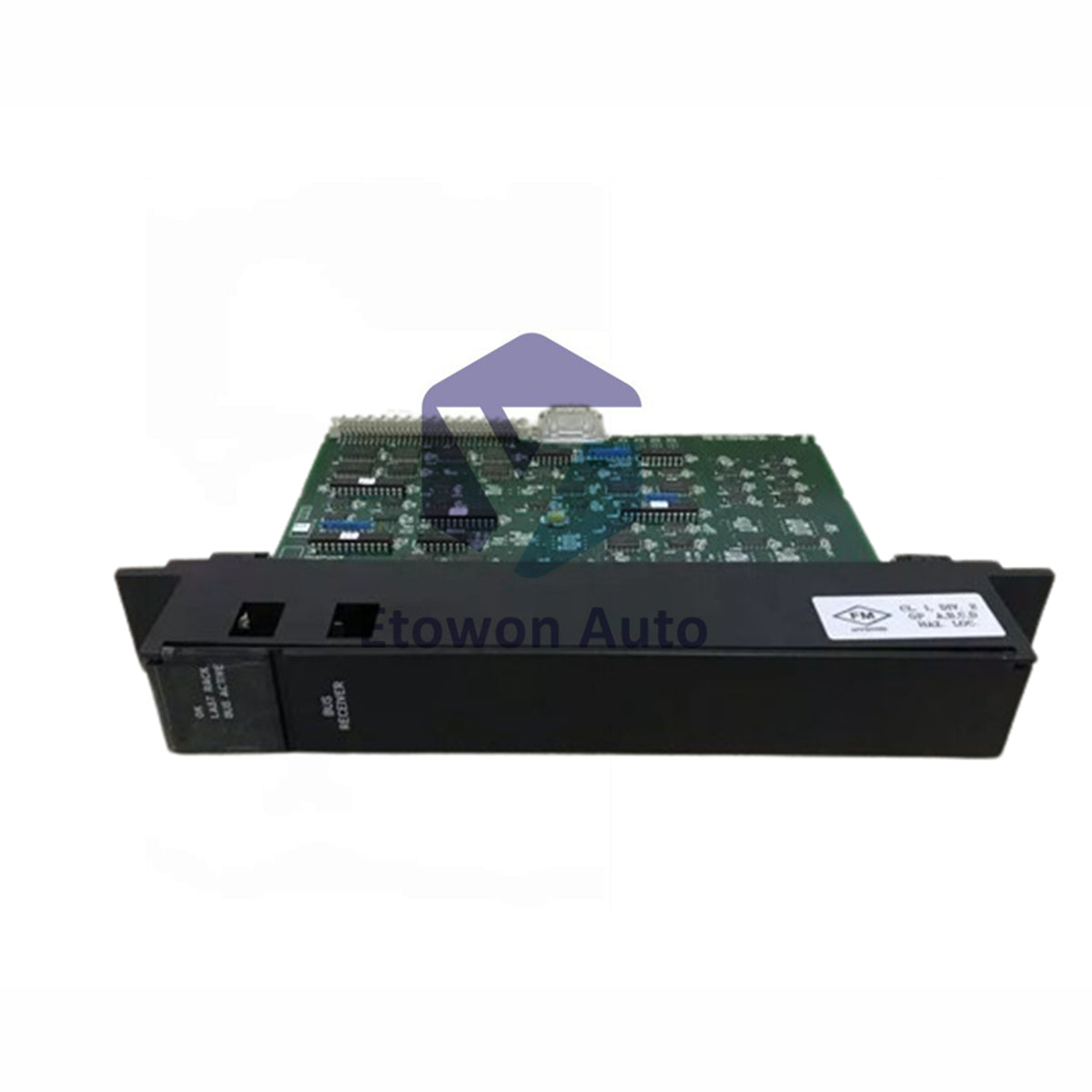

ماژول گیرنده باس سری 90-70 GE Fanuc IC697BEM711N

بررسی محصول

IC697BEM711N (نسخه N) یک ماژول گیرنده باس محلی با سرعت بالا است که توسط GE Fanuc (اکنون Emerson Automation) برای اکوسیستم کنترل‌کننده منطقی برنامه‌پذیر سری 90-70 طراحی شده است. این ماژول به طور خاص برای قرارگیری در اسلات 1 یک شاسی توسعه یا ورودی/خروجی از راه دور طراحی شده است و یک ارتباط مقاوم و پهنای باند بالا به رک اصلی CPU برقرار می‌کند. با وزن 0.3 کیلوگرم و در یک محفظه صنعتی، این ماژول اجازه می‌دهد چندین رک به صورت یک معماری کنترل همگام و یکپارچه عمل کنند.

مزایای فنی اصلی

• موازی‌سازی داده با سرعت بالا: با نرخ داده مؤثر 500 کیلوبایت بر ثانیه کار می‌کند و به‌روزرسانی‌های وضعیت ورودی/خروجی در زمان واقعی و تأخیر حداقلی بین پردازنده اصلی و سخت‌افزار توسعه را تضمین می‌کند.
• جداسازی قابل توجه سیستم: دارای جداسازی الکتریکی 500 ولت DC بین مدارهای داخلی ورودی/خروجی و زمین شاسی است که از قطعات حساس پردازشی در برابر حلقه‌های زمین صنعتی مخرب محافظت می‌کند.
• مقاومت شدید در برابر شرایط محیطی: برای عملکرد قابل اعتماد در مناطق تولید ناپایدار با محدوده دمای کاری گسترده از -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد ساخته شده است.

مشخصات فنی

کاربردهای صنعتی

• عملیات چند رک در کارخانه فولاد: مدیریت سیگنال‌های دیجیتال و آنالوگ با چگالی بالا در محفظه‌های مجاور جداگانه در کنترل کوره بلند یا نورد گرم.
• ارتقاء کنترل نیروگاه: اتصال کانال‌های نظارت توربین اضافی به سیستم مرکزی سری 90-70 بدون از دست دادن حلقه‌های اسویپ تعیین‌شده.
• زیرساخت فرآوری شیمیایی: اتصال شاسی‌های مانع ایمنی ذاتی محلی که در نزدیکی یکدیگر در پایگاه‌های مهندسی با کنترل اقلیم قرار دارند.
• سیستم‌های مواد نقاله بزرگ‌مقیاس: ادغام تخت‌های کنترل جداگانه مرتب‌سازی بار یا ترمینال توزیع سنگین در اتاق‌های کنترل الکتریکی نزدیک به هم.

سیم‌کشی و نصب

• اختصاص اسلات اجباری: IC697BEM711N به طور سخت‌افزاری برای کار فقط در اسلات 1 رک توسعه برنامه‌ریزی شده است. تلاش برای قرار دادن این کارت در هر اسلات دیگری باعث خطا در راه‌اندازی سیستم می‌شود.
• محدودیت‌های مسیر کابل باس: ماژول را از طریق رابط کابل توسعه 50 پین تخصصی به فرستنده باس بالادستی متصل کنید. طول تجمعی کل زنجیره نباید از 50 فوت (15 متر) تجاوز کند.
• امنیت اتصال زمین شاسی: تسمه‌های اتصال زمین فیزیکی شاسی را محکم به زیرصفحه پنل اصلی وصل کنید تا مدارهای حفاظت از ولتاژ 500 ولت DC داخلی، نشت ولتاژ را به‌طور ایمن از تراشه‌های منطقی دور کنند.
• نگهداری با وارد کردن سرد: همیشه قبل از وارد کردن یا خارج کردن ماژول از مسیرهای شاسی، تغذیه برق اصلی که هم کنترل‌کننده اصلی و هم رک توسعه محلی را تأمین می‌کند، قطع کنید.

مزایای مهندسی

• پخش حرارت کم: مصرف تنها 800 میلی‌آمپر از خط بک‌پلینک دمای داخلی را پایین نگه می‌دارد و عمر عملیاتی کارت‌های ورودی/خروجی با چگالی بالا را حفظ می‌کند.
• همزمانی در سطح سخت‌افزار: سرعت باس موازی 500 کیلوبایت بر ثانیه به‌طور نزدیکی با چرخه بک‌پلینک اصلی مطابقت دارد و اجازه می‌دهد ماژول‌های راه دور سیگنال‌ها را گویی در داخل قاب CPU اصلی پردازش کنند.
• ترکیب ساختار مقاوم: مواد مصنوعی مقاوم در برابر ذرات معلق هوا، لرزش‌های کارخانه و تغییرات جزئی در نصب را تحمل می‌کنند.

سؤالات متداول فنی

س1: پسوند "N" در انتهای مدل IC697BEM711N چه معنایی دارد؟
ج1: این حرف نشان‌دهنده لایه رسمی بازنگری سخت‌افزار/فریم‌ور تولید است. نسخه "N" بهینه‌سازی برای معماری‌های مدرن بک‌پلینک و تطابق بهتر قطعات در نسخه‌های مختلف را نشان می‌دهد.

س2: آیا می‌توانم این ماژول را با کابل توسعه محلی 100 فوتی اگر به‌خوبی محافظت شده باشد، اجرا کنم؟
ج2: خیر. معماری باس موازی بک‌پلینک سری 90-70 محدودیت فیزیکی سختی در انتشار سیگنال دارد. عبور از مرز 50 فوت (15 متر) باعث خرابی داده و خطاهای زمان‌بندی باس سیستم می‌شود، صرف‌نظر از کیفیت محافظ کابل.

س3: آیا این برد گیرنده محلی نیاز به تغذیه برق خارجی 24 ولت یا 5 ولت جداگانه دارد؟
ج3: نیازی به سیم برق خارجی نیست. ماژول تغذیه 5 ولت DC خود را مستقیماً از واحد تغذیه بک‌پلینک نصب شده در شاسی توسعه می‌گیرد.
