IC695FTB001

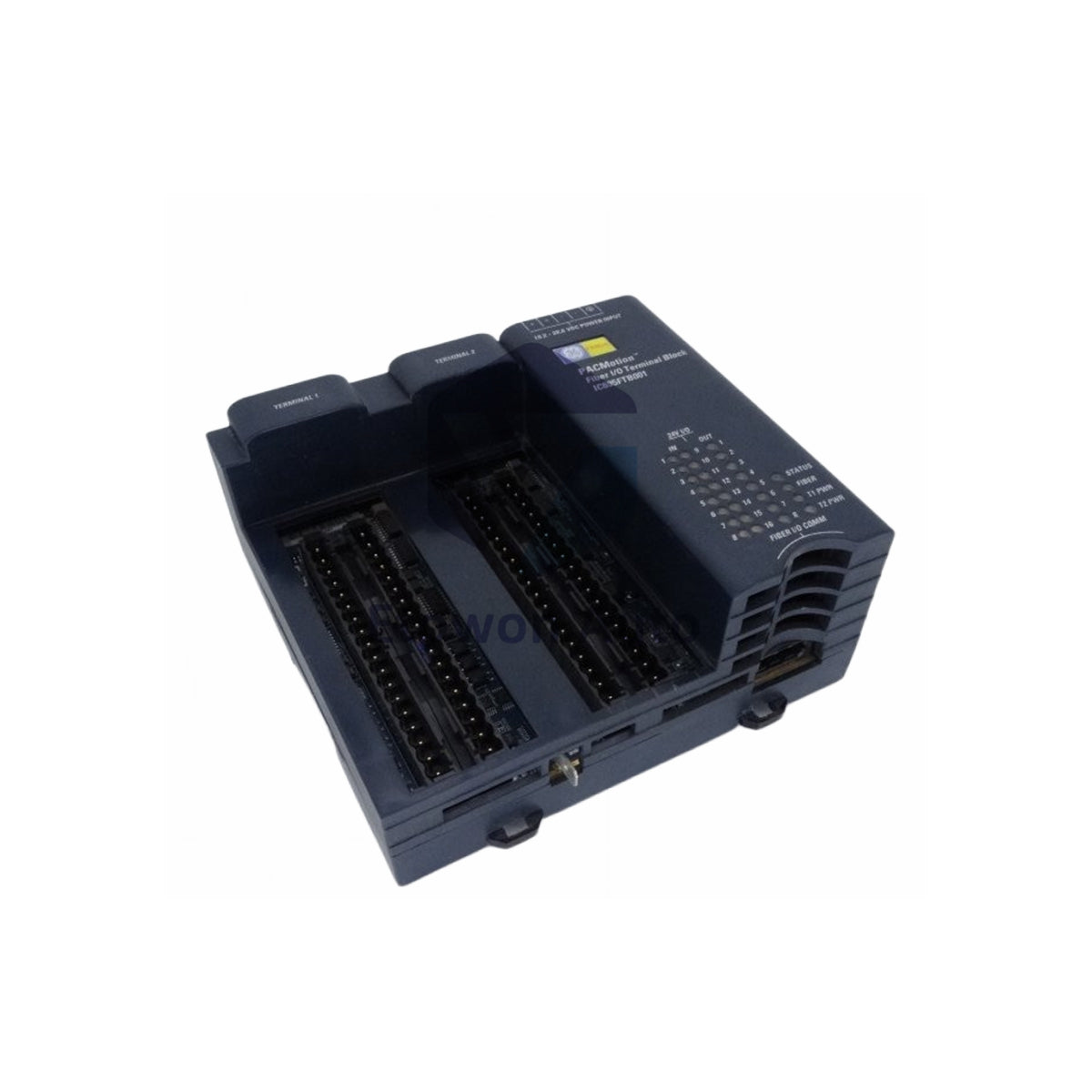

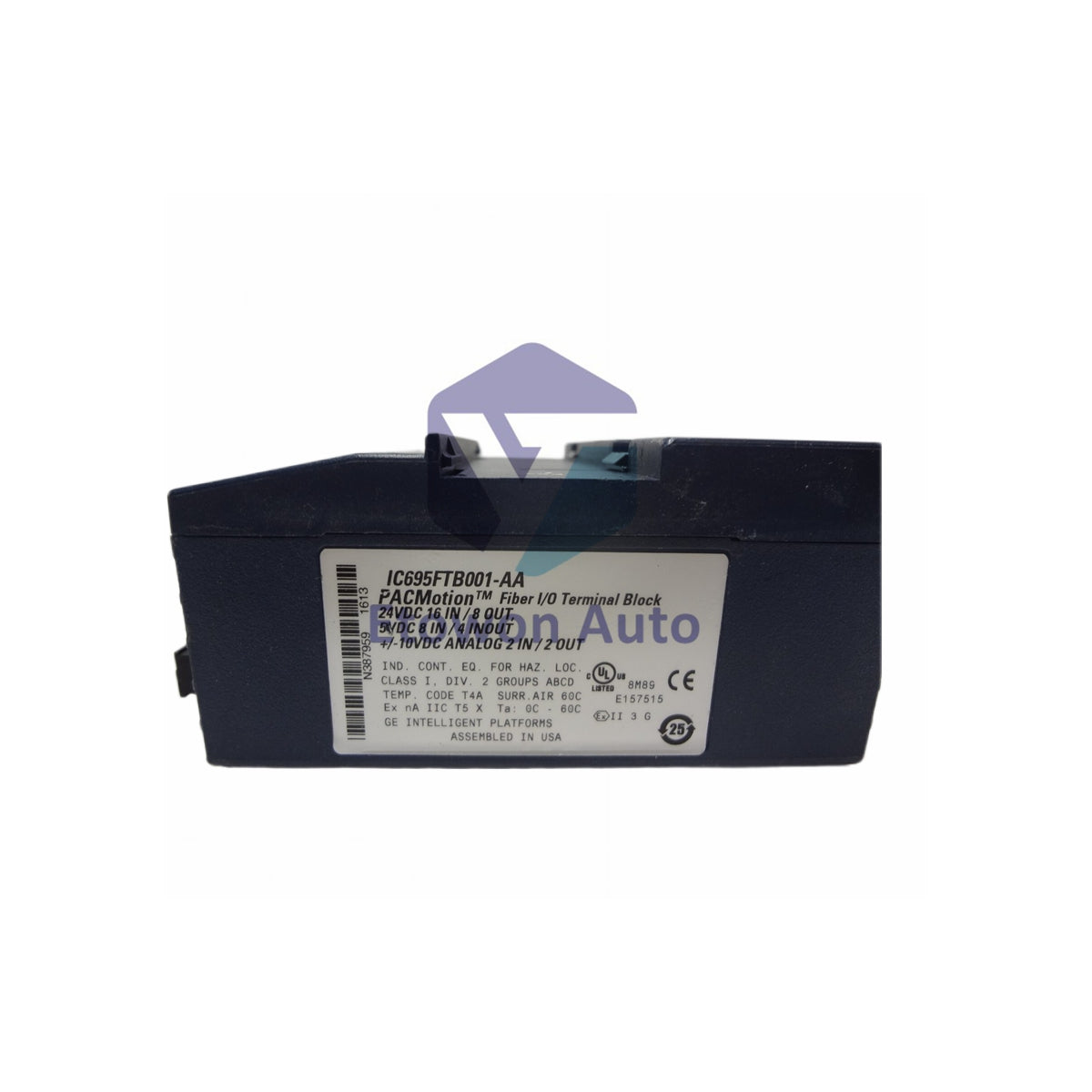

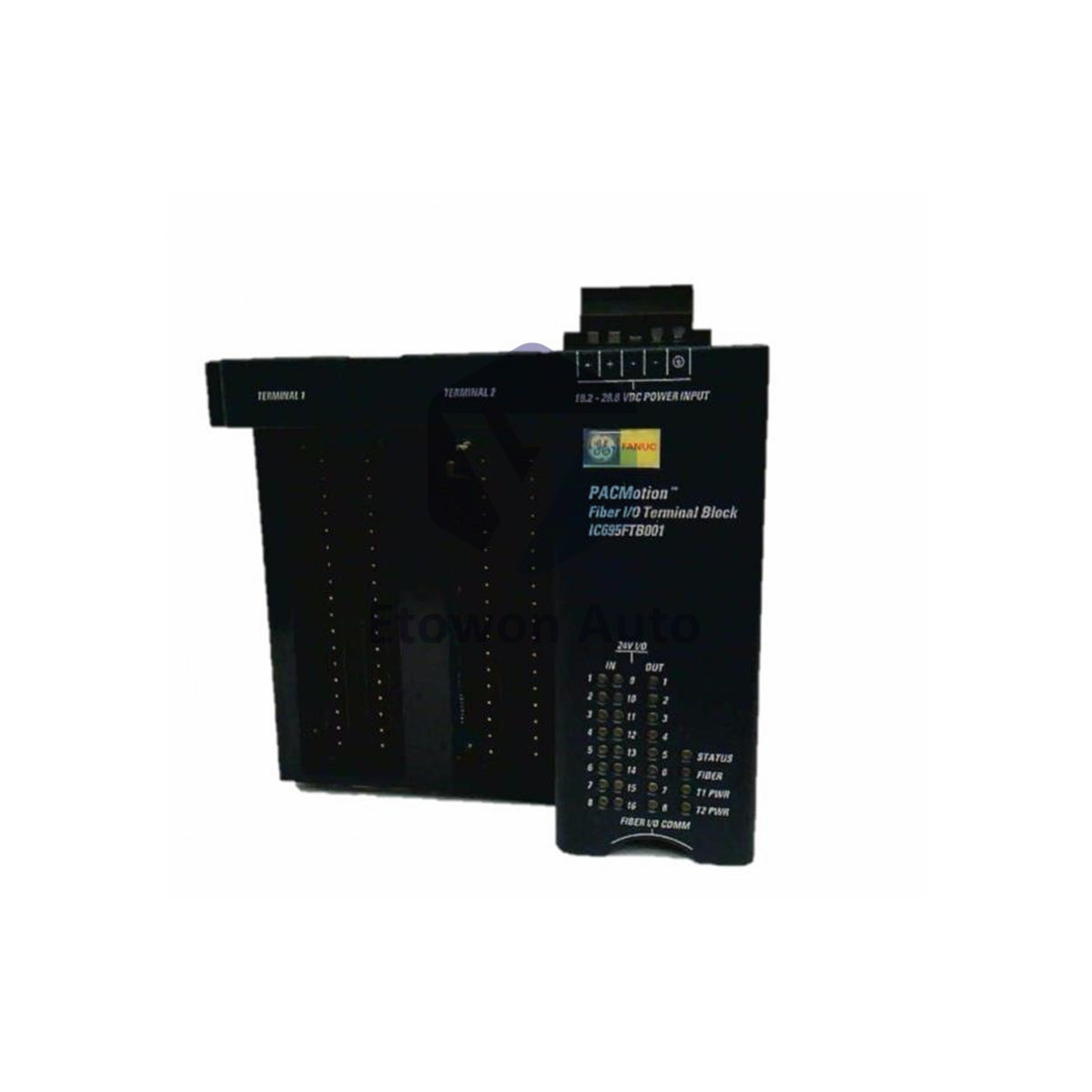

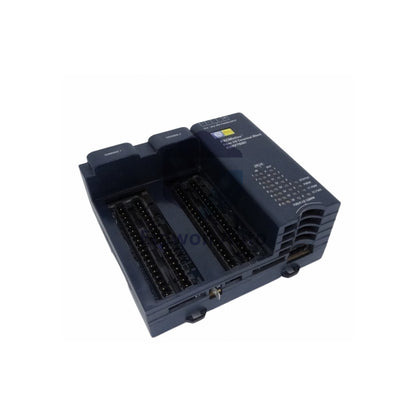

بلوک ترمینال فیبر I/O مدل GE Fanuc IC695FTB001 PACMotion RX3i

موجود در انبار ({12} واحد)، آماده برای ارسال

  • Manufacturer: General Electric

  • Product No.: IC695FTB001

  • Product Type: ترمینال بلاک

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 790g

  • Shipping port: Xiamen

  • Warranty: 12 months

سیاست بازگشت ۳۰ روزه · گارانتی ۱۲ ماهه
  • تحویل سریع
  • پشتیبانی ۲۴ ساعته و ۷ روز هفته
  • تضمین کیفیت

Description

مشخصات فنی

مدل / نوع IC695FTB001
برند / سیستم GE Fanuc / PACMotion RX3i (سبک سری ۹۰-۳۰)
نوع محصول بلوک ترمینال I/O فیبر نوری فعال / رابط حرکت
محدوده ولتاژ ورودی محدوده ولتاژ ورودی ۱۹.۲ تا ۲۸.۸ ولت DC (۰.۴۵ آمپر در ۲۴ ولت)
خروجی توان کمکی خروجی توان کمکی ۵ ولت DC (حداکثر ۰.۵ آمپر)
ورودی‌های دیجیتال ۱۶ ورودی دیجیتال ۲۴ ولت عمومی، ۸ ورودی ۵ ولت
خروجی‌های دیجیتال ۸ خروجی ۲۴ ولت
ورودی/خروجی تفاضلی ۴ ورودی/خروجی تفاضلی ۵ ولت
کانال‌های ورودی/خروجی آنالوگ ۲ ورودی آنالوگ (±۱۰ ولت تفاضلی)، ۲ خروجی آنالوگ (±۱۰ ولت تک‌انتهایی)
پورت رابط ماژول کابل فیبر نوری (پشتیبانی تا ۱۰۰ متر)
حفاظت یکپارچه حفاظت الکترونیکی در برابر اضافه بار و تشخیص مدار باز انکودر چهارگانه
ابعاد (عرض × ارتفاع × عمق) ابعاد ۱۴۱.۲ × ۱۲۵.۵ × ۶۲.۵ میلی‌متر (۵.۵۶ × ۴.۹۴ × ۲.۴۶ اینچ)
وزن خالص محصول ۰.۷۹ کیلوگرم (تقریباً ۱.۷۴ پوند)
تنظیمات نصب ریل دین ۳۵ میلی‌متری (نصب عمودی الزامی است)

مروری بر محصول

GE Fanuc IC695FTB001 یک بلوک ترمینال I/O فیبر نوری فعال است که به طور انحصاری برای گسترش قابلیت‌های کنترل حرکت توزیع‌شده سیستم‌های PACMotion RX3i طراحی شده است. این ماژول جمع‌وجور با وزن تقریبی ۰.۷۹ کیلوگرم، در بازه ورودی گسترده ۱۹.۲ تا ۲۸.۸ ولت DC کار می‌کند و ابزارهای میدانی تخصصی را مستقیماً با پردازنده‌های مرکزی متصل می‌کند تا همگام‌سازی داده‌ها را در محیط‌های صنعتی پر نویز به صورت بی‌وقفه فراهم آورد.

مزایای فنی اصلی

  • رابط حرکت با چگالی بالا: ترکیبی از کانال‌های گسسته، آنالوگ و تفاضلی ۵ ولت برای پشتیبانی از لوازم جانبی سخت‌افزاری پیچیده شامل پروب‌های لمسی، سوئیچ‌های خانه و نقاط محدودیت بیش‌ازحد حرکت.
  • رسانه فیبر نوری مقاوم: از یک باس فیبر نوری اختصاصی برای ایجاد ارتباطات مطمئن کنترلر در فضاهای تولید طولانی تا طول ۱۰۰ متر استفاده می‌کند.
  • حفاظت هوشمند سیستم: حفاظت خودکار الکترونیکی در برابر اضافه بار را همراه با تشخیص مدار باز انکودر چهارگانه در سطح سخت‌افزار برای محافظت از حسگرهای متصل ادغام می‌کند.
  • نگهداری میدانی ساده‌شده: این واحد ۰.۷۹ کیلوگرمی دارای هدرهای بلوک ترمینال قابل جدا شدن است که به مهندسان اجازه می‌دهد در هنگام تعویض ماژول، مجموعه‌های سیم‌کشی فیزیکی را به سرعت تعویض کنند.

راهنمای نصب

ماژول ۰.۷۹ کیلوگرمی را به‌طور محکم روی ریل DIN استاندارد ۳۵ میلی‌متری نصب کنید. برای محافظت از مدارهای منطقی داخلی در برابر داغ شدن، همیشه شاسی ۱۴۱.۲ × ۱۲۵.۵ × ۶۲.۵ میلی‌متری را به صورت عمودی نصب کنید تا جریان طبیعی هوا تسهیل شود. منبع تغذیه ۲۴ ولت DC اسمی را به ورودی‌های برق متصل کنید و مسیر لینک فیبر نوری خود را زیر آستانه عملیاتی حداکثر ۱۰۰ متر نگه دارید.

سؤالات متداول فنی

سؤال ۱: چه عملکردهای حسگر خاص حرکت را می‌توان مستقیماً به این بلوک متصل کرد؟
پاسخ ۱: آرایه‌های ورودی فیزیکی برای پردازش مستقیم نشانگرهای تشخیصی، پروب‌های لمسی با سرعت بالا، سوئیچ‌های موقعیت خانه و محدودیت‌های ایمنی بیش از حد طراحی شده‌اند.

سؤال ۲: حداکثر فاصله پشتیبانی شده برای کابل‌های فیبر نوری چقدر است؟
پاسخ ۲: ماژول ارتباط کامل و نرخ تازه‌سازی داده زیر میلی‌ثانیه را در لینک‌های فیبر نوری تا طول حداکثر ۱۰۰ متر حفظ می‌کند.

سؤال ۳: چرا باید IC695FTB001 به‌طور دقیق در حالت عمودی نصب شود؟
پاسخ ۳: نصب عمودی یک محدودیت محیطی است که برای بهینه‌سازی دفع حرارت لازم است و اطمینان می‌دهد که قطعه ۰.۷۹ کیلوگرمی در طول عملیات پایدار با توان بالا از داغ شدن بیش از حد محافظت می‌شود.
