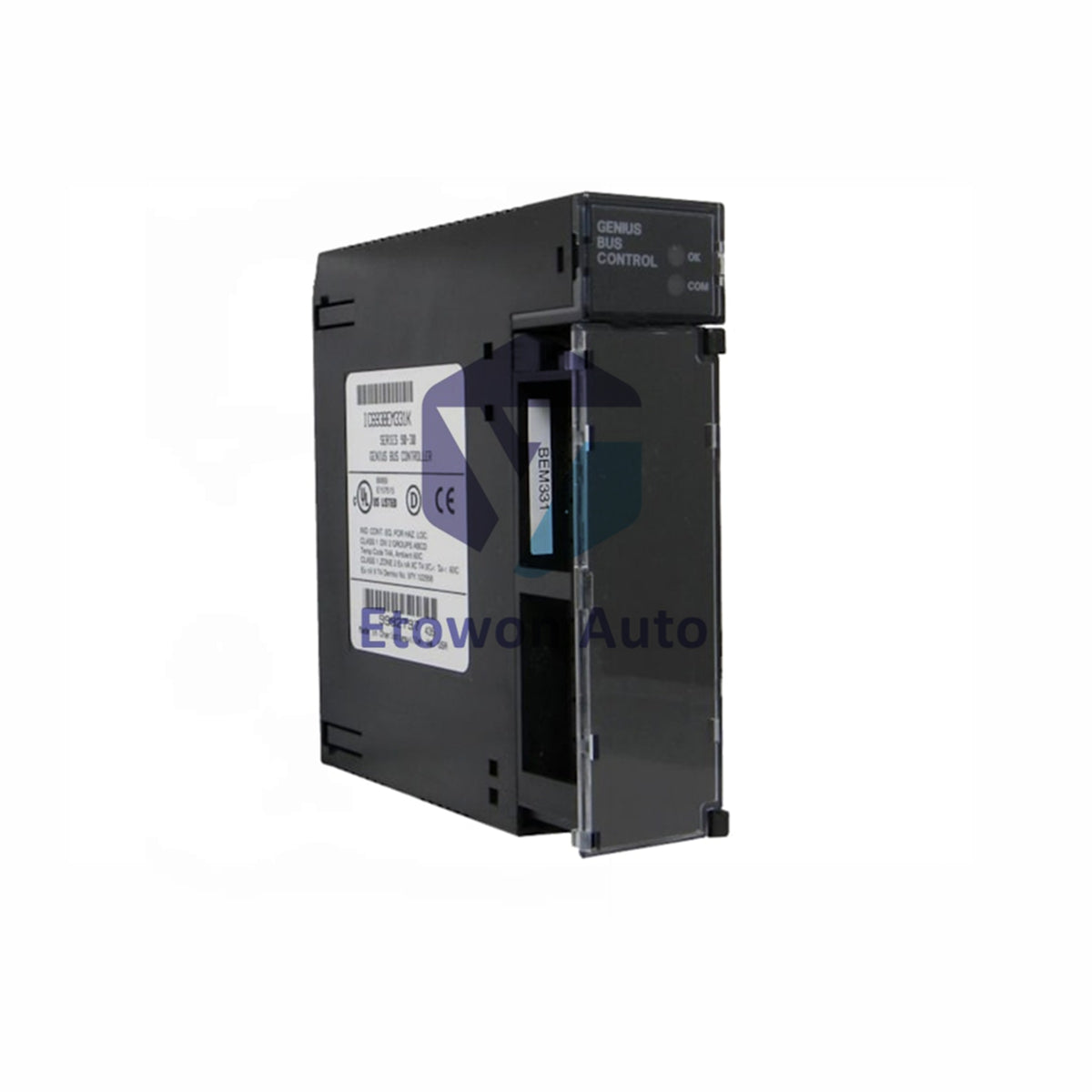

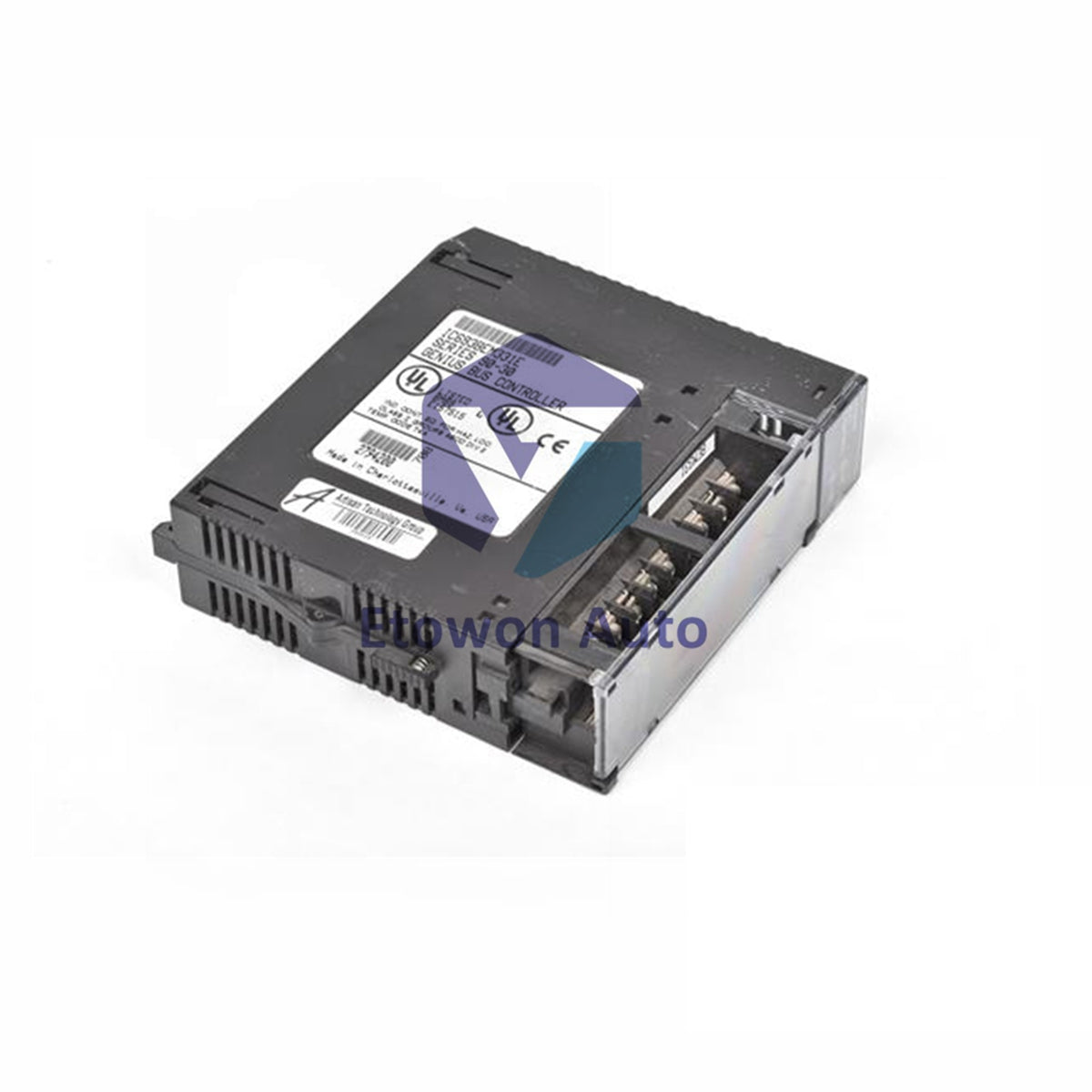

ماژول رابط ورودی/خروجی FIP سری 90-30 مدل IC693BEM332 شرکت GE Fanuc

ماژول رابط ورودی/خروجی GE Fanuc IC693BEM332

این ماژول به عنوان یک دروازه شبکه میدانی هوشمند و پرسرعت طراحی شده است که به طور خاص برای پلتفرم PLC سری ۹۰-۳۰ GE Fanuc ساخته شده است. به عنوان یک ماژول توسعه باس تخصصی (BEM)، این کارت ارتباطی ۰.۳۵ کیلوگرمی پروتکل ابزارآلات کارخانه‌ای (FIP) را مستقیماً در بک‌پلین کنترلر شما ادغام می‌کند و امکان قطعی بودن با توان بالا و پایدار را در چیدمان‌های توزیع شده کارخانه فراهم می‌آورد.

مشخصات فنی

راهنمای نصب سریع

• اطمینان حاصل کنید که تمام خطوط برق AC یا DC ورودی به صفحه پایه رک سری ۹۰-۳۰ قبل از شروع نصب کاملاً خاموش شده باشند.
• این ماژول ۰.۳۵ کیلوگرمی را به آرامی در شکاف تعیین شده قرار دهید و قفل‌های مکانیکی را برای تحمل وزن سخت‌افزار به درستی ببندید.
• خطوط شبکه سریال خود را به طور ایمن به سوکت‌های جلویی ۹ پین نوع D متصل کنید و اطمینان حاصل کنید که طول کابل‌های بلند در هر پورت کمتر از ۱۰۰ متر باشد تا افت سیگنال کاهش یابد.

سؤالات متداول فنی

پارامترهای اصلی طراحی ساختاری و محیطی این ماژول چیست؟
ماژول دارای درجه حفاظت IP20 و وزن ۰.۳۵ کیلوگرم است که آن را برای ادغام در تابلوهای کنترل صنعتی محافظت شده ایده‌آل می‌کند. این ماژول در بازه دمایی استاندارد ۰ تا ۶۰ درجه سانتی‌گراد به طور کارآمد عمل می‌کند و جریان ۳۰۰ میلی‌آمپر را از ریل داخلی ۵ ولت DC بک‌پلین مصرف می‌کند.

پروتکل ابزارآلات کارخانه‌ای ۲.۵ مگاهرتز (FIP) چگونه به نصب‌های پیچیده میدانی کمک می‌کند؟
سرعت انتقال کلاک ۲.۵ مگاهرتز تبادل داده‌های سریع، پایدار و بسیار قطعی را در سلول‌های پردازش خودکار فراهم می‌کند. این سرعت تضمین می‌کند که نقاط ورودی/خروجی از راه دور با کمترین نوسان دوره‌ای اسکن شوند که برای کنترل خط همزمان حیاتی است.

محدودیت‌های چیدمان برای پورت‌های سریال دوگانه در هنگام نصب چیست؟

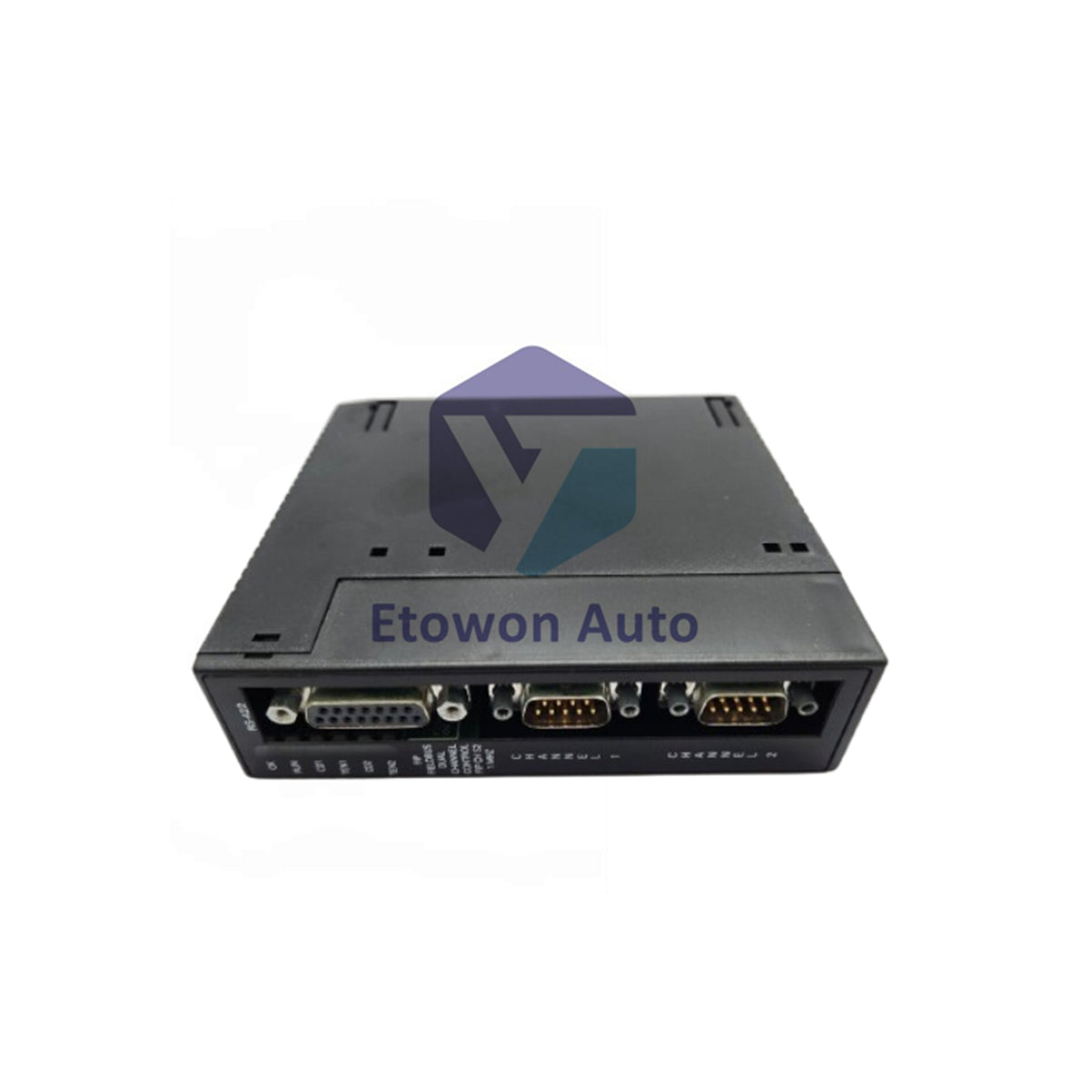

صفحه جلویی دارای دو کانکتور سریال ۹ پین نوع D جداگانه است که از پارامترهای سیم‌کشی RS-422 و RS-482 پشتیبانی می‌کند. بسته به انتخاب کابل‌های شیلد شده و ترمینیشن‌های شبکه، هر پورت ایزوله شده میدانی می‌تواند ارتباطات را تا طول حداکثر ۱۰۰ متر پشتیبانی کند.
