FS-TRO-0824

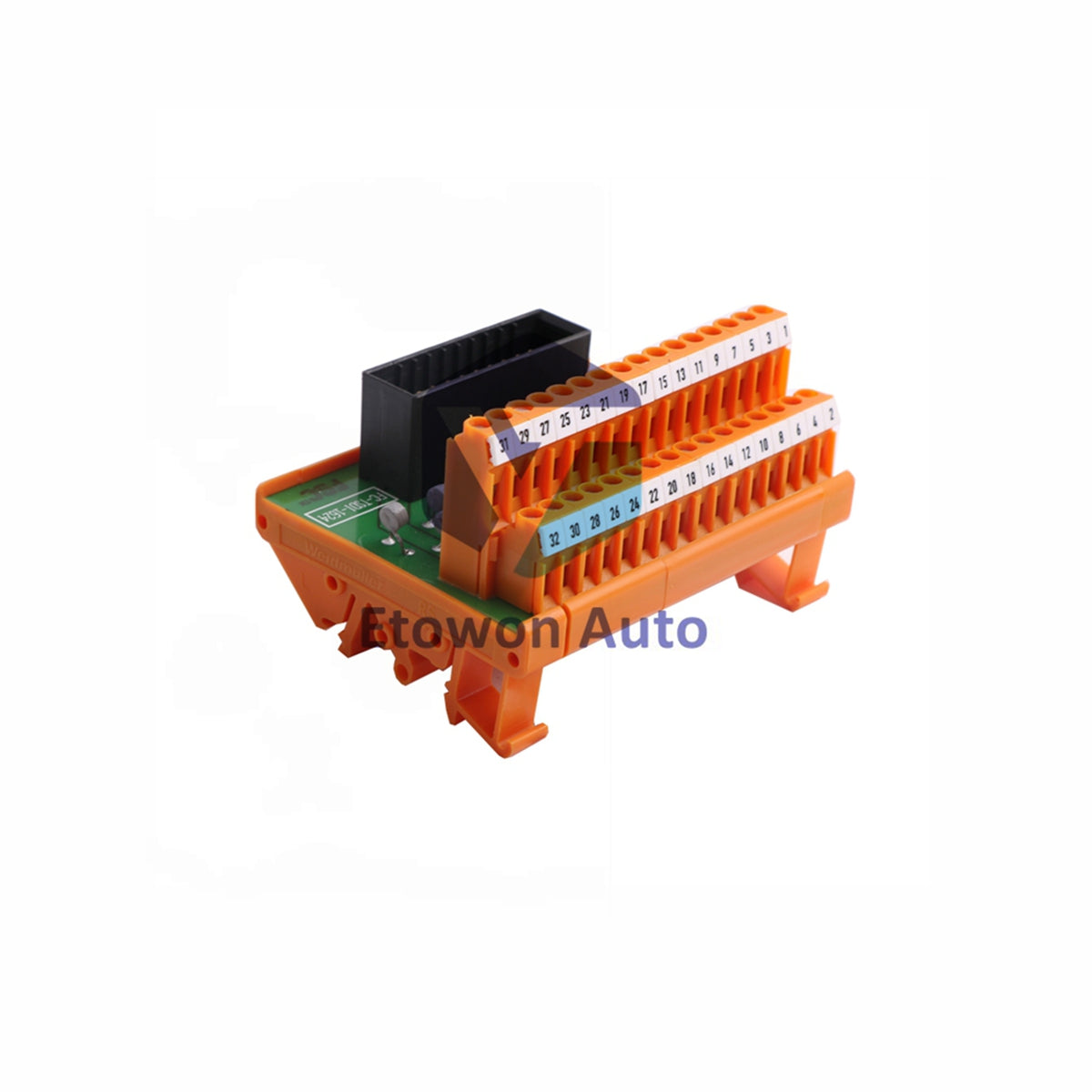

ماژول FTA مدیر ایمنی هانیول FS-TRO-0824

فقط 4 واحد باقی مانده است

  • Manufacturer: Honeywell

  • Product No.: FS-TRO-0824

  • Product Type: مونتاژ پایان

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1200g

  • Shipping port: Xiamen

  • Warranty: 12 months

سیاست بازگشت ۳۰ روزه · گارانتی ۱۲ ماهه
  • تحویل سریع
  • پشتیبانی ۲۴ ساعته و ۷ روز هفته
  • تضمین کیفیت

Description

مروری بر محصول

FS-TRO-0824 به عنوان یک رابط مطمئن برای مجموعه ترمینال میدان (FTA) بین کابل‌های اتصال سیستم و سیم‌کشی خارجی میدان عمل می‌کند. این ماژول دارای ۸ کنتاکت رله تغییر وضعیت بدون ایمنی و بدون پتانسیل (NO/NC) برای مدیریت دستگاه‌های خارجی میدان است. LEDهای یکپارچه وضعیت هر کانال را به صورت واضح و در زمان واقعی نشان می‌دهند و تشخیص سیستم را در محیط‌های صنعتی سخت آسان می‌کنند.

مزایای فنی اصلی

  • حفاظت در برابر جریان اضافی: هر کانال دارای یک فیوز تأخیری ۵ آمپری قابل تعویض در میدان (Schurter 0001.2511) است تا خطاهای میدان را جدا کند.
  • عایق‌بندی بالا: عایق ۴۰۰۰ ولت AC بین سیم‌پیچ و کنتاکت فراهم می‌کند و منطق کنترل حساس را از نوسانات ولتاژ میدان محافظت می‌کند.
  • اتصال ساده‌شده: به طور مستقیم به ماژول‌های افزونه SDO-0824 از طریق کابل اتصال استاندارد سیستم متصل می‌شود و سیم‌کشی کابینت را کاهش می‌دهد.

مشخصات فنی

پارامتر جزئیات مشخصات
کانال‌ها ۸ کانال خروجی (کنتاکت‌های بدون پتانسیل NO/NC)
ولتاژ ورودی نامی ۲۴ ولت DC (حداکثر ۳۱ ولت DC)
حداکثر ولتاژ سوئیچ شده ۲۵۰ ولت AC / ۳۰۰ ولت DC
حداکثر جریان سوئیچ شده ۵ آمپر برای هر کانال
رتبه فیوز فیوز تأخیری ۵ آمپر، ۵×۲۰ میلی‌متر (Schurter 0001.2511)
ابعاد (L × W × H) ۱۹۵ × ۷۰ × ۶۰ میلی‌متر
نصب ریل‌های DIN EN TS32 / TS35 × 7.5
دمای کاری -۴۰ درجه سانتی‌گراد تا +۷۰ درجه سانتی‌گراد (-۴۰ درجه فارنهایت تا +۱۵۸ درجه فارنهایت)

نصب و نگهداری

  • کاهش جریان حرارتی: جریان کامل ۵ آمپر را تا دمای ۲۵ درجه سانتی‌گراد پشتیبانی می‌کند و به طور خطی تا ۳.۵ آمپر در دمای محیط ۷۰ درجه سانتی‌گراد کاهش می‌یابد.
  • استانداردهای سیم‌کشی: از سیم‌هایی با قطر تا ۲.۵ میلی‌متر مربع (AWG 14) استفاده کنید. عایق را به طول ۷ میلی‌متر جدا کرده و پیچ‌های ترمینال را با گشتاور ۰.۵ نیوتن‌متر محکم کنید.
  • ایمنی فیوز: همیشه قبل از سرویس یا تعویض فیوزهای حفاظتی یکپارچه، حلقه مربوطه را از برق جدا کنید.

مزایای مهندسی

  • کنتاکت‌های بادوام: ماده کنتاکت اکسید نقره-کادمیم (AgCdO) مقاومت سایشی برتر در بارهای القایی با چرخه بالا ارائه می‌دهد.
  • نصب جهانی DIN: مکانیزم نصب کلیکی از ریل‌های استاندارد DIN TS32 و TS35 پشتیبانی می‌کند تا ادغام بدون درز در محفظه فراهم شود.
  • عیب‌یابی محلی: LEDهای اختصاصی سمت سیم‌پیچ، عیب‌یابی را در طول تست حلقه و راه‌اندازی تسریع می‌کنند.

سؤالات متداول فنی

Q1: چرا رتبه‌بندی ماژول به ۵ آمپر محدود شده است در حالی که رله‌های جداگانه از ۸ آمپر پشتیبانی می‌کنند؟
A1: محدودیت خروجی سیستم به ۵ آمپر محدود شده است تا از مسیرهای PCB، اتصالات ترمینال محافظت کرده و با فیوز ایمنی ۵ آمپری Schurter روی برد هماهنگ باشد.

Q2: آیا این ماژول می‌تواند بارهای AC و DC را به طور همزمان در کانال‌های مختلف ترکیب کند؟
A2: بله. هر ۸ کانال دارای کنتاکت‌های مستقل بدون پتانسیل هستند که به شما امکان می‌دهد منابع ولتاژ AC و DC جداگانه را در محدوده حداکثر مشخص شده اجرا کنید.

Q3: چگونه باید با بارهای القایی مانند سلونوئیدهای سنگین برخورد کنم؟
A3: در حالی که کنتاکت‌های AgCdO به طور طبیعی در برابر جرقه مقاومت می‌کنند، نصب یک دیود فلی‌بک خارجی در سراسر بارهای القایی میدان DC به طور قابل توجهی عمر عملیاتی کنتاکت‌های رله را افزایش می‌دهد.
