دلتا VFD485VP43AFTHA | درایو سه‌فاز 460 ولت 91 آمپر

مروری بر محصول

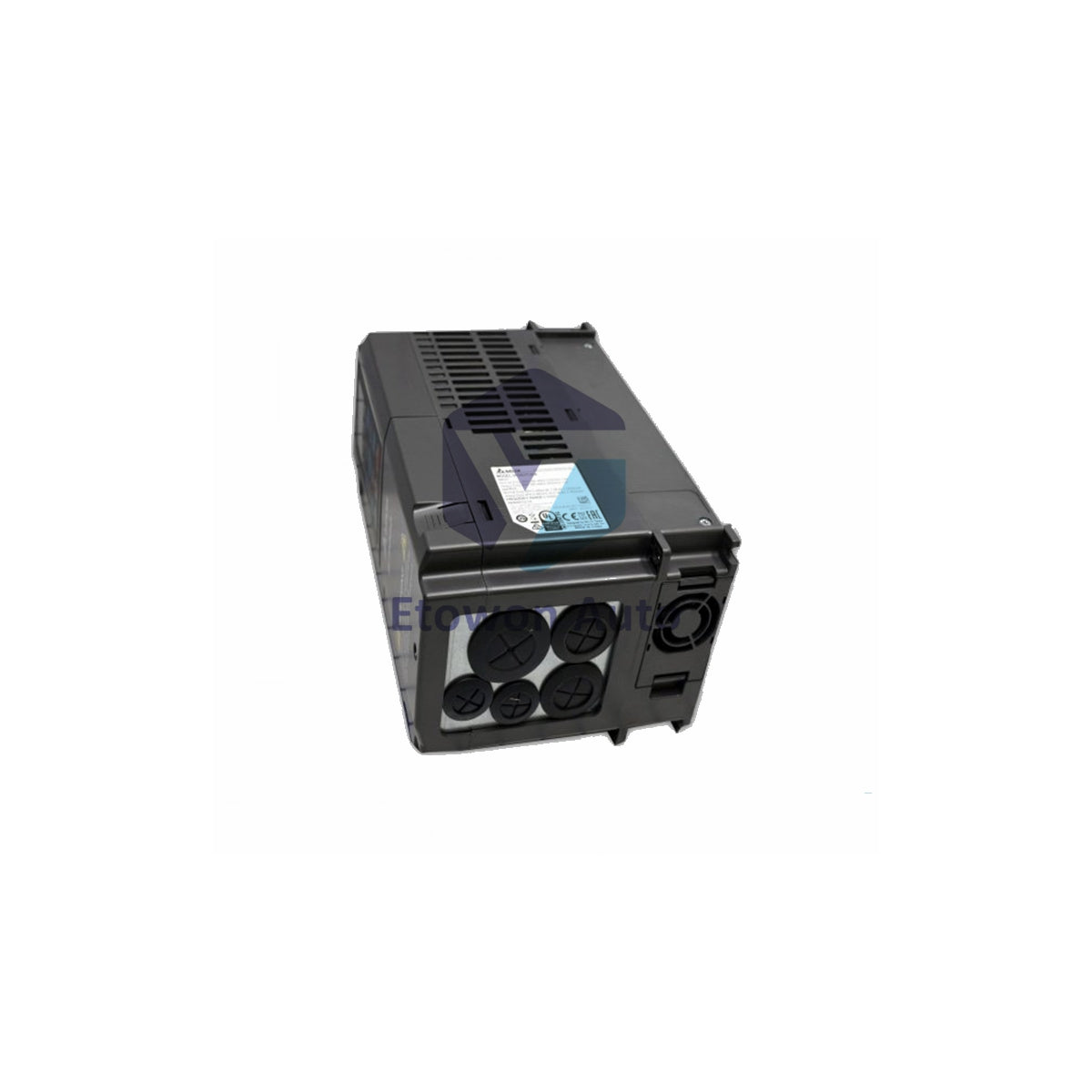

دلتا VFD485VP43AFTHA یک درایو فرکانس متغیر (VFD) با ظرفیت بالا است که برای کنترل سیالات صنعتی سنگین طراحی شده است. با خروجی قدرتمند 45 کیلووات (60 اسب بخار)، این درایو در مدیریت سیستم‌های بزرگ HVAC، پمپ‌های تصفیه آب و برج‌های خنک‌کننده صنعتی عملکرد برجسته‌ای دارد. این نسخه خاص "THA" شامل مدیریت حرارتی پیشرفته و یک راکتور DC داخلی برای کاهش اعوجاج هارمونیکی است که تضمین می‌کند استانداردهای سختگیرانه کیفیت برق رعایت شود. کنترل برداری بدون سنسور (SVC) پیشرفته آن تعادل کاملی بین گشتاور شروع بالا و سرعت‌های کروز با مصرف انرژی بهینه فراهم می‌کند.

پیکربندی فنی

منطق مشخصات مدل

• توان نامی (485): جریان خروجی نامی 91 آمپر را ارائه می‌دهد و از موتورهای تا 45 کیلووات (60 اسب بخار) پشتیبانی می‌کند.
• سری (VP): تخصصی برای بارهای گشتاور متغیر، با حالت کنترل چند پمپ و حالت آتش برای عملکرد اضطراری فن.
• کلاس ولتاژ (43): ورودی 460 ولت سه‌فاز (سازگار با شبکه‌های 380 ولت تا 480 ولت ±10%).
• فیلتر و راکتور (AF): شامل فیلتر EMC داخلی (کلاس A) و راکتور DC داخلی برای کاهش THDi (کل اعوجاج هارمونیکی).
• پیکربندی قاب (THA): دارای شاسی تقویت‌شده با طراحی مجرای خنک‌کننده مستقل برای جداسازی قطعات قدرت از گرد و غبار.

مشخصات فنی

راهنمای نصب و نگهداری

استانداردهای مهندسی توان بالا

کیفیت برق: راکتور DC داخلی در VFD485VP43AFTHA به طور قابل توجهی هارمونیک‌ها را کاهش می‌دهد. مگر اینکه امپدانس منبع تغذیه کمتر از 3٪ باشد، نیازی به راکتور خط اضافی نیست. این موضوع هم فضای نصب و هم هزینه کلی سیستم را کاهش می‌دهد.

معماری خنک‌کننده: این مدل از مجرای خنک‌کننده ایزوله استفاده می‌کند. هنگام نصب در کابینت، اطمینان حاصل کنید که هوای خروجی مستقیماً از محفظه خارج شود تا از تجمع حرارت داخلی جلوگیری شود. فن‌های درایو قابل تعویض در محل هستند تا زمان کارکرد طولانی‌مدت تضمین شود.

گشتاور ترمینال‌ها: برای ترمینال‌های خروجی 91 آمپر، از ترمینال‌های حلقه‌ای M6 یا M8 با گشتاور سفت کردن 4.0-5.0 نیوتن‌متر استفاده کنید تا از نقاط داغ ناشی از اتصالات الکتریکی شل جلوگیری شود.

مزایای مهندسی

VFD485VP43AFTHA دارای منطق کنترل چند پمپ پیشرفته است که قادر به مدیریت همزمان تا 4 پمپ (1 پمپ اصلی با سرعت ثابت + 3 پمپ کمکی) می‌باشد. این درایو شامل رابط RS-485 داخلی است که از Modbus RTU/ASCII با سرعت‌های تا 38.4 کیلوبیت بر ثانیه پشتیبانی می‌کند. پوشش محافظ چهار لایه آن، پل قدرت 45 کیلووات و منطق کنترل را در برابر رطوبت و بخارات شیمیایی محافظت می‌کند و آن را برای تأسیسات تصفیه فاضلاب و کارخانه‌های فرآوری شیمیایی مناسب می‌سازد.

سؤالات متداول فنی

س1: حداکثر فرکانس حامل برای این مدل 45 کیلووات چقدر است؟
ج1: فرکانس حامل می‌تواند بین 2 کیلوهرتز تا 10 کیلوهرتز تنظیم شود. برای درایو 45 کیلووات، 4 کیلوهرتز به عنوان مقدار پیش‌فرض توصیه می‌شود تا تعادل بین تلفات سوئیچینگ و نویز صوتی موتور حفظ شود.

س2: آیا می‌توانم این درایو را برای تست با منبع تغذیه تک‌فاز راه‌اندازی کنم؟
ج2: خیر. درایوهای سری VP با توان بالا نیاز به ورودی سه‌فاز متعادل دارند تا از قطع حفاظت در اثر از دست رفتن فاز و آسیب احتمالی به پل یکسوساز ورودی جلوگیری شود.

س3: حالت "آتش" در این درایو چگونه کار می‌کند؟
ج3: وقتی از طریق ورودی دیجیتال فعال شود، VFD هشدارهای غیرضروری را نادیده می‌گیرد و با فرکانس از پیش تعیین شده کار می‌کند تا اطمینان حاصل شود که استخراج دود یا فشار آب در مواقع اضطراری حفظ شود.
