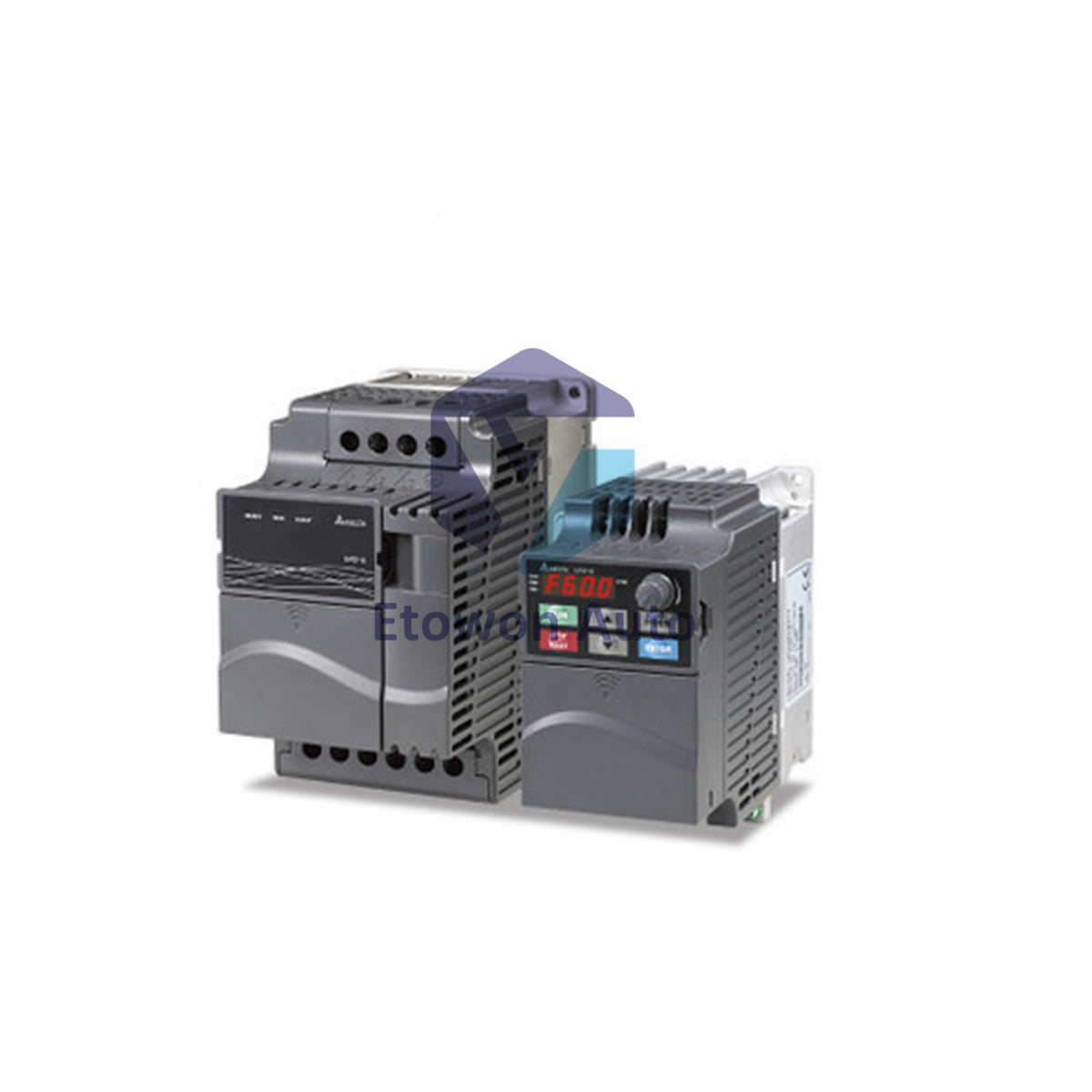

درایو فرکانس متغیر دلتا VFD022EL21W-1، 2.2 کیلووات، 2 اسب بخار، تک فاز 230 ولت

مروری بر محصول

VFD022EL21W-1 یک درایو فرکانس متغیر (VFD) واقعی و فوق‌العاده جمع‌وجور از سری VFD-EL-W با کارایی بالا از شرکت Delta Electronics است. این میکرو درایو به‌طور ویژه برای کاربردهای کنترل موتور با محدودیت فضا و هزینه طراحی شده است و ورودی AC تک‌فاز 230 ولت را دریافت کرده و آن را به خروجی فرکانس متغیر سه‌فاز قابل تنظیم تبدیل می‌کند تا موتورهای القایی AC استاندارد را به حرکت درآورد. با توان نامی 2.2 کیلووات (با ظرفیت متعادل در بازه کاربردی 2 تا 3 اسب‌بخار و جریان خروجی پیوسته 11 آمپر)، میکروپروسسور پاسخگو آن منحنی‌های گشتاور موتور را بهینه می‌کند و در عین حال به طور قابل توجهی سایش مکانیکی پایه را کاهش می‌دهد.

مزایای فنی اصلی

• پروفایل فشرده با صرفه‌جویی در فضا: ابعاد کوچک آن امکان نصب کنار هم در داخل تابلوهای کنترل جمع‌وجور را فراهم می‌کند، که معماری چیدمان کابینت را بهینه کرده و فضای مفید ریل را حفظ می‌کند.
• تبدیل تک‌فاز به سه‌فاز: نیاز به خطوط افت شبکه سه‌فاز پرهزینه را با استفاده از برق تک‌فاز استاندارد 230 ولت حذف می‌کند و خطوط سه‌فاز متعادل برای راه‌اندازی موتورهای صنعتی فراهم می‌آورد.
• کارایی حرارتی و وزن: با وزن سبک 2.2 پوند (حدود 1.0 کیلوگرم)، این درایو از مسیر جریان هوای مدولار ساختاریافته به همراه کلیدهای IGBT با تلفات کم استفاده می‌کند تا انتشار حرارتی را در شرایط بار سنگین محدود کند.

مشخصات فنی

راهنمای نصب و سیم‌کشی برق

• چیدمان ترمینال ورودی (تک‌فاز): خطوط برق تک‌فاز 230 ولت AC ورودی را به‌طور دقیق به ترمینال‌های R/L1 و S/L2 متصل کنید. موقعیت T/L3 باید در هنگام استفاده از منبع تک‌فاز خالی بماند.
• اتصال ترمینال خروجی (سه‌فاز): خطوط میدان موتور القایی سه‌فاز AC را به ترمینال‌های U/T1، V/T2 و W/T3 وصل کنید. هرگز ولتاژهای ورودی شبکه را به ترمینال‌های خروجی اعمال نکنید تا از آسیب فوری پل IGBT داخلی جلوگیری شود.
• فضای خالی و جهت‌گیری پنل: VFD را به صورت عمودی روی یک زیرپنل صاف و غیرقابل اشتعال نصب کنید. حداقل فضای خالی 2 اینچ (50 میلی‌متر) در بالا و پایین قاب درایو برای اطمینان از جریان حرارتی بدون مانع از طریق هیت‌سینک یکپارچه باقی بگذارید.

حفاظت مهندسی و ماتریس کاربرد

• حفاظت مدار داخلی: مجهز به مانیتورهای ایمنی که افزایش جریان، افزایش ولتاژ خط، کاهش ولتاژ، اتصال کوتاه خروجی، خطاهای زمین و آستانه‌های اضافه‌بار حرارتی موتور را رصد می‌کنند.
• مدولاسیون حامل قابل تنظیم بالا: از فرکانس‌های حامل قابل تنظیم استفاده می‌کند که از طریق پارامترهای نرم‌افزاری قابل مدیریت هستند. این امکان را به اپراتورهای کارخانه می‌دهد تا نویز صوتی فرکانس بالا موتور را در محیط‌های حساس به صدا مانند آزمایشگاه‌ها یا مراکز تجاری کاهش دهند.
• بخش‌های هدف صنعتی: به طور گسترده در نقاله‌های خودکار، ماشین‌آلات بسته‌بندی مواد غذایی، خطوط حمل و نقل کوچک، واحدهای حکاکی دوار، ماشین‌آلات چوب‌بری و تنظیم‌کننده‌های سرعت فن/پمپ محلی کاربرد دارد.

سؤالات متداول فنی

س1: پسوند "-1" در کد مدل VFD022EL21W-1 چه معنایی دارد؟
ج1: پسوند "-1" به‌روزرسانی‌های سخت‌افزاری/نرم‌افزاری هدف یا انتخاب‌های بسته‌بندی منطقه‌ای خاص (مانند پیش‌فرض‌های برنامه‌ریزی کارخانه محلی، کیت‌های مستندات محلی یا سبک‌های صفحه کلید تغییر یافته) را مشخص می‌کند در حالی که ابعاد فیزیکی، توان 2.2 کیلووات و جریان خروجی 11 آمپر یکسان باقی می‌ماند.

س2: آیا می‌توانم این درایو را از راه دور با کلیدهای خارجی یا PLC مرکزی کنترل کنم؟
ج2: بله. VFD022EL21W-1 دارای ورودی‌ها/خروجی‌های دیجیتال چندمنظوره برنامه‌پذیر و ترمینال‌های مرجع آنالوگ (0-10 ولت یا 4-20 میلی‌آمپر) است. می‌توانید سرعت و فرمان‌های شروع/توقف را از طریق پتانسیومترهای خارجی، کلیدهای چندمرحله‌ای یا سیگنال‌های آنالوگ از PLC میزبان کنترل کنید.

س3: آیا می‌توانم یک موتور استاندارد 220 ولت/380 ولت را با این درایو ورودی تک‌فاز 230 ولت راه‌اندازی کنم؟
ج3: درایو خروجی ولتاژ سه‌فاز 230 ولت دارد. اگر از موتور دو ولتاژ استاندارد (مثلاً 220 ولت/380 ولت) استفاده می‌کنید، باید جعبه ترمینال موتور را به اتصال دلتا ($\Delta$ connection) تنظیم کنید. از اتصال ستاره (Y connection) استفاده نکنید، زیرا ولتاژ خط کاهش یافته باعث کاهش شدید گشتاور خروجی موتور خواهد شد.
