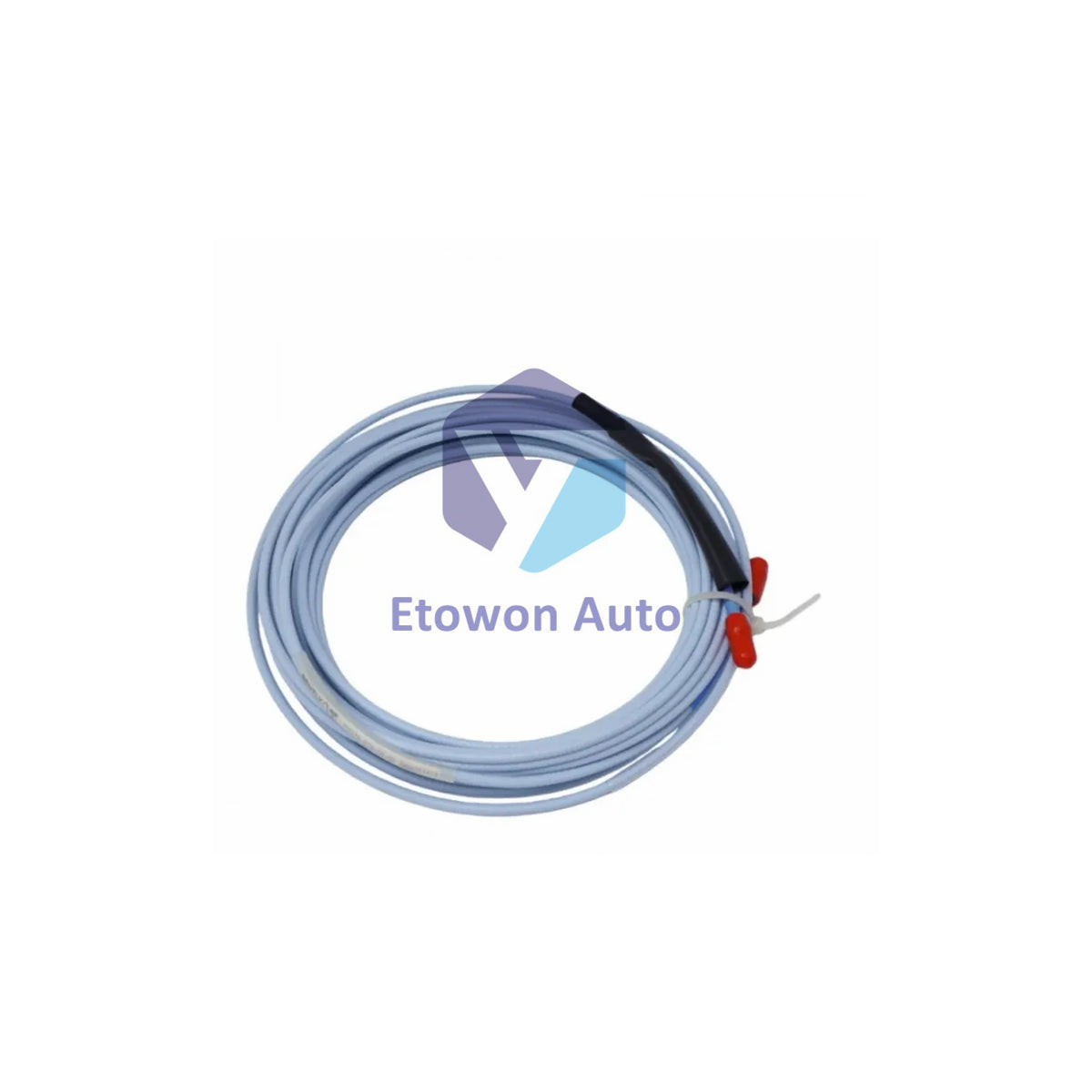

کابل توسعه پروکسی‌میتر بنتلی نوادا 330130-040-03-00 موجود در انبار

مروری بر محصول

Bently Nevada 330130-040-03-00 به عنوان کابل توسعه سری ۳۳۰۰ XL با عملکرد بالا برای سیستم‌های ترانسدیوسر مجاورت عمل می‌کند. این کابل زره‌دار ۴.۰ متری ممتاز به عنوان پیوند الکتریکی حیاتی اتصال پروب جریان گردابی ۸ میلی‌متری به حسگر Proximitor عمل می‌کند. این کابل به دقت تله‌متری جابجایی فرکانس بالا را از ماشین‌آلات دوار حیاتی مانند توربین‌های بخار صنعتی و کمپرسورها بدون افت سیگنال یا ناسازگاری امپدانس منتقل می‌کند.

مزایای فناوری هسته‌ای

پیکربندی شماره قطعه پسوند

رشته کد مدل خاص ویژگی‌های ساختاری دقیقی را که برای استقرار فوری مهندسی شده‌اند، مشخص می‌کند:

• گزینه طول کابل ۰۴۰: طول اسمی کابل دقیقاً ۴.۰ متر (۱۱.۵ فوت) را برای فواصل خاص حسگر تا تقویت‌کننده فراهم می‌کند.
• گزینه کانکتور ۰۳: کابل‌کشی زره‌دار مقاوم از جنس فولاد ضدزنگ را همراه با محافظ مکانیکی کانکتور نصب شده در کارخانه ادغام می‌کند.
• گزینه تأییدیه ۰۰: مشخص می‌کند که تأییدیه‌های استاندارد سازمانی برای نصب در محل تعیین شده لازم نیست.

زره‌پوش مکانیکی و نیروی کشش

ساختار فیزیکی دارای زره‌پوش مقاوم بر روی هسته است که وزن آن ۱۰۳ گرم بر متر (وزن کل: ۰.۶۱۸ کیلوگرم) می‌باشد. معماری زیرین از روش‌های قالب‌گیری ثبت‌شده CableLoc استفاده می‌کند که نیروی کشش عظیم ۳۳۰ نیوتن (۷۵ پوند نیرو) را فراهم می‌آورد تا اطمینان حاصل شود که مجموعه در برابر فشارهای شدید صنعتی مقاومت می‌کند.

مقاومت الکتریکی DC دقیق

هسته کابل کالیبراسیون‌های حسگر جریان گردابی بسیار تکرارپذیر را از طریق تلرانس‌های مقاومت داخلی به‌طور دقیق کنترل شده ایجاد می‌کند. هادی مرکزی (RCORE) مقاومت پایینی برابر با ۰.۸۸ ± ۰.۱۳ Ω دارد، در حالی که مرز روکش بیرونی (RJACKET) دقیقاً ۰.۲۶ ± ۰.۰۵ Ω اندازه‌گیری می‌شود.

مشخصات فنی

راهنمای نصب مهندسی

اتصال پروب و حفاظت روغن

هر کیت کابل شامل نوار سیلیکونی با کیفیت است. با این حال، اگر اتصال فعال پروب به کابل افزایش‌دهنده در معرض روغن توربین خورنده باشد، از استفاده نوار سیلیکونی خودداری کنید. همیشه از محافظ مکانیکی اتصال‌دهنده یکپارچه در این فضاها برای جداسازی اتصالات الکتریکی ترمینال استفاده کنید.

مرجع فاصله عملیاتی استاندارد

برای کالیبراسیون اسمی و حداکثر خطی بودن اندازه‌گیری در بازه 2 میلی‌متر، فاصله پروب جریان گردابی 8 میلی‌متری را دقیقاً 1.27 میلی‌متر (50 میل) از هدف تنظیم کنید. اطمینان حاصل کنید که هدف شفت ماشین از فولاد AISI 4140 ساخته شده باشد تا دقت خروجی حلقه حفظ شود.

پیکربندی‌های سیم‌کشی میدانی

سنسور پروکسیمیتور را با کابل سه‌رشته‌ای شیلددار با سیم‌های قلع‌اندود به مانیتورها متصل کنید. طول کابل را زیر حد فیزیکی حداکثر 305 متر (1000 فوت) نگه دارید تا از افت سیگنال در فرکانس‌های بالای ارتعاش ماشین جلوگیری شود.

مزایای مهندسی

حفاظت مکانیکی ممتاز

روکش فولادی زره‌پوش 03 از لایه‌های عایق داخلی حساس در برابر ضربه‌های با سرعت بالا، ذرات تیز و کشش‌های شدید که در تعمیرات معمول است، محافظت می‌کند.

پایداری عالی در برابر دما و رطوبت

مواد داخلی پس از 56 روز آزمایش مداوم در شرایط رطوبت نسبی 93٪ و مطابق با استاندارد IEC 68-2-3، تغییر کمتر از 3٪ در ضریب مقیاس متوسط (ASF) را نشان می‌دهند.

دوام ساختاری ثبت‌شده

ترکیب قالب‌گیری بدنه اختصاصی TipLoc با روش اتصال CableLoc، اجزا را در برابر نیروی کششی تا 330 نیوتن محکم می‌کند و خطاهای جدا شدن کابل استاندارد در داخل محفظه‌های ماشین‌آلات سخت را از بین می‌برد.

سؤالات فنی متداول

اگر ولتاژ ورودی سیستم بیش از -23.5 ولت DC مثبت شود، چه اتفاقی می‌افتد؟
عملکرد سیستم ترنسدیوسر با سطح ولتاژ مثبت‌تر از -23.5 ولت DC می‌تواند کاهش یابد و منجر به کاهش قابل توجهی در دامنه خطی روی هدف فولادی AISI 4140 شود.

چرا مقاومت هادی هسته و روکش این کابل 4.0 متری به این شدت کنترل شده است؟
مقاومت‌های RCORE (0.88 ± 0.13 Ω) و RJACKET (0.26 ± 0.05 Ω) به دقت تنظیم شده‌اند تا تعویض‌پذیری کامل با پروکسیمیتورهای استاندارد 3300 XL را بدون نیاز به کالیبراسیون مجدد سخت‌افزاری تضمین کنند.

آیا کابل لایه‌های داخلی رسانه را در برابر اختلاف فشار محافظت می‌کند؟
کابل افزایش‌دهنده مسئول مسیریابی سیگنال است، در حالی که محفظه پروب 3300 XL 8 میلی‌متری همراه با یک اورینگ وایتون داخلی طراحی شده تا فشار تفاضلی داخلی بین نوک پروب و بدنه دستگاه را مهر و موم کند.
