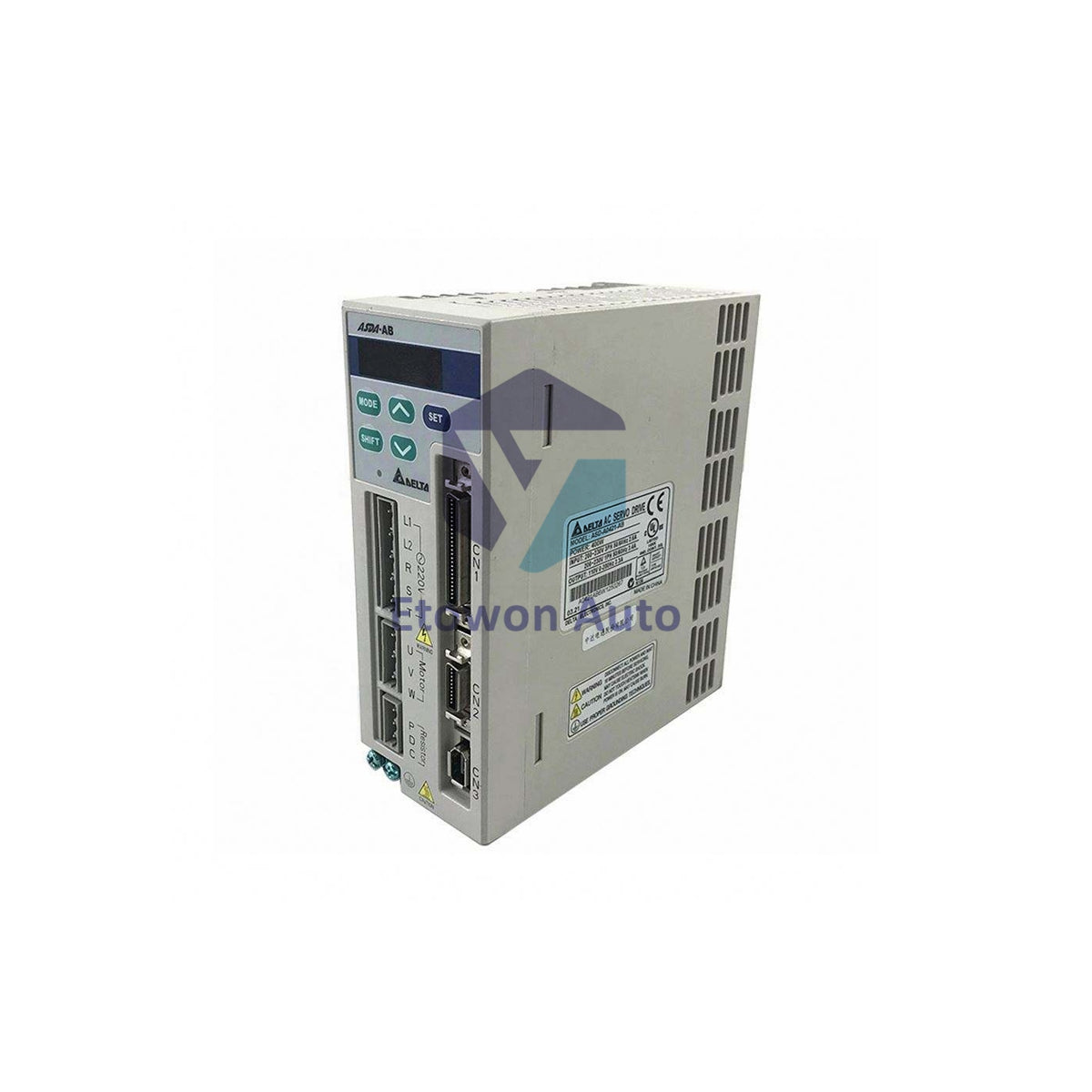

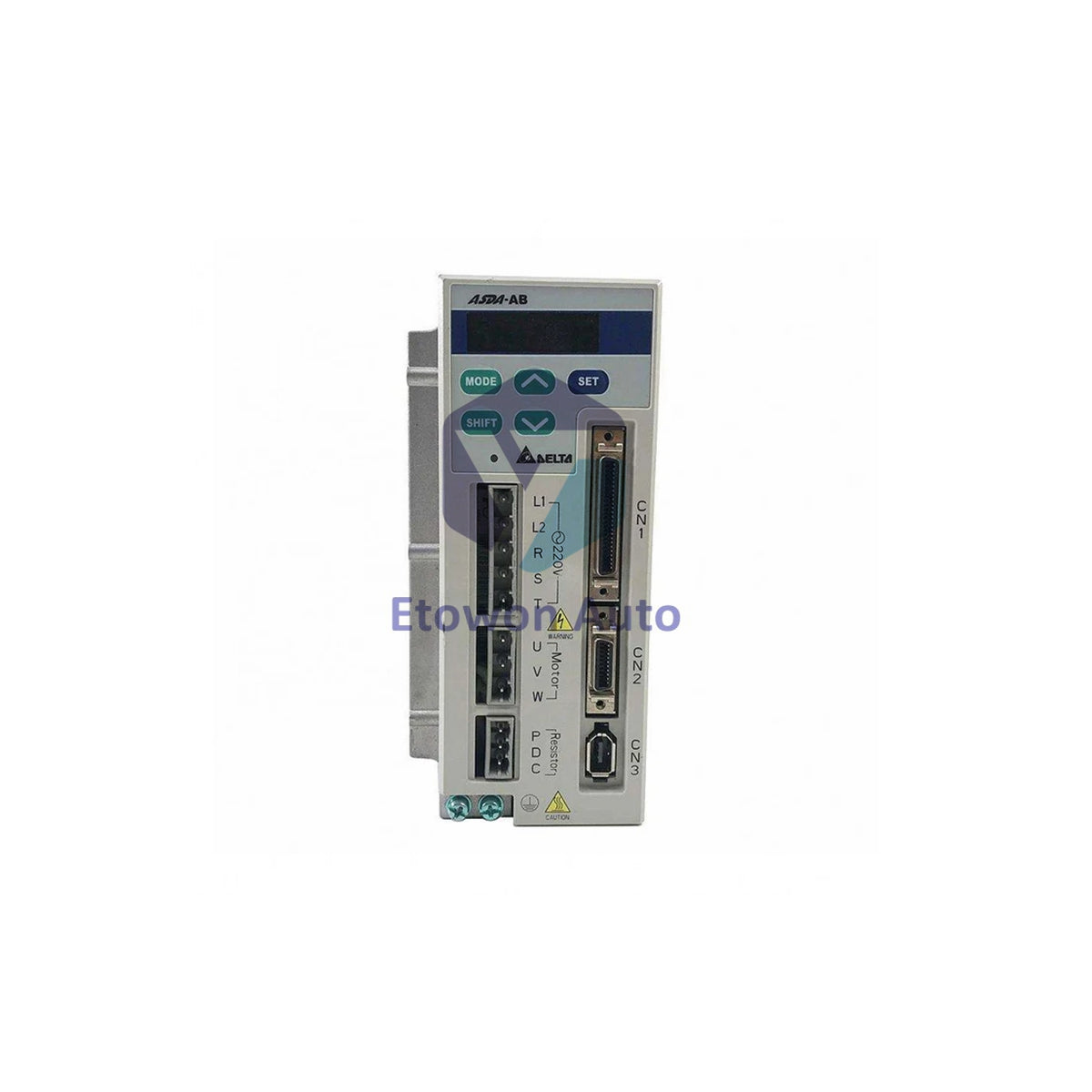

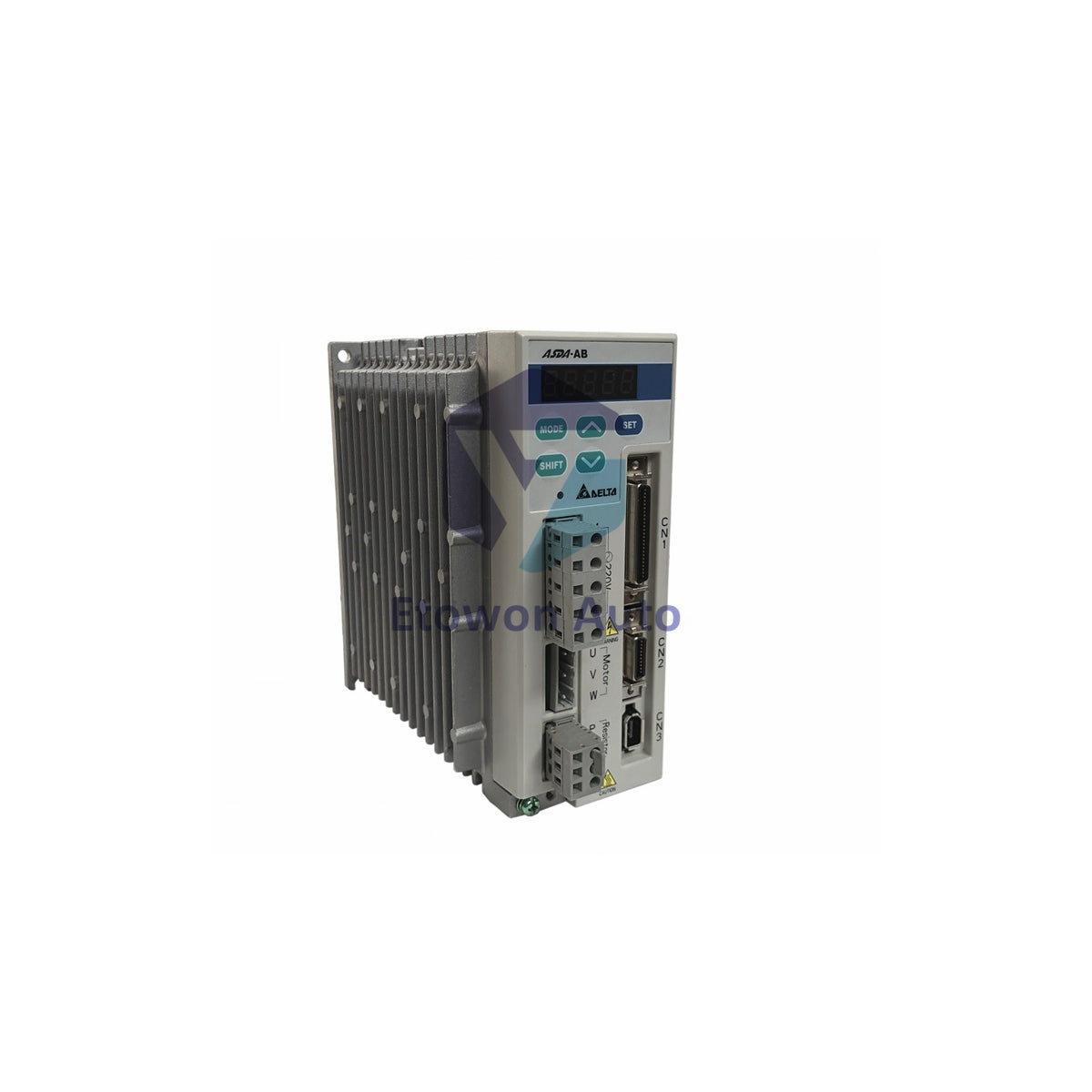

ASD-A0421-AB دلتا ۴۰۰ وات درایو سروو جریان متناوب با وضوح بالا

درایو سروو دلتا ASD-A0421-AB

درایو سروو AC ASD-A0421-AB از برند دلتا، دستگاهی با کارایی بالا است که کنترل دقیق موتور با توان ۴۰۰ وات را فراهم می‌کند. این دستگاه از چندین منبع فرمان و انواع پالس‌ها پشتیبانی می‌کند. دارای ترمز دینامیکی داخلی برای ایمنی است. خنک‌سازی آن به صورت طبیعی با جریان هوا انجام می‌شود که باعث عملکرد بی‌صدا می‌گردد. کنترل سرعت در این درایو در گستره وسیعی به شکل برجسته‌ای انجام می‌شود.

ویژگی‌های کلیدی

• کنترل دقیق: پشتیبانی از بازخورد انکودر با وضوح بالا تا ۱۰۰۰۰ پالس در هر دور.
• گزینه‌های ورودی متعدد: پذیرش فرمت‌های مختلف فرمان پالس برای انعطاف‌پذیری بیشتر.
• ایمنی داخلی: ترمز دینامیکی یکپارچه که امنیت سیستم را افزایش می‌دهد.
• دامنه سرعت وسیع: نسبت کنترل سرعت ۱ به ۵۰۰۰ برای کاربردهای گوناگون.
• تنظیم آسان: حالت‌های تنظیم خودکار و دستی که راه‌اندازی را ساده می‌کند.

مشخصات فنی

• برند: دلتا
• مدل: ASD-A0421-AB
• نوع محصول: درایو سروو AC
• توان نامی: ۴۰۰ وات
• ولتاژ ورودی: تک‌فاز/سه‌فاز ۲۰۰-۲۳۰ ولت AC
• روش خنک‌سازی: جریان طبیعی هوا
• وضوح انکودر: ۲۵۰۰ پالس در هر دور (ppr)
• وضوح بازخورد: ۱۰۰۰۰ پالس در هر دور (از طریق ضرب داخلی)
• روش کنترل: مدولاسیون عرض پالس بردار فضایی (SVPWM)
• گزینه‌های تنظیم: حالت‌های تنظیم خودکار و دستی
• سیستم ترمز: ترمز دینامیکی داخلی
• حداکثر فرکانس پالس: ۵۰۰ هزار پالس بر ثانیه (خط راننده)، ۲۰۰ هزار پالس بر ثانیه (کلکتور باز)
• انواع فرمان پالس: پالس+جهت، فازهای A/B مربعی، جفت پالس‌های CW/CCW
• منابع فرمان: سیگنال‌های پالس خارجی یا تنظیمات پارامتر داخلی
• فیلتر سیگنال: فیلترهای پایین‌گذر و هموارسازی منحنی P
• دامنه ورودی آنالوگ: ۰ تا ±۱۰ ولت مستقیم
• امپدانس ورودی: ۱۰ کیلو اهم
• دامنه تنظیم سرعت: ۱ به ۵۰۰۰
• وزن دستگاه: ۱.۵ کیلوگرم (۳.۳ پوند)
• رابط ارتباطی: پروتکل استاندارد ارتباط سروو
• ویژگی‌های حفاظتی: حفاظت در برابر اضافه جریان، اضافه ولتاژ، افزایش دما، و اتصال کوتاه
• دمای کاری: ۰ تا ۵۵ درجه سانتی‌گراد (۳۲ تا ۱۳۱ درجه فارنهایت)
• دمای نگهداری: منفی ۲۰ تا ۸۰ درجه سانتی‌گراد (منفی ۴ تا ۱۷۶ درجه فارنهایت)

نصب و پیکربندی

• در محلی با تهویه مناسب نصب شود و از خنک‌سازی طبیعی با جریان هوا بهره ببرید.
• با کابل‌های فرمان پالس مناسب برای کنترلر خود متصل کنید.
• نوع پالس و منبع فرمان صحیح را در پارامترها انتخاب کنید.
• برای راه‌اندازی اولیه از تنظیم خودکار استفاده کنید و در صورت نیاز به تنظیم دستی بپردازید.
• اتصال زمین مناسب را برقرار کرده و دستورالعمل‌های مربوط به سازگاری الکترومغناطیسی را رعایت کنید.

کاربردهای معمول

• ابزارهای دقیق ماشین‌کاری CNC و تجهیزات فرزکاری.
• ربات‌های صنعتی و سیستم‌های خودکار حمل و نقل.
• دستگاه‌های بسته‌بندی و تجهیزات برچسب‌زنی.
• ماشین‌های نساجی و سیستم‌های پیچش.
• تجهیزات ساخت نیمه‌رسانا.

پرسش‌های متداول

س: تفاوت وضوح انکودر و وضوح بازخورد چیست؟

• ج: انکودر فیزیکی ۲۵۰۰ پالس در هر دور ارائه می‌دهد. درایو این مقدار را به صورت داخلی به ۱۰۰۰۰ پالس در هر دور افزایش می‌دهد تا کنترل موقعیت دقیق‌تر شود.

س: چه زمانی باید از تنظیم خودکار و چه زمانی از تنظیم دستی استفاده کنم؟

• ج: برای راه‌اندازی اولیه و کاربردهای معمول از تنظیم خودکار استفاده کنید. برای سیستم‌های مکانیکی خاص یا بهینه‌سازی عملکرد ویژه، تنظیم دستی مناسب‌تر است.

س: ترمز دینامیکی داخلی چه کاری انجام می‌دهد؟

• ج: این ترمز هنگام قطع برق، موتور را سریع متوقف می‌کند و از حرکت بی‌رویه جلوگیری کرده و ایمنی عملکرد را افزایش می‌دهد.
