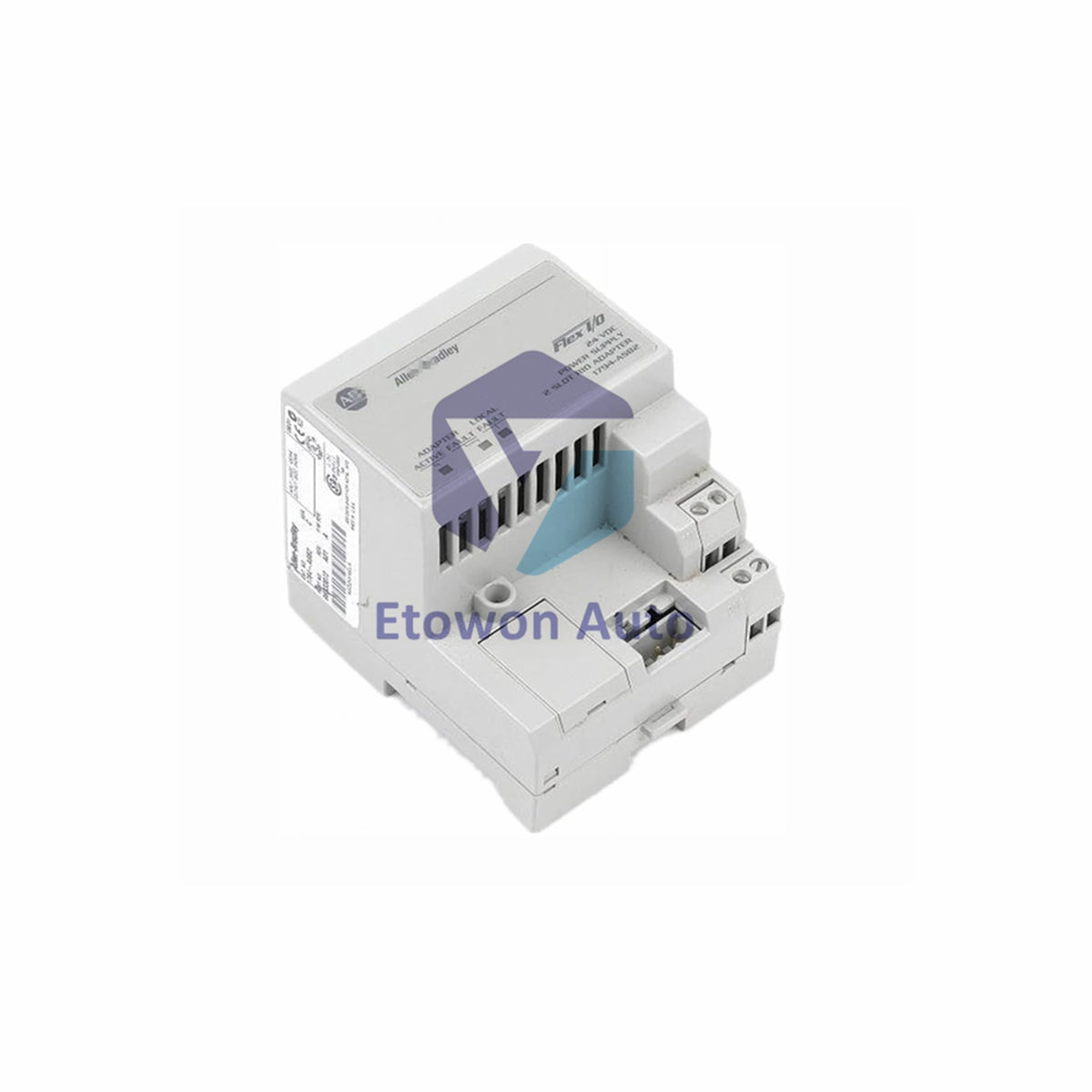

آلن-برادلی 1794-ASB2 آداپتور ورودی/خروجی از راه دور FLEX IO

مروری بر محصول

1794-ASB2 یک آداپتور شبکه Remote I/O (RIO) جمع‌وجور و با عملکرد بالا از خط تولید FLEX IO شرکت Allen-Bradley است. این ماژول به عنوان یک گره هوشمند رابط شبکه عمل می‌کند و تا دو ماژول محلی توزیع‌شده I/O را مستقیماً از طریق لینک شبکه Remote I/O شرکت Allen-Bradley به کنترلر اصلی PLC متصل می‌کند. این آداپتور دو اسلاتی با طراحی صرفه‌جویی در فضا، برای انتقال داده‌های تله‌متری گسسته و آنالوگ در فواصل فیزیکی طولانی طراحی شده است و باعث کاهش کابل‌کشی‌های سنگین میدانی به پنل کنترل اصلی می‌شود.

ویژگی‌های اصلی

• ظرفیت شبکه دو ماژول: مدیریت آدرس‌دهی در زمان واقعی، اسکن و نگاشت داده‌ها برای حداکثر دو ماژول FLEX IO متصل شده.
• ایزولاسیون گالوانیکی ۵۰۰ ولت AC: دارای ایزولاسیون نوری با ولتاژ بالا برای جلوگیری از آسیب به منطق داخلی بک‌پلین در اثر نوسانات ولتاژ میدانی.
• دامنه دمای کاری گسترده: طراحی مقاوم که به‌طور قابل اعتماد در دمای −۲۰ درجه سانتی‌گراد تا +۶۰ درجه سانتی‌گراد کار می‌کند و برای محفظه‌های میدانی دورافتاده ایده‌آل است.
• گزینه‌های انعطاف‌پذیر تغذیه DC: عملکرد در بازه ولتاژ ورودی گسترده ۱۱ ولت تا ۳۱.۲ ولت DC برای تحمل ناپایداری‌های منبع تغذیه میدانی.

مشخصات فنی

راهنمای مهندسی و نصب

• پیکربندی آدرس گره شبکه: کلیدهای DIP سخت‌افزاری فیزیکی واقع در کنار ماژول 1794-ASB2 را برای تعیین آدرس یکتای ایستگاه Remote I/O قبل از نصب روی ریل DIN تنظیم کنید.
• تراز قفل‌شدگی FLEX IO: آداپتور شبکه را محکم در اسلات سمت چپ‌ترین پایه ترمینال قرار دهید. ماژول را با استفاده از قفل‌های مکانیکی تعبیه شده محکم کنید تا پین‌های بک‌پلین در برابر لرزش‌های صنعتی محافظت شوند.
• قوانین مسیر تغذیه برق: برق ۲۴ ولت DC خارجی را در بازه ایمن ۱۱ تا ۳۱.۲ ولت DC مستقیماً به ترمینال‌های تغذیه مشخص شده متصل کنید. برای اطمینان از راه‌اندازی پایدار، مطمئن شوید منبع تغذیه شما توان کافی برای تأمین جریان ۰.۵ آمپر بک‌پلین آداپتور را دارد.
• پایان‌بندی خط اصلی Remote I/O: هنگام سیم‌کشی خط اصلی شبکه RIO، همیشه یک مقاومت پایانی تأیید شده را بین خطوط داده آبی و شفاف در هر دو انتهای فیزیکی لینک شبکه قرار دهید تا امپدانس خط تطبیق داده شده و از بازتاب داده جلوگیری شود.

سؤالات متداول فنی

س1: چگونه 1794-ASB2 آدرس‌دهی چند رک را مدیریت می‌کند در حالی که فقط دو ماژول دارد؟
ج1: 1794-ASB2 به طور خاص برای نقاط کنترل توزیع‌شده با چگالی پایین طراحی شده است. داده‌ها را به بخش‌های کسری یا جزئی رک در جدول تصویر I/O کنترلر اصلی PLC نگاشت می‌کند، که به مهندسان اجازه می‌دهد گره‌های کوچک دو اسلاتی را به طور مؤثر در مکان‌هایی قرار دهند که آداپتور بزرگ هشت اسلاتی فضای کابینت را هدر می‌دهد.

س2: مزیت ساختاری اصلی مشخصه ایزولاسیون ۵۰۰ ولت AC چیست؟
ج2: در کارخانه‌های صنعتی بزرگ، کابل‌های طولانی ممکن است دچار نوسانات ناگهانی ولتاژ ناشی از رعد و برق، سوئیچینگ موتورهای سنگین یا تغییرات پتانسیل زمین شوند. مانع الکتریکی ۵۰۰ ولت AC به طور ایمن خطوط ارتباطی را از مدار حلقه میدانی جدا می‌کند و هرگونه خطای میدانی را محدود به نوار ترمینال محلی می‌کند.

س3: آیا می‌توانم ماژول آداپتور شبکه 1794-ASB2 را در حین کار سیستم به صورت داغ تعویض کنم؟
ج3: خیر. در حالی که ماژول‌های I/O متصل به پایه‌های ترمینال زیرین می‌توانند از حذف و نصب در حین تغذیه (RIUP) پشتیبانی کنند، کشیدن ماژول اصلی 1794-ASB2 بلافاصله جریان و حلقه‌های ارتباطی بک‌پلین را قطع می‌کند و کل گره را از اسکنر کنترلر اصلی PLC آفلاین می‌کند.
