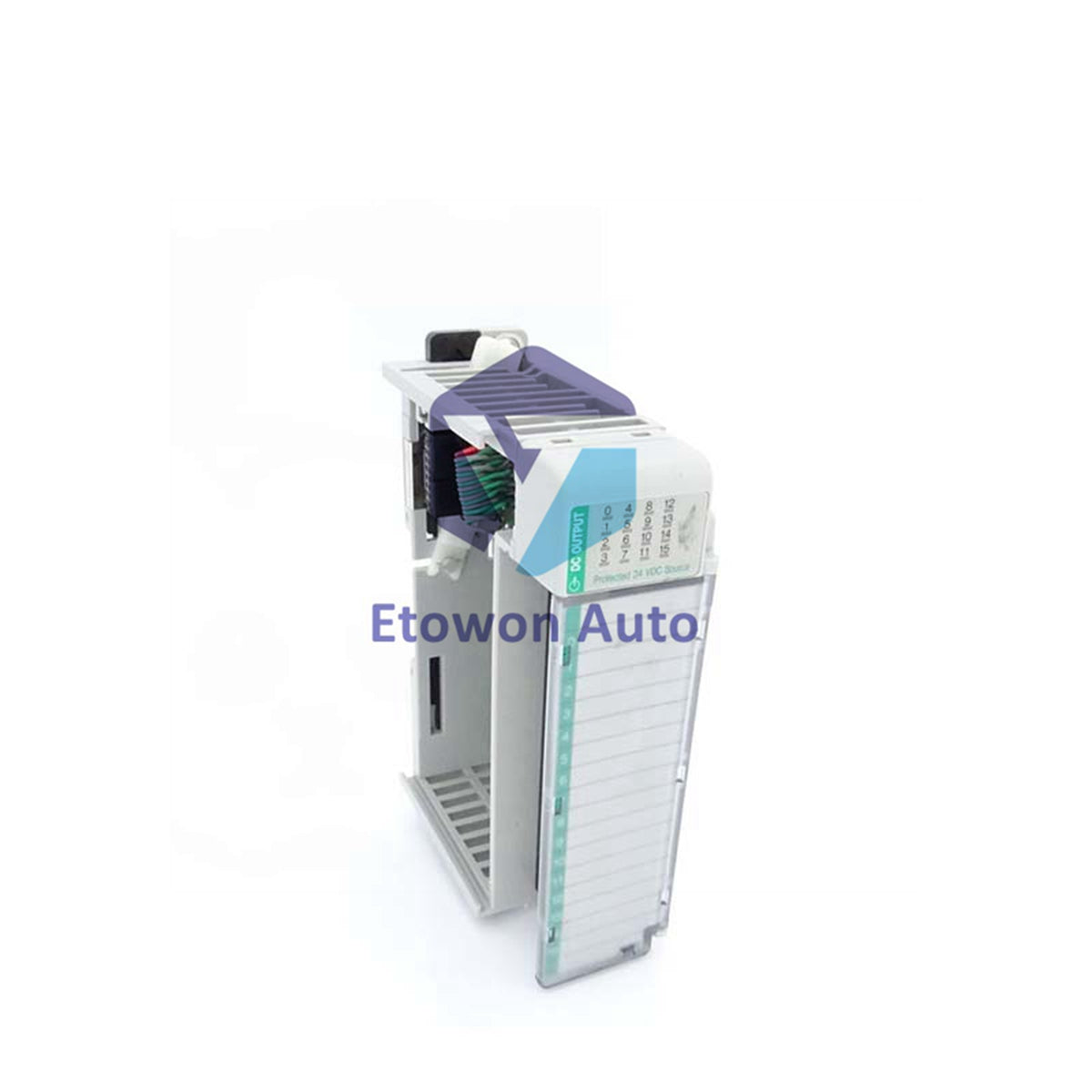

ماژول خروجی منبع تغذیه 16 نقطه‌ای Allen-Bradley 1769-OB16P CompactLogix

مروری بر محصول

ماژول خروجی دیجیتال حالت جامد Allen-Bradley Compact I/O مدل 1769-OB16P برای اتوماسیون صنعتی مقاوم طراحی شده است. این ماژول به صورت منبع (PNP) عمل می‌کند و ۱۶ خروجی مستقل با چگالی بالا را در محدوده ولتاژ کاری ۲۰.۴ ولت DC تا ۲۶.۴ ولت DC ارائه می‌دهد. پسوند متمایز "P" نشان‌دهنده حفاظت داخلی الکترونیکی در برابر اتصال کوتاه است که مدار داخلی را فوراً در برابر خطاهای جریان بیش از حد محافظت می‌کند بدون نیاز به فیوزهای خطی خارجی. این مجموعه ماژولار با وزن جمع‌وجور ۰.۲۵ کیلوگرم (۰.۵۶ پوند) به عنوان یک عنصر توسعه محلی یا توزیع‌شده هنگام جفت شدن با معماری‌های سخت‌افزاری Allen-Bradley CompactLogix یا کنترلرهای MicroLogix 1500 عمل می‌کند.

مزایای فنی اصلی

حفاظت پیشرفته الکترونیکی در برابر اتصال کوتاه

1769-OB16P دارای حفاظت خودکار مدار الکترونیکی است که افت جریان را در سطح کانال نظارت می‌کند. اگر اتصال کوتاه در سیم‌کشی میدان یا خرابی بار القایی رخ دهد، کانال به طور خودکار خاموش می‌شود تا از افزایش حرارت جلوگیری کند، پس از رفع خطا خود را بازنشانی می‌کند و از آفلاین شدن نقاط خروجی مجاور جلوگیری می‌کند.

ظرفیت انعطاف‌پذیر کاهش حرارتی

ماژول خروجی با استفاده از مدیریت حرارتی هوشمند، عناصر ماشین‌آلات با جریان بالا را کنترل می‌کند. هر کانال ظرفیت مداوم قوی ۱.۰ آمپر را در شرایط محیطی تا ۳۰ درجه سانتی‌گراد فراهم می‌کند. برای مناطق پردازش با دمای بالا، این ظرفیت به طور یکنواخت تا ۰.۵ آمپر در هر نقطه در حد عملیاتی ۶۰ درجه سانتی‌گراد کاهش می‌یابد و پایداری بلندمدت سیستم را تضمین می‌کند.

قابلیت‌های جریان اوج ورودی بالا

ماژول مجهز به راه‌اندازی دستگاه‌های میدان با القای بالا است و می‌تواند جریان‌های اوج تکراری تا ۲.۰ آمپر را به مدت ۱۰ میلی‌ثانیه تحمل کند. این قابلیت به ترانزیستورهای حالت جامد اجازه می‌دهد تا دستگاه‌های قدرت سنگین مانند سلونوئیدهای صنعتی و سیم‌پیچ‌های کنتاکتور مغناطیسی بزرگ را بدون فعال شدن نشانگرهای خطا راه‌اندازی کنند.

مشخصات فنی

نصب و نگهداری

ایمن‌سازی ریل DIN و قفل کردن ماژول

قبل از نصب، تمام سیستم‌های الکتریکی فعال را قطع کنید. ماژول 1769-OB16P را روی ریل DIN استاندارد 35 میلی‌متری خود قرار دهید یا آن را با سوراخ‌های نصب پنل خود تراز کنید. از راهنماهای زبان و شیار یکپارچه برای قفل کردن واحد توسعه به طور ایمن در سمت راست CPU CompactLogix مجاور یا منبع تغذیه 1769 استفاده کنید. اهرم‌های باس یکپارچه را به جلو حرکت دهید تا اتصالات داخلی بک‌پلین به طور محکم قفل شوند.

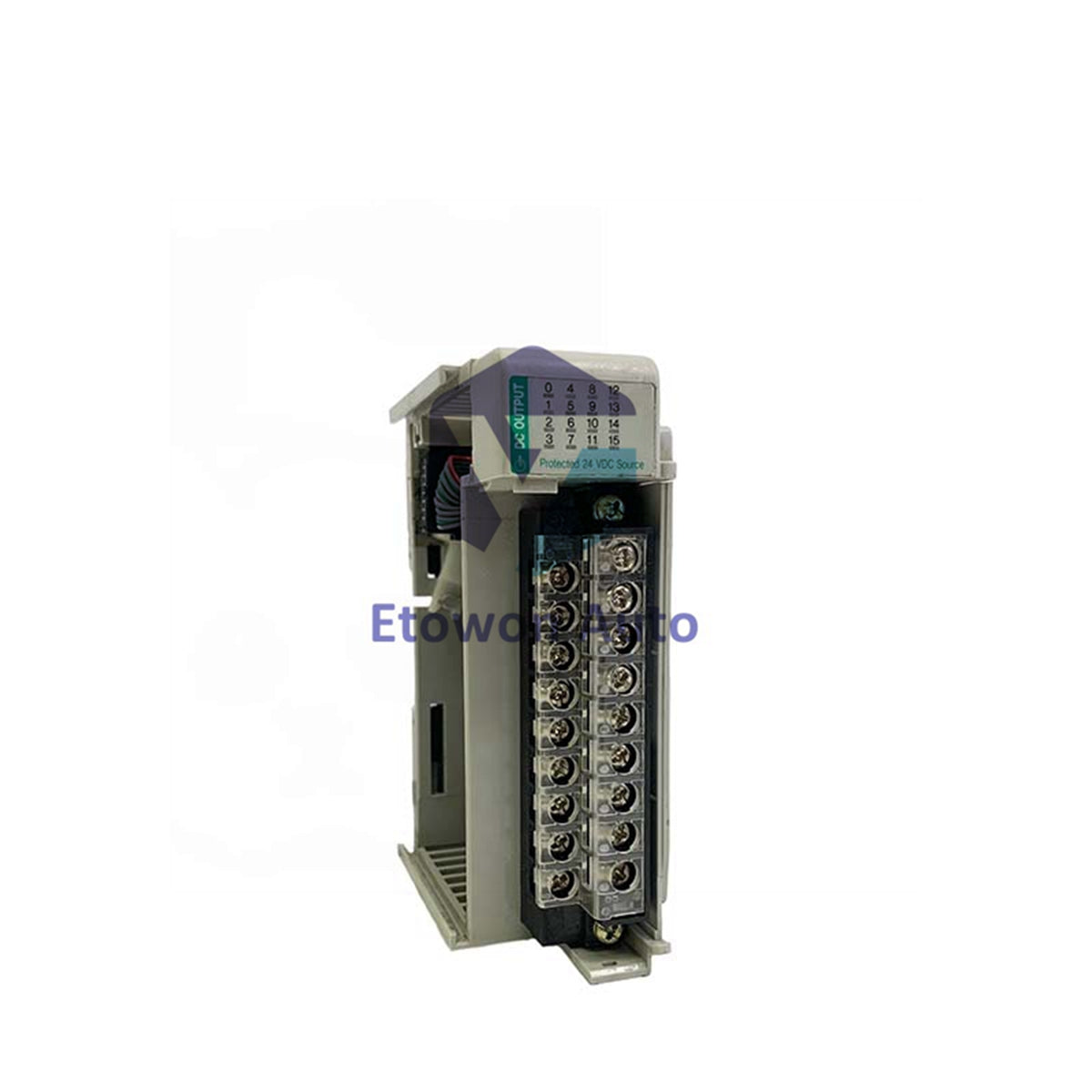

سیم‌کشی میدانی بلوک ترمینال قابل جدا شدن (RTB)

تمام اتصالات سیم‌کشی میدانی را مستقیماً روی بلوک ترمینال قابل جدا شدن 1769-RTB18 انجام دهید. کابل‌های سیگنال خود را به طول مناسب لخت کنید، از خطوط 22-14 AWG برای هادی‌های جامد یا 22-16 AWG برای اتصالات رشته‌ای استفاده کنید. مسیرهای مشترک منبع تغذیه را به درستی سیم‌کشی کنید، سپس بلوک RTB را تا زمانی که قفل‌های بالایی و پایینی کاملاً بسته شوند، در محفظه ماژول فشار دهید.

بررسی‌های عیب‌یابی LED تشخیصی

در جلوی درب مشاهده، LEDهای تشخیصی مستقل برای نظارت بر وضعیت کانال‌ها وجود دارد. اگر یک نقطه خروجی خاص روشن نشد، بررسی کنید که ماژول برق میدان 24 ولت DC اسمی را دریافت می‌کند. روشن بودن LED کانال همراه با ولتاژ خروجی صفر نشان می‌دهد که حلقه حفاظت داخلی در برابر اتصال کوتاه فعال شده است. دستگاه هدف را جدا کنید، سیم‌های اتصال کوتاه را بررسی کنید و اجازه دهید ماژول به‌طور خودکار بازنشانی شود.

مزایای مهندسی

چیدمان پنل فشرده با چگالی بالا

با عرض پروفایل باریک ماژول تنها 1.38 اینچ (35 میلی‌متر)، چیدمان 16 کاناله به تیم‌های مهندسی اجازه می‌دهد تا عملکرد محفظه‌های کنترل شلوغ را به حداکثر برسانند. این تراکم نیازهای فضای کلی جعبه‌های توزیع میدانی در خطوط تولید را کاهش می‌دهد.

کاهش زمان توقف با حفاظت یکپارچه

کارت‌های خروجی سنتی به فیوزهای شیشه‌ای خارجی متکی هستند که پس از خطای سیم‌کشی میدانی نیاز به تعویض فیزیکی دارند. حفاظت الکترونیکی تعبیه شده در 1769-OB16P این بلوک‌های فیوز را حذف می‌کند، که باعث کاهش کل فهرست مواد (BOM) و کاهش زمان عیب‌یابی در هنگام رخدادهای اتصال کوتاه می‌شود.

دامنه وسیع کاربردهای سیستم‌های صنعتی

سرعت سوئیچینگ سریع ترانزیستور (1 میلی‌ثانیه روشن / 2 میلی‌ثانیه خاموش) همراه با طراحی مدار منبع تغذیه آن، ماژول را بسیار چندکاره می‌کند. این ماژول برای هدایت فرمان‌های منطقی به شبکه‌های نقاله خودکار، گروه‌های کنترل پنوماتیک، کلیدهای راه‌انداز موتور مدرن و سیستم‌های مرتب‌سازی کارخانه با فرکانس بالا ایده‌آل است.

سؤالات متداول فنی

Q1: پیکربندی "منبع تغذیه" برای سیم‌کشی میدانی من چه معنایی دارد؟
A1: یک ماژول خروجی منبع تغذیه (منطق PNP) برق مثبت 24 ولت DC را مستقیماً از ترمینال خروجی به بار میدانی شما تأمین می‌کند. این نیازمند آن است که سمت دیگر دستگاه هدف شما (مانند سیم‌پیچ رله یا چراغ راهنما) به طور دائم به خط بازگشت مشترک DC متصل باشد.

Q2: آیا می‌توانم ماژول 1769-OB16P را با هر منبع تغذیه استاندارد سیستم 1769 ترکیب کنم؟
A2: بله. این ماژول کاملاً با سیستم‌های تغذیه Allen-Bradley 1769-PA2، 1769-PB2، 1769-PA4 و 1769-PB4 سازگار است. اطمینان حاصل کنید که جریان کل 5.1 ولت DC در سراسر رشته توسعه شما از حداکثر ظرفیت منبع تغذیه انتخابی شما تجاوز نکند.

Q3: ماژول چگونه با ولتاژهای ناگهانی القایی هنگام خاموش کردن سلونوئیدها مقابله می‌کند؟
A3: مدار منبع تغذیه حالت جامد شامل دیودهای داخلی سرکوب‌کننده نوسان است که برای پراکندگی انرژی القایی طراحی شده‌اند. با این حال، برای سلونوئیدهای بزرگ یا بارهای القایی سنگین که به طور مکرر روشن و خاموش می‌شوند، نصب یک دیود فلی‌بک خارجی یا سرکوب‌کننده نوسان در سراسر بار توصیه می‌شود تا عمر ماژول افزایش یابد.
