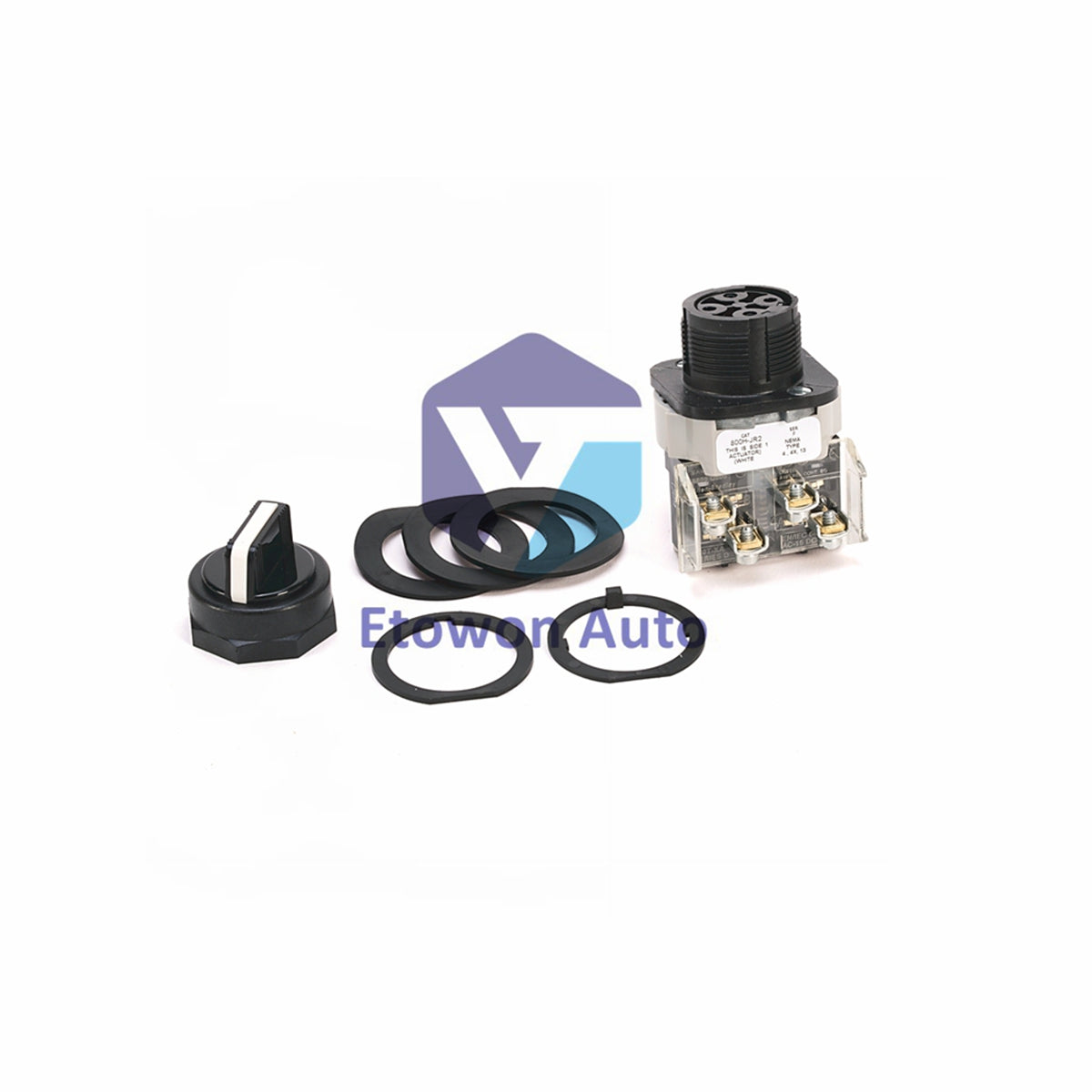

کلید گردان نگهدارنده آلن-برادلی 800H-JR2A با 1 کنتاکت باز و 1 کنتاکت بسته

مروری بر محصول

800H-JR2A یک کلید انتخاب صنعتی سه موقعیتی با درجه تجاری و سنگین از خانواده محصولات ممتاز 800H است که توسط آلن-برادلی (راکول اتوماسیون) تولید می‌شود. این محصول به طور خاص برای ارائه کنترل دستی قابل اعتماد در محیط‌های فرآیندی شدید و بسیار خورنده طراحی شده است و دارای دسته پلاستیکی مشکی متمایز بدون نور پس‌زمینه است. با استفاده از عملکرد حفظ شده/قفل شده در هر سه حالت شاخص‌گذاری شده، این قطعه جمع‌وجور با وزن 0.132 کیلوگرم (0.29 پوند) به صورت پیش‌فرض با آرایش بلوک تماس 1NO (معمولاً باز) / 1NC (معمولاً بسته) قابل اطمینان برای اجرای توالی‌های سوئیچینگ منطقی فوری عرضه می‌شود.

مزایای فنی اصلی

• ساختار مقاوم در برابر خوردگی: قالب‌گیری شده از ترکیب خاصی از نایلون پرشده با شیشه (PA6/PA66) که محافظت شیمیایی استثنایی و سختی ساختاری بالایی ارائه می‌دهد، مناسب برای محیط‌های دریایی سخت، تصفیه آب و فرآوری شیمیایی.
• شاخص‌گذاری چند حلقه‌ای ۳ موقعیتی حفظ شده: دارای مسیر جابجایی عملیاتی واضح از ۰° تا ۶۰° که به طور محکم در موقعیت‌های چپ، مرکز یا راست قفل می‌شود و از تغییرات ناخواسته وضعیت ناشی از لرزش ماشین‌آلات جلوگیری می‌کند.
• طول عمر مکانیکی افزایش یافته: طراحی شده برای تحمل چرخه‌های سخت استقرار فیزیکی، با رتبه‌بندی خدمات تأیید شده تا ۲۰۰,۰۰۰ عملیات سوئیچینگ مکانیکی پیوسته قبل از نیاز به سرویس قطعات.
• مقاومت شدید در برابر شرایط محیطی: فرموله شده برای عملکرد قابل اعتماد تحت فشارهای فیزیکی شدید، تحمل شوک‌های ناگهانی با شدت تا 100g (مدت 11 میلی‌ثانیه) و مدیریت فرکانس‌های لرزش شدید تا 2000 هرتز.

مشخصات فنی

راه‌حل‌های صنعتی

• ایستگاه‌های فرآوری شیمیایی: به دلیل ساختار نایلون پرشده با شیشه، در برابر پاشش مواد شیمیایی و عوامل تمیزکننده قلیایی مقاوم است و گره‌های کنترل دستی محلی را کاملاً عملیاتی نگه می‌دارد.
• کابینت‌های کنترل تصفیه آب: انتخاب حالت پایدار برای شیرهای موتوردار و پمپ‌های ورودی در محیط‌های کنترل با رطوبت بالا (تا 95٪ رطوبت نسبی) بدون خرابی مسیرهای ردیابی ناشی از رطوبت فراهم می‌کند.
• فرآوری پتروشیمی: مقاومت فیزیکی استثنایی در تأسیسات پالایش نفت سنگین ارائه می‌دهد، تحمل تغییرات دمای زیر صفر تا –40 درجه سانتی‌گراد و شوک‌های ناگهانی ارتعاش موتور را دارد.
• ابزار تولید خودکار: به‌عنوان یک انتخابگر بصری و فیزیکی متمایز برای توالی‌های عملکرد دست/خاموش/خودکار (HOA) عمل می‌کند و به تیم‌های نگهداری اجازه می‌دهد ورودی‌های کنترل را در حین تغییر ابزار ایزوله کنند.

سیم‌کشی و نصب

پروتکل‌های ایزولاسیون مدار

قبل از شروع نصب پنل ساختاری، تمام باس‌های مدار کنترل ولتاژ بالا اولیه و ثانویه را ایزوله کنید. مجموعه اپراتور 800H را محکم در برش محیطی استاندارد 30.5 میلی‌متری نصب کنید. اطمینان حاصل کنید که واشرهای آب‌بندی داخلی به‌طور صاف در برابر صفحه پنل قرار گرفته‌اند تا مهر و موم محکمی ایجاد شود.

پارامترهای سیم‌کشی بلوک تماس

سیم‌های منطق کنترل ورودی را به‌طور ایمن به پیچ‌های ترمینال بلوک تماس مشخص شده متصل کنید. جفت تماس 1NO را به مدارهای فرمان فعال خود و مجموعه تماس 1NC را به شاخص‌های قفل متقابل یا نظارت وضعیت متصل کنید. از گشتاور سفت‌کردن نصب بیش از حد مجاز خودداری کنید، زیرا ممکن است باعث ترک خوردن پوسته پلاستیکی ماژول شود.

پاک‌سازی محیطی و آب‌بندی

اطمینان حاصل کنید که محفظه ترمینال عقب فضای آزاد کافی از اجزای مجاور داخل کانال سیم‌کشی یا جعبه اتصال دارد. هنگام استفاده از این کلید در مکان‌های مرطوب یا شستشو، از حلقه آب‌بندی مقاوم در برابر خوردگی ارائه شده برای جلوگیری از نفوذ آب در پشت صفحه پنل استفاده کنید.

تأیید سخت‌سازی در برابر لرزش

در کاربردهای با لرزش شدید مانند دکل‌های حفاری یا کارخانه‌های خردایش سنگین، اطمینان حاصل کنید که مکانیزم قفل بلوک تماس عقب به طور کامل روی گلوگاه اپراتور قفل شده است. به طور دوره‌ای سفتی پیچ‌های ترمینال را بررسی کنید تا از افت سیگنال ناشی از لرزش‌های مکانیکی مداوم تا 10 متر بر مجذور ثانیه جلوگیری شود.

مزایای مهندسی

• سازگاری مقاوم NEMA 4X: طراحی شده برای برآورده کردن مشخصات سختگیرانه محفظه‌های نوع 4/4X/13 هنگام نصب صحیح، که از نفوذ جت‌های آب، ذرات گرد و غبار و عناصر خورنده به تماس‌ها جلوگیری می‌کند.
• اپراتور دسته مشکی لمسی: دارای دسته مشکی با کنتراست بالا است که به تکنسین‌های میدانی بازخورد بصری واضحی از موقعیت کلید حتی از فاصله دور یا در نور کم می‌دهد.
• چیدمان ماژولار بلوک تماس: طراحی انعطاف‌پذیر اپراتور 800H امکان حذف یا گسترش آسان بلوک‌های تماس را فراهم می‌کند و تطبیق با تغییرات سفارشی میدانی را ساده می‌سازد.

سؤالات متداول فنی

Q1: مزیت کلید سلکتور «نگهدارنده» نسبت به پیکربندی «بازگشت فنری» چیست؟
A1: کلید نگهدارنده در موقعیتی که اپراتور انتخاب کرده باقی می‌ماند تا زمانی که به صورت دستی به حالت دیگری تغییر داده شود. نسخه‌های بازگشت فنری به طور خودکار پس از رها شدن به موقعیت مرکزی پیش‌فرض بازمی‌گردند، که مدل‌های نگهدارنده را برای تنظیم حالت‌های عملیاتی بلندمدت ایده‌آل می‌کند.

Q2: چرا پروفایل وزنی 0.132 کیلوگرم هنگام پیکربندی پنل‌های کنترل صنعتی متراکم اهمیت دارد؟
A2: وزن سبک 0.132 کیلوگرم تضمین می‌کند که نصب ده‌ها دستگاه از این نوع روی یک درب محفظه آویزان باعث افت ساختاری، تغییر شکل لولا یا مشکلات تراز در طول زمان نخواهد شد.

Q3: آیا می‌توان این کلید سلکتور را به‌طور ایمن در تأسیسات سردخانه‌ای با دمای بسیار پایین به کار برد؟
A3: بله. مدل 800H-JR2A به طور کامل برای عملکرد قابل اعتماد تا دمای –40 درجه سانتی‌گراد (–40 درجه فارنهایت) ارزیابی شده است، که امکان استفاده در شرایط یخبندان در تولید یخ تجاری، انبارهای سردخانه‌ای و محیط‌های قطبی بیرونی را فراهم می‌کند.
