330903-00-05-10-01-05

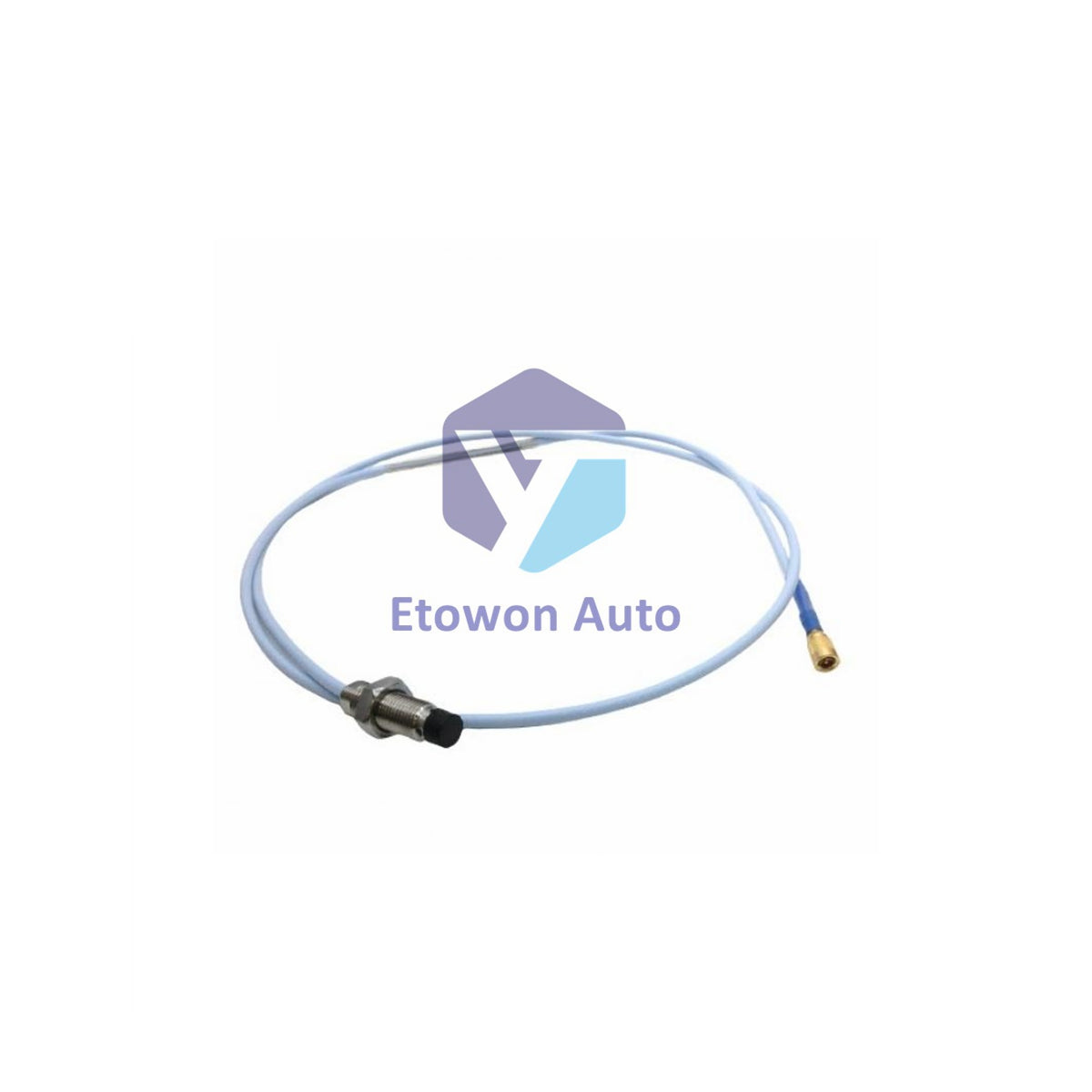

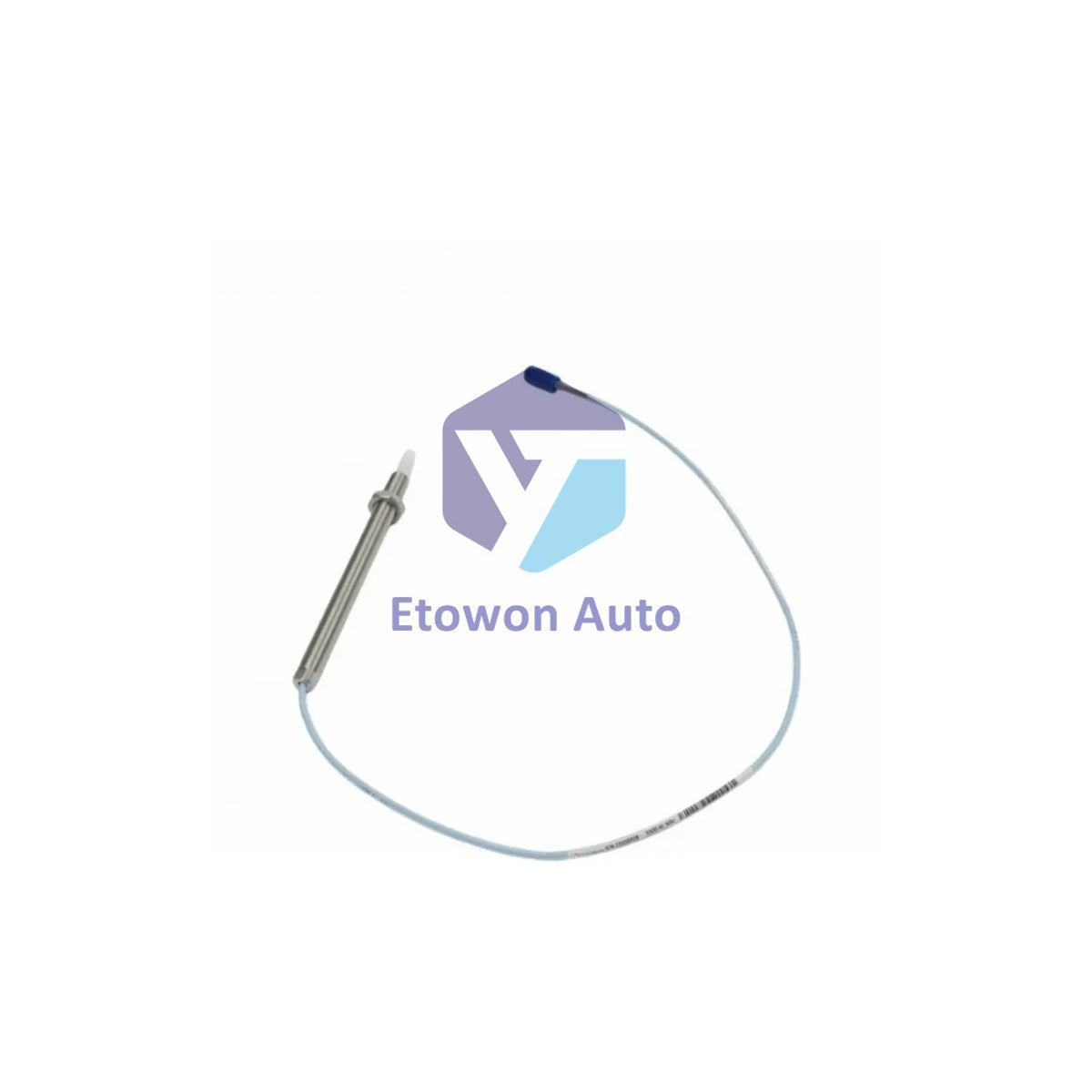

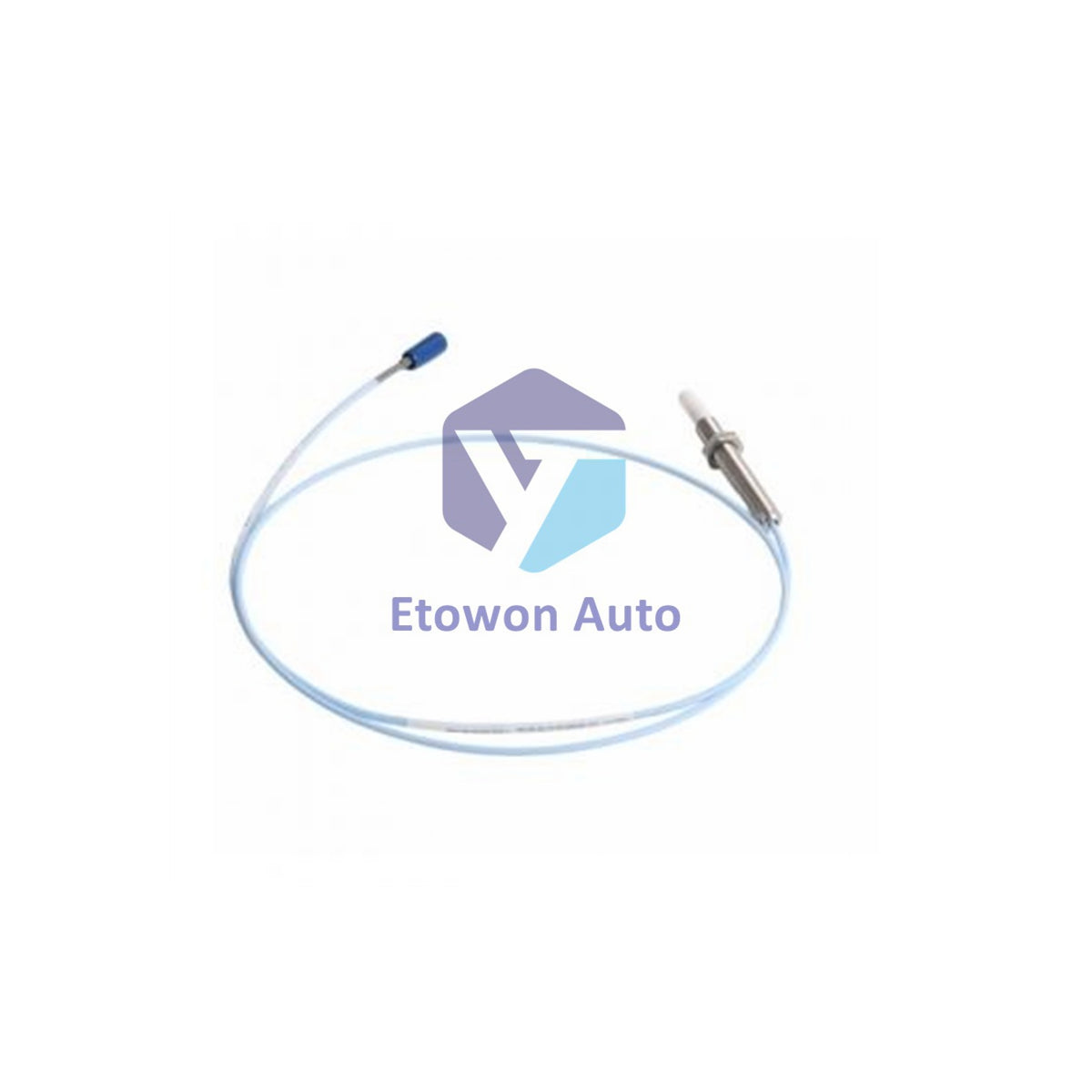

پراب Bently Nevada 3300 NSv مدل 330903-00-05-10-01-05

موجود در انبار ({16} واحد)، آماده برای ارسال

  • Manufacturer: Bently Nevada

  • Product No.: 330903-00-05-10-01-05

  • Product Type: پروب 3300 NSv

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 140g

  • Shipping port: Xiamen

  • Warranty: 12 months

سیاست بازگشت ۳۰ روزه · گارانتی ۱۲ ماهه
  • تحویل سریع
  • پشتیبانی ۲۴ ساعته و ۷ روز هفته
  • تضمین کیفیت

Description

مشخصات فنی

شماره قطعه 330903-00-05-10-01-05
سری مدل پراب‌های نزدیکی 3300 NSv
برند / سازنده بنتلی نوادا (بیکر هیوز)
پیکربندی رزوه رزوه متریک M8 × 1 (بدون محفظه زره‌دار)
بدون رزوه / طول محفظه 00 میلی‌متر بدون رزوه / 50 میلی‌متر طول کل محفظه
گزینه طول کل 1.0 متر (39 اینچ)
نوع کانکتور و کابل کانکتور کوچک کواکسیال ClickLoc با محافظ یکپارچه
کد تأییدیه سازمانی 05 (چندین تأییدیه بین‌المللی)
دامنه عملکرد خطی 1.5 میلی‌متر (60 میل) در پنجره 0.25 تا 1.75 میلی‌متر
ضریب مقیاس افزایشی 7.87 ولت بر میلی‌متر (200 میلی‌ولت بر میل) اسمی
دامنه پاسخ فرکانسی 0 تا 10 کیلوهرتز (کاهش دینامیکی معمولی +0، -3 دسی‌بل)
مقاومت DC پراب 4.2 ± 0.5 اهم (هدایت‌کننده مرکزی تا سپر بیرونی)
ترکیب مواد نوک پلی‌فنلین سولفید (PPS) / محفظه استیل ضدزنگ AISI 304
مهر و موم محیطی حلقه O وایتون به عنوان سد فشار تفاضلی محفظه
دمای کاری -52°C تا +177°C (-62°F تا +351°F)
وزن خالص محصول 0.14 کیلوگرم (تقریباً 0.31 پوند)

مروری بر محصول

بنتلی نوادا 330903-00-05-10-01-05 یک پراب نزدیکی با دقت بالا مدل 3300 NSv است که برای ردیابی ارتعاش و موقعیت شفت بحرانی در داخل کمپرسورهای فرآیندی گریز از مرکز طراحی شده است. این مبدل با وزن سبک 0.14 کیلوگرم، از محفظه رزوه‌ای متریک M8 × 1 بدون زره و کابل یکپارچه 1.0 متری با قالب نوک پیشرفته پلی‌فنلین سولفید (PPS) استفاده می‌کند تا در محیط‌های شیمیایی سخت دوام بیاورد. این دستگاه سازگاری کامل مکانیکی و الکتریکی با تنظیمات قدیمی 3300 RAM را حفظ می‌کند و در عین حال از جلوگیری از تداخل متقابل دید جانبی با تلرانس دقیق پشتیبانی می‌کند.

مزایای فنی اصلی

  • مقاومت شیمیایی برتر: ترکیب نوک PPS به‌روزرسانی‌شده و مهر و موم حلقه O وایتون به‌طور ایمن در برابر گازهای فرآیندی خورنده و شستشوی روان‌کننده کمپرسور مقاومت می‌کنند.
  • پروفایل نمای جانبی هدف بهینه‌شده: وضوح سیگنال بهتر و تداخل کمتر فضای جانبی نسبت به جایگزین‌های سری 3000 مدل 190 ارائه می‌دهد، مخصوصاً زمانی که محدودیت‌ها پروفایل هدف را فشرده می‌کنند.
  • خطی‌سازی مقیاس یکنواخت: ضریب مقیاس افزایشی استاندارد 7.87 ولت بر میلی‌متر (200 میلی‌ولت بر میل) را با انحراف خطی کم در محدوده فعال 1.5 میلی‌متر (60 میل) حفظ می‌کند.
  • اتصال کواکسیال ClickLoc: این مجموعه جمع‌وجور 0.14 کیلوگرمی مجهز به آستین اتصال ترمینال کواکسیال کوچک ClickLoc است تا از نفوذ ناخواسته رطوبت یا خطاهای اتصال شل در حین کار جلوگیری کند.

راهنمای نصب

محفظه پروب M8 × 1 را در بدنه دستگاه پیچ کنید، به طوری که حداکثر طول درگیری رزوه 12 میلی‌متر باشد. فاصله هوایی مکانیکی پایه را با استفاده از گیج فیزیکی یا مولتی‌متر فعال (-9 ولت DC معادل موقعیت) روی 1.0 میلی‌متر (40 میل) از سطح هدف شفت تنظیم کنید. ساختار محفظه ترنسدیوسر 0.14 کیلوگرمی را با گشتاور 5.1 نیوتن‌متر نصب کنید و شعاع خم کابل پروب FEP را بالاتر از حد ایمنی 25.4 میلی‌متر نگه دارید.

سؤالات متداول فنی

سؤال Q1: آیا سری 3300 NSv با سیستم قدیمی 3300 RAM قابل تعویض است؟
پاسخ A1: بله. بدنه پروب 3300 NSv و کابل‌های توسعه مربوطه از نظر الکتریکی و مکانیکی با قطعات قبلی 3300 RAM بنتلی نوادا قابل تعویض هستند.

سؤال Q2: اندازه شفت هدف پیشنهادی برای این حسگرهای نزدیکی چیست؟
پاسخ A2: برای پایداری بهینه ضریب مقیاس، توصیه می‌شود سطح هدف صاف با حداقل قطر 13 میلی‌متر (0.5 اینچ) باشد. اهداف کمتر از 8.9 میلی‌متر دقت مقیاس حسگر را کاهش می‌دهند.

سؤال Q3: آیا وزن یا ترکیب این پروب موقعیت نصب آن را محدود می‌کند؟
پاسخ A3: خیر، وزن سبک 0.14 کیلوگرم امکان نصب ایمن به صورت عمودی یا افقی را فراهم می‌کند، به شرطی که سیم‌کشی میدانی به مانیتور بیش از 305 متر (1000 فوت) نباشد تا از افت سیگنال جلوگیری شود.
