330851-08-000-064-10-01-05 پروب خروجی جانبی 25 میلی‌متری بنتلی نوادا

مروری بر محصول

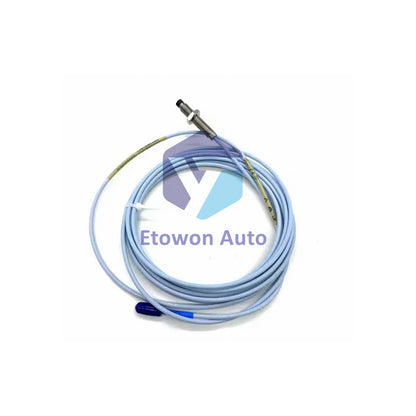

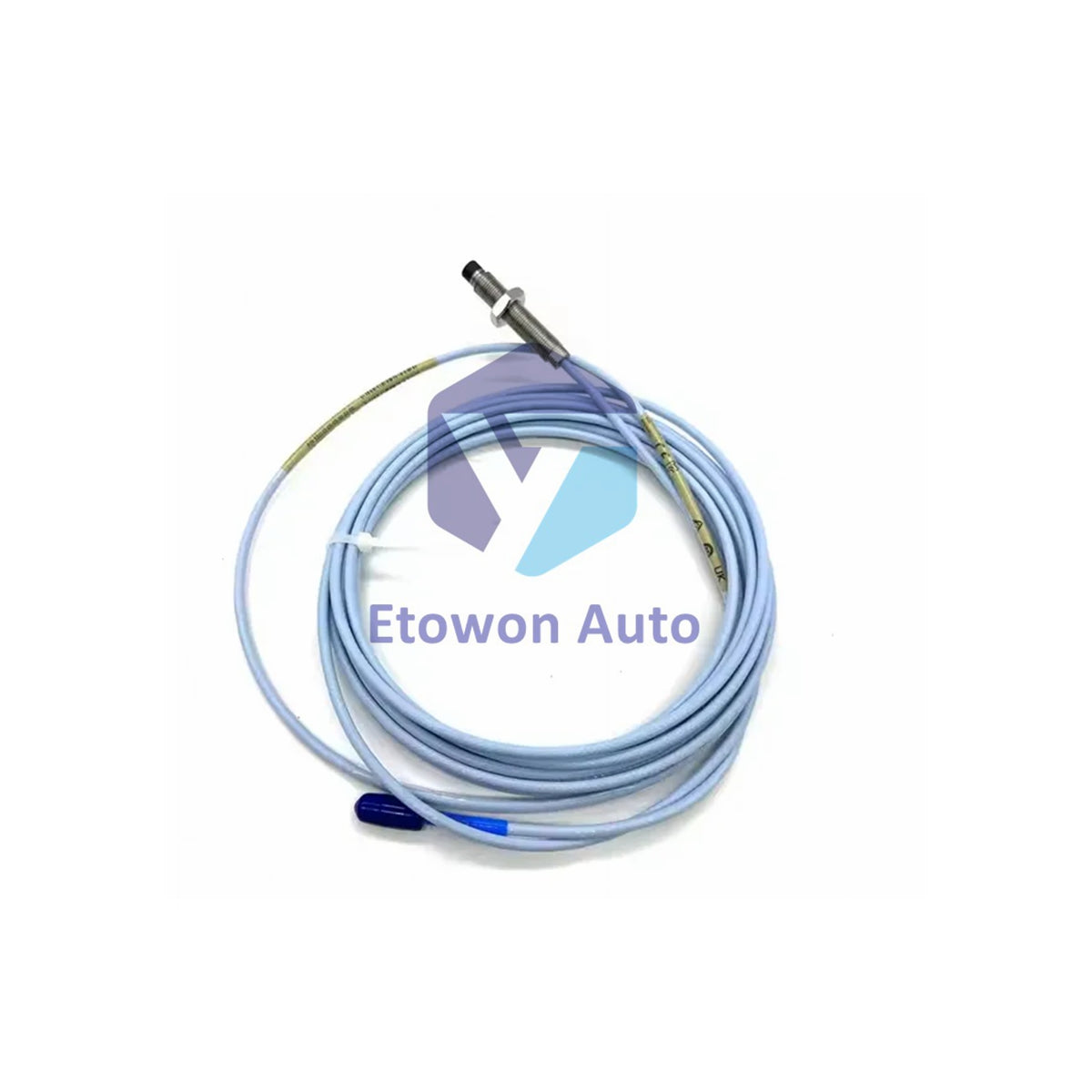

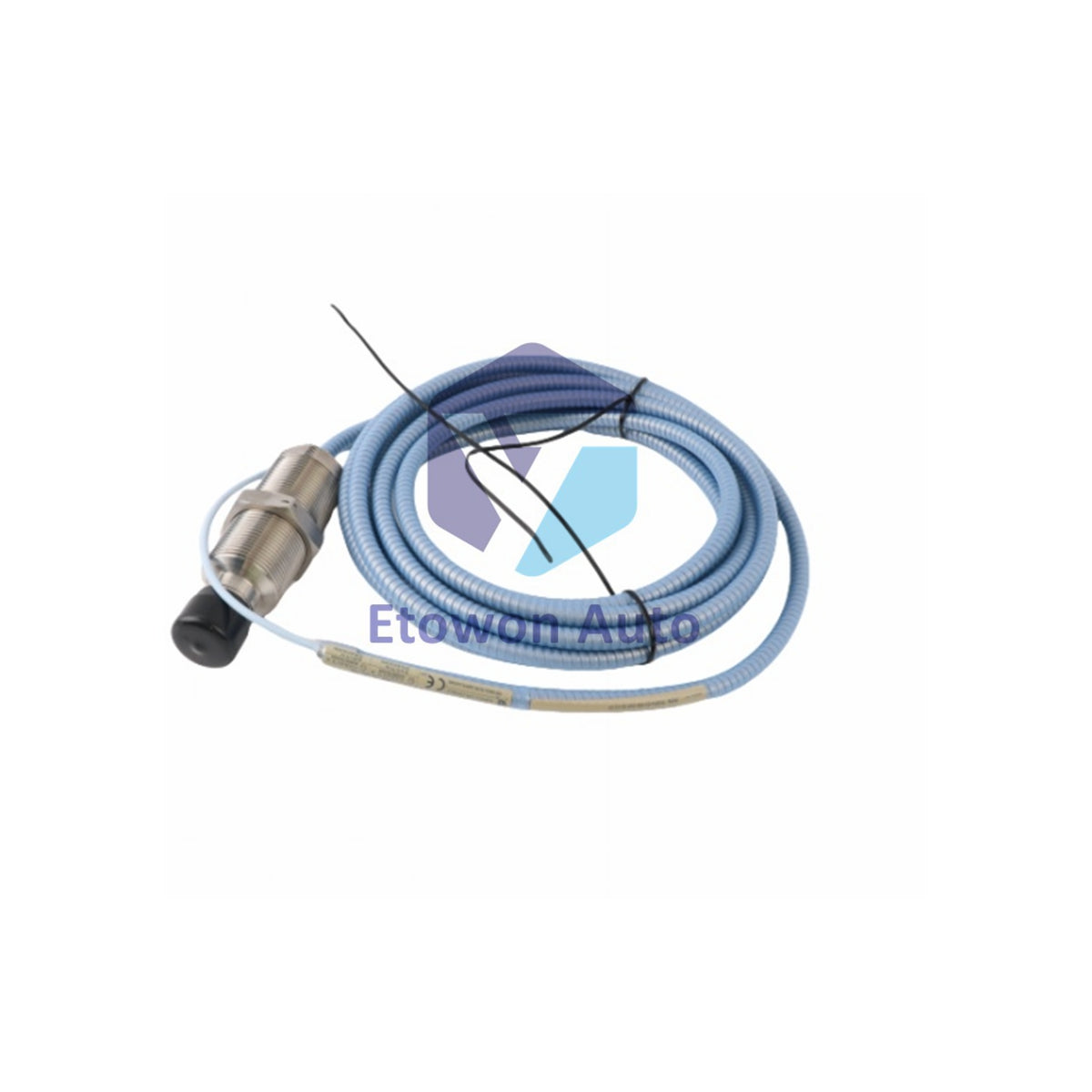

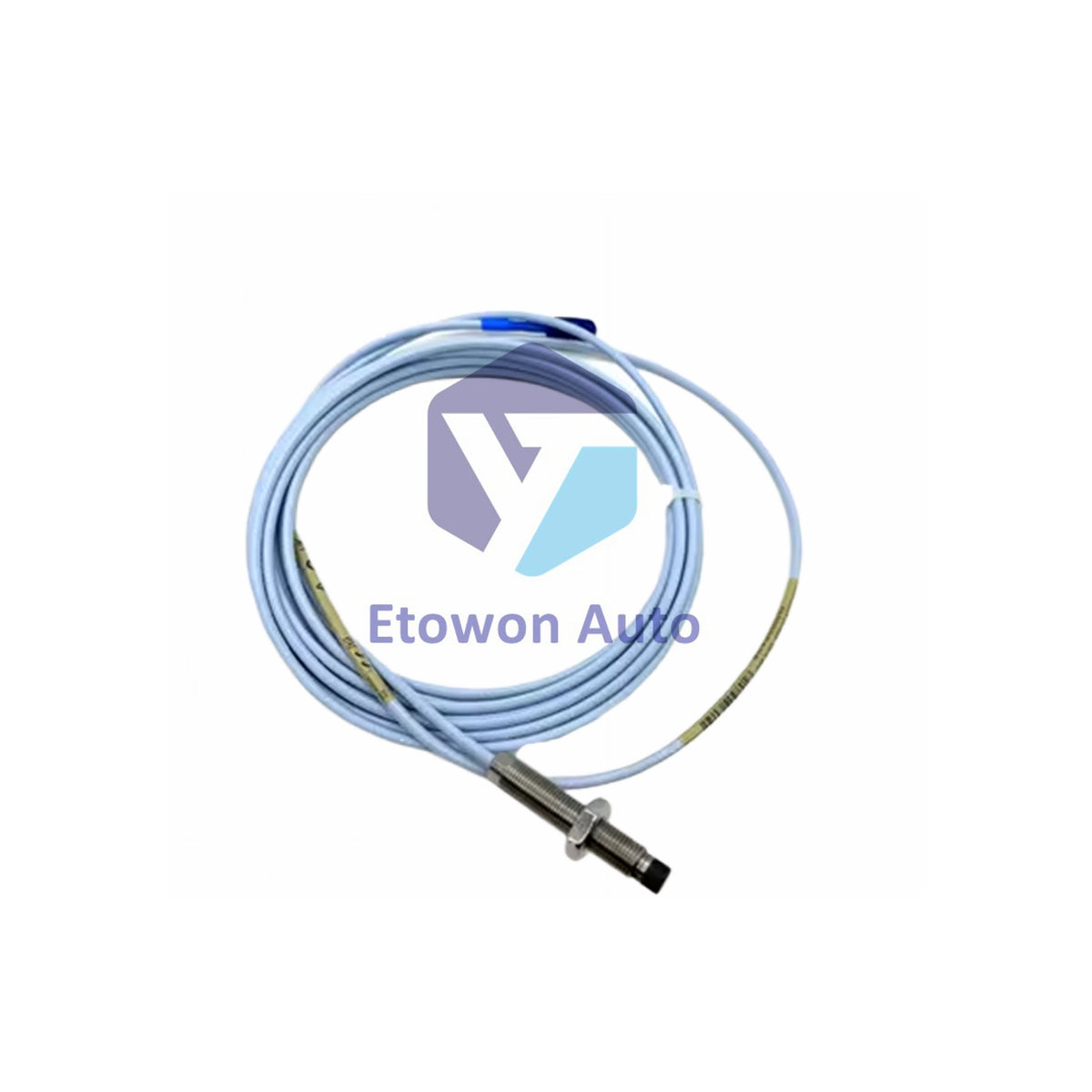

330851-08-000-064-10-01-05 یک پروب نزدیکی ۲۵ میلی‌متری ۳۳۰۰ XL تخصصی است که توسط بنتلی نوادا در ایالات متحده ساخته شده است. این مبدل جریان گردابی با قابلیت اطمینان بالا برای جایگزینی فیزیکی سیستم‌های حسگر یکپارچه توسعه تفاضلی (DE) ۲۵ میلی‌متری ۷۲۰۰ ۲۵ میلی‌متری و ۷۲۰۰ ۳۵ میلی‌متری در فضاهای محدود طراحی شده است. این پیکربندی خاص دارای بدنه‌ای صاف و بدون رزوه با قطر ۱.۵ اینچ و جهت کابل خروجی جانبی و طول کلی بدنه ۶۴ میلی‌متر است. مجهز به کابل سه‌محوره عایق‌بندی شده با PFA و فناوری FluidLoc به طول ۱ متر که در روکش زرهی انعطاف‌پذیر فولاد ضدزنگ (SST) محصور شده است، این حسگر ۰.۳۳ کیلوگرم (۳۳۰ گرم) برای نظارت بر ارتعاشات شدید، رانش و انبساط در داخل توربین‌های بخار سنگین بهینه شده است.

مزایای فنی اصلی

کابل خروجی جانبی با زره فولاد ضدزنگ

ماژول با طراحی کابل خروجی جانبی ساخته شده است که فضای خالی محوری مورد نیاز پشت بدنه حسگر را به طور قابل توجهی کاهش می‌دهد. کابل ۱ متری با روکش زرهی انعطاف‌پذیر از فولاد ضدزنگ (SST) محافظت می‌شود و در برابر سایش مکانیکی، نقاط فشار و ذرات پرتابی در داخل محفظه‌های ماشین‌های شلوغ مقاومت می‌کند و وزن نصب شده ۰.۳۳ کیلوگرم را حفظ می‌کند.

عایق‌بندی پیشرفته رطوبت FluidLoc

کابل داخلی سه‌محوره ۷۵ اهم دارای عایق پلی‌فلوئورواکسی‌اتیلن (PFA) است که با فناوری اختصاصی FluidLoc بنتلی نوادا پوشش داده شده است. این ساختار از نفوذ مایعات روان‌کننده سنتزی تحت فشار، تراکم و گازهای فرآیندی از طریق روکش کابل به محفظه‌های اتصال تمیز جلوگیری می‌کند.

قالب‌گیری نوک PEEK با عملکرد بالا

سر پروب ۲۵ میلی‌متری از پلی‌اتراترکتون (PEEK) ترموپلاستیک با کیفیت بالا قالب‌گیری شده است. این ماده پایداری فیزیکی استثنایی، عایق دی‌الکتریک بالا و مقاومت عالی در برابر خوردگی شیمیایی، فرسایش رطوبت و ذرات مه روغن معلق در محیط‌های توربین با دمای بالا را فراهم می‌کند.

مشخصات فنی

نصب و نگهداری

گیره براکت بدنه صاف

برخلاف گزینه‌های رزوه‌دار، بدنه صاف با قطر ۱.۵ اینچ نیاز به براکت نصب یقه‌ای شکاف‌دار یا گیره سوراخ دارد. بدنه ۶۴ میلی‌متری از جنس فولاد ضدزنگ AISI 304 را در مجموعه بلوک گیره قرار دهید. کابل خروجی جانبی را با دقت در مسیر عبور کابل خود قرار دهید و اطمینان حاصل کنید که سیم زره‌دار بدون کشش یا نقاط گیرکرده است قبل از محکم کردن سخت‌افزار گیره.

کالیبراسیون پروکسی‌میتور و تنظیم ولتاژ شکاف

ترمینال سه‌محوره زره‌دار ۱.۰ متری را با استفاده از کابل رابط به حسگر پروکسی‌میتور ۳۳۰۰ XL 25mm خود متصل کنید. برق سیستم را اعمال کرده و ولتاژ خروجی DC را نظارت کنید. عمق بدنه پروب ۰.۳۳ کیلوگرمی را به صورت دستی در داخل غلاف نصب صاف تنظیم کنید تا مولتی‌متر شما ولتاژ ردیابی شکاف خطی محدوده میانی تعیین شده را نشان دهد، سپس براکت نصب را محکم قفل کنید.

رعایت ایمنی در مکان‌های خطرناک

هنگام کار در مناطق خطرناک که با بلوک گواهی گزینه ۰۵ مطابقت دارد، تمام نقشه‌های کنترل ارجاع شده را بررسی کنید. برای شبکه‌های ایمن ذاتی کلاس I، منطقه ۰ (Ex ia IIC T5...T1 Ga)، حلقه را از طریق موانع زنر تأیید شده یا ماژول‌های جداسازی گالوانیکی عبور دهید. برای نصب‌های منطقه ۲ (Ex nA/Ex ec)، اطمینان حاصل کنید که خطوط زره‌دار در برابر جابجایی تصادفی محکم شده‌اند.

مزایای مهندسی

نوسازی‌های کم‌ارتفاع با فضای کم

ترکیب پروفیل صاف بدون رزوه ۱.۵ اینچی و کابل خروجی جانبی ۹۰ درجه این پروب را برای نوسازی‌های قدیمی ایده‌آل می‌کند. این پروب به راحتی داخل براکت‌های تخصصی قرار می‌گیرد جایی که پروب‌های خروجی عقب استاندارد بیش از حد بلند هستند و به کاربران اجازه می‌دهد سیستم‌های قدیمی ۷۲۰۰ را بدون نیاز به ماشین‌کاری درپوش‌های بازرسی عمیق‌تر ارتقا دهند.

زره سنگین برای محیط‌های سخت

زره بیرونی انعطاف‌پذیر فولادی ضدزنگ حفاظت فیزیکی برتری فراهم می‌کند. این زره از پاره شدن یا خم شدن خطوط هنگام عبور از مناطق ماشین‌آلات در معرض تعمیرات معمول کارخانه، ذرات پرنده یا تلاطم شدید سیال جلوگیری می‌کند.

هماهنگی جهانی دریایی و کیفیت

این حسگر نزدیکی که تحت قوانین ABS (دفتر آمریکایی حمل و نقل دریایی) برای کشتی‌های فولادی تایید شده و کاملاً با دستورالعمل EMC 2014/30/EU مطابقت دارد، برای شفت‌های پیشرانه دریایی و سکوهای فراساحلی ساخته شده است. این حسگر عملکرد قابل اطمینانی در محیط‌های با لرزش بالا و شرایط پر از نمک ارائه می‌دهد.

سؤالات متداول فنی

Q1: چگونه این پروب با بدنه صاف و بدون رزوه را به درستی محکم کنم؟
A1: یک پروب با بدنه صاف باید داخل یک بلوک گیره تقسیم‌شده اختصاصی یا فلنج فشاری طراحی شده برای سیلندرهای قطر ۱.۵ اینچ نصب شود. گیره باید فشار را به طور یکنواخت در سراسر بدنه فولادی ضدزنگ ۶۴ میلی‌متری توزیع کند تا حسگر را در برابر لرزش شدید ماشین ثابت نگه دارد بدون اینکه بدنه کیس تغییر شکل دهد.

Q2: آیا نقطه انتقال کابل خروجی جانبی می‌تواند نیروی کششی مکانیکی بالا را تحمل کند؟
A2: بدنه خروجی جانبی حفاظت ساختاری قوی فراهم می‌کند و زره فولادی ضدزنگ به طور محکم به بدنه کیس متصل شده است. با این حال، باید از کشش‌های شدید یا فشار بیش از حد در خم ۹۰ درجه هنگام نصب جلوگیری کرد تا از آسیب به محافظ‌های داخلی سه‌محوره جلوگیری شود.

Q3: مرزهای دمای محیط هدف برای این حسگر تحت قوانین EPL Ga چیست؟
A3: بر اساس برنامه دمایی تایید شده بنتلی نوادا، محدوده دمای محیط مجاز بستگی به طبقه‌بندی هدف شما دارد. این محدوده از -۵۵ درجه سانتی‌گراد تا +۲۳۲ درجه سانتی‌گراد برای رتبه T1 بسیار گسترده است و تا -۵۵ درجه سانتی‌گراد تا +۴۰ درجه سانتی‌گراد برای کاربردهای سختگیرانه T5 محدود می‌شود.
