مونتاژ بدنه بنتلی نوادا 31000-28-05-15-042-06-02

مروری بر محصول

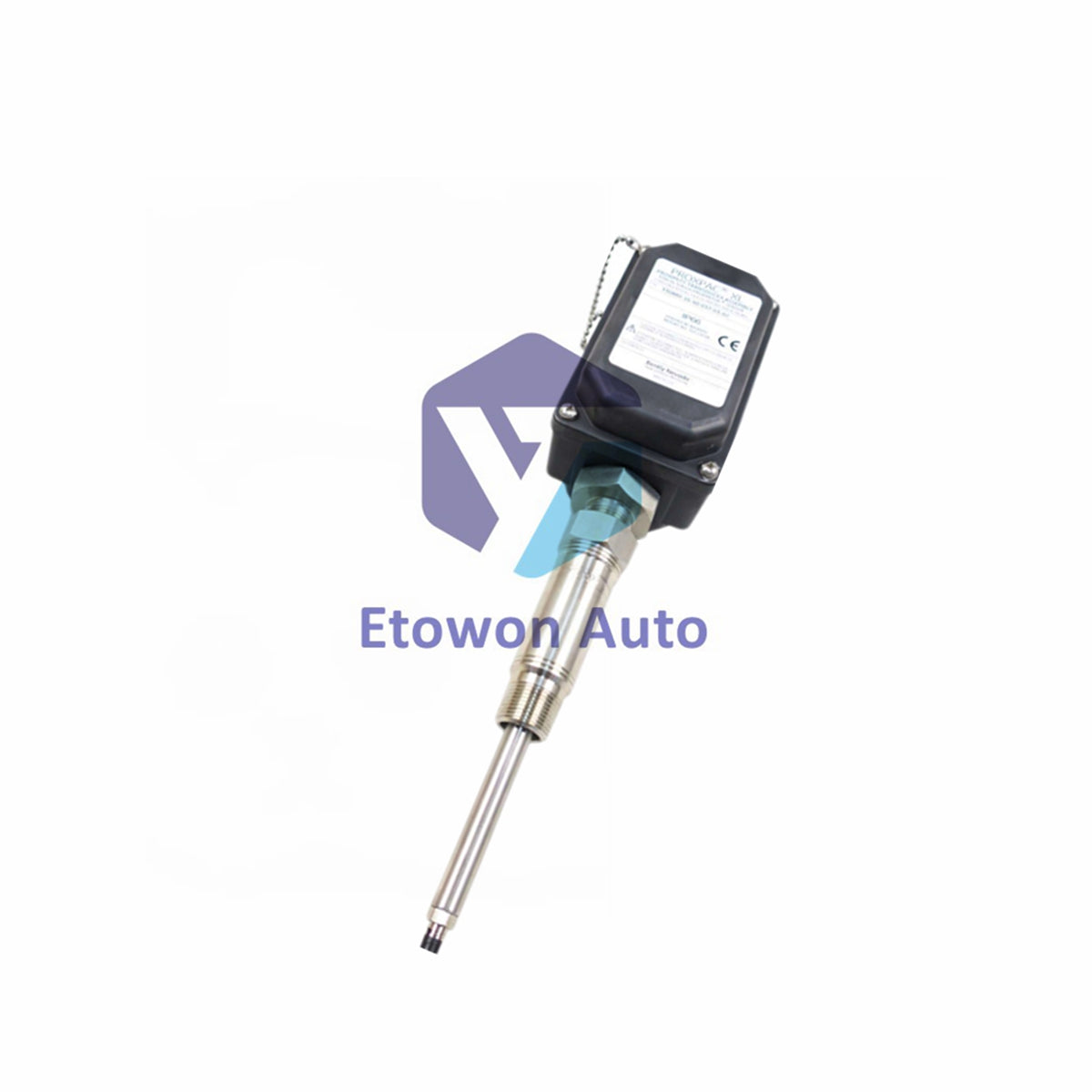

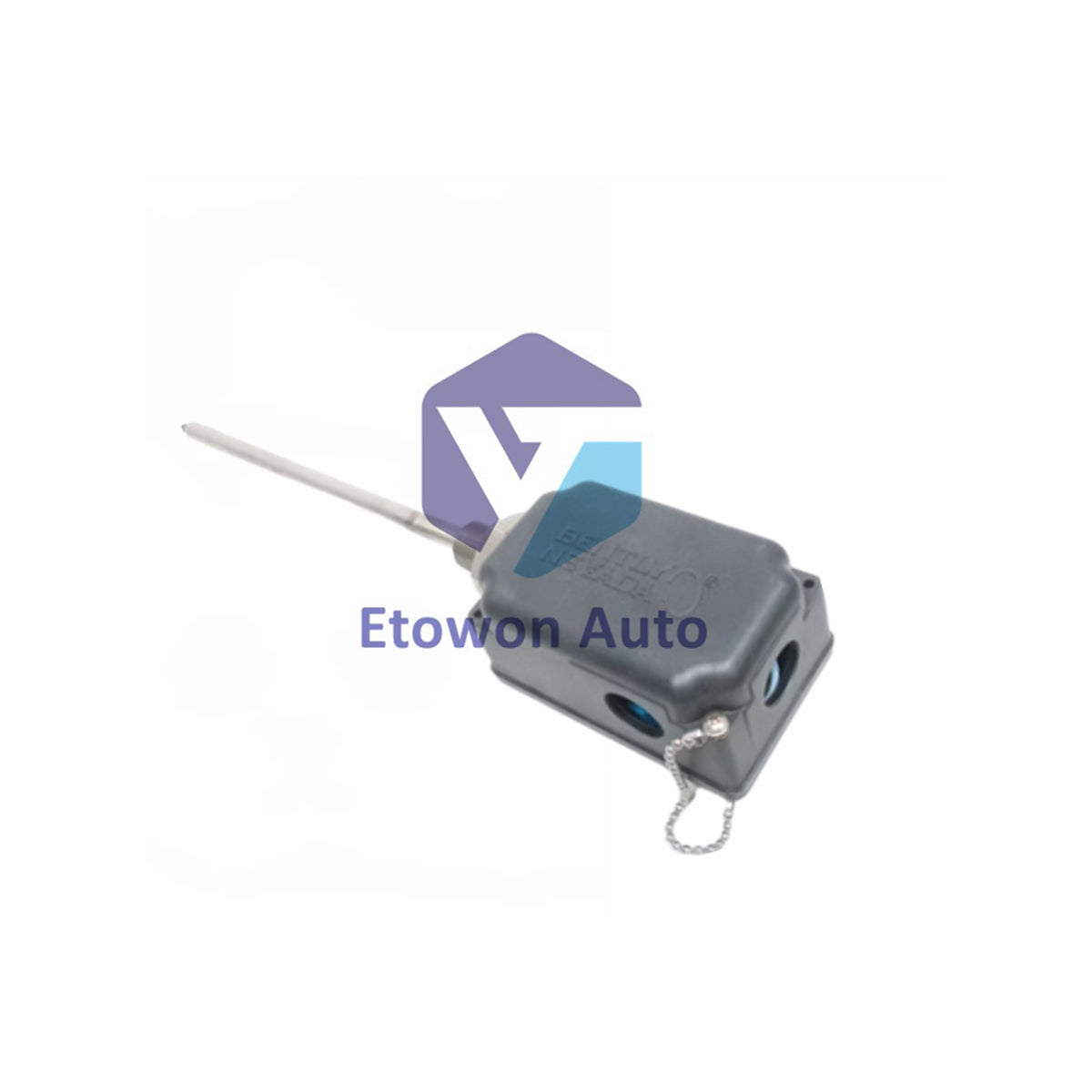

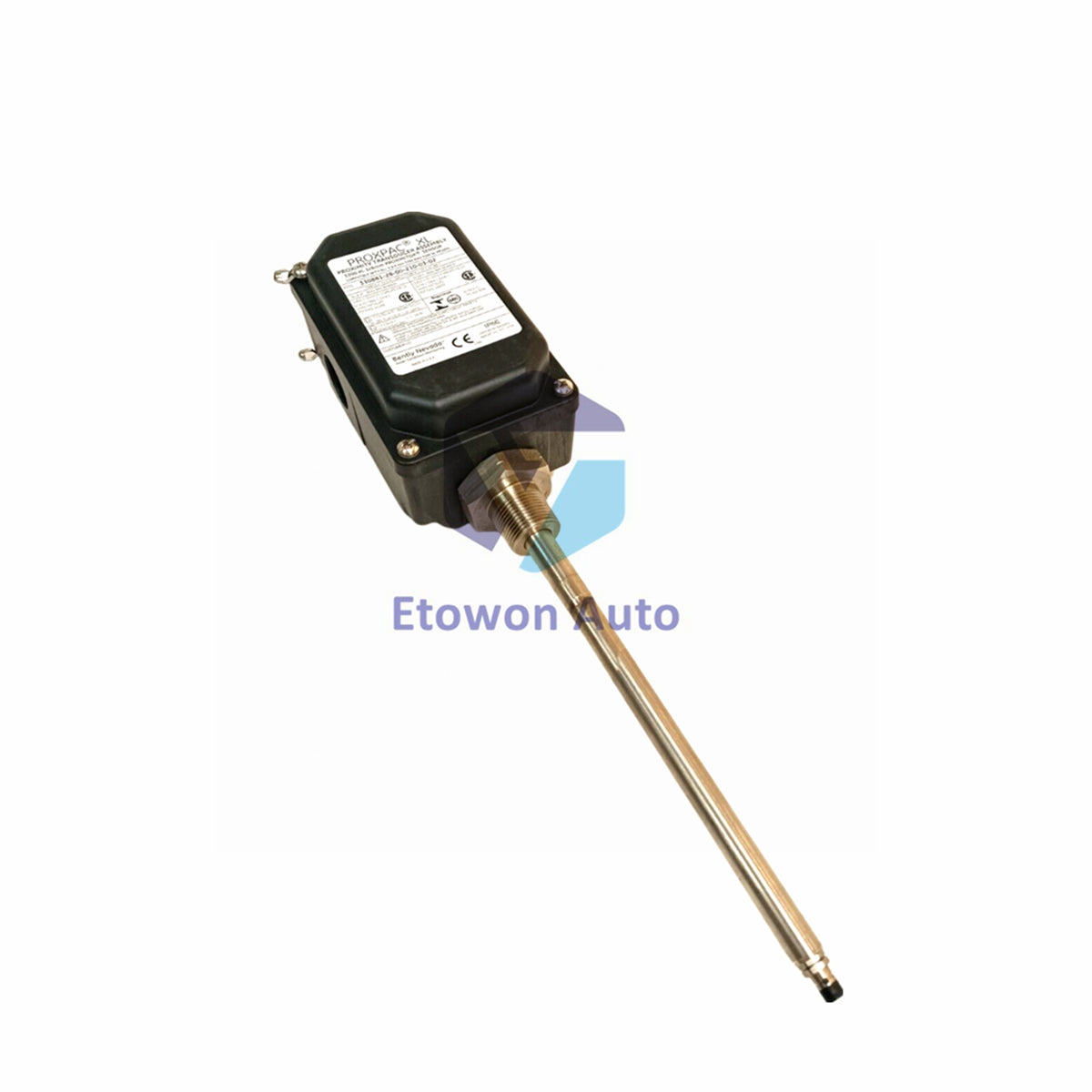

Bently Nevada 31000-28-05-15-042-06-02 یک مجموعه محفظه پروب مجاورت با دسترسی از جلو و دارای گواهی‌های متعدد است که برای محافظت از حلقه‌های ارتعاش حیاتی ماشین طراحی شده است. این محفظه مقاوم برای نگهداری پروب مجاورت 3300 XL با قطر 8 میلی‌متر ساخته شده و امکان تنظیم فاصله و تعویض قطعات را روی ماشین‌های فعال بدون ایجاد اختلال در فرآیند فراهم می‌کند. این محفظه از ماتریس ترموپلاستیک پلی‌فنیلن سولفید (PPS) تقویت‌شده با الیاف شیشه‌ای و آغشته به الیاف هادی ساخته شده است که تخلیه الکترواستاتیک مطلق را برای استفاده بدون مشکل در مناطق انفجاری فراهم می‌کند.

ویژگی‌های اصلی

• ماتریس پلاستیکی PPS هادی: دارای ساختار پیشرفته PPS تقویت‌شده با شیشه که با الیاف هادی بافته شده تا بارهای الکترواستاتیک را پراکنده کرده و از ایجاد حلقه‌های اشتعال‌زا جلوگیری کند.
• بسته کامل اتصالات: شامل سخت‌افزار گزینه 06 با یک اتصال 3/4-14 NPT، یک مبدل مقاوم استیل ضدزنگ 3/4-14 NPT به 1/2-14 NPR و دو درپوش مهر و موم.
• گواهی‌های نفوذ و حفاظت محیطی: دارای دو گواهی IP66 و نوع 4X همراه با اورینگ‌های نئوپرن® مقاوم برای دفع محکم جریان‌های آب و بخارات خورنده روغن.
• زره ضربه فوق‌العاده: تأیید شده توسط BASEEFA برای تحمل دو ضربه 4 ژول در دماهای حرارتی شدید (−39°C و +115°C) و تا 7 ژول ضربه ساختاری در دمای محیط.

مشخصات فنی

راهنمای مهندسی و نصب

• نصب محفظه سخت و محدودیت‌های وزن: با وزن خالص ماژول مقاوم 1.20 کیلوگرم (2.60 پوند)، اطمینان حاصل کنید که رابط نصب شما قادر به تحمل این جرم آویزان است. رزوه‌های 3/4-14 NPT را محکم در محل ماشین ببندید و مهره نگهدارنده را با گشتاور دقیق 29.4 نیوتن‌متر (260 اینچ‌پوند) سفت کنید تا ایمنی مرز فشار تضمین شود.
• تأیید میدان‌های نفوذ: بررسی کنید که فاصله‌های دیواره ماشین با گزینه نفوذ غلاف 4.2 اینچ مطابقت داشته باشد. پروب داخلی 3300 XL با قطر 8 میلی‌متر باید به‌طور ایمن داخل این لوله استیل ضدزنگ قرار گیرد بدون اینکه گیر کند و امکان تنظیمات دقیق نسبت به شفت ژورنال دینامیکی را فراهم کند.
• پیکربندی اتصالات و مبدل: از بسته اتصالات چندمنظوره گزینه 06 برای اجرای خطوط کانال خارجی استفاده کنید. برای حفظ محیط خشک و عاری از روغن داخل پایه ترمینال، از درزگیر رزوه با کیفیت بالا روی اتصال 3/4-14 NPT یا بلوک مبدل استیل ضدزنگ استفاده نمایید.
• زمین کردن در محل‌های خطرناک: برای رعایت استاندارد CENELEC EN50014، اطمینان حاصل کنید که لاینر زمین به‌طور کامل نصب شده و درپوش محفظه محکم قفل شده است. الیاف هادی در محفظه PPS باید پیوستگی الکتریکی با شاسی ماشین را حفظ کنند تا تجمع الکترواستاتیک به‌طور ایمن تخلیه شود.

سؤالات متداول فنی

س1: تفاوت‌های اصلی پیکربندی بین مدل‌های Bently Nevada 31000-28 و 31000-16 معمولی چیست؟
ج1: هر دو مدل از پروب گردابی 8 میلی‌متری پشتیبانی می‌کنند، اما گزینه 28 پروبی را مشخص می‌کند که تحت تأییدیه‌های سختگیرانه چندین سازمان جهانی (مانند ATEX، IECEx و CSA) برای محیط‌های انفجاری است. در مقابل، گزینه 16 برای نصب‌های صنعتی استاندارد با نیازهای کمتر به گواهی‌های نظارتی طراحی شده است.

س2: چرا این مدل مشخصات جداگانه‌ای برای استیل ضدزنگ AISI 304 و AISI 303 دارد؟
ج2: غلاف داخلی و زنجیر نگهدارنده از استیل ضدزنگ AISI 304 ساخته شده‌اند که به دلیل استحکام ساختاری و قابلیت جوشکاری عالی در برابر ارتعاشات شدید مناسب است. غلاف خارجی و پیچ‌های پوشش بیرونی از استیل ضدزنگ AISI 303 ساخته شده‌اند که مقاومت بیشتری در برابر گیر کردن رزوه و خوردگی شیمیایی در محیط‌های فرآیندی دارد.

س3: چگونه این محفظه در دماهای عمیق تا −51°C رتبه‌بندی Type 4X و IP66 را حفظ می‌کند؟
ج3: این محفظه به اورینگ‌های نئوپرن® با کیفیت بالا و مهر و موم‌های هندسی دقیق متکی است. نئوپرن خاصیت بازیابی الاستیک خود را تا دمای −51°C حفظ می‌کند و از باز شدن درزها به دلیل انقباض حرارتی جلوگیری کرده و مانع نفوذ روغن و شستشوی شدید آب می‌شود.
