محفظه نزدیکی بنتلی نوادا مدل 24701-28-10-00-110-03-02 جدید

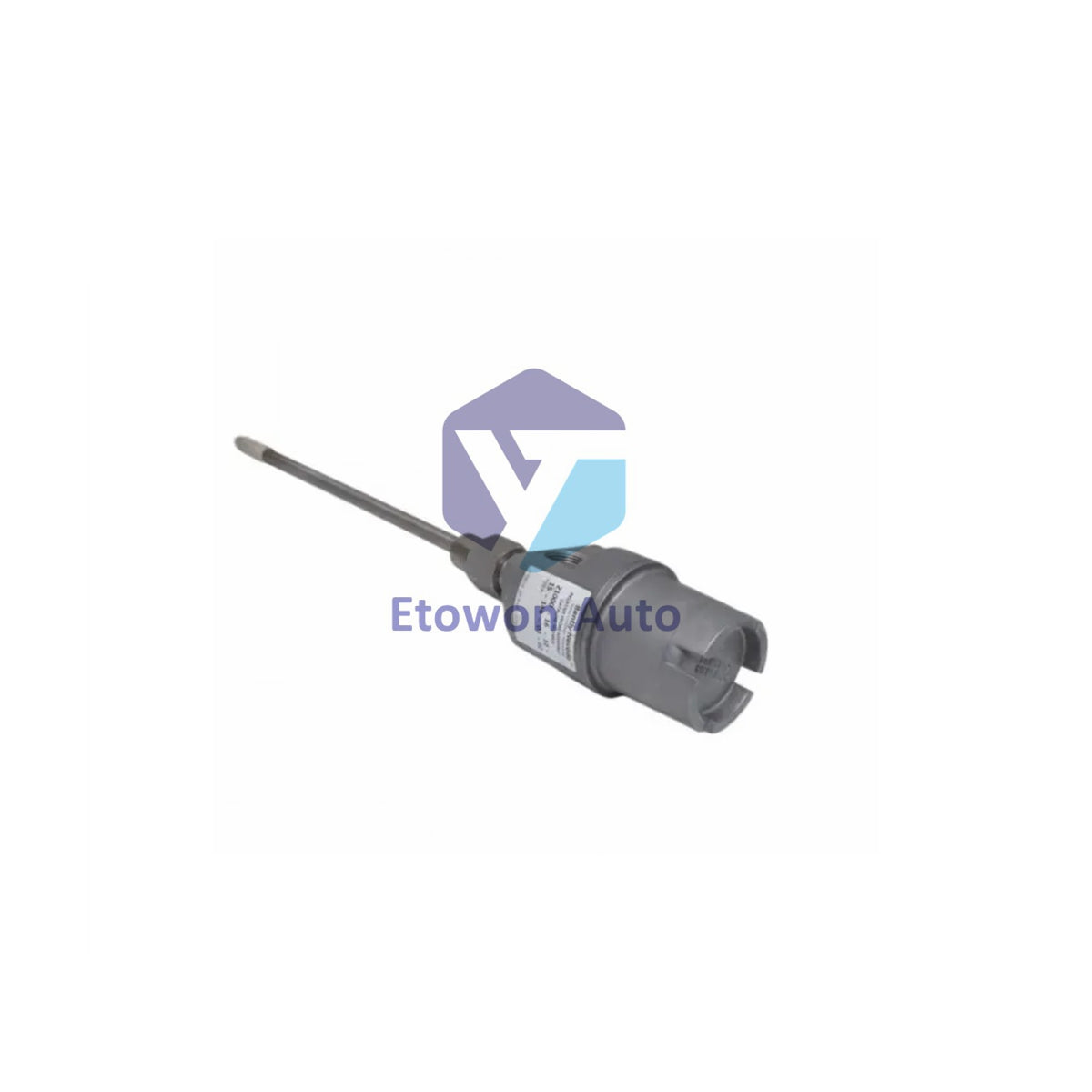

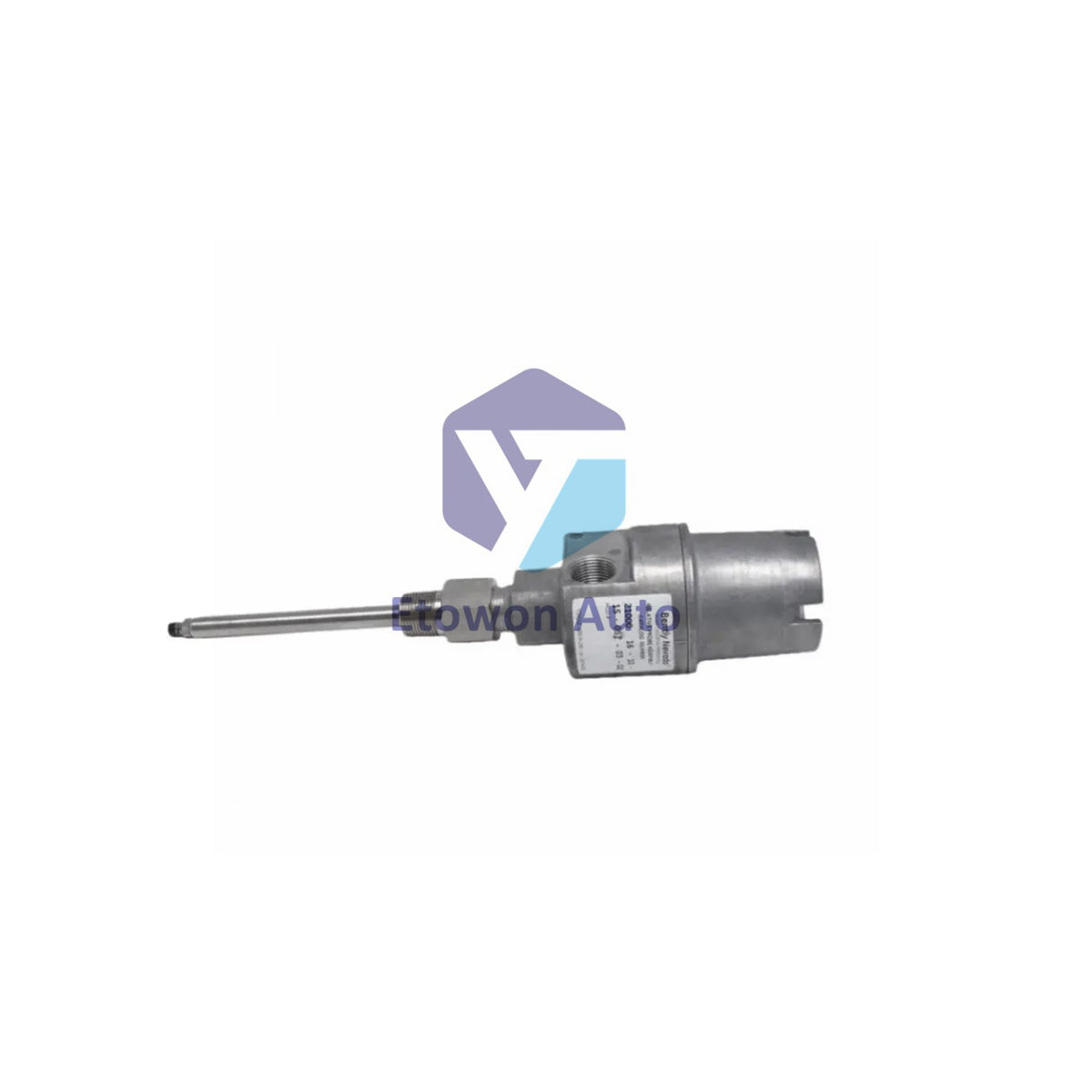

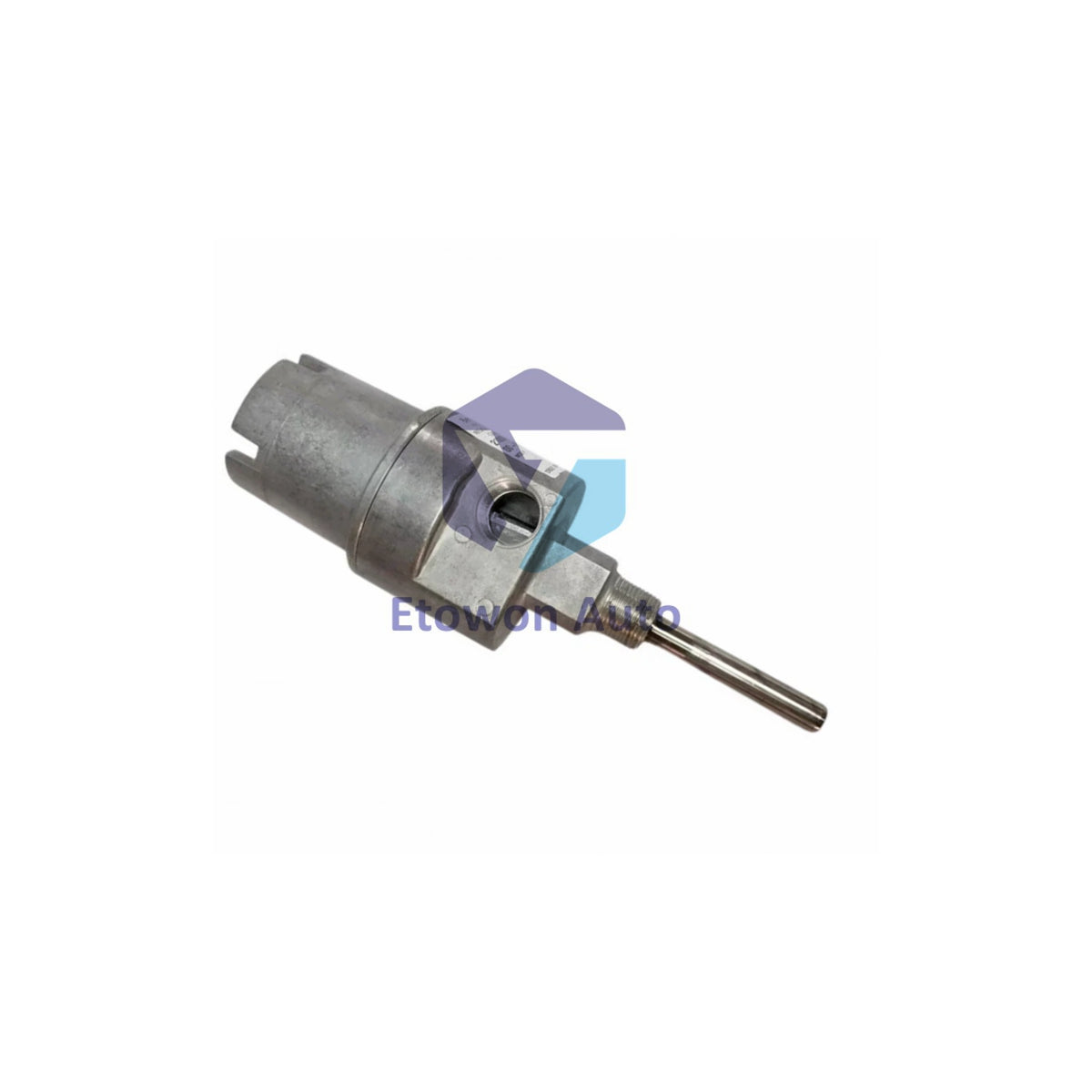

Bently Nevada 24701-28-10-00-110-03-02 مونتاژ بدنه پروب نزدیکی

این مجموعه به عنوان یک محفظه محافظ سنگین و مقاوم در برابر شرایط محیطی طراحی شده است تا پروب نزدیکی نصب معکوس را در شرایط سخت فرآیندهای صنعتی محافظت کند. با استفاده از طراحی مقاوم و ضد انفجار، این ماژول مکانیکی امکان اندازه‌گیری دقیق ارتعاش شفت و موقعیت محوری را روی توربین‌ها، کمپرسورها و ماشین‌آلات چرخان بزرگ فراهم می‌کند و اتصالات الکتریکی داخلی را از رطوبت محیط و نشت گازهای خطرناک محافظت می‌نماید.

مشخصات فنی

راهنمای نصب سریع

• بلوک اصلی بدنه آلومینیومی آنودایز شده ۱.۱ کیلوگرمی را مستقیماً در قاب دستگاه با استفاده از رزوه‌های اتصال رابط ۳/۴-۱۴ NPT نصب کنید.
• اطمینان حاصل کنید که غلاف پروب داخلی دقیقاً ۱۱.۰ اینچ از صفحه نصب به داخل پوسته امتداد دارد تا تراز هندسی صحیح روی شفت هدف چرخان برقرار شود.
• پروب معکوس 3300 XL با قطر 8 میلی‌متر را به آرامی از لوله راهنمای داخلی عبور دهید و سیم کواکسیال 1.0 متری آن را به آرامی به ناحیه گنبد اتصال اصلی وارد کنید.
• اندازه مناسب گیره لاستیکی سیم (پشتیبانی از 1/8 تا 3/16، 1/4 تا 5/16، یا 5/16 تا 3/8 اینچ) را داخل گیره مهر و موم کابل انتخاب کنید تا قفل هوابندی شده‌ای اطراف اتصال کوچک نر کواکسیال ایجاد شود، سپس پوشش گنبدی بیرونی را محکم ببندید.

سؤالات متداول فنی

Q1: چه اجزای ساختاری در داخل مجموعه سری 24701 برای محافظت از تجهیزات میدانی تعبیه شده‌اند؟
A1: مجموعه کامل 1.1 کیلوگرمی شامل یک پوشش گنبدی تخصصی است که مستقیماً به پوسته بدنه آلومینیوم آنودایز شده پیچ می‌شود، پورت‌های یکپارچه برای شبکه‌های سیم‌کشی کانال، آستین ردیابی پروب بلند 11.0 اینچی، اورینگ‌های مهر و موم مقاوم، پروب ترنسدیوسر مجاورت نصب معکوس و مهر و موم‌های رزوه فعال. این طراحی یکپارچگی جوی اطراف هسته حسگر را تحت فشارهای شدید حفظ می‌کند.

Q2: چرا پیکربندی نصب مستقیم نسبت به گزینه‌های آداپتور پایه برای نصب‌های با دسترسی عمیق ترجیح داده می‌شود؟
A2: این مدل خاص دارای گزینه‌های پایه 00 و نصب 02 است که اجازه می‌دهد مجموعه به طور محکم و هم‌سطح روی صفحه جلوی دستگاه از طریق اتصالات NPT 3/4-14 قفل شود. نصب مستقیم، نمای جرم خارجی را کاهش می‌دهد، بردارهای لرزش اهرمی را در سراسر بدنه 1.1 کیلوگرمی کاهش می‌دهد و ردیابی پایدار را در عمق 11.0 اینچ داخلی فراهم می‌کند.

Q3: چگونه بدنه عملکرد آب‌بندی را هنگام قرار گرفتن در محیط‌های شیمیایی سخت و تحت فشار حفظ می‌کند؟
A3: بدنه 24701 از آلومینیوم آنودایز شده با کیفیت بالا ساخته شده است و برای تحمل حداکثر فشار داخلی 1500 psi طراحی شده است، در حالی که از پروفایل حرارتی گسترده‌ای از -40 درجه سانتی‌گراد تا +100 درجه سانتی‌گراد پشتیبانی می‌کند. همراه با بسته اتصالات 03 (که شامل یک کاهش‌دهنده NPT از 3/4-14 به 1/2-14 و یک گیره مهر و موم کابل چندگیره‌ای است)، به طور ایمن اتصالات داخلی کوچک نر کواکسیال را از رطوبت یا بخارات خورنده جدا می‌کند.
