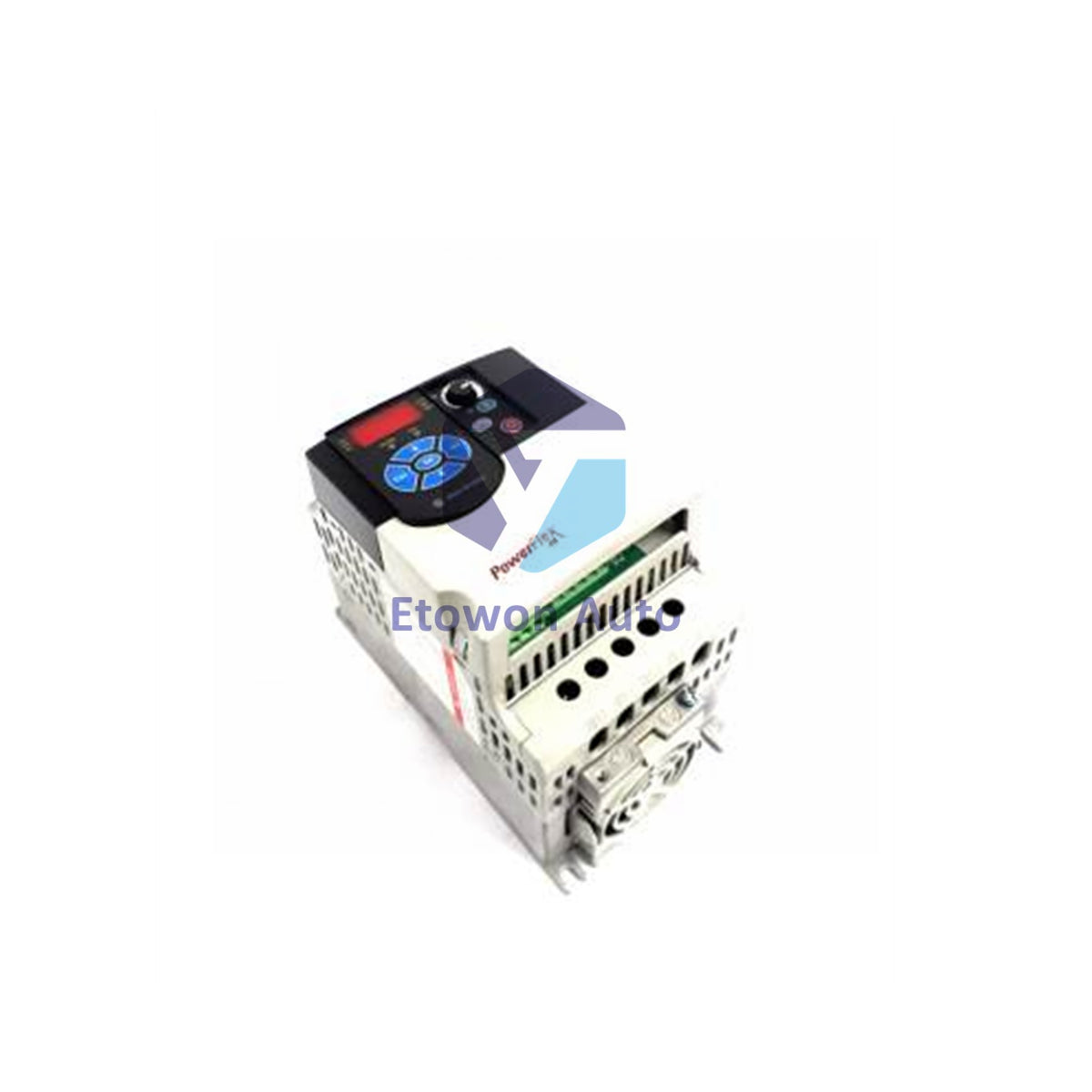

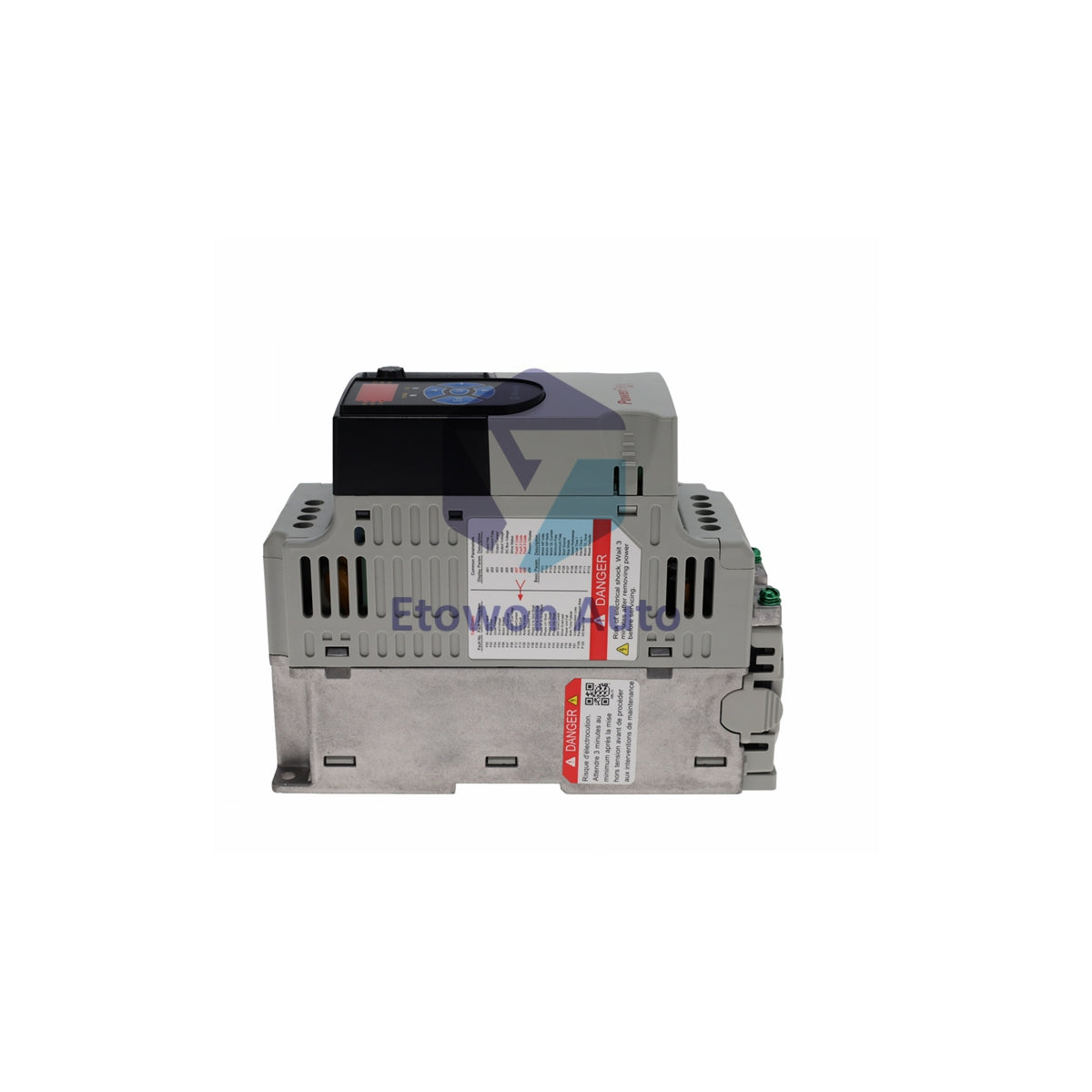

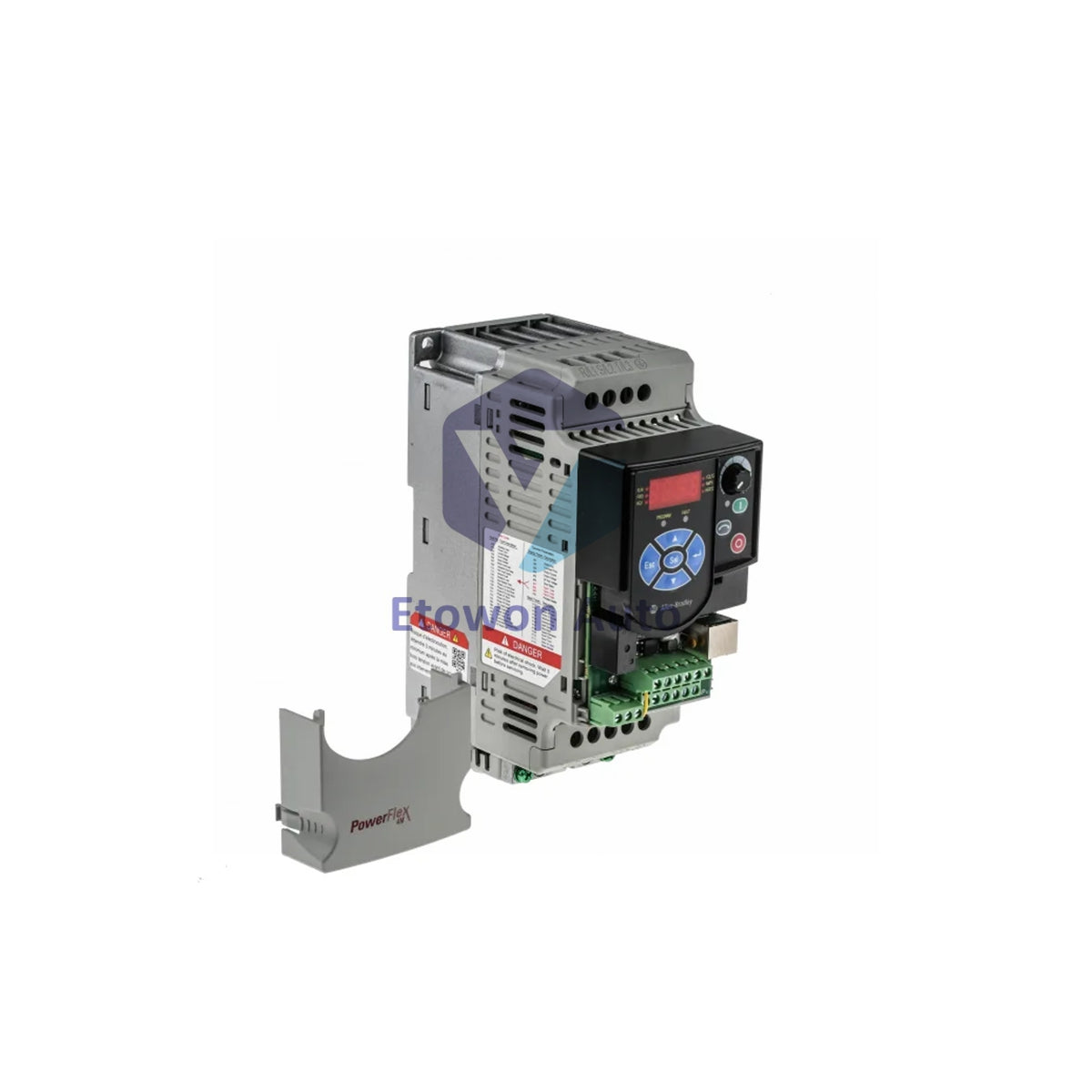

22F-D1P5N113 آلن-برادلی | درایو AC پاورفلکس 4M

مروری بر محصول

مدل 22F-D1P5N113 یک درایو AC بهینه‌شده از خانواده Allen-Bradley PowerFlex 4M است که به طور خاص توسط Rockwell Automation برای کنترل سطح ماشین طراحی شده است. این واحد 0.37 کیلووات (0.5 اسب بخار) خروجی فرکانس متنوع 0-400 هرتز را ارائه می‌دهد که آن را برای طیف گسترده‌ای از کاربردهای جهانی مناسب می‌سازد. با وزن تنها 0.9 کیلوگرم، این درایو با فیلتر CE یکپارچه خود که تداخل الکترومغناطیسی را بدون نیاز به فضای اضافی در کابینت کاهش می‌دهد، برجسته است. چه از کنترل استاندارد ولت بر فرکانس (V/f) و چه از کنترل برداری بدون سنسور پیشرفته استفاده شود، این درایو تنظیم دقیق موتور و گشتاور راه‌اندازی بالا را برای ماشین‌آلات صنعتی پرتقاضا تضمین می‌کند.

مشخصات فنی

مزایای مهندسی

• دو حالت کنترل: از کنترل V/f برای تنظیم سرعت ساده و کنترل برداری بدون سنسور برای گشتاور بالا در سرعت‌های پایین پشتیبانی می‌کند.
• چگالی توان بهبود یافته: قاب فوق‌العاده فشرده 0.9 کیلوگرمی امکان نصب کنار هم را فراهم می‌کند و فضای کلی پنل را به طور قابل توجهی کاهش می‌دهد.
• راه‌حل EMC یکپارچه: فیلتر CE داخلی نصب را ساده می‌کند و نیاز به سخت‌افزار فیلترینگ خارجی در مناطق مطابقت‌پذیر را از بین می‌برد.
• عملکرد مقاوم در برابر اضافه بار: دارای ظرفیت اضافه بار 150% برای 60 ثانیه و گشتاور راه‌اندازی 150% برای مدیریت بارهای اینرسی سنگین در هنگام راه‌اندازی.

نصب و نگهداری

مدل 22F-D1P5N113 برای محفظه‌های نوع باز IP20 طراحی شده و از نصب استاندارد روی پنل یا نصب اختیاری روی ریل DIN پشتیبانی می‌کند. اطمینان حاصل کنید که حداقل فضای خالی برای جریان هوا وجود دارد، به‌ویژه هنگام کار نزدیک به حد حرارتی 50 درجه سانتی‌گراد. نمایشگر LED یکپارچه امکان تنظیم فوری پارامترها و تشخیص خطا را فراهم می‌کند. برای محیط‌های با ارتباطات سنگین، درایو می‌تواند از طریق ماژول‌های خارجی Modbus RTU یا DeviceNet گسترش یابد تا ادغام کامل شبکه با کنترلرهای مبتنی بر Logix را تسهیل کند.

سؤالات فنی متداول

Q1: مزیت کنترل برداری بدون سنسور در این درایو چیست؟
A1: این درایو تنظیم سرعت برتر و گشتاور بالاتر در سرعت‌های پایین نسبت به کنترل استاندارد V/f ارائه می‌دهد که آن را برای نقاله‌ها یا میکسرهایی که تحت بار شروع می‌شوند، ایده‌آل می‌کند.

Q2: آیا فیلتر داخلی CE بر ابعاد فیزیکی تأثیر می‌گذارد؟
A2: خیر، مدل 22F-D1P5N113 به گونه‌ای طراحی شده است که فیلتر را در داخل ابعاد فشرده استاندارد خود جای دهد و ارتفاع 129 میلی‌متر را مانند مدل‌های بدون فیلتر حفظ کند.

Q3: آیا این درایو می‌تواند نوسانات ولتاژ را مدیریت کند؟
A3: بله، این درایو برای 480 VAC با تلورانس ±10% رتبه‌بندی شده است و عملکرد پایداری حتی در شبکه‌های صنعتی با تغییرات متوسط کیفیت برق ارائه می‌دهد.
