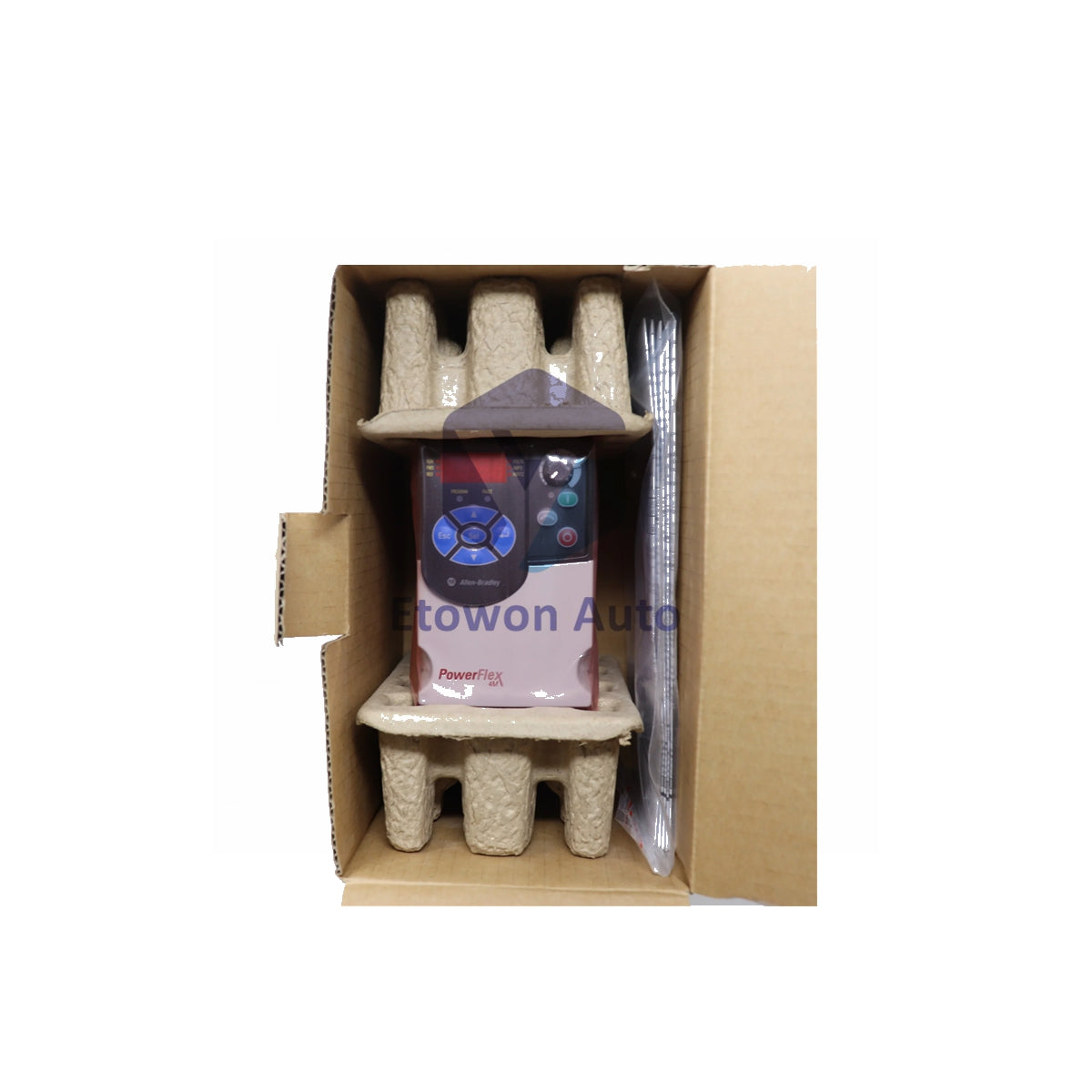

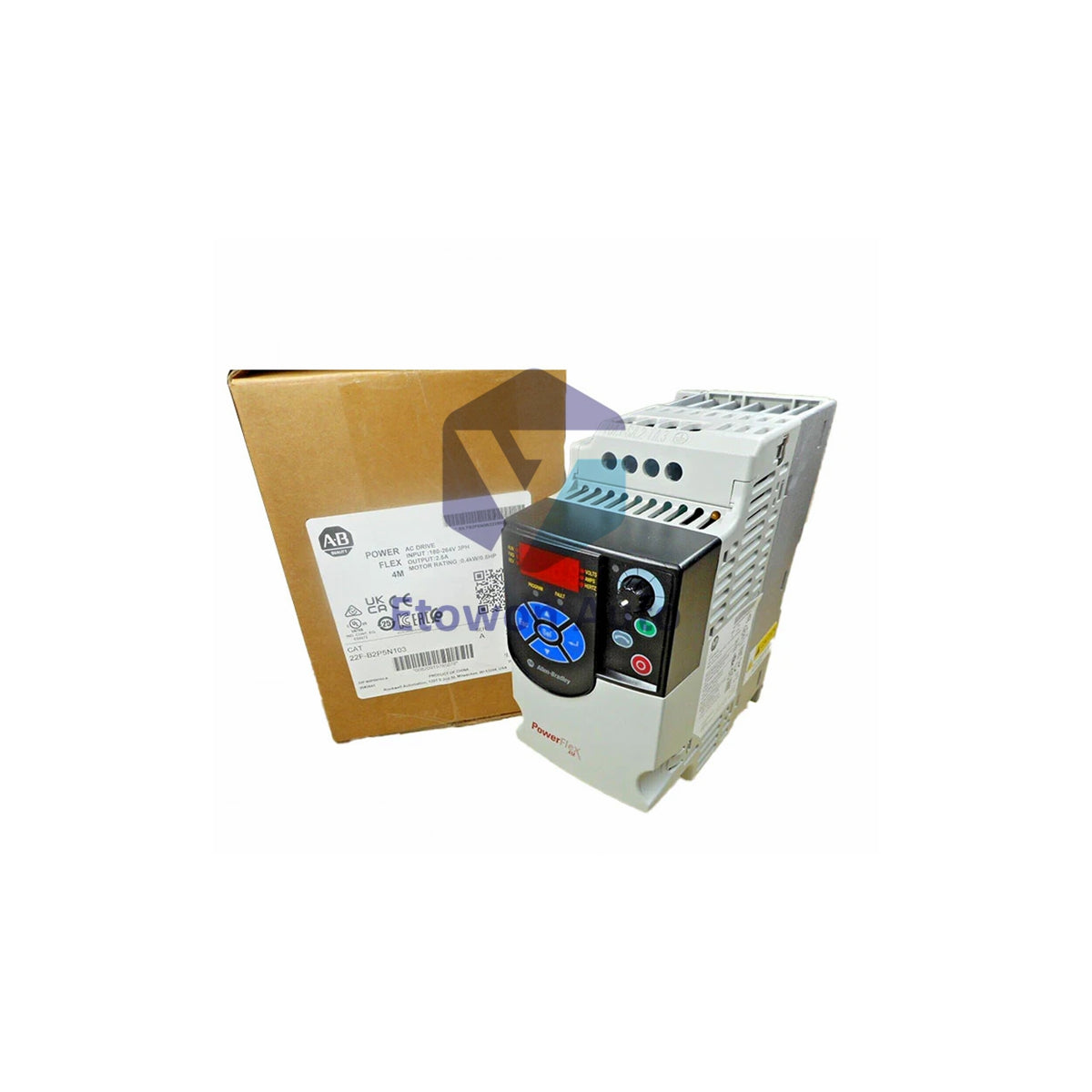

22F-A2P5N103 راکول اتوماسیون درایو فرکانس متغیر 0.37 کیلووات 0.5 اسب بخار

مروری بر محصول

22F-A2P5N103 یک درایو AC با فرکانس قابل تنظیم بسیار جمع‌وجور و مقرون‌به‌صرفه از خط تولید PowerFlex 4M شرکت Allen-Bradley توسط Rockwell Automation است. این درایو با اندازه قاب A برای تنظیم سرعت موتور انعطاف‌پذیر طراحی شده و ولتاژ ورودی تک‌فاز 200 تا 240 ولت AC را می‌پذیرد و آن را به خروجی سه‌فاز دینامیک 0 تا 230 ولت AC تبدیل می‌کند. با توان نامی 0.37 کیلووات (0.5 اسب بخار) و جریان خروجی پیوسته 2.5 آمپر، یک پلتفرم ایده‌آل و صرفه‌جویی در فضا برای تنظیم سرعت و گشتاور ماشین‌آلات صنعتی کم‌قدرت و حلقه‌های تولید یکپارچه فراهم می‌کند.

مزایای فنی اصلی

• تجزیه و تحلیل دقیق منطق پسوند:
  • 22F-: شناسایی سری PowerFlex 4M از درایوهای موتور AC با فرکانس قابل تنظیم جمع‌وجور و مقرون‌به‌صرفه.
  • -A-: مشخص‌کننده ولتاژ ورودی تک‌فاز 200 تا 240 ولت AC با فرکانس استاندارد 50/60 هرتز.
  • -2P5-: نشان‌دهنده جریان خروجی پیوسته عملیاتی 2.5 آمپر، معادل بار 0.37 کیلووات (0.5 اسب بخار).
  • -N-: پیکربندی یک محفظه نصب پنل نوع باز با درجه حفاظت IP20 بدون فیلتر EMC داخلی.
  • -1-: صفحه کلید ماژول رابط کاربری LED با سبک استاندارد ثابت که روی صفحه جلویی شاسی نصب شده است را نشان می‌دهد.
  • -03-: لایه پیکربندی پیش‌فرض تولید استاندارد را که فاقد ترمز ثانویه توسعه‌یافته یا تغییرات ارتباطی است، مشخص می‌کند.
• تبدیل توان کارآمد: تبدیل نرم و روان برق تک‌فاز استاندارد تأسیسات به یک آرایه خروجی سه‌فاز متعادل، که امکان راه‌اندازی موتورهای صنعتی سه‌فاز با کیفیت بالا را روی خطوط برق استاندارد فراهم می‌کند.
• دقت ولت بر هرتز (V/Hz): استفاده از الگوریتم‌های کنترل ساختاریافته ولت بر هرتز، با منحنی‌های عملکرد گشتاور کاملاً قابل تنظیم و شیب‌های شتاب برای پاسخگویی به نیازهای استاندارد گشتاور متغیر.
• رابط کنترل چندمنظوره: ترکیبی از پنج ورودی دیجیتال گسسته 24 ولت DC، دو کانال آنالوگ متمایز و دو خروجی رله برنامه‌پذیر فرم C برای تسهیل یکپارچه‌سازی کامل توالی ماشین از راه دور.

مشخصات فنی

کاربردهای صنعتی

• نقاله‌های حمل مواد: مدیریت خطوط مرتب‌سازی محلی، تسمه‌های محصول با سرعت متغیر و مسیرهای ماشین‌آلات بسته‌بندی لجستیکی.
• توزیع هوای HVAC تجاری: کنترل فن‌های استخراج تهویه مکانیکی، دمنده‌ها و موتورهای هواکش حلقه خنک‌کننده محلی.
• پمپ‌های پردازش سیال: کنترل پمپ‌های گریز از مرکز مایع، مجموعه‌های دوز شیمیایی و زیرساخت گردش ضایعات.
• ابزارهای تولید خودکار: عملکرد محورهای کوچک ماشین‌کاری، چرخ‌های صنعتی چرخان و دستگاه‌های تغذیه مونتاژ خودکار.

سیم‌کشی و نصب

پارامترهای ترمینال خط

قبل از شروع نصب، سیستم توزیع برق اصلی تأسیسات را جدا کنید. منبع تغذیه تک‌فاز ورودی را به طور صریح به ترمینال‌های سمت خط اصلی (L1, L2/N) محفظه Frame A متصل کنید. جفت ترمینال‌های خروجی (U, V, W) باید مستقیماً به یک آرایش موتور سه‌فاز متعادل تغذیه کنند. هرگز برق خط شبکه را به ترمینال‌های خروجی متصل نکنید، زیرا این باعث خرابی فوری اینورتر می‌شود.

کاهش ظرفیت محیطی و فضای جریان هوا

اطمینان حاصل کنید که محل نصب فضای کافی اطراف شاسی IP20 برای تهویه حرارتی یکنواخت و جلوگیری از تجمع نقاط داغ دارد. هنگام نصب چند درایو در یک محفظه، فاصله عمودی بدون مانع حداقل ۱۲۰ میلی‌متر بالاتر و پایین‌تر از محفظه درایو را حفظ کنید و فضای تهویه جانبی را مسدود نکنید.

پروتکل‌های جداسازی کنترل

خطوط برق ولتاژ بالا را از خطوط ورودی/خروجی ولتاژ پایین و سیم‌های ارتباطی RS485 در داخل کانال‌های خود جدا کنید تا از تداخل القایی جلوگیری شود. سیگنال‌های مرجع سرعت آنالوگ را با استفاده از کابل‌های جفت‌پیچ‌خورده شیلددار مسیریابی کنید و خط شیلد تخلیه را فقط در انتهای شاسی درایو زمین کنید تا حلقه‌های نویز الکتریکی حذف شوند.

بررسی پیوستگی زمین

قبل از اعمال تغذیه خط ولتاژ اصلی، یک هادی زمین سیستم با مقاومت پایین اختصاصی را به ترمینال زمین حفاظتی درایو به‌طور ایمن متصل کنید. خاتمه مسیر زمین مناسب برای سرکوب نویز الکترومغناطیسی حالت مشترک حیاتی است و اطمینان می‌دهد که حاشیه‌های حفاظت ساختاری با کدهای محلی تأمین برق مطابقت دارد.

مزایای مهندسی

• چگالی پنل کنترل جمع‌وجور: نمایه فریم A کوچک‌شده امکان نصب کنار هم روی ریل DIN بدون فضای اضافی یا نصب سنتی با پیچ در زیرپنل را فراهم می‌کند و اقتصاد چیدمان کابینت را به حداکثر می‌رساند.
• رابط پیکربندی کاربر داخلی: دارای صفحه کلید دیجیتال یکپارچه روی پنل جلویی است که امکان ویرایش سریع پارامترها به‌صورت دستی، مشاهده پارامترها و عیب‌یابی تشخیصی را فراهم می‌کند.
• اتصال سیستم شبکه: دارای پورت ارتباطی RS485 داخلی است که از حلقه‌های شبکه سریال استاندارد پشتیبانی می‌کند و امکان معماری‌های کنترل چند درایو از یک پلتفرم PLC مرکزی را فراهم می‌آورد.

سؤالات متداول فنی

Q1: آیا می‌توانم یک موتور تک‌فاز را به ترمینال‌های خروجی درایو 22F-A2P5N103 متصل کنم؟
A1: خیر. پیکربندی فاز خروجی به‌طور دقیق برای تأمین جریان سه‌فاز طراحی شده است. اتصال موتور تک‌فاز به ترمینال‌های خروجی می‌تواند باعث آسیب دائمی به اینورتر داخلی VFD و ساختار سیم‌پیچ‌های موتور شود.

Q2: از رله‌های فرم C یکپارچه در حلقه منطق کنترل خود برای چه مواردی باید استفاده کنم؟
A2: دو خروجی رله فرم C می‌توانند برای نشان دادن مراحل عملیاتی برنامه‌ریزی شوند، مانند «خطای درایو»، «رسیدن به نقطه تنظیم سرعت» یا «در حال کار بودن موتور»، که امکان بازخورد به ماژول ایمنی کلی یا مجموعه نشانگرها را فراهم می‌کند.

Q3: آیا این درایو برای کاهش سرعت بارهای با اینرسی بالا به مقاومت ترمز خارجی نیاز دارد؟
A3: برای بارهای مکانیکی سنگین یا رمپ‌های توقف با کاهش سرعت شدید، می‌توان یک شبکه مقاومت ترمز دینامیکی خارجی اضافه کرد تا انرژی بازیابی شده را به‌طور ایمن دفع کند و از قطع‌های اضافه ولتاژ در باس DC جلوگیری نماید.
