22D-B024H204

22D PowerFlex 40P آلن-برادلی | 22D-B024H204

فقط 8 واحد باقی مانده است

  • Manufacturer: Allen-Bradley

  • Product No.: 22D-B024H204

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2500g

  • Shipping port: Xiamen

  • Warranty: 12 months

سیاست بازگشت ۳۰ روزه · گارانتی ۱۲ ماهه
  • تحویل سریع
  • پشتیبانی ۲۴ ساعته و ۷ روز هفته
  • تضمین کیفیت

Description

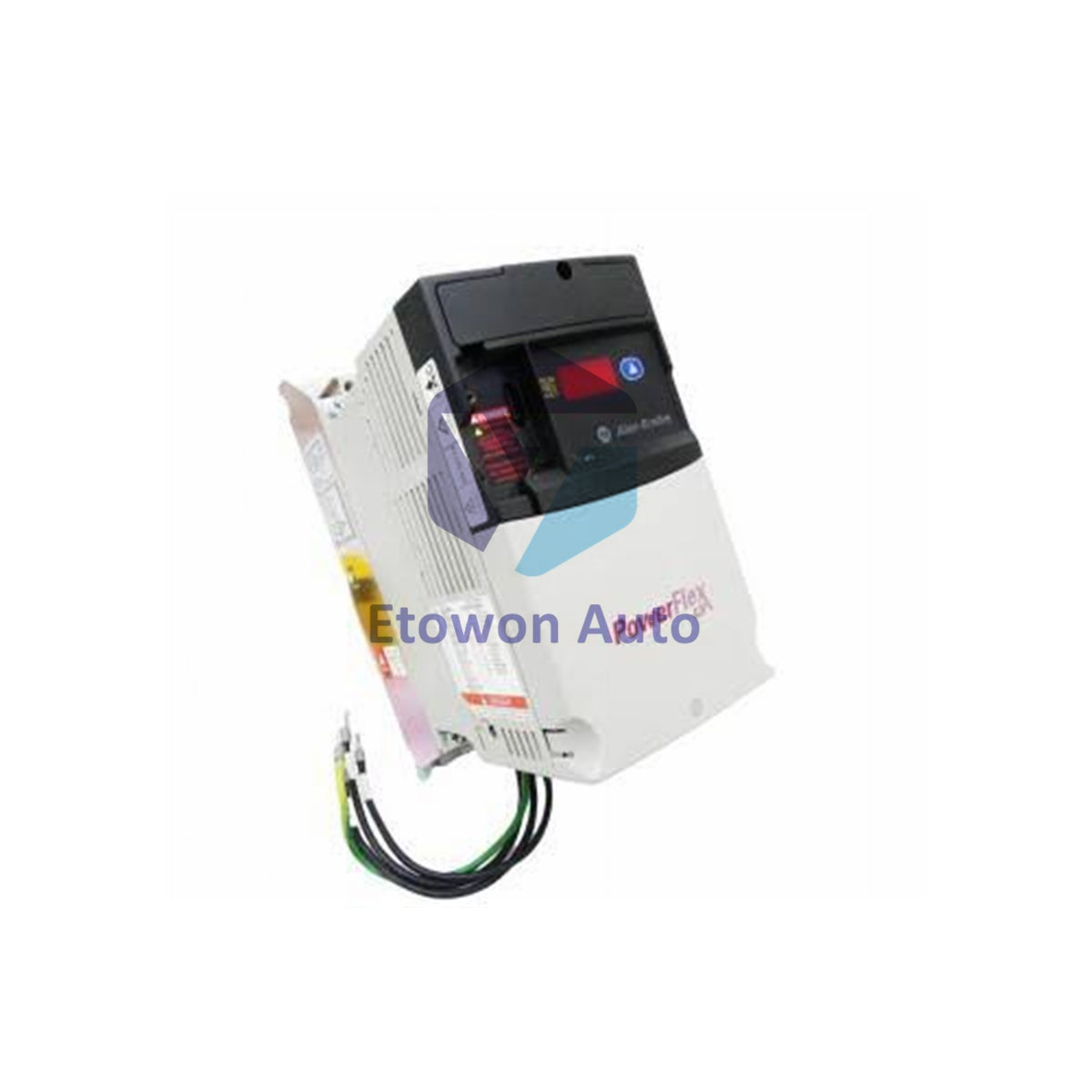

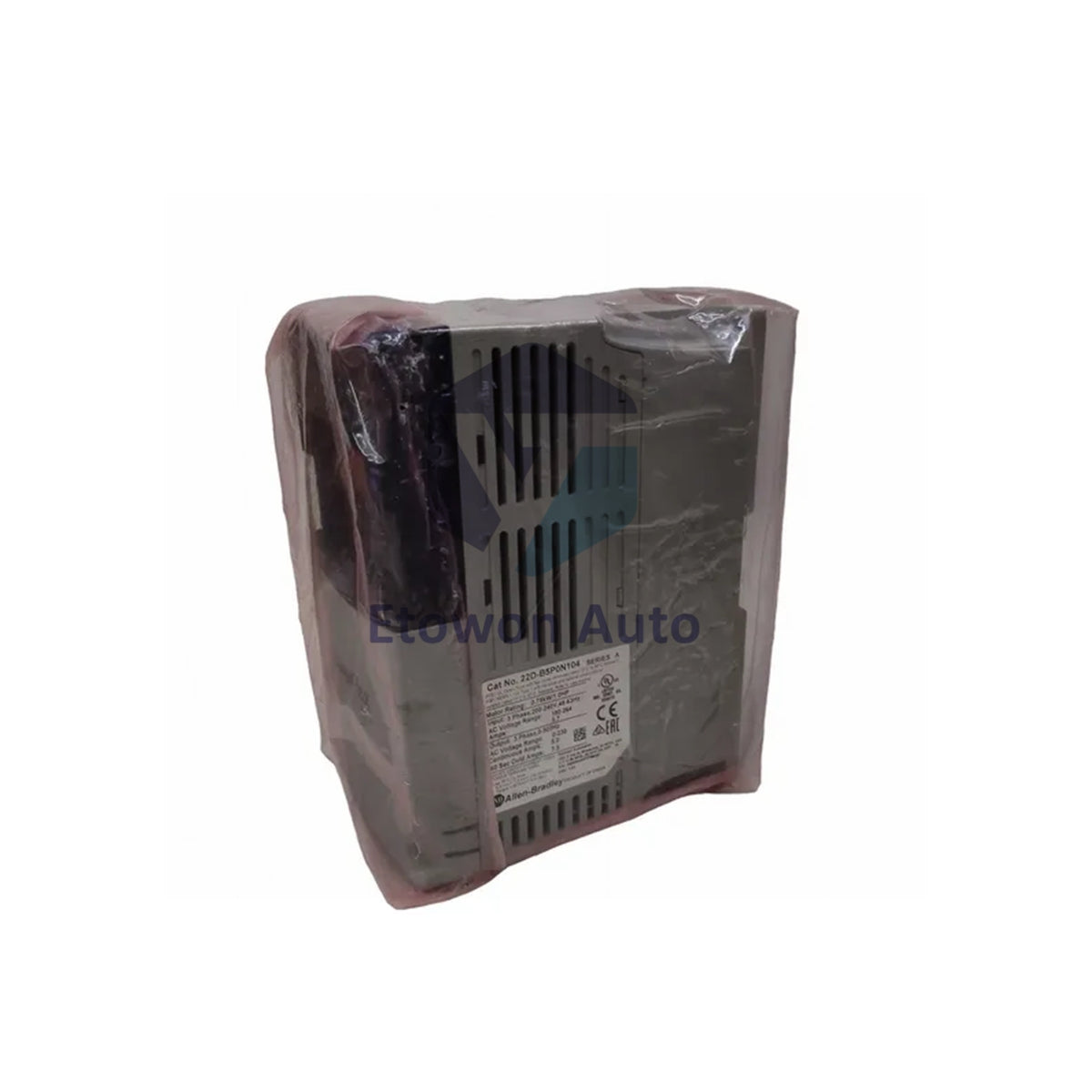

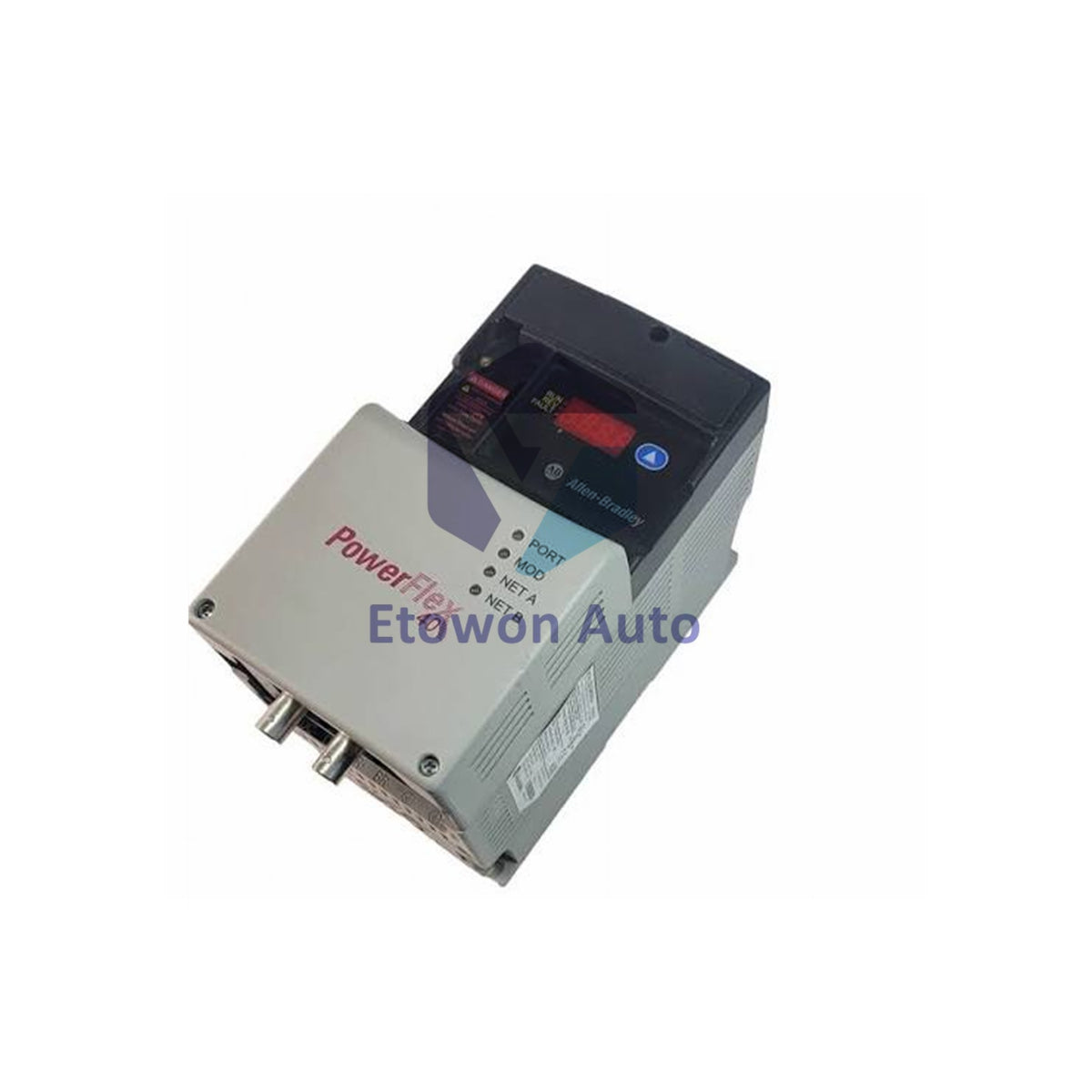

Allen-Bradley 22D-B024H204 PowerFlex 40P AC Drive

Allen-Bradley 22D-B024H204 is a PowerFlex 40P series adjustable frequency drive delivering 7.5 HP (5.5 kW) at 24A. Features sensorless vector and V/Hz control with Category 3 safe-off. Plate mount design with IP20 enclosure.

Power Specifications

Parameter Value
Catalog No. 22D-B024H204
Input Voltage 200-240V AC, 3-Phase (48-63Hz)
Output Current 24A
Power 7.5 HP (5.5 kW)
Input Power Rating 11.8 kVA at 26.1A
Power Factor 0.98 across full speed range
Frame Size Type C
Enclosure IP20 Plate Mount
EMC Filter Not included
Weight 2.5 kg (5.5 lb)

Dimensions

Parameter Value
Width 155 mm
Height 284 mm
Depth 98.5 mm

Control & Performance

Parameter Value
Output Frequency 0-500Hz programmable
Control Methods V/Hz, Sensorless Vector
PWM Carrier Range 2-16 kHz
Control Accuracy (Digital) ±0.05% of set frequency
Control Accuracy (Analog) ±0.5% of max frequency
Speed Range 80:1 with ±1% base speed
Control Efficiency 97.5%
Accel/Decel Times 4 profiles, 0-600s (0.1s increments)
Stop Modes Ramp, Coast, DC-Brake, Ramp-to-Stop

Overload & Protection

Parameter Value
Overload Capacity 150% for 60s, 200% for 3s
Motor Overload Protection Class 10 Electronic
Overvoltage Trip 405V DC
Undervoltage Trip 210V DC
Power Loss Ride-Thru 100ms faultless, 2s logic

I/O & Communication

  • 7 digital inputs (2 dedicated, 5 programmable) - 24V DC sink/source
  • 2 analog inputs (10-bit voltage or current)
  • 1 programmable Form C Relay output
  • 1 non-isolated analog output (voltage or current)
  • RS-485 serial communication port for multi-drop and PC programming

Environmental Ratings

Parameter Value
Operating Temp -10°C to +50°C (14°F to 122°F)
Storage Temp -40°C to +85°C (-40°F to +185°F)
Humidity 5-95% non-condensing
Altitude 1000m max without derating
Shock Resistance 15G peak for 11ms
Vibration Resistance 1G peak @ 5-2000Hz

Certifications

  • CE
  • cUL-us
  • Category 3 Safe-off

FAQs

Q1: What is the output power rating?
A1: 7.5 HP (5.5 kW) with 24A output current.

Q2: What control methods does this drive support?
A2: V/Hz and sensorless vector control.

Q3: What communication port is included?
A3: RS-485 serial communication port for multi-drop and PC programming.

Product Resources

📄 Download PDF
