22C-D208A103

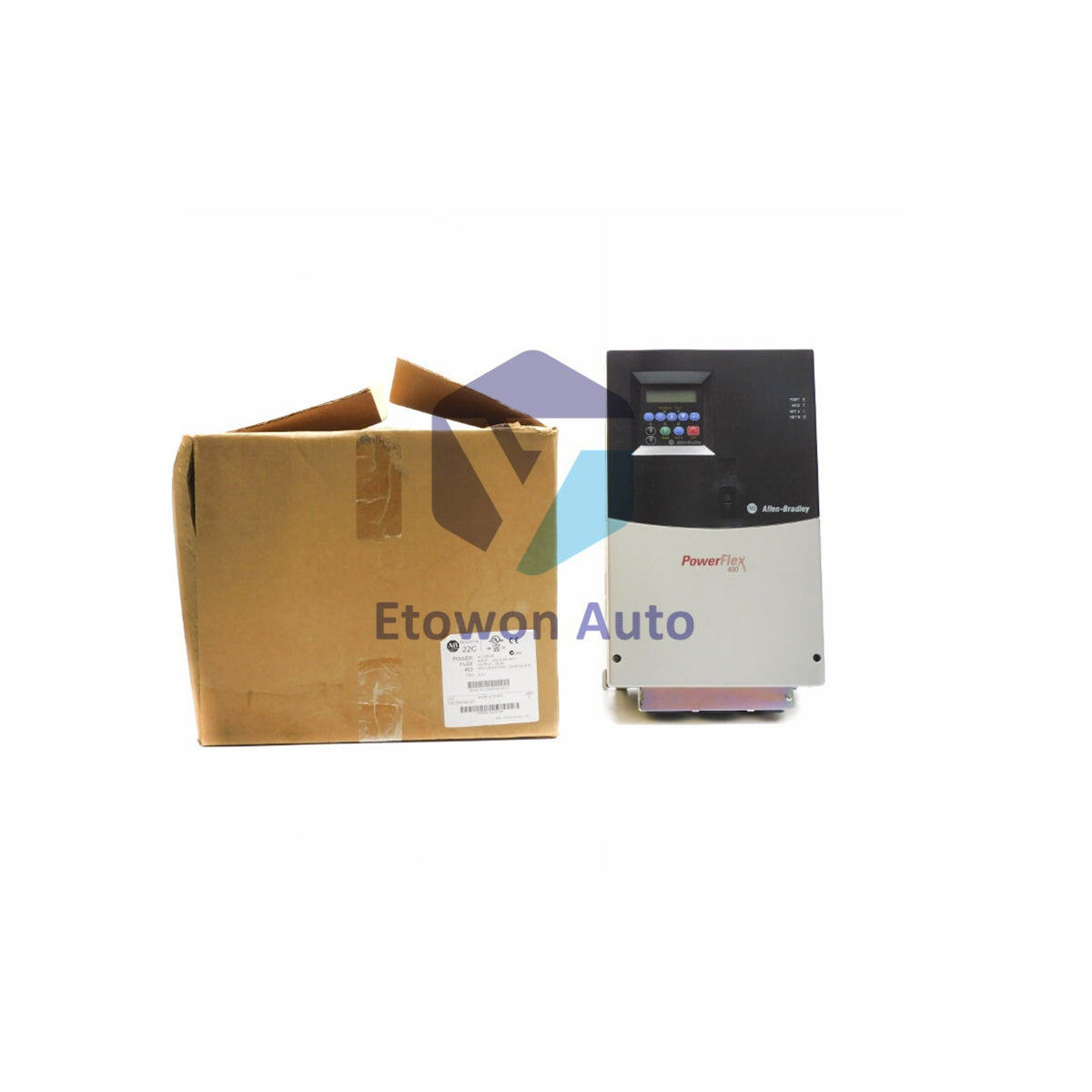

درایو Allen-Bradley PowerFlex 400 مدل 22C-D208A103، 480 ولت، 150 اسب بخار، 110 کیلووات

موجود در انبار ({16} واحد)، آماده برای ارسال

  • Manufacturer: Allen-Bradley

  • Product No.: 22C-D208A103

  • Product Type: درایو AC

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 18600g

  • Shipping port: Xiamen

  • Warranty: 12 months

سیاست بازگشت ۳۰ روزه · گارانتی ۱۲ ماهه
  • تحویل سریع
  • پشتیبانی ۲۴ ساعته و ۷ روز هفته
  • تضمین کیفیت

Description

مروری بر محصول

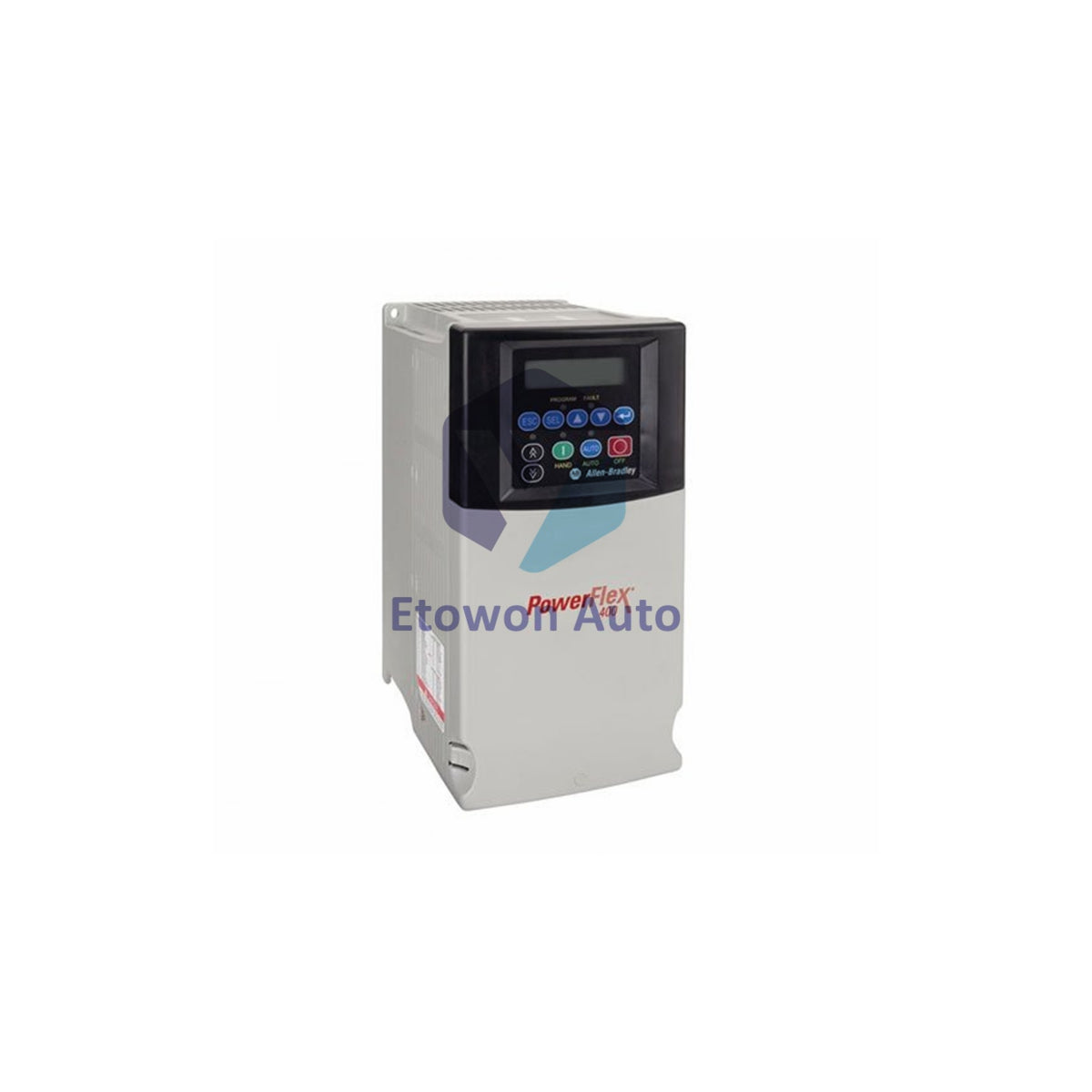

Allen-Bradley 22C-D208A103 یک درایو فرکانس متغیر PowerFlex 400 مقاوم است که برای کاربردهای صنعتی سنگین با نیاز به ظرفیت توان بالا طراحی شده است. این درایو با توان 150 اسب بخار (110 کیلووات) و جریان خروجی 208 آمپر، راه‌حلی برتر برای کنترل موتورهای بزرگ‌مقیاس ارائه می‌دهد. Allen-Bradley 22C-D208A103 برای سیستم‌های سه‌فاز AC با ولتاژ 380-480 ولت طراحی شده و در یک محفظه با اندازه فریم F و درجه حفاظت IP30 (نوع NEMA 1) قرار دارد که عملکرد قابل اطمینان برای زیرساخت‌های حیاتی در بخش‌های معدن، تصفیه آب و تهویه مطبوع فراهم می‌کند.

پیکربندی فنی

معماری درایو با عملکرد بالا برای اتوماسیون صنعتی پیشرفته:

  • برند: Allen-Bradley (راکول اتوماسیون)
  • شماره مدل: 22C-D208A103
  • توان خروجی: 150 اسب بخار / 110 کیلووات (208 آمپر)
  • ورودی: جریان ورودی 200 آمپر، 380-480 ولت AC
  • اندازه فریم: فریم F (IP30 / نوع NEMA 1)
  • روش‌های کنترل: ولت بر هرتز (V/Hz) و PWM سینوسی
  • تعداد ورودی/خروجی: 7 ورودی دیجیتال، 2 ورودی آنالوگ، 11 خروجی کل
  • رابط کاربری: HMI یکپارچه با ارتباط RS-485

مشخصات فنی

نیازمندی مشخصات دقیق
وزن دستگاه حدود 18.6 کیلوگرم (41.0 پوند)
دامنه فرکانس 0 تا 320 هرتز (قابل برنامه‌ریزی)
دمای کاری -40 درجه سانتی‌گراد تا 84 درجه سانتی‌گراد (-40 تا 183 درجه فارنهایت)
دامنه اندازه سیم 3/0 AWG تا 300 MCM
گواهی‌های ایمنی UL508C، CAN/CSA-22.2، IEC 146
نیازمندی حفاظت فیوز 250 آمپر / کنتاکتور 100-D250

مزایای مهندسی

Allen-Bradley 22C-D208A103 کنترل بسیار انعطاف‌پذیری را از طریق کنترل‌کننده PID داخلی و مجموعه گسترده‌ای از 11 خروجی کل ارائه می‌دهد. با وجود توان بالای کاری، دستگاه وزن نسبتاً سبک حدود 18.6 کیلوگرم دارد که نصب آن را برای درایو کلاس فریم F آسان می‌کند. این درایو برای کار در محیط‌های سخت طراحی شده و عملکرد خود را در دامنه وسیعی از دما حفظ می‌کند. فناوری PWM سینوسی عملکرد نرم موتور و کاهش تداخل هارمونیکی را تضمین می‌کند، در حالی که طراحی فریم F نصب آسان‌تر در تابلو را برای سیم‌کشی‌های با ظرفیت بالا 300 MCM فراهم می‌آورد.

سؤالات متداول فنی

س1: الزامات اصلی نصب این درایو 150 اسب بخار چیست؟
ج1: به دلیل جریان بالای عبوری، استفاده از فیوز 250 آمپر و کنتاکتور 100-D250 الزامی است. سیم‌کشی باید حداقل 3/0 AWG باشد تا با استانداردهای ایمنی و عملکرد مطابقت داشته باشد.

س2: آیا می‌توانم قابلیت‌های ارتباطی 22C-D208A103 را ارتقا دهم؟
ج2: بله. در حالی که به صورت استاندارد با RS485 عرضه می‌شود، از ماژول‌های افزونه اختیاری برای شبکه‌های صنعتی مدرن مانند EtherNet/IP، DeviceNet و PROFIBUS DP پشتیبانی می‌کند تا یکپارچگی بی‌نقص با PLC فراهم شود.

س3: آیا محفظه IP30 برای محیط‌های شستشو مناسب است؟
ج3: خیر. درجه حفاظت IP30 (نوع NEMA 1) برای استفاده داخلی طراحی شده و حفاظت محدودی در برابر تماس با تجهیزات محصور شده فراهم می‌کند. در محیط‌های شستشو یا بسیار گرد و غبار، درایو باید در یک کابینت با درجه حفاظت NEMA 4 یا 4X قرار گیرد.
