1715-TADOF8

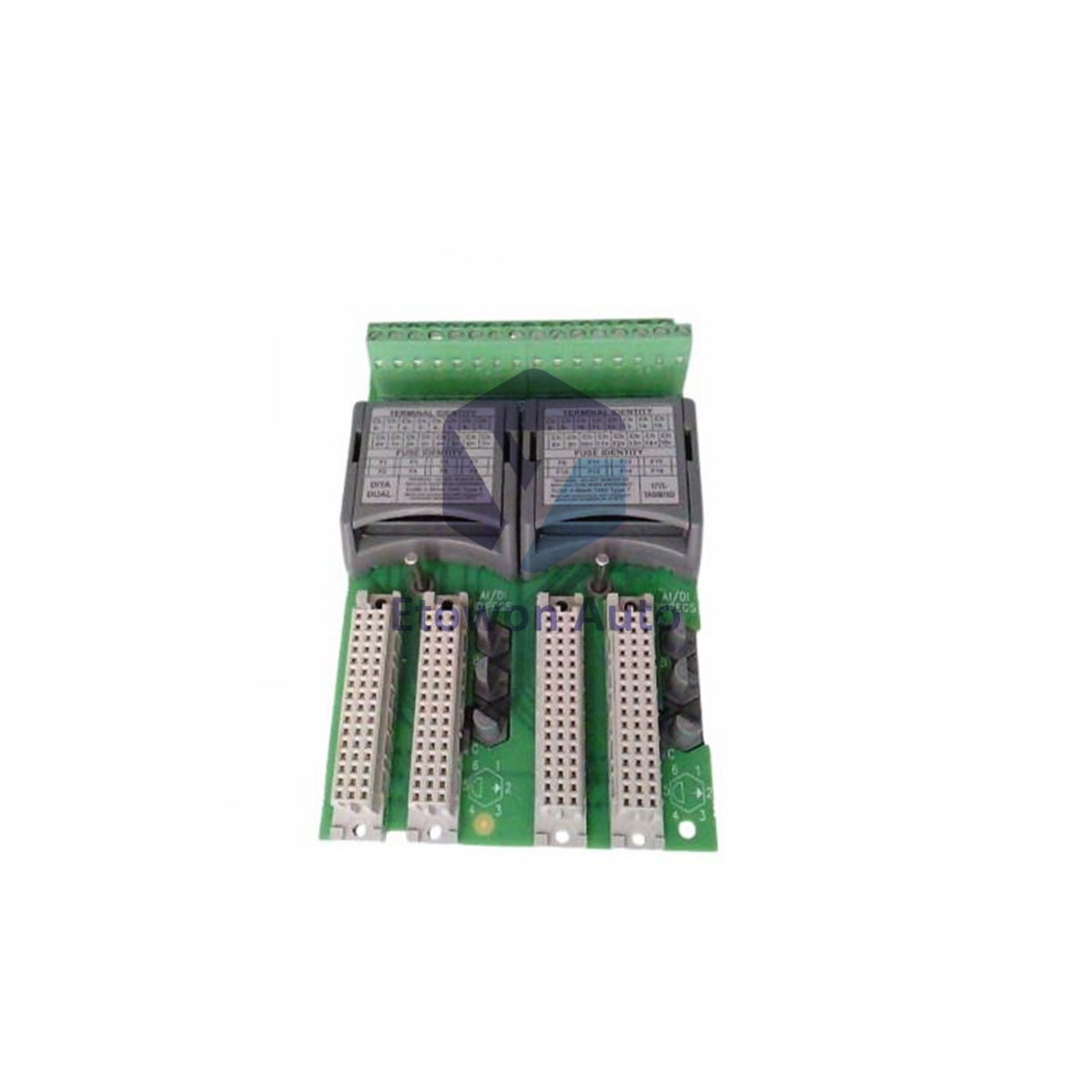

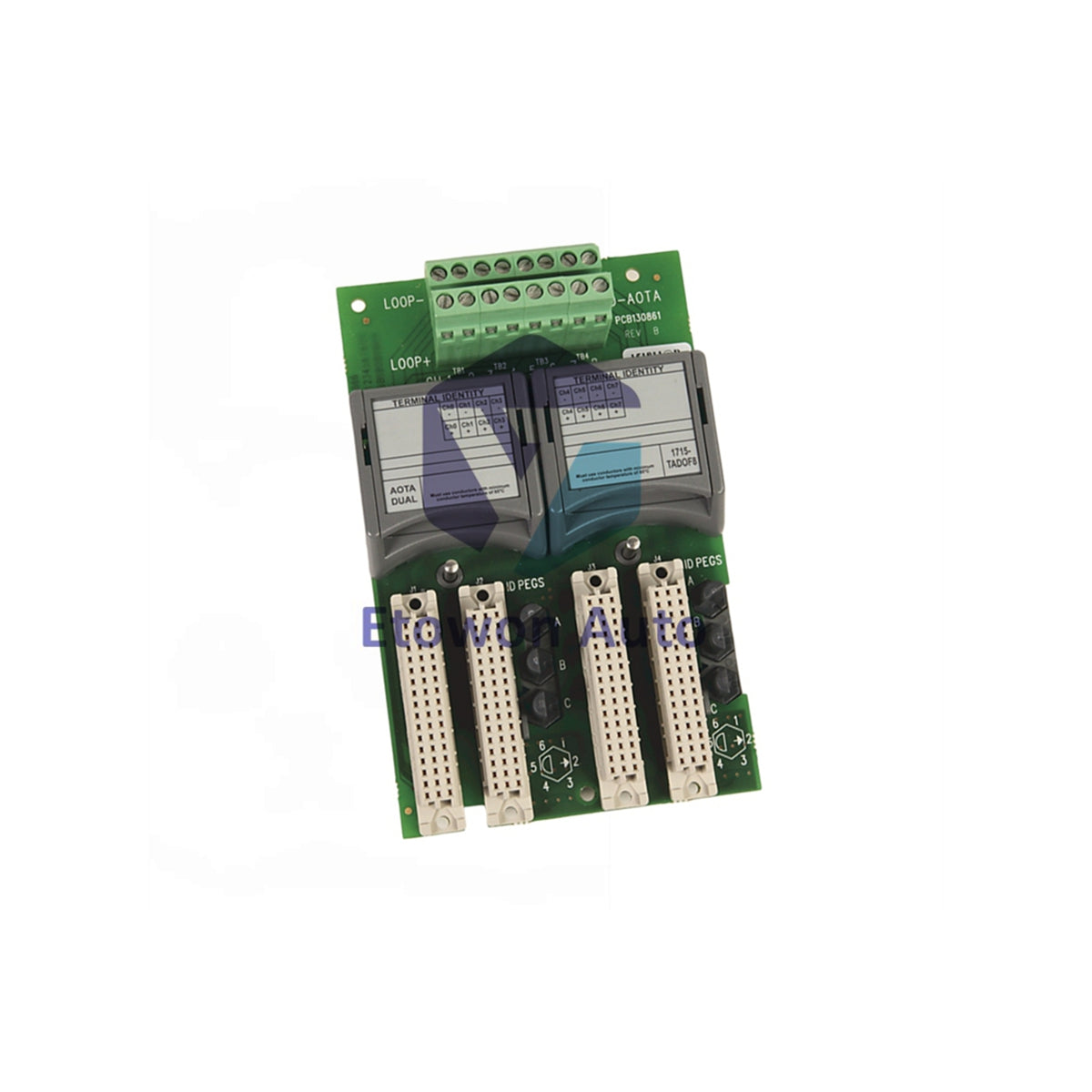

1715-TADOF8 پایه خروجی آنالوگ افزونه آلن-برادلی

موجود در انبار ({14} واحد)، آماده برای ارسال

  • Manufacturer: Allen-Bradley

  • Product No.: 1715-TADOF8

  • Product Type: مونتاژ پایان

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 150g

  • Shipping port: Xiamen

  • Warranty: 12 months

سیاست بازگشت ۳۰ روزه · گارانتی ۱۲ ماهه
  • تحویل سریع
  • پشتیبانی ۲۴ ساعته و ۷ روز هفته
  • تضمین کیفیت

Description

مروری بر محصول

الِن-برادلی 1715-TADOF8 یک مجموعه پایانی خروجی آنالوگ دوگانه (TA) تخصصی در خط تولید ورودی/خروجی افزونه بولتن 1715 است. این مجموعه رابط فیزیکی حیاتی برای ماژول‌های خروجی آنالوگ 1715-OF8 فراهم می‌کند و امکان پیکربندی‌های افزونه و مقاوم در برابر خطا را در اتوماسیون فرآیندهای حیاتی فراهم می‌سازد. با طراحی سبک تنها 0.15 کیلوگرم، امکان نصب با چگالی بالا را بدون به خطر انداختن استحکام ساختاری کابینت فراهم می‌کند. با پشتیبانی از نصب ماژول دوگانه، این واحد تضمین می‌کند که ارسال سیگنال به عملگرهای میدانی حتی در صورت خرابی یک ماژول، بدون وقفه باقی بماند.

مزایای فنی اصلی

این مجموعه پایانی برای پشتیبانی از استراتژی‌های کنترل با دسترسی بالا ساخته شده است. محدوده خروجی 0 تا 24 میلی‌آمپر به ازای هر کانال را مدیریت می‌کند و کنترل چندمنظوره برای شیرها، عملگرها و سایر دستگاه‌های میدانی جریان‌محور فراهم می‌آورد. سخت‌افزار برای عملکرد مقاوم در سمت میدانی طراحی شده و دارای پورت‌های سیگنال محافظت‌شده و رتبه‌بندی سیم‌کشی دسته 2 برای کاهش تداخل الکترومغناطیسی است. با داشتن رتبه آزمایش ایزولاسیون 500 ولت AC و پشتیبانی از تغذیه میدانی 18–32 ولت DC، این مجموعه نقطه اتصال پایدار و امنی بین منطق کنترل و فرآیند صنعتی فراهم می‌کند.

مشخصات فنی

پارامتر جزئیات مشخصات
شماره قطعه 1715-TADOF8
نوع مجموعه پایانی خروجی آنالوگ دوگانه
کانال‌ها 8 خروجی آنالوگ
محدوده ورودی/خروجی 0...24 میلی‌آمپر به ازای هر کانال
توان مصرفی 3.6 W (حداکثر سیستم)
وزن 0.15 کیلوگرم (150 گرم)
ابعاد 4.2 سانتی‌متر × 13.2 سانتی‌متر

راهنمای نصب و مهندسی

برای استقرار موفق، مجموعه پایانی باید در یک محفظه محافظ مناسب نصب شود، زیرا این یک قطعه باز است. از سیم‌کشی مسی با درجه حرارت حداقل 85 درجه سانتی‌گراد (185 درجه فارنهایت) استفاده کنید و اطمینان حاصل کنید که ترمینال‌های پیچ با گشتاور دقیق 0.5 N-m سفت شده‌اند تا تماس الکتریکی در برابر لرزش‌های صنعتی حفظ شود. از آنجا که این یک مجموعه دوگانه افزونه است، مهندسان باید هر دو شکاف ماژول را با واحدهای 1715-OF8 پر کنند تا تحمل خطای کامل حاصل شود. اطمینان حاصل کنید که برای هر 8 کانال از کابل‌های محافظت‌شده استفاده شود تا با استانداردهای ایمنی نویز دسته 2 مطابقت داشته باشد.

مزایای مهندسی

این سیستم نقاط شکست منفرد در سطح پایانه ورودی/خروجی را حذف می‌کند. طراحی آن امکان تعویض داغ ("Hot Swap") را هنگام استفاده با ماژول‌های افزونه 1715-OF8 فراهم می‌کند، به این معنی که یک ماژول معیوب می‌تواند در حالی که ماژول دیگر به ارسال سیگنال به فرآیند میدانی ادامه می‌دهد، تعویض شود. این قابلیت برای صنایعی مانند نفت و گاز یا تولید برق که قطع سیگنال می‌تواند منجر به خطرات ایمنی یا خسارات مالی قابل توجه شود، حیاتی است. عرض باریک 4.2 سانتی‌متری آن امکان نصب با چگالی بالا در کابینت‌های کنترل استاندارد را فراهم می‌کند.

سؤالات متداول فنی

س1: کدام ماژول‌ها با این مجموعه پایانی سازگار هستند؟
ج1: این واحد به طور خاص برای پشتیبانی از دو ماژول خروجی آنالوگ 8 کاناله 1715-OF8 در پیکربندی افزونه (دوگانه) طراحی شده است.

س2: آیا این واحد ایزولاسیون بین کانال‌های خروجی فردی فراهم می‌کند؟
ج2: خیر. در حالی که مجموعه ایزولاسیون پایه 50 ولت مداوم بین سیستم و سمت میدانی فراهم می‌کند، ایزولاسیون الکتریکی بین هشت پورت خروجی فردی وجود ندارد.

س3: اهمیت نام‌گذاری "دوگانه" چیست؟
ج3: دوگانه به این معنی است که مجموعه پایانی دو شکاف برای دو ماژول ورودی/خروجی یکسان دارد. هر دو ماژول به صورت موازی کار می‌کنند؛ اگر یکی خراب شود، دیگری سیگنال خروجی را به دستگاه میدانی بدون وقفه حفظ می‌کند.
