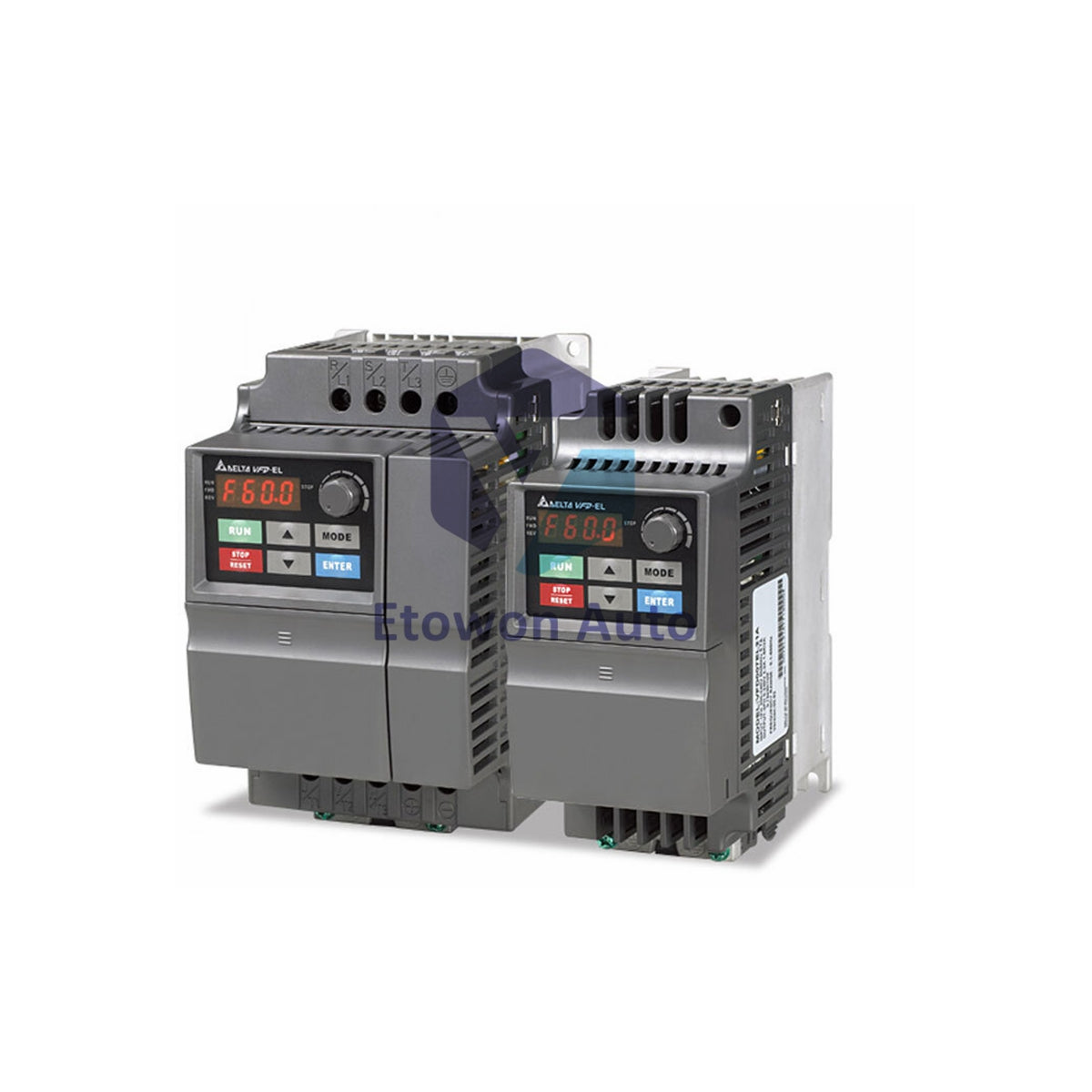

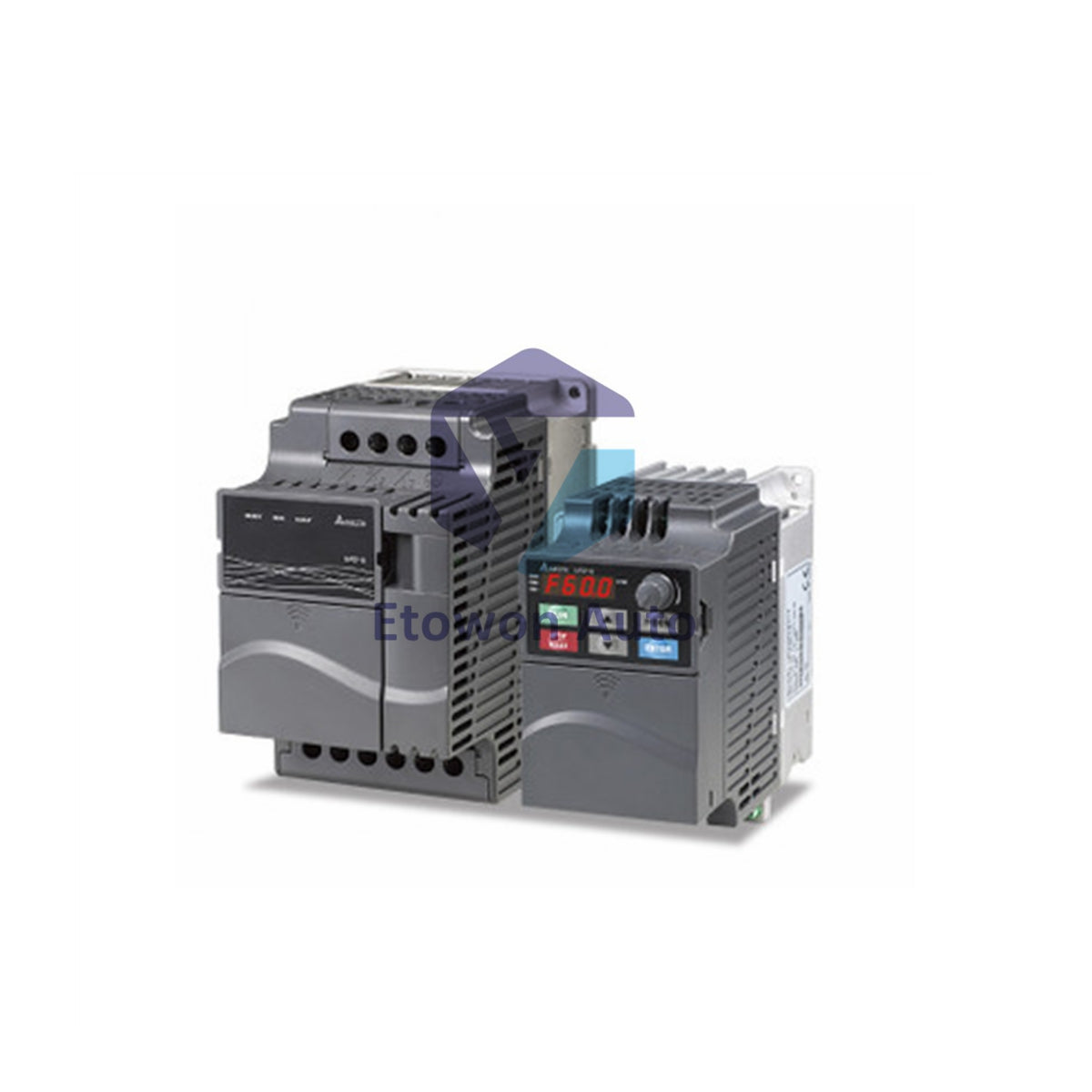

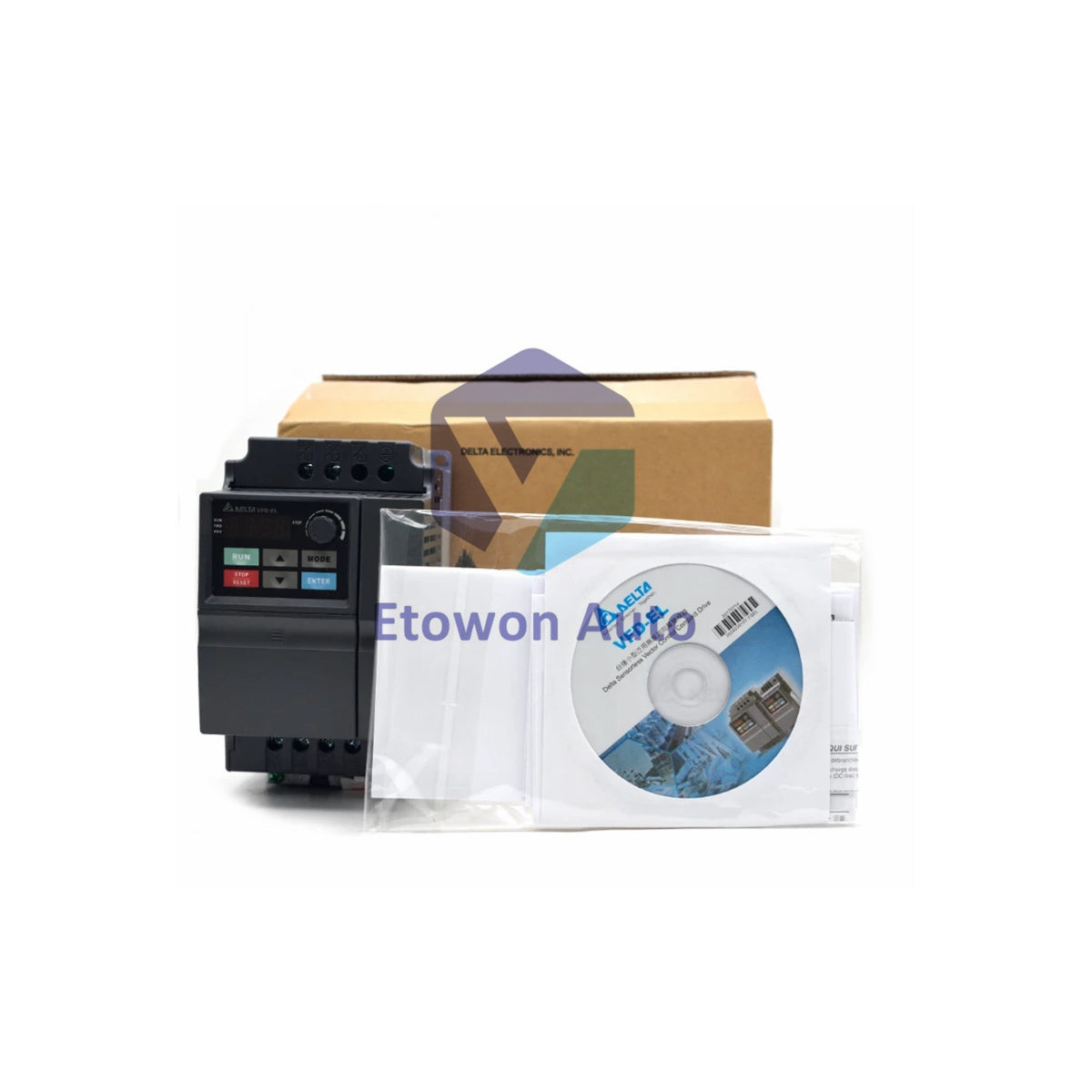

VFD015EL23A Delta Electronics 7,5A Wechselstrommotor-Umrichter

Produktübersicht

Der Delta Electronics VFD015EL23A ist ein hocheffizienter Multifunktions-Mikro-Wechselrichter aus der kompakten VFD-EL-Serie, entwickelt für moderne Automatisierungssteuerungen. Mit einer zuverlässigen Leistung von 2 PS (1,5 kW) akzeptiert dieser vielseitige Frequenzumrichter eine 3-Phasen-Eingangsspannung von 200V bis 240V AC und liefert bis zu 7,5 Ampere Dauerstrom für Induktionsmotoren. Die VFD-EL-Serie ist für platzsparende Anordnungen optimiert, bietet eine nebeneinander DIN-Schienenmontage, ein hocheffizientes Kühldesign und eine praktische integrierte digitale Tastaturschnittstelle. Ausgestattet mit einem integrierten dynamischen Brems-Transistor und präziser V/Hz-Skalarkontrolle ist der VFD015EL23A die bevorzugte Wahl für kleine Lüfter, Förderbandsysteme, Verpackungsmaschinen und Fertigungsanlagen.

Kerntechnische Vorteile

Optimierte V/Hz-Skalarkontrolle

Dieser Antrieb nutzt optimiertes Volt-pro-Hertz-Geschwindigkeitsmanagement, um eine ultrastabile Spannung-zu-Frequenz-Verfolgungskurve bereitzustellen. Dies gewährleistet eine konstante, einstellbare Geschwindigkeit bei variablen Drehmomentanwendungen wie Kreiselpumpen, mechanischen Gebläsen und Mischbehältern im Dauerbetrieb.

Interner dynamischer Brems-Chopper

Ein integrierter dynamischer Brems-Transistor ist direkt in diese Standardbaugruppe eingebaut. Wird er mit einem entsprechend dimensionierten externen Leistungswiderstand nachgerüstet, steuert der Antrieb sicher plötzliche Verzögerungskurven und absorbiert regenerative Gegen-EMK.

Integriertes Bedienfeld

Im Gegensatz zu komplexen modularen Konstruktionen verfügt dieses Modell über werkseitig integrierte Bedienfeldsteuerungen an der Vorderseite. Diese integrierte digitale Schnittstelle ermöglicht es Anlageningenieuren, Parameter in Echtzeit zu konfigurieren, die Frequenz einzustellen und schnelle Diagnosen direkt an der Schranktür durchzuführen.

Technische Spezifikationen

Installation und Wartung

Platzbedarf für Frame-Größe A

Diese Hardware ist in einem ultraflachen Gehäuse des Typs Frame A untergebracht, das 6,86 x 2,83 x 5,36 Zoll misst und ein Nettogewicht von etwa 1,2 kg (2,65 lbs) aufweist. Dieses Profil ist für enge nebeneinander angeordnete Baugruppen optimiert. Stellen Sie stets sicher, dass Sie über und unter den Lüfterlüftungsschlitzen ausreichende Freiräume für eine ungehinderte Wärmeabfuhr lassen.

Ausgeglichene 3-Phasen-Hauptanschluss

Stellen Sie sicher, dass Ihre Hauptzuleitungen aus einer ausgeglichenen 3-Phasen 200–240 V AC Versorgung bestehen, die strikt an den Stromeingangspunkten angeschlossen ist. Das Gerät benötigt alle drei Phasen, um den Kernbetriebszustand auszugleichen und Eingangsfehler durch Einphasenbetrieb unter Dauerlast zu vermeiden.

Wärmeableitung und Eindringschutzüberwachung

Das Modell verfügt über eine Standard-IP20-Schutzart, was bedeutet, dass es keinen vollständigen Schutz gegen das Eindringen von Flüssigkeiten bietet. Für Umgebungen mit Kühlschmierstoffnebel oder leitfähigem Metallstaub installieren Sie den Frequenzumrichterblock in einem sekundären, abgedichteten NEMA- oder IP54-Elektroschrank.

Technische Vorteile

Vielseitigkeit bei Hochfrequenzanwendungen

Mit einer Spitzenbetriebsfrequenz von bis zu 600 Hz kann das Gerät spezialisierte Hochgeschwindigkeitsmotordesigns unterstützen. Es bietet präzise Drehzahlregelung für Webstühle, schnelle Materialsortierer und industrielle Zentrifugalabscheider.

Fortschrittliche DC-Injektionssteuerung

Der integrierte DC-Injektionsmechanismus ermöglicht es Automatisierungsdesignern, stationäre Stromfelder in die Motorwicklungen zu programmieren. Dies erzeugt präzises Bremsmoment, um Maschinenteile vor Beginn der aktiven Zyklusrotation zu fixieren.

Effizientes Layout mit kleinem Platzbedarf

Die schmale 2,83-Zoll-Breite des Gehäuses der Rahmen A maximiert die Effizienz des Schaltschrankplatzes. Dies ermöglicht es Ingenieurteams, Mehrachsen-Systemsteuerungen in standardmäßigen industriellen Elektroschränken zu skalieren.

Technische FAQs

Q1: Kann ich den VFD015EL23A Mikroantrieb sicher mit einphasigem 220V Strom versorgen?

A1: Nein, dieses spezielle Modell benötigt eine ausgeglichene 3-Phasen-Eingangsversorgung an seinen Eingangsanschlüssen. Wenn in Ihrer Anwendung nur eine einphasige Netzleitung verfügbar ist, sollten Sie ein spezielles Modell mit einphasigem Eingang aus den Produktlinien von Delta in Betracht ziehen.

Q2: Welche Motorsteuerungstechnologie verwendet die VFD-EL-Plattform?

A2: Die VFD-EL-Serie arbeitet mit offener V/Hz (Volt-pro-Hertz) Skalarsteuerungslogik. Dies macht sie zu einer ausgezeichneten Wahl für einfache, zuverlässige Drehzahlregelung bei Mehrmotoranordnungen, die keine komplexen Vektor-Rückkopplungsschleifen erfordern.

Q3: Ist der dynamische Bremswiderstand im werkseitig versiegelten Gehäuse enthalten?

A3: Der Antrieb enthält die interne Steuerungsschaltung für die dynamische Bremsung (Chopper), aber der leistungsstarke Bremswiderstand selbst ist ein externes Zubehör. Um eine aktive dynamische Bremsung bei Lasten mit hoher Trägheit zu ermöglichen, müssen Sie einen externen Bremswiderstand separat dimensionieren und installieren.
