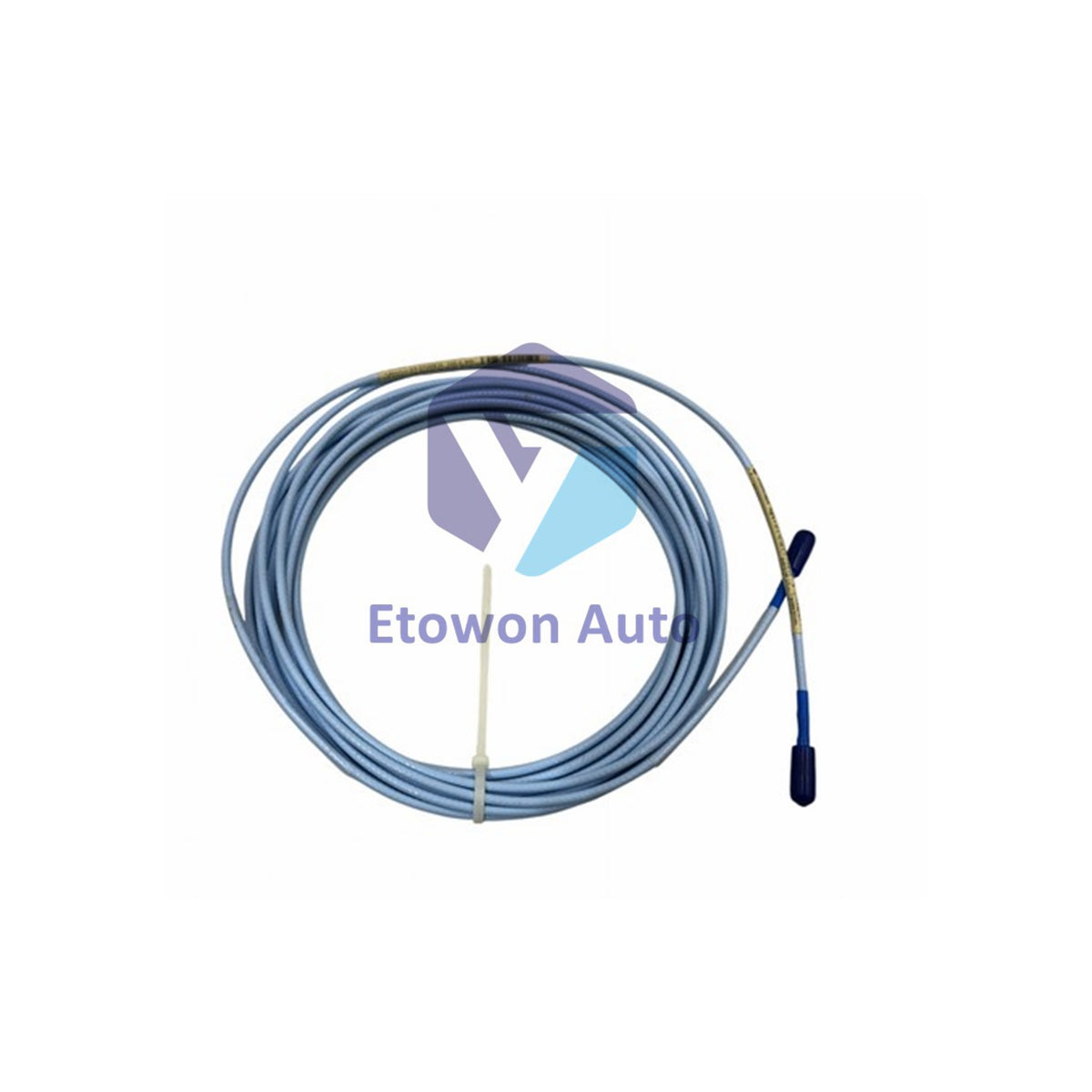

Bently Nevada 330877-040-36-00 3300 XL 50mm Verlängerungskabel

Produktübersicht

Das 330877-040-36-00 ist ein authentisches Hochleistungs-3300 XL 50 mm Verlängerungskabel, entwickelt von Bently Nevada (ein Unternehmen von Baker Hughes). Diese robuste Industriekomponente ist Teil des Premium-3300 XL Näherungssensorsystems, das weltweit zur Überwachung kritischer Maschinenparameter wie Axialschub, Fluidfilm-Lager-Vibrationen und Wellenposition eingesetzt wird. Ausgestattet mit einer widerstandsfähigen FluidLoc triaxialen Ummantelung, fungiert dieses 4,0 Meter lange Kabel als wichtige elektrische Verbindung, die hochfrequente Wirbelstromsignale von der 50 mm Näherungssonde zum entfernten Proximitor-Sensormodul überträgt. Sicher in der originalen Werksverpackung gelagert, verfügt diese nagelneue Einheit über eine umfassende 12-monatige Werksgarantie und ein Netto-Gewicht der Hardware von ca. 0,75 lbs (ca. 0,34 kg) pro ungeschützter Baugruppe.

Kerntechnische Vorteile

• FluidLoc-Kabeltechnologie: Verwendet ein fortschrittliches internes Blockbarrieredesign, das verhindert, dass Prozessflüssigkeiten, Feuchtigkeit oder chemische Dämpfe durch das Kabelinnere in das Steuerpult eindringen, falls die Außenhülle durchstochen wird.
• Hochwertige triaxiale Abschirmung: Gefertigt mit einer 75 Ω triaxialen Struktur, isoliert mit Perfluoralkoxyethylen (PFA). Diese Konstruktion garantiert außergewöhnliche Übersprechisolierung und schützt Signale mit niedriger Amplitude vor starker industrieller elektromagnetischer Interferenz (EMI).
• Extreme thermische Betriebssicherheit: Speziell ausgelegt für den fehlerfreien Betrieb in Umgebungen von –51 °C bis +200 °C (–31 °F bis +392 °F), ideal für die extremen Temperaturen in Dampfturbinengehäusen, Gaskompressoren und industriellen Pumpenaggregaten.

Technische Spezifikationen

Modellnummer-Aufschlüsselung

Die Teilenummer 330877-040-36-00 entspricht den Standarddefinitionen der Bently Nevada Engineering-Matrix:

• 330877: Kernproduktplattform-Code für das hochpräzise 3300 XL 50 mm Verlängerungskabelsystem.
• 040: Gibt eine Baseline-Länge von genau 4,0 Metern aktiver, roher Signalleitung an.
• 36: Wählt das proprietäre FluidLoc-Kabel-Layout, das hohe chemische Beständigkeit und Flüssigkeitsbarrieren ohne externes verschachteltes Metallrohr bietet.
• 00: Standardelektrische Konfiguration ohne **Agenturzulassungen** am werkseitigen Versandblock.

Installations- & Schleifenabstimmungsanleitung

• Gesamtlängen-Ausgleichsregel für die Abstimmung: Entscheidend für die Systemgenauigkeit: Die kombinierte Länge Ihres Verlängerungskabels und der integrierten Leitung der Näherungssonde muss genau der insgesamt kalibrierten Länge entsprechen, die Ihr 3300 XL Proximitor Sensor benötigt (typischerweise 5,0 Meter oder 9,0 Meter Gesamtschleifenlänge). Zum Beispiel ergibt die Kombination dieses 4,0 Meter langen Verlängerungskabels mit einer 1,0 Meter langen Sonde eine perfekte 5,0 Meter lange abgestimmte Schleife. Das Mischen von Längen verändert die Impedanz des Systems und verursacht erhebliche Kalibrierabweichungen.
• Mechanischer Schutz des Koaxialsteckers: Gehen Sie beim Anschließen der Miniatur-Koaxialanschlüsse vorsichtig vor. Vermeiden Sie ein Überdrehen oder Verbiegen des Innenleiters, da dies die Signalqualität beeinträchtigen kann. Da das ungepanzerte 4,0 m Kabel mit nur 0,75 lbs ein geringes Gewicht hat, sollte es entlang seines Verlegewegs mit weichen Klammern befestigt werden, um mechanisches Peitschen oder Zugspannung am Stecker in stark turbulenten Umgebungen zu vermeiden. Bently Nevada empfiehlt dringend, die endgültige Steckverbindung mit selbstverschweißendem Silikontape zu umwickeln oder eine spezielle Steckerschutzhülse zu installieren, um die Verbindung vor Umgebungsöl oder Fettschmutz zu schützen.
• Mindestbiegeradius-Beschränkungen: Beim Verlegen des 4,0 Meter langen FluidLoc-Kabels durch Rohrleitungen oder Kabelpritschen ist der werkseitig empfohlene Mindestbiegeradius einzuhalten. Enge Knicke oder scharfe Ecken können die internen PFA-Isolationsgeometrien verformen, den 75 Ω Leitungswiderstand verändern und unerwünschte Messrippel verursachen.

Technische FAQs

Q1: Was ist der Hauptvorteil des FluidLoc-Designs (Option 36) gegenüber einem Standardverlängerungskabel?
A1: Standardkabel können wie ein Strohhalm wirken, wenn die äußere Ummantelung beschädigt ist, wodurch unter Druck stehendes Öl, Feuchtigkeit oder Chemikalien entlang der inneren Abschirmung wandern können. FluidLoc-Kabel verfügen über interne Blockaden, die das Durchdringen von Gasen und Flüssigkeiten durch das Kabel verhindern und so Ihre Anschlusskästen und Steuerraumtafeln vor gefährlichen Prozessflüssigkeiten schützen.

Q2: Warum sind die Gleichstromwiderstandswerte so präzise bis auf Bruchteile eines Ohms angegeben?
A2: Näherungssysteme basieren auf hochfrequenter RF-Signalmodulation zur Messung der physischen Distanz. Kleine Widerstandsänderungen können die Kalibrierkurven verändern. Techniker verwenden die angegebenen Werte ($1,0 \pm 0,25\ \Omega$ von Mitte zu Koaxial und $0,3 \pm 0,1\ \Omega$ Koaxial zu Koaxial) bei Schleifenprüfungen, um den Kabelzustand zu überprüfen und interne Drahtbrüche oder schlechte Verbindungen zu erkennen.

Q3: Bietet die ungepanzerte Version trotz ihres leichten Designs von 0,75 lbs eine hohe strukturelle Haltbarkeit?
A3: Ja. Die PFA-Ummantelung ist äußerst widerstandsfähig gegen mechanische Abrieb, Schnitte und aggressive Maschinenöle. Wenn Ihr Installationsweg jedoch direkt fliegenden Metallteilen, Fußverkehr von Arbeitern oder starken Umwelteinflüssen ausgesetzt ist, wird eine gepanzerte Variante (wie die Option -37 mit Edelstahlpanzerung) für einen verbesserten physischen Schutz empfohlen.
