TSXMBP100

TSXMBP100 Schneider Modicon Premium Type III PCMCIA Module

Auf Lager (16 Einheiten), versandbereit

  • Manufacturer: Schneider

  • Product No.: TSXMBP100

  • Product Type: Communication Card

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 110g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

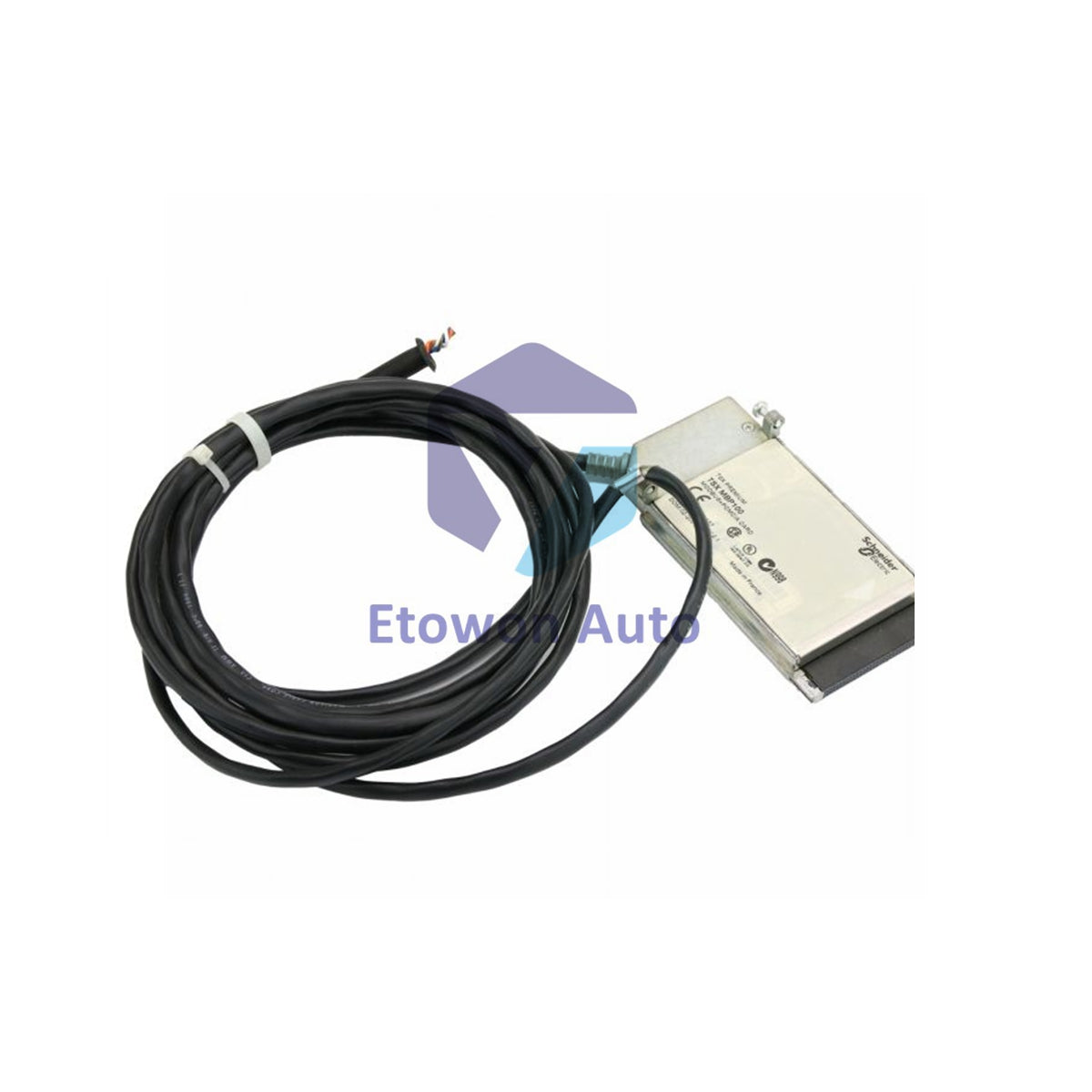

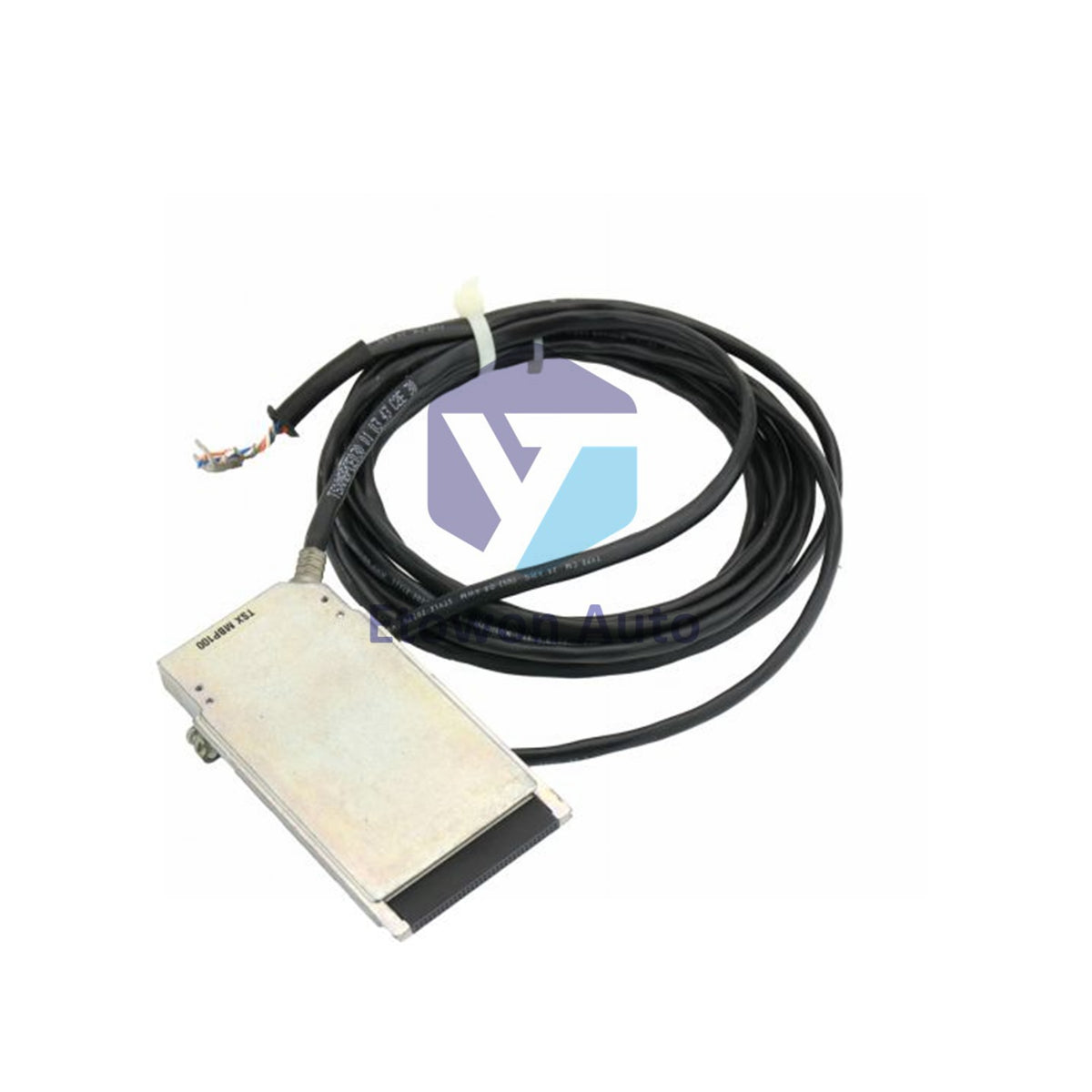

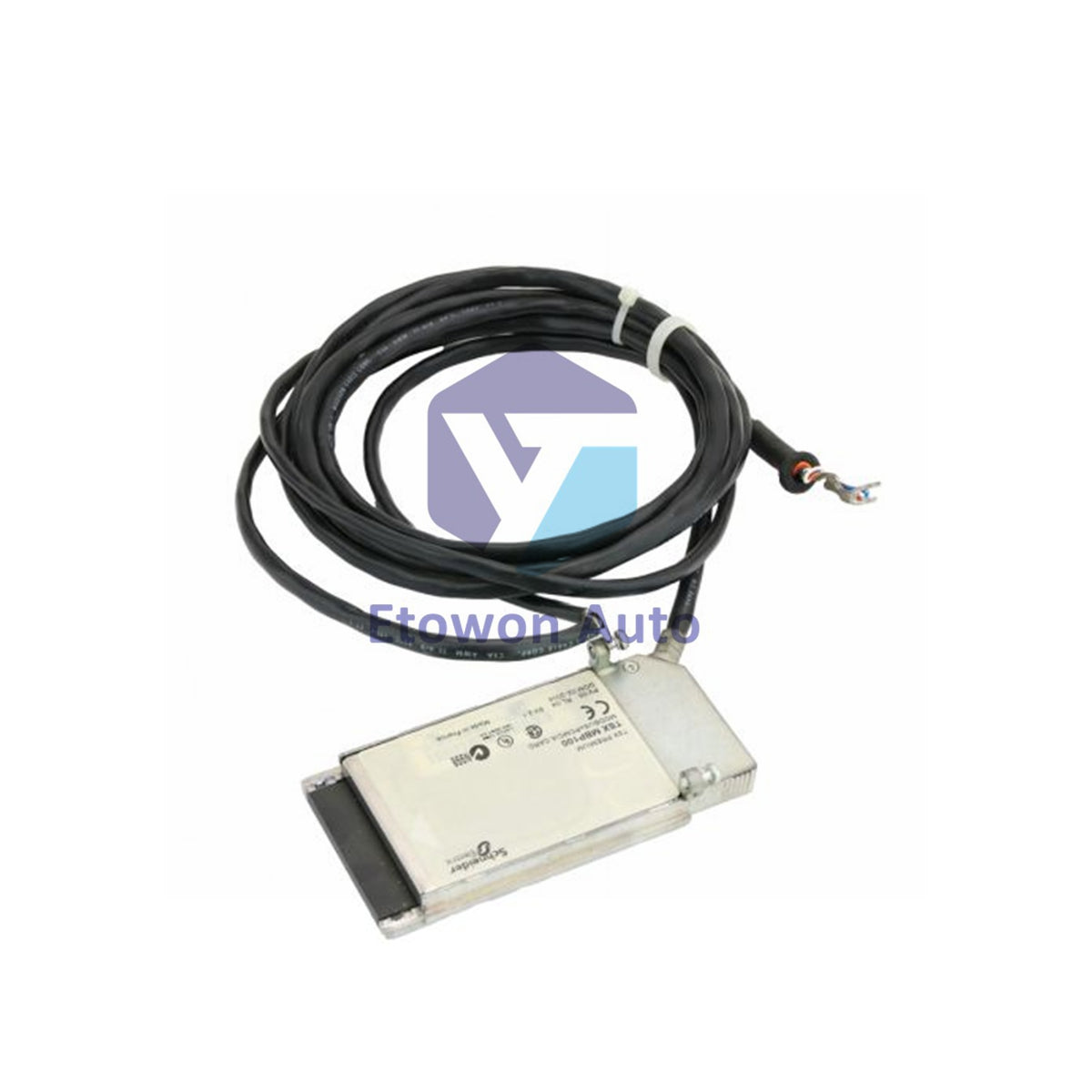

Schneider Electric TSXMBP100 Modbus Plus PCMCIA Type III Card

The Schneider Electric TSXMBP100 is a high-reliability Type III PCMCIA communication card engineered for seamless integration within Modicon Premium and TSX Micro PLC systems. Equipped with a standard 68-pin connector, this card enables fast 1 Mbps Modbus Plus fieldbus communication and deterministic data exchange across industrial automation networks. Weighing approximately 0.11 kg (0.24 lbs), its lightweight, compact footprint ensures easy installation into slot-PLCs and operator interfaces without adding strain to backplane components.

Technical Specifications

Manufacturer & Platform Schneider Electric / Modicon Premium Automation Platform
Part Number / Catalog No. TSXMBP100
Product Type PCMCIA Card Type III Communication Adapter
Communication Protocol Modbus Plus
Data Transfer Rate 1 Mbps
Connector Type 68-Pin PCMCIA Interface
Current Consumption 220 mA at 5 V DC
System Compatibility Magelis XBT F, Premium Processor TSX 57, Atrium Slot-PLC T PCX/TSX PCI 57
Environmental Resistance Vibration: 1 g (13–150 Hz) | Shock: 15 g for 11 ms
Operating Temperature 0°C to 60°C (32°F to 140°F) | 5–95% RH Non-Condensing
Approximate Net Weight 0.11 kg (0.24 lbs)

Quick Installation Guide

  • Power down the host processor or terminal prior to inserting or removing the communication card.
  • Carefully align the 0.11 kg TSXMBP100 card into the Type III PCMCIA expansion slot until fully seated.
  • Connect the Modbus Plus network tap and verify communication status using the integrated LED indicators upon power-up.

Technical FAQs

Q1: What communication protocol is supported by the TSXMBP100 card?
A1: It supports the Modbus Plus communication protocol with data transfer rates up to 1 Mbps.

Q2: What is the net weight and form factor of this module?
A2: It is a Type III PCMCIA card with an approximate net weight of 0.11 kg (0.24 lbs).

Q3: Which Schneider Electric systems are compatible with this module?
A3: Fully compatible with Modicon Premium TSX 57 processors, Magelis XBT F terminals, and Atrium slot-PLCs.

🏷️ Tags: Communication Card
  • Grau
  • Silber

Skalar (V/f)

Vektor

Netzbetrieben
  • Bestätigen Sie vor der Bestellung das genaue Modell, die Teilenummer und die Spezifikationen.
  • Stellen Sie die Kompatibilität mit Ihrer aktuellen Maschine oder Steuerung sicher.
  • Kontaktieren Sie uns für technische Unterstützung unter sale@etowonauto.com oder +8617859788089.
  • Überprüfen Sie Lieferoptionen, Lieferzeiten und Versandanforderungen.
  • Folgen Sie bei der Installation den Herstelleranweisungen und bewährten Verfahren.

Vorrätige Artikel werden in der Regel noch am selben Werktag versandt. Bei Produkten, die derzeit nicht auf Lager sind, können die Versandzeiten je nach Verfügbarkeit variieren. Internationaler Versand ist möglich, und die Versandkosten werden basierend auf Zielort, Gewicht und gewähltem Versanddienstleister berechnet.

Rücksendungen werden innerhalb von 30 Tagen nach Erhalt akzeptiert, vorausgesetzt, die Artikel sind unbenutzt und im Originalzustand. Die Rücksendekosten trägt der Kunde. Bitte kontaktieren Sie uns vor der Rücksendung eines Artikels, um eine Rücksendegenehmigung zu erhalten.

Für weitere Details lesen Sie bitte unsere Versand- & Rückgaberichtlinie.
