TSXDMZ28DT

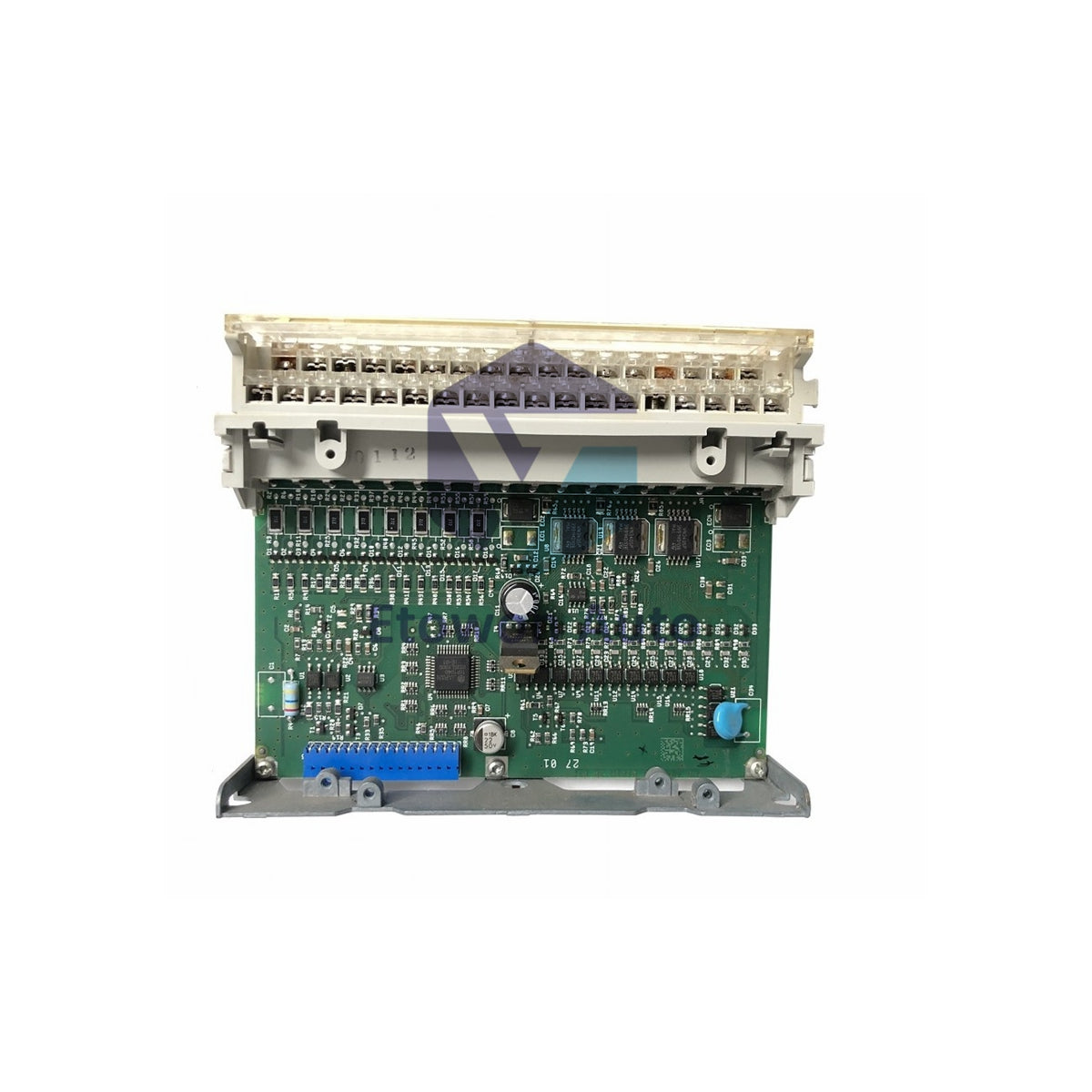

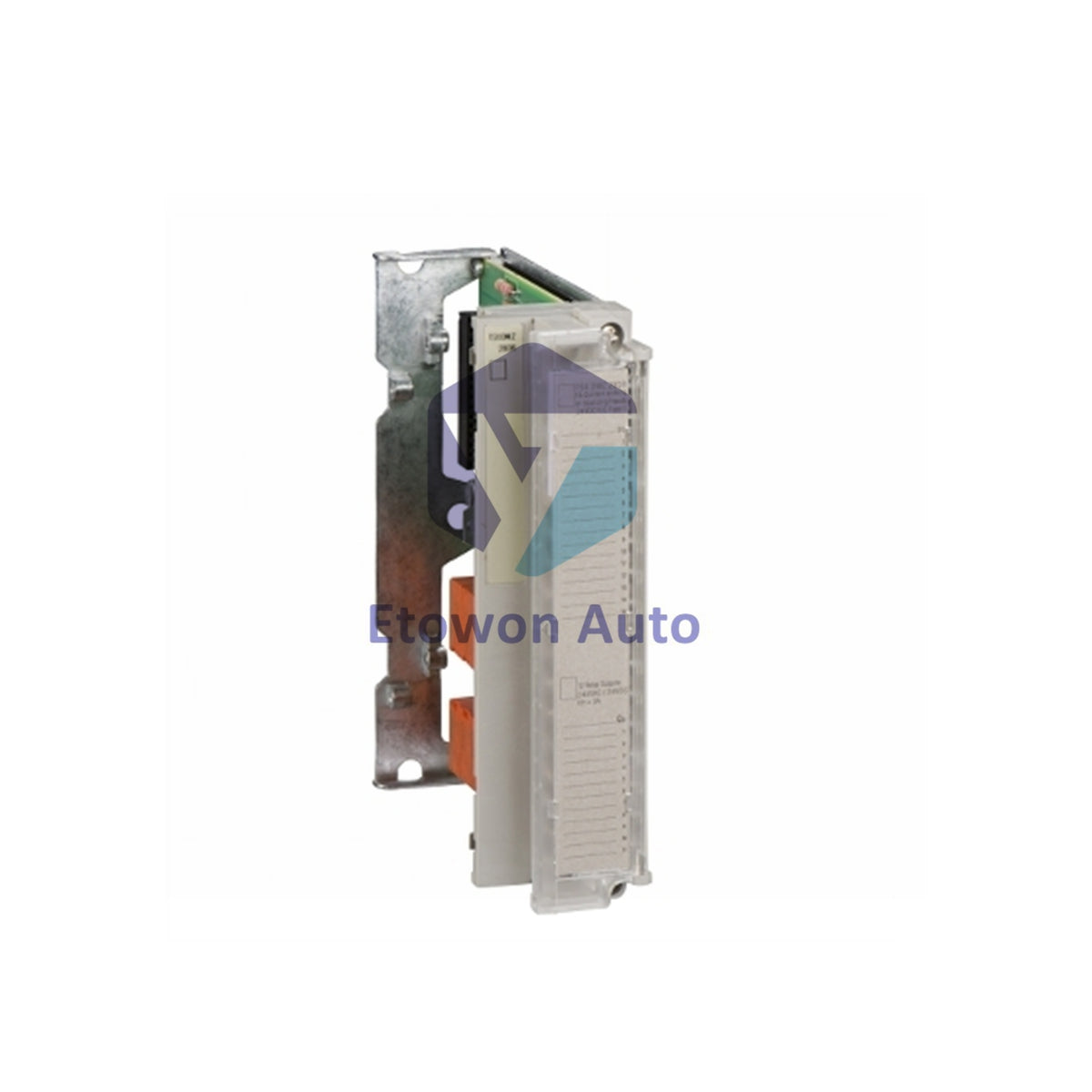

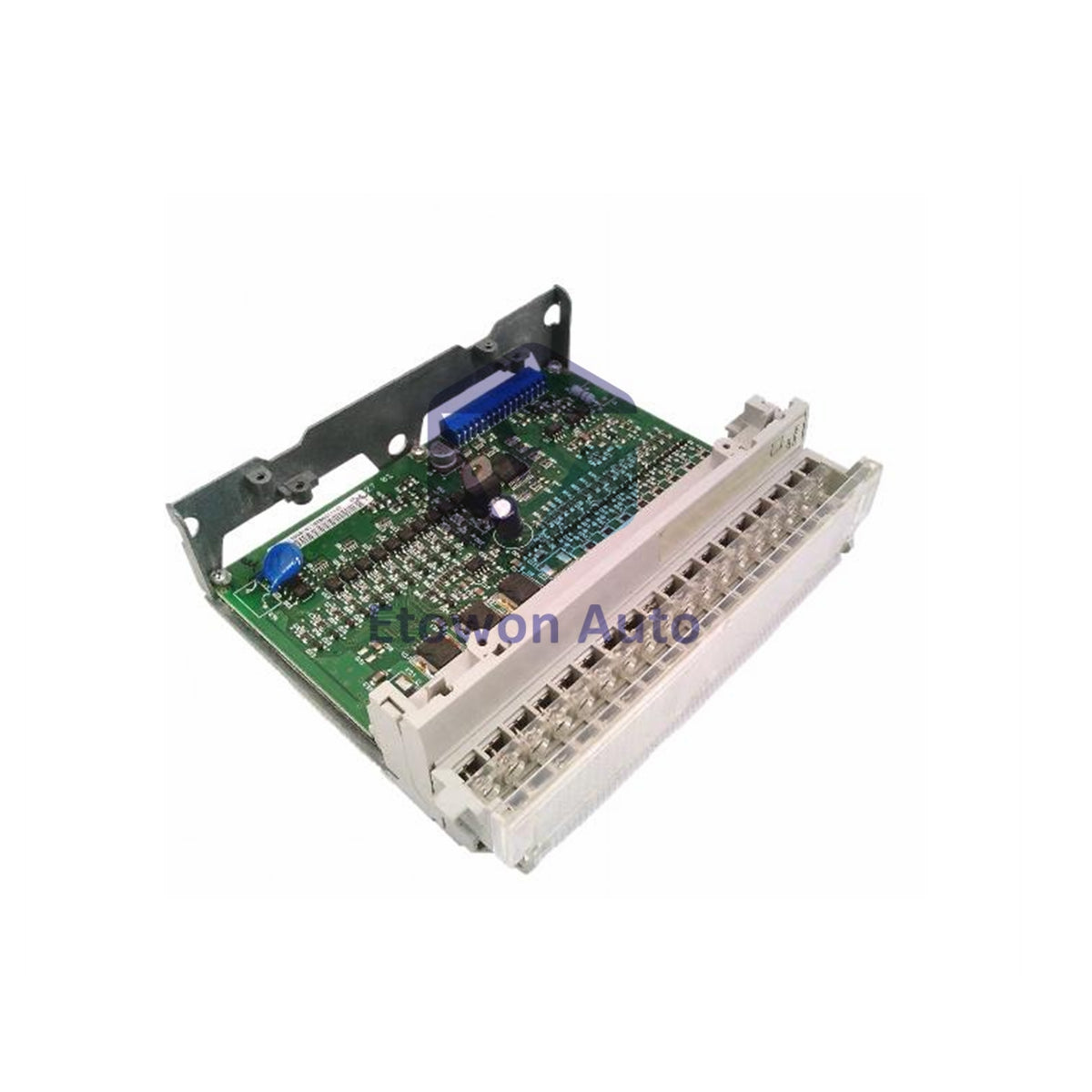

TSXDMZ28DT Schneider | 16 Input 12 Output Module | 24VDC

Auf Lager (23 Einheiten), versandbereit

  • Manufacturer: Schneider

  • Product No.: TSXDMZ28DT

  • Product Type: I/O Base

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 425g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The Schneider TSXDMZ28DT is a discrete solid state I/O base designed for Modicon TSX Micro automation platforms. It provides 16 discrete inputs and 12 discrete outputs operating at 24V DC with positive logic. Drawing 132 mA, this module delivers 3.5W power dissipation per module and 0.15W per channel. Weighing 0.425 kg, it suits compact industrial control panels.

Technical Configuration

Inputs require at least 11V for state 1 and less than 5V for state 0, with 7 mA input current and 3.4 Ohm impedance. Inputs accept 2-wire and 3-wire proximity sensors. Outputs maintain 19-30V with 0.625A current limit and 48 Ohm load impedance. Protection features include zener diode overvoltage protection, current limiter and electronic circuit breaker short-circuit protection, and reverse polarity diode.

Technical Specifications

Parameter Value
Manufacturer Schneider Electric
Product Line Modicon TSX Micro
Part Number TSXDMZ28DT
EAN 3389110540451
Product Type Discrete solid state I/O base DC
Discrete Inputs 16 (1 HE-10 connector)
Discrete Outputs 12 (screw terminal block)
Operating Voltage 24 V DC
Input Voltage Limits ≥ 11 V at state 1, < 5 V at state 0
Input Current 7 mA
Input Impedance 3.4 Ohm
Output Voltage Limits 19-30 V
Output Current Limits 0.625 A
Max Leakage Current 0.5 mA at state 0
Residual Voltage 0.3 V
Load Impedance 48 Ohm
Switching Frequency < 0.6/LI² Hz
Output Response Time ≤ 0.5 ms
Input Response Time 0.1...7.5 ms
Isolation Voltage 1500 V for 1 second
Current Consumption 132 mA
Power Dissipation 3.5 W by module, 0.15 W by channel, 5 W input
Paralleling of Outputs Yes, 2 maximum
Dimensions (H x W x L) 5.5 x 18.0 x 26.0 cm
Net Weight 0.425 kg (0.937 lbs)
Operating Temperature -20°C to 55°C
Standards IEC 1131-2 Type 1

Installation Guide

Mount the module into a compatible TSX Micro PLC rack using the 1 HE-10 connector for inputs and screw terminal blocks for outputs. Verify input voltage reaches at least 11V for state 1 activation. Confirm output loads do not exceed 0.625A and maintain minimum 48 Ohm impedance. Connect 2-wire or 3-wire proximity sensors to the discrete inputs. Ensure proper grounding to preserve the 1500V isolation rating.

Engineering Advantages

This module combines 16 inputs and 12 outputs in a single compact unit, reducing panel space requirements. Solid state outputs deliver fast 0.5 ms response times for precise control. Triple protection (overvoltage, short-circuit, reverse polarity) safeguards connected equipment. Paralleling up to 2 outputs supports higher current load applications. Wide -20°C to 55°C operating range suits diverse industrial conditions.

Technical FAQs

Q1: How many inputs and outputs does the TSXDMZ28DT provide?
A1: This module includes 16 discrete inputs and 12 discrete outputs operating at 24V DC with positive logic.

Q2: What protection features are integrated into the outputs?
A2: Outputs include zener diode overvoltage protection, current limiter and electronic circuit breaker short-circuit protection, and reverse polarity diode.

Q3: What is the output response time?
A3: The TSXDMZ28DT delivers ≤ 0.5 ms output response time for both state transitions.
