  • TSXPSY2600M-1
1 3

TSXPSY2600M

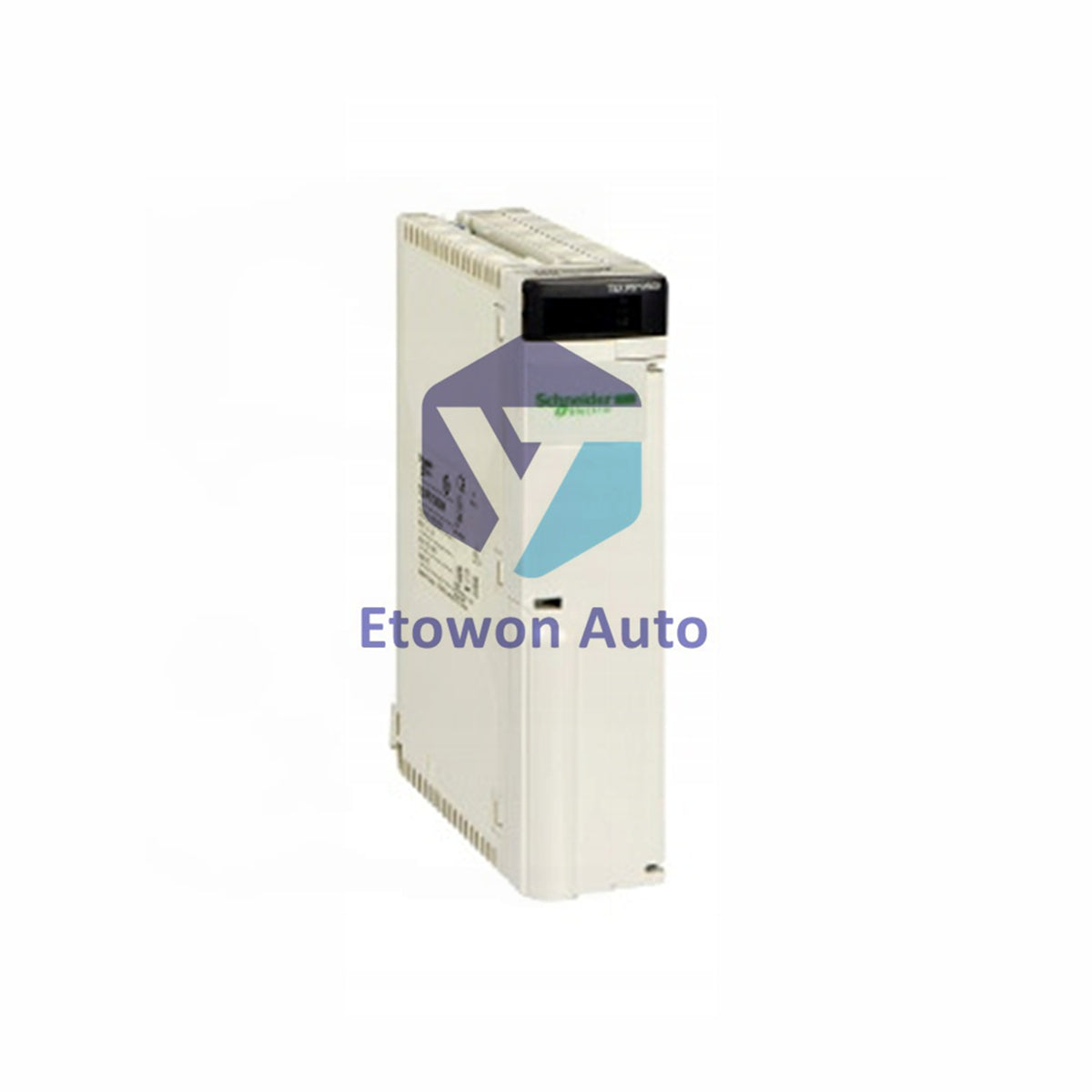

Modicon Premium Schneider Electric TSXPSY2600M

Auf Lager (17 Einheiten), versandbereit

  • Manufacturer: Schneider

  • Product No.: TSXPSY2600M

  • Product Type: Power Module

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 510g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Technical Specifications

Manufacturer / Brand Schneider Electric
Product Line / Series Modicon Premium / TSX Micro Automation Platform
Part Number TSXPSY2600M
Primary Voltage Input 24 V DC (19.2…30 V) / 100…240 V AC (85…264 V)
Secondary Power Output 30 W Total Useful Power (15 W at 24 V DC / 25 W at 5 V DC)
Current at Secondary Voltage 5 A at 5 V DC | 0.6 A at 24 V DC (Relay) | 0.5 A at 24 V DC (Sensor)
Protection Circuitry Internal Time-Delayed Fuse, Overload, Overvoltage & Short-Circuit Protection
Status Signalling 3 LED Indicators (Voltage OK, Sensor Voltage 24V, Battery Fault)
Operating Temperature 0°C to 60°C (32°F to 140°F)
Weight & Protection Rating 0.51 kg (1.12 lbs) | IP20 Ingress Protection

Product Overview

The Schneider Electric TSXPSY2600M is a robust power supply module engineered for the Modicon Premium and TSX Micro PLC platforms. Delivering up to 30 W of total useful secondary power (supporting 5 A at 5 V DC and 0.6 A at 24 V DC), this standard-format unit ensures stable DC bus power for CPU modules, I/O racks, relay systems, and external sensors. Housed in a compact IP20 casing weighing 0.51 kg (1.12 lbs), it features full overload, overvoltage, and short-circuit protection for reliable automation rack performance.

Key Features

  • Dual Secondary Voltage Outputs: Supplies regulated 5 V DC and 24 V DC power for internal processor logic, relay operation, and sensor field loops.
  • Comprehensive Electrical Protection: Integrated internal time-delayed fuse along with active overload, overvoltage, and output short-circuit defense.
  • Real-Time LED Diagnostics: Front-panel LED indicators display power-OK status, 24 V sensor supply status, and RAM backup battery faults.
  • Industrial Environmental Rating: Rated IP20 for safe rack installation with an operating range of 0°C to 60°C and immunity to 10 ms microbreaks.

Installation Essentials

Slot module into rack backplane. Connect input power, ground chassis, check status LEDs, and observe ESD guidelines.

Technical FAQs

Q1: What is TSXPSY2600M's function?
A1: Rack power supply module providing 5V/24V DC to Modicon PLC components.

Q2: What is its size and weight?
A2: Standard Modicon rack width, weighs 0.51 kg (1.12 lbs).

Q3: What secondary power outputs are provided?
A3: Up to 30W total useful output: 5V DC (5A), 24V DC relay (0.6A), and sensor (0.5A).
