T8850

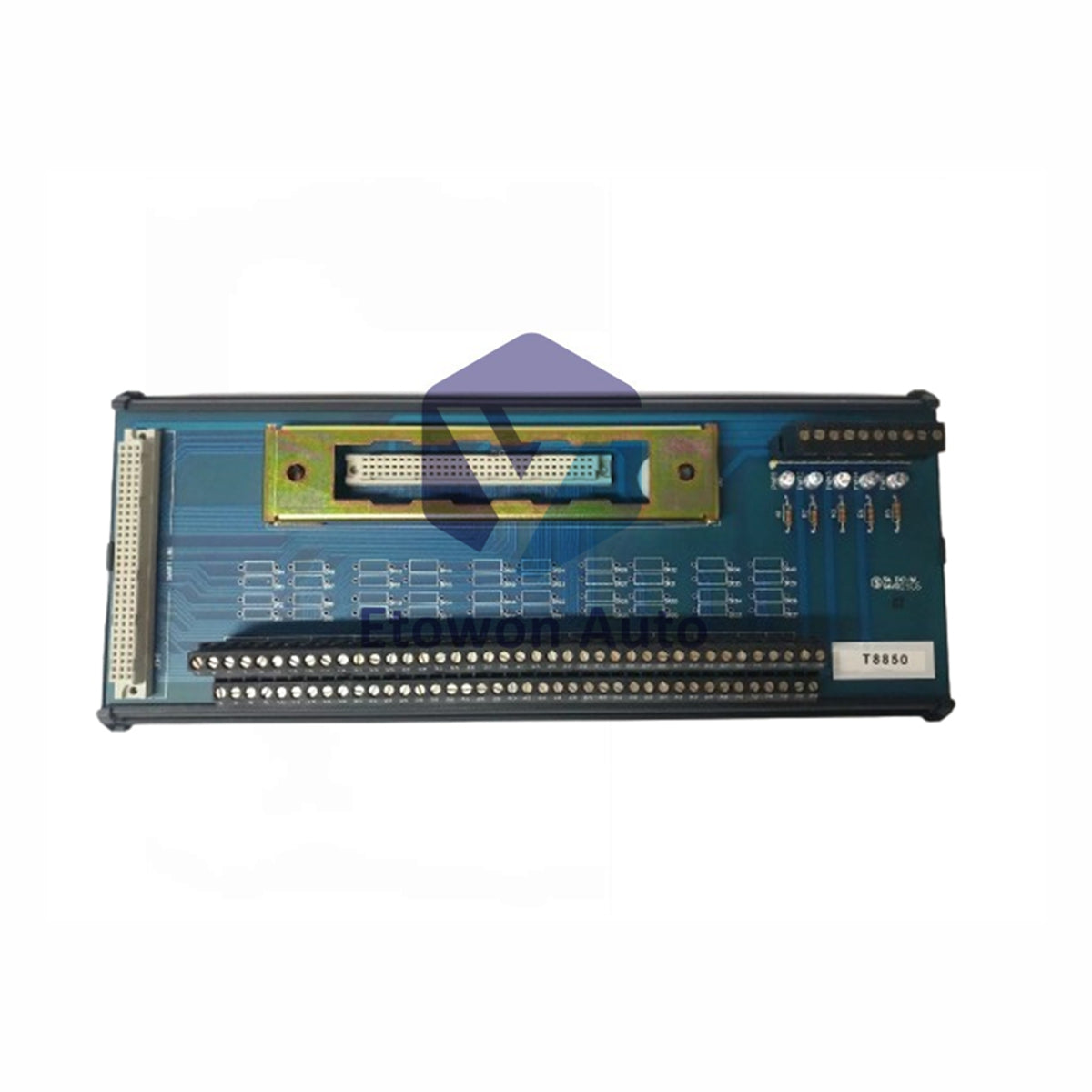

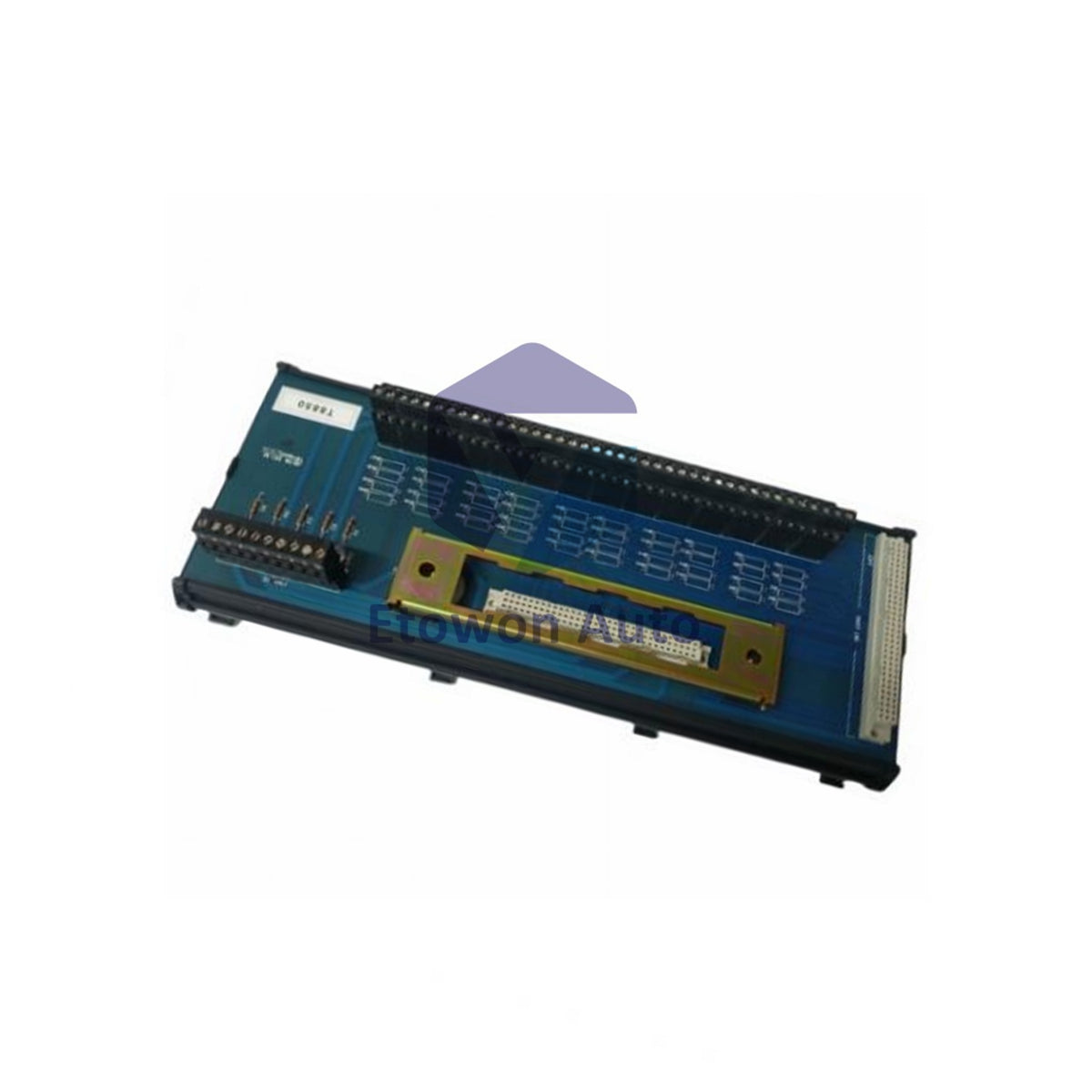

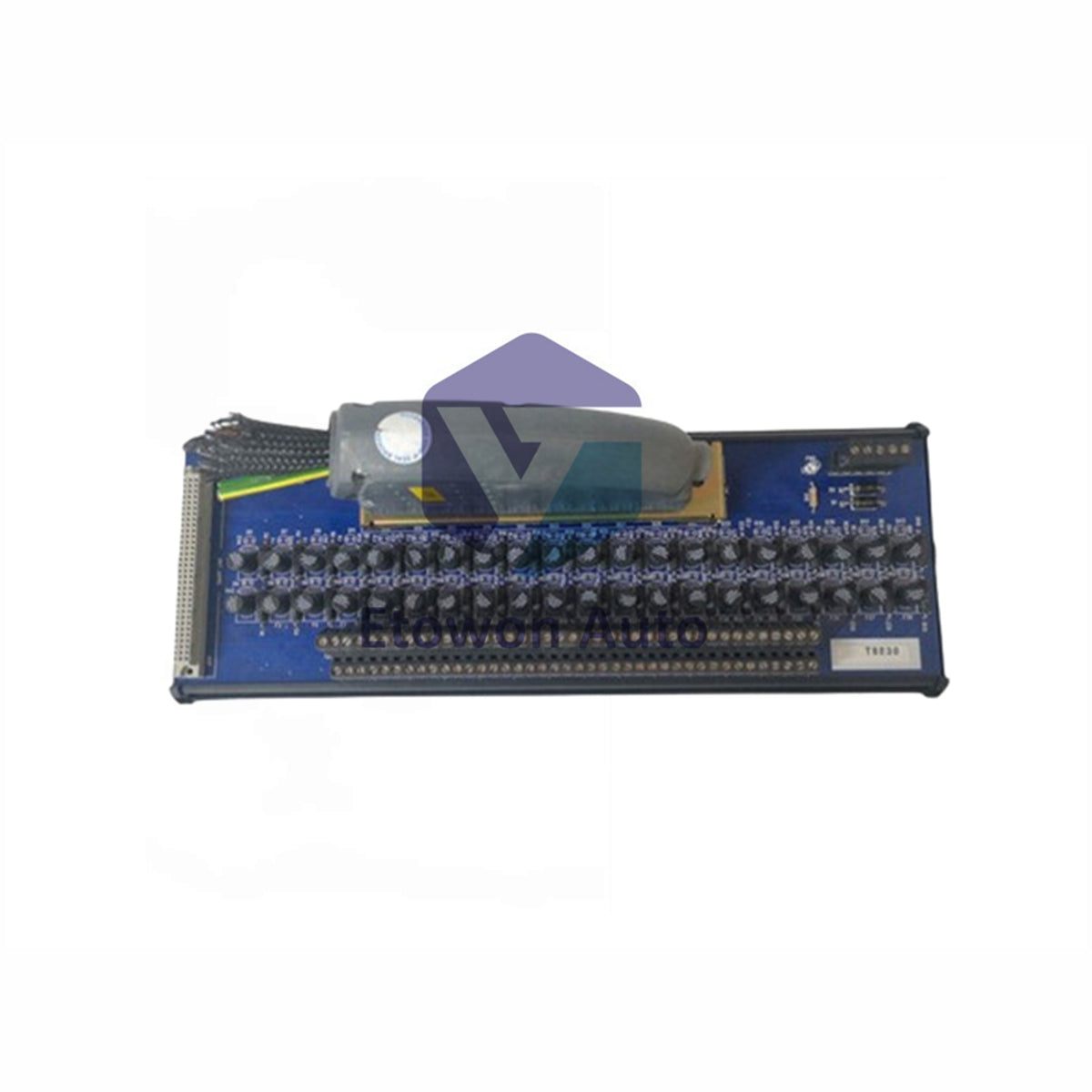

ICS Triplex T8850 | Trusted TMR Expander Interface Module

Auf Lager (12 Einheiten), versandbereit

  • Manufacturer: ICS Triplex

  • Product No.: T8850

  • Product Type: Interface Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 800g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Product Overview

The ICS Triplex T8850 Expander Interface Module extends the I/O capacity of Trusted TMR systems without compromising safety integrity. It enables seamless communication between the TMR controller and remote expansion chassis, supporting distributed control architectures in large-scale process facilities. This module maintains SIL 3 compliance while delivering deterministic data exchange at 10 Mbps.

Core Functionality

The T8850 serves as the communication bridge between the Trusted TMR processor and expansion I/O racks. It operates on a 24 Vdc supply with typical current draw of 300 mA. The module transmits I/O data at 10 Mbps, ensuring synchronized operation across distributed chassis. Its robust design accommodates up to 95% non-condensing humidity and a wide storage temperature range of -40°C to +85°C, making it suitable for both indoor and sheltered outdoor installations.

Technical Specifications

Parameter Value
Model T8850
Type Expander Interface Module
System Compatibility Trusted TMR (Triple Modular Redundant)
Communication Speed 10 Mbps
Operating Voltage 24 Vdc
Current Consumption 300 mA (typical)
Operating Temperature 0°C to +60°C (32°F to 140°F)
Storage Temperature -40°C to +85°C (-40°F to 185°F)
Humidity 5% to 95% (non-condensing)
Dimensions (W x H x D) 60 x 170 x 105 mm
Weight 0.8 kg
MTBF >500,000 hours
Standards Compliance IEC 61508 SIL 3, ATEX, FM, CE, UL

Installation Guide

Install the T8850 in a dedicated slot within the Trusted TMR expansion chassis. Ensure the backplane connectors are free from debris before insertion. Secure the module with the provided retaining screws – torque to 0.4 N.m. Maintain at least 20 mm clearance around the module for adequate airflow. Connect the expansion cable to the front-panel interface port, verifying proper locking of the connector. For TMR configurations, install three T8850 modules to maintain full redundancy across the expansion link.

Engineering Advantages

The T8850 delivers SIL 3-rated expansion connectivity with an MTBF exceeding 500,000 hours, minimizing unplanned downtime. Its wide storage temperature tolerance (-40°C to +85°C) protects the module during transport and storage in extreme climates. The 10 Mbps communication speed ensures I/O updates occur within the Trusted system's deterministic scan cycle. ATEX, FM, CE, and UL certifications qualify the module for installation in hazardous area classifications (Zone 2 / Class I, Div 2).

Technical FAQs

Q1: Can the T8850 connect to non-Trusted expansion chassis?
A1: No. The T8850 is exclusively compatible with Trusted TMR expansion chassis using the proprietary inter-module protocol.

Q2: How many expansion chassis does one T8850 support?
A2: One T8850 supports a single expansion chassis. For multiple racks, install one module per chassis.

Q3: Is the T8850 hot-swappable?
A3: Yes. In TMR configurations, individual modules can be replaced online. The remaining two modules sustain communication while the third is swapped.
