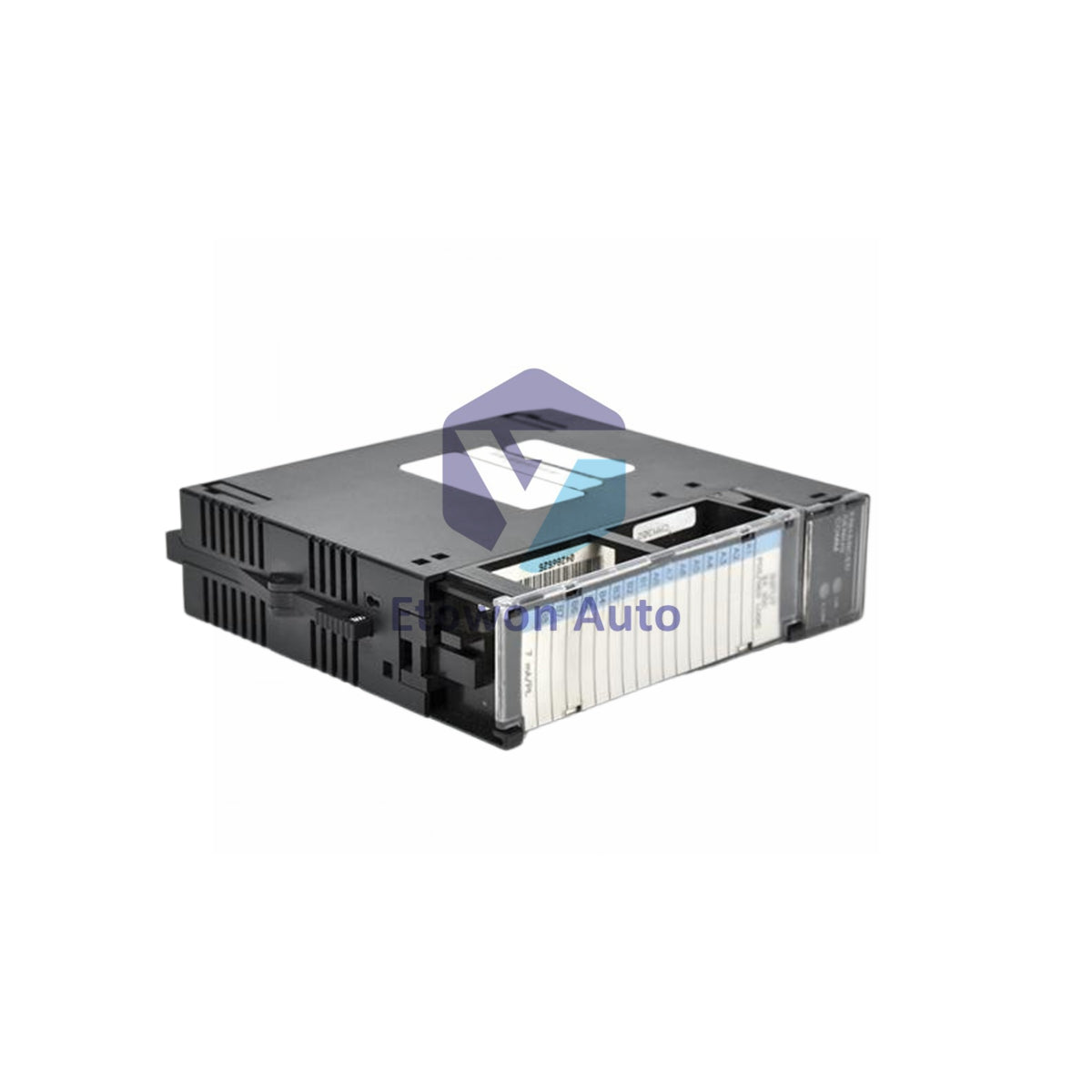

IC693MDL635

IC693MDL635 Positive/Negative-Logik-Eingang | GE Fanuc Serie 90-30

Nur noch 6 Stück verfügbar

  • Manufacturer: General Electric

  • Product No.: IC693MDL635

  • Product Type: Logikeingangsmodul

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 220g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Produktübersicht

IC693MDL635 ist ein GE Fanuc Eingangsmodul mit positiver/negativer Logik aus der Series 90-30 Familie. Dieses 16-Kanal-Modul arbeitet mit einer Nennspannung von 125 VDC. Es akzeptiert Eingangsspannungen von 0 bis 150 VDC und ist somit für Hochspannungs-Feldeinzelgeräte geeignet.

Technische Daten

Hersteller GE Fanuc
Teilenummer IC693MDL635
Serie 90-30 / RX3i kompatibel
Eingangstyp Positive und negative Logik
Gesamteingänge 16 Kanäle
Nennbetriebsspannung 125 VDC
Eingangsspannungsbereich 0 bis 150 VDC
ON-Spannungsschwelle 90 bis 150 VDC
OFF-Spannungsschwelle 0 bis 30 VDC
Eingangsstrom 1,97 mA bei Nennspannung
Ansprechzeit 8 ms typisch
Isolationsbewertung 250 VAC Dauer-Isolationsspannung
Stromverbrauch 5 bis 125 VDC
LED-Anzeigen 16 grüne LEDs mit roten Statusbeschriftungen
Montage Kompatibel mit RX3i System-Racks
Betriebstemperatur 0 °C bis 60 °C (32 °F bis 140 °F)
Lagertemperatur -40 °C bis 85 °C (-40 °F bis 185 °F)
Luftfeuchtigkeit 5 % bis 95 % nicht kondensierend
Gewicht 220 Gramm (0,48 lbs)

Installationsanleitung

Montieren Sie das Modul in jedem Series 90-30 oder RX3i System-Rack. Legen Sie Eingangsspannungen zwischen 90 und 150 VDC an, um einen EIN-Zustand zu garantieren. Halten Sie die Eingangsspannung unter 150 VDC, um Schäden zu vermeiden. Das Modul akzeptiert sowohl positive als auch negative Logik-Feldgeräte. Verwenden Sie die 16 grünen LEDs zur Echtzeit-Statusüberwachung der Eingänge.

Technische Vorteile

Das IC693MDL635 verarbeitet Hochspannungs-Gleichstromeingänge bis zu 150 VDC. Die dauerhafte Isolationsspannung von 250 VAC schützt die Rückwand vor Feldüberspannungen. Jeder Eingang zieht nur 1,97 mA, was den Stromverbrauch minimiert. Die Unterstützung von positiver und negativer Logik bietet Verdrahtungsflexibilität für Sensoren, Schalter und Schütze.

FAQs

Q1: Was ist der Unterschied zwischen positiver und negativer Logikverdrahtung?
A1: Positive Logik schaltet den Eingang EIN, wenn der Eingangskontakt +VDC gegenüber Masse erhält. Negative Logik schaltet EIN, wenn die Masse +VDC erhält und der Eingangskontakt auf 0 V geht.

Q2: Kann dieses Modul 24 VDC-Signale verarbeiten?
A2: Nein. 24 VDC liegen unter der ON-Spannungsschwelle von 90 VDC. Das Modul benötigt 90-150 VDC für einen zuverlässigen Betrieb.

Q3: Ist dieses Modul nur mit Series 90-30 oder auch mit RX3i kompatibel?
A3: Das IC693MDL635 funktioniert sowohl mit Series 90-30 Racks als auch mit RX3i System-Racks unter Verwendung des passenden Adapters.
