IC693ALG392

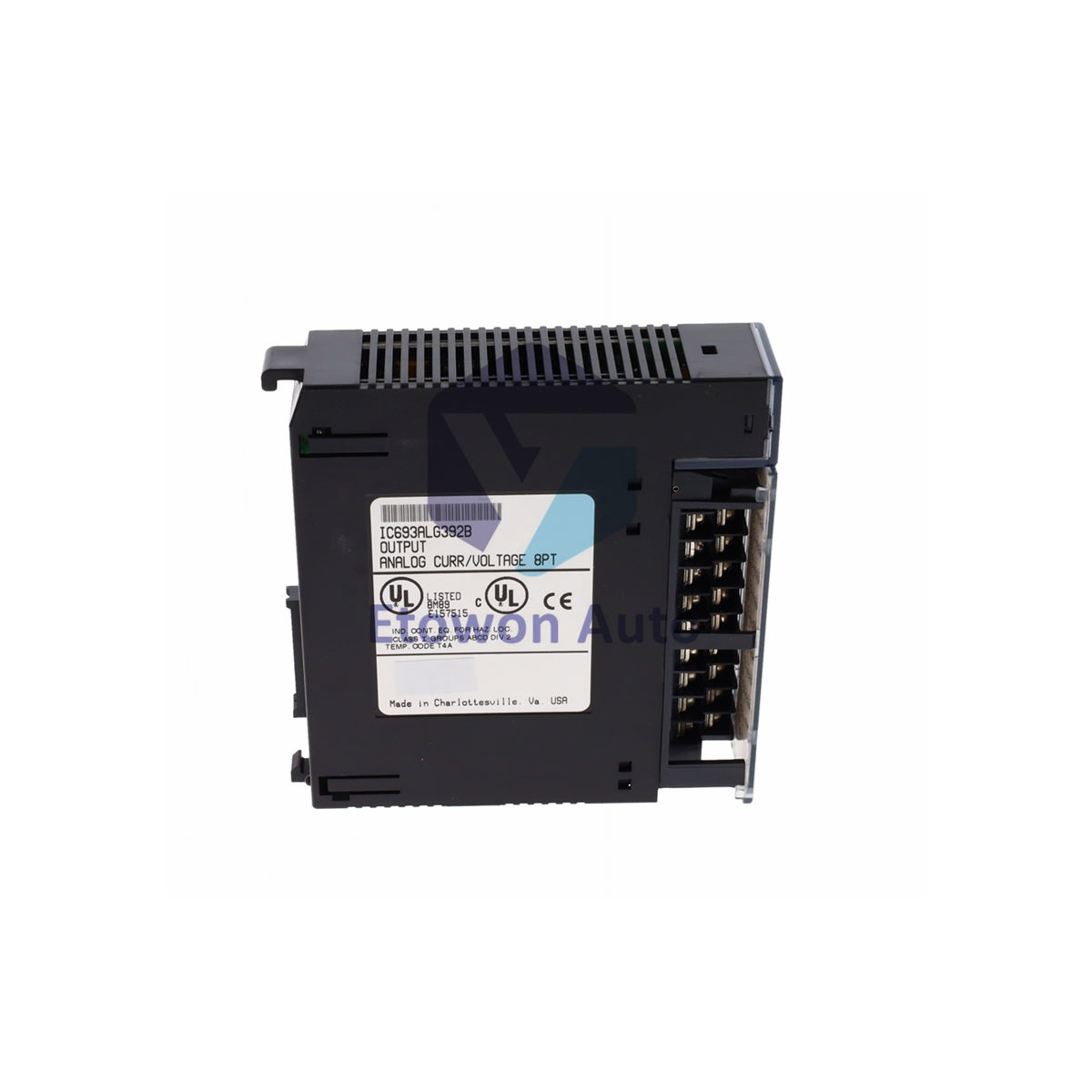

GE IC693ALG392 8-Kanal Strom- und Spannungsausgangsmodul

Auf Lager (22 Einheiten), versandbereit

  • Manufacturer: General Electric

  • Product No.: IC693ALG392

  • Product Type: Ausgabemodul

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 450g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

GE Fanuc IC693ALG392 Analogausgangsmodul

Produktübersicht

IC693ALG392 ist ein 8-Kanal-Analogausgangsmodul für GE Fanuc Series 90-30 und RX3i PLC-Systeme. Bietet Spannungsausgänge (0 bis +10V, -10 bis +10V) und Stromausgänge (0 bis 20 mA, 4 bis 20 mA). Werkseitig kalibriert mit konfigurierbarer 15- oder 16-Bit-Auflösung. Ideal für Frequenzumrichter, Steuerventile, Stellungsregler, Aufzeichnungsgeräte und Datenlogger. Modulgewicht 0,45 kg.

Technische Daten

Parameter Wert
Marke GE Fanuc
Serie Serie 90-30 / RX3i
Teilenummer IC693ALG392
Anzahl der Kanäle 8
Spannungsbereich 0 bis 10V, -10 bis +10V
Strombereich 4 bis 20 mA, 0 bis 20 mA
Externe Versorgungsspannung 20 bis 30 VDC
Interne Versorgungsspannung 5 VDC vom PLC-Rückplane
Interner Stromverbrauch 110 mA bei 5 VDC, 315 mA bei 24 VDC
Aktualisierungsrate 8 ms (alle Kanäle)
Auflösung (0-10V / -10 bis +10V) 0,312 mV
Auflösung (4-20 mA) 0,5 µA
Auflösung (0-20 mA) 0,625 µA
Gewicht 0,45 kg

Auflösung nach Ausgangsbereich

Ausgangsbereich Auflösung (pro LSB)
0 bis 20 mA 0,625 µA
4 bis 20 mA 0,5 µA
0 bis 10 VDC 0,3125 mV
-10 bis +10 VDC 0,3125 mV

Hauptmerkmale

  • 8 einpolige Ausgangskanäle
  • Konfigurierbare 15- oder 16-Bit-Auflösung pro Kanal
  • Werkseitig kalibriert, keine Feldkalibrierung erforderlich
  • 8 ms Aktualisierungsrate für alle Kanäle
  • Benötigt isolierte 24 VDC externe Stromversorgung
  • Passt in jeden RX3i-Chassis-Slot
  • Keine Begrenzung der Rack-Instanzen, abhängig von der analogen Datenkapazität des Controllers

Typische Anwendungen

  • Steuerung von Frequenzumrichtern (VFD)
  • Steuerventile und Stellungsregler
  • Signalwandler
  • Datenweiterleitung an Aufzeichnungsgeräte und Datenlogger
  • Modulierende Steuerung von Instrumenten

Häufig gestellte Fragen

Q1: Welche Stromversorgung benötigt das IC693ALG392?
A1: Benötigt eine isolierte 24 VDC externe Stromversorgung, die an den vorgesehenen Klemmenblock angeschlossen wird, sowie 5 VDC vom PLC-Rückplane.

Q2: Wie hoch ist die Aktualisierungsrate?
A2: 8 Millisekunden für alle acht Kanäle.

Q3: Ist eine Feldkalibrierung erforderlich?
A3: Nein. Das Modul ist werkseitig kalibriert. Die Kalibrierung umfasst 0,625 µA für 0-20 mA, 0,5 µA für 4-20 mA und 0,3125 mV für Spannungsbereiche.
