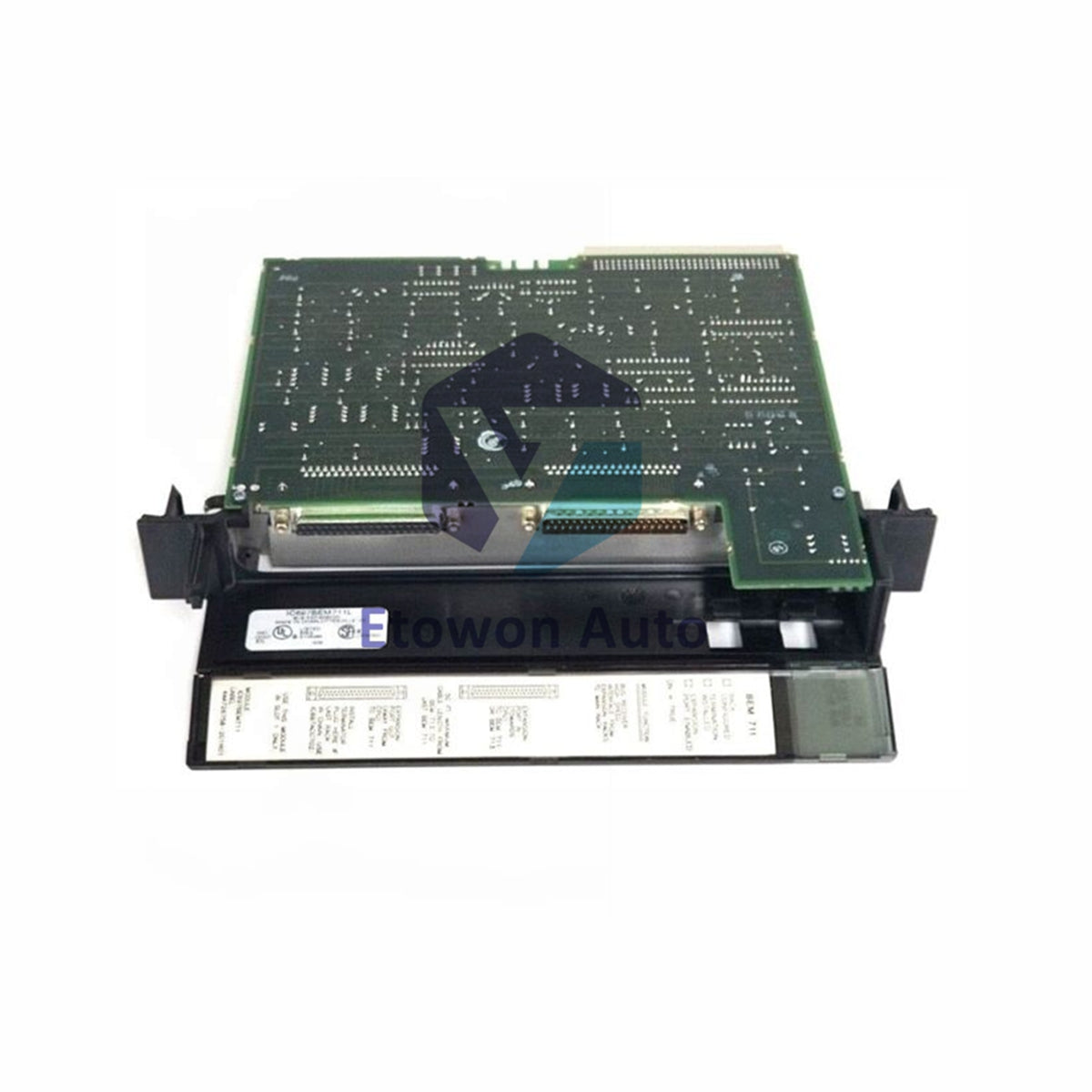

  • IC697RCM711

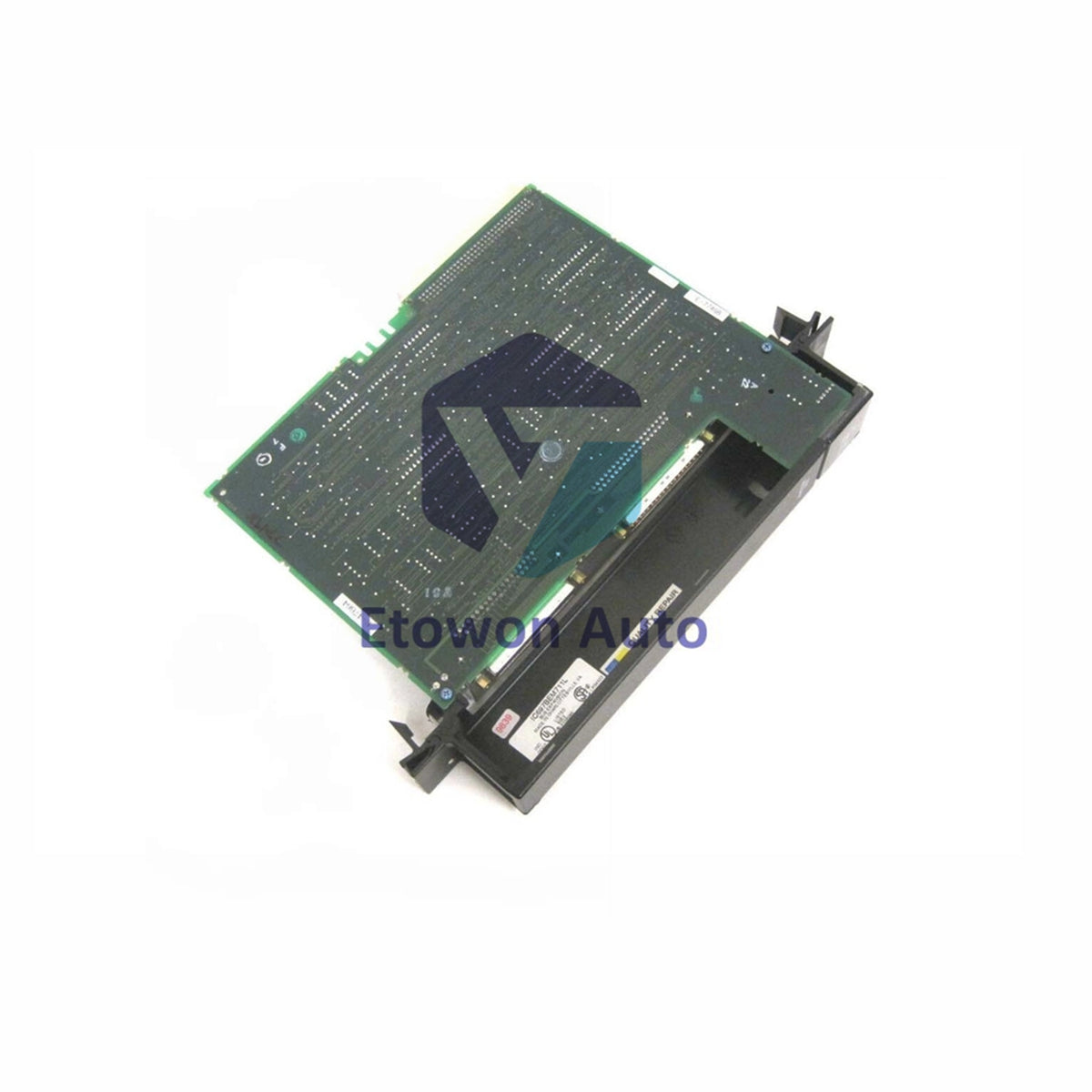

  • IC697RCM711-1

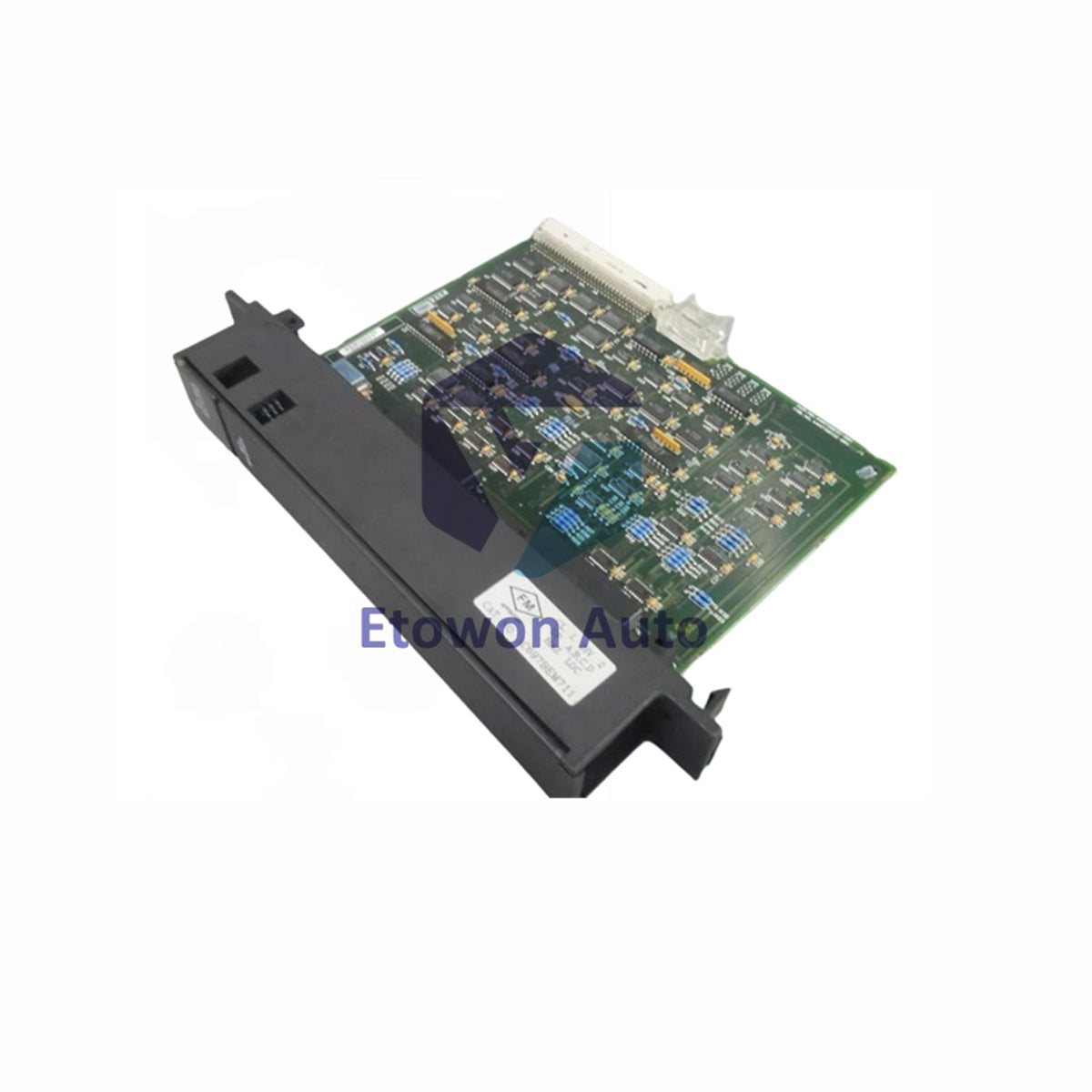

  • IC697RCM711-2
1 3

IC697RCM711

GE Fanuc IC697RCM711 Redundanz-Kommunikationsmodul

Auf Lager (22 Einheiten), versandbereit

  • Manufacturer: General Electric

  • Product No.: IC697RCM711

  • Product Type: Kommunikationsmodul

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 680g

  • Shipping port: Xiamen

  • Warranty: 12 months

30-Tage-Rückgaberecht · 12 Monate Garantie
  • Schnelle Lieferung
  • Rund-um-die-Uhr Unterstützung
  • Qualitätssicherung

Beschreibung

Produktübersicht

Das GE Fanuc IC697RCM711 ist ein Redundanz-Kommunikationsmodul für einen einzelnen Steckplatz, entwickelt für hochverfügbare Series 90-70 PLC-Systeme. Mit einem Gewicht von ca. 0,68 kg (1,5 lbs) stellt dieses Hardwaremodul eine dedizierte Kommunikationsverbindung zwischen Primär- und Backup-Steuerungsracks her, um Daten zu synchronisieren und nahtlose Hot-Standby-Umschaltungen zu verwalten. Es arbeitet mit einer Backplane-Spannung von 5 VDC und verfügt über fünf aktive LED-Anzeigen zur Echtzeit-Statusüberwachung, was eine hohe Systemverfügbarkeit in kritischen Prozesssteuerungsanwendungen gewährleistet.

Kerntechnische Vorteile

  • Hochverfügbare Dual-Rack-Synchronisation: Steuert Echtzeit-Redundanz-Handshakes zwischen Primär- und Backup-Prozessoren, um Systemausfälle bei CPU-Fehlern zu vermeiden.
  • Effizienter Backplane-Stromverbrauch: Verbraucht nur 0,7 Ampere bei 5 VDC, wodurch ausreichend Leistung für hochdichte I/O-Konfigurationen im selben Rack verbleibt.
  • Klare visuelle Diagnostik: Verfügt über 5 integrierte LED-Anzeigen an der Frontplatte zur sofortigen Statusverfolgung und Fehlerisolierung für lokale Technikteams.

Technische Spezifikationen

Parameter Spezifikationsdetails
Marke / Modell-Teilenummer GE Fanuc / IC697RCM711
Bruttogewicht 0,68 kg (1,5 lbs)
Modultyp / Steckplatzbreite Redundanzkommunikation / Einzelner Steckplatz
Backplane-Anforderungen Betriebsspannung 5 VDC / Stromaufnahme 0,7 Ampere
Serielle Schnittstellenanschlüsse 2 serielle Anschlüsse (1 aktiver Anschluss über 9-poligen D-Sub-Stecker / 1 Anschluss ungenutzt)
Datenraten & Entfernung Übertragungsrate 9600 bps / maximal 500 Meter über RS-232-Verbindung
Software-Integration Verbindet mit MS-DOS-Konfigurationsprogrammen
Gehäusekompatibilität Standard IC697 PLC-Racks (Serie 90-70 Systeme)
Schutzart IP20 (Industriegehäuse mit Fingerschutz)
Temperaturprofil Betrieb: 0 bis 60 °C (32 bis 140 °F) / Lagerung: -40 bis 85 °C (-40 bis 185 °F)

Installations- & Engineering-Handbuch

  • Slot-Einbau: Richten Sie die 0,68 kg schwere Karte an einem freien Slot im IC697 PLC-Rack aus. Drücken Sie fest, bis das Modul sauber in die Backplane einrastet, und ziehen Sie die Befestigungsschrauben an, um einen zuverlässigen Erdungspfad sicherzustellen.
  • Serielle Verbindungen: Verdrahten Sie die Master-Schnittstelle über den 9-poligen D-Sub-Seriellanschluss. Achten Sie darauf, dass die Punkt-zu-Punkt-Abschirmung über die maximale Länge von 500 Metern intakt bleibt, um eine saubere 9600-bps-Verbindung ohne Datenverlust zu gewährleisten.
  • Umweltwartung: Stellen Sie sicher, dass die Lüfter im Schrank ausreichend Luftstrom um das IP20-Gehäuse gewährleisten, um die Temperatur unter 60 °C (140 °F) zu halten und Leistungseinbußen oder Kommunikationsabbrüche zu vermeiden.

Technische FAQs

Q1: Wie viele serielle Anschlüsse werden am IC697RCM711-Modul aktiv genutzt?
A1: Das Modul verfügt über 2 serielle Anschlüsse, aber nur 1 Anschluss wird für die aktive Redundanz-Datenverbindung über den standardmäßigen 9-poligen D-Sub-Stecker verwendet.

Q2: Was zeigen die 5 integrierten LED-Anzeigen auf der Frontplatte an?
A2: Sie zeigen wichtige Hardware-Diagnosen an und überwachen Parameter wie die Stabilität der Backplane-Stromversorgung, den Status der Port-Kommunikation und die aktive Zuweisung der Rack-Rolle.

Q3: Kann dieses Hardwaremodul während der Lagerung auch in gefrierenden Lagerumgebungen eingesetzt werden?
A3: Ja. Während die Betriebstemperatur bei 0 °C beginnt, ist das Gerät sicher ausgelegt, um unversorgte Lagerbedingungen mit Temperaturen bis zu -40 °C (-40 °F) zu überstehen.
